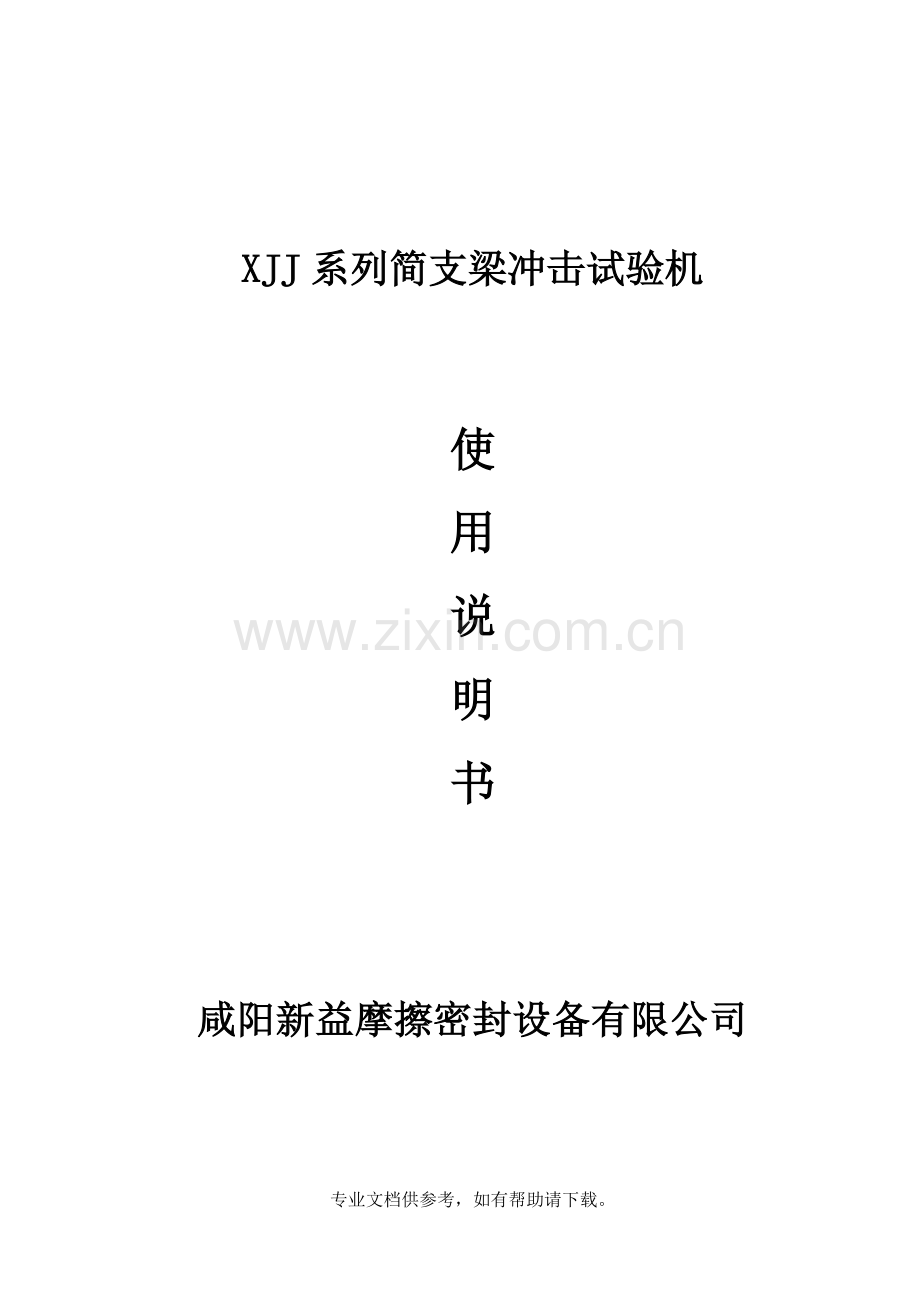

XJJ系列简支梁冲击试验机

使
用
说
明
书

咸阳新益摩擦密封设备有限公司

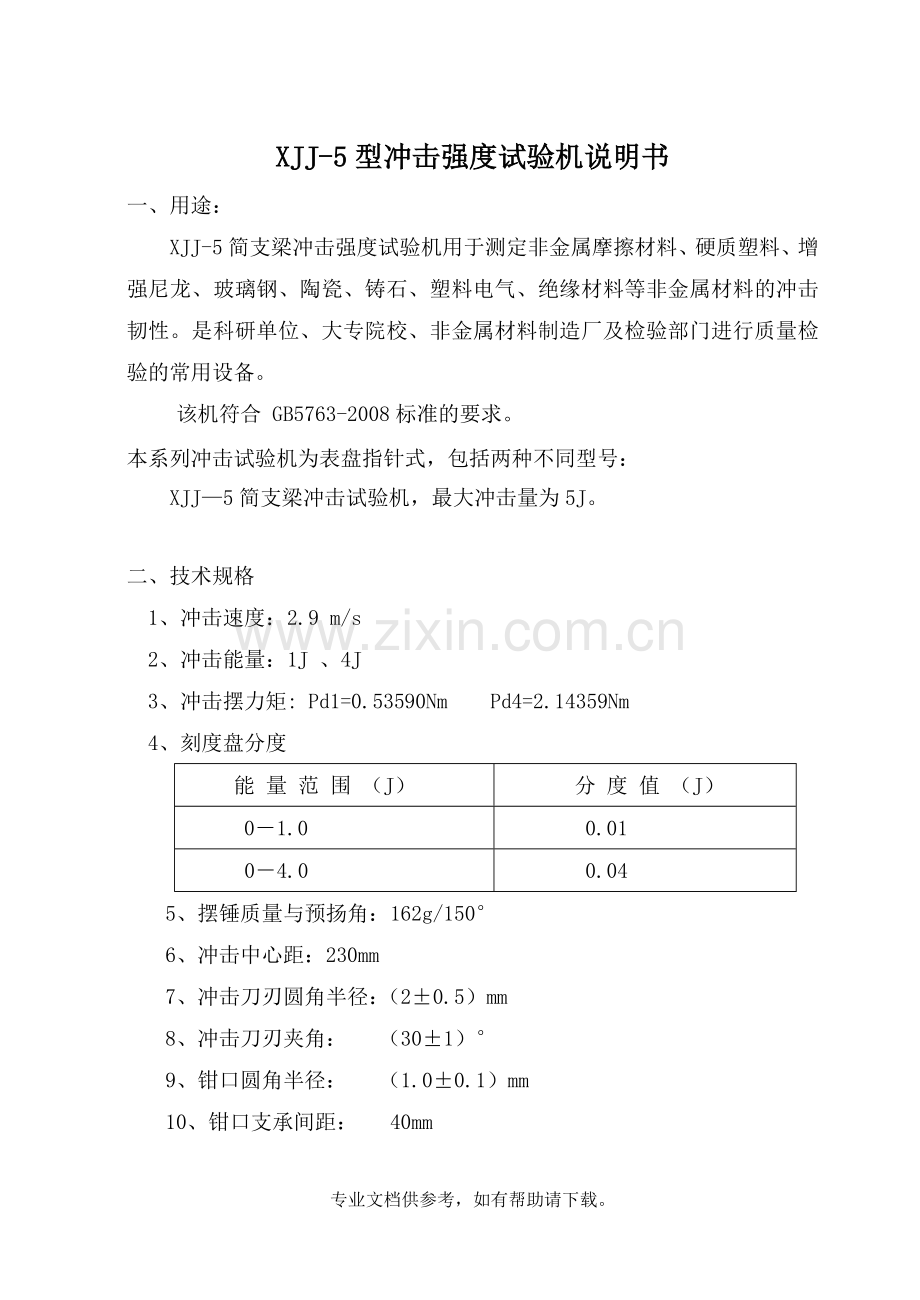

XJJ-5型冲击强度试验机说明书
一、用途：
XJJ-5简支梁冲击强度试验机用于测定非金属摩擦材料、硬质塑料、增强尼龙、玻璃钢、陶瓷、铸石、塑料电气、绝缘材料等非金属材料的冲击韧性。是科研单位、大专院校、非金属材料制造厂及检验部门进行质量检验的常用设备。
该机符合 GB5763-2008标准的要求。
本系列冲击试验机为表盘指针式，包括两种不同型号：
XJJ—5简支梁冲击试验机，最大冲击量为5J。

二、技术规格
1、冲击速度：2.9 m/s
2、冲击能量：1J 、4J
3、冲击摆力矩: Pd1=0.53590Nm Pd4=2.14359Nm
4、刻度盘分度
能 量 范 围 （J）
分 度 值 （J）
0－1.0
0.01
0－4.0
0.04
5、摆锤质量与预扬角：162g/150°
6、冲击中心距：230mm
7、冲击刀刃圆角半径：（2±0.5）mm
8、冲击刀刃夹角： （30±1）°
9、钳口圆角半径： （1.0±0.1）mm
10、钳口支承间距： 40mm
11、环境温度：15~35℃
三、试验原理
该试验机是对水平放置的试样加冲击负荷，使试样断裂，由试样单位截面积所消耗的功来衡量材料的冲击性。如试样中间的宽度为b　cm，厚度为d　cm，试样所消耗的冲击能量为AJ，则试样的冲击强度a为
A
a= ———
b·d

四、试验机的安装调试

1、试验机的基本结构如图下图所示。

2、将试验机放在坚实的平面上，调整其底座的四个调整螺丝使机体（2）水平。
3、调整支座上左右钳口（5，6）之间的距离为40.0±0.2mm。
4、摆锤能量选择和表盘刻度对应关系

上图中上面的对应为1J摆锤，锤体材质为铝
下面对应的摆锤为4J，其中把4个内六角摘掉，则相应的4个配重砝码也相应的脱离，此时摆锤能量为2J
1J，2J对应的表盘刻度
旋转付表盘（8）-就是后面的表盘，使其对应位置如下图
0°的位置有数字2，1，150°位置为数字0（4J的0°位置为数字5，4）

5、检验试验机能量损失（出厂已校），将摆锤（7）放在仰角定位块（13）位置上，在未放试样的情况下，让其自由落下，表针（11）应指在刻度线4小格以内（对应于1J摆锤）

右上方150°开始4个小格内
五、试验步骤：
（一）带缺口试样
1、试样应在产品中部垂直摩擦方向取样。试样长度为55.0±0.5mm，宽度6.0±0.2mm厚度10.0±0.2mm（厚度不足10.0样品取其实际厚度），试样宽度方向的面为产品受压面。每次试验用5根试样，如图2所示。

图2 试样尺寸

图3 摆锤、试样、支座三者的尺寸及相互关系
2、将试样按图3所示的方法放置在试验机的支座上，使缺口背面受冲击负荷。要将冲击刀刃打在试样整个宽度线上，并对准试样中心线。
3、测试时推动释放手柄，让摆锤自由落下，试样受到冲击负荷，读取试样断裂时指针所指的刻度盘数，即冲击能量A。
4、试样不断裂在缺口处时，所得的数据无效，并另补试样。
（二）无缺口试样
1 、试样应在产品中部垂直于摩擦方向取样，每次试验用5根试样。试样长度55mm±0.5mm ，宽度10mm±0.2mm ，厚度6mm±0.2mm ，试样宽度方向的面为产品受压面，试样尺寸如图4 所示。

图4 试样尺寸

图5 摆锤、试样、支座三者的尺寸及相互关系

2、将试样按图5所示的方法放置在试验机的支座上，使缺口背面受冲击负荷。要将冲击刀刃打在试样整个宽度线上，并对准试样中心线。
3、测试时推动释放手柄，让摆锤自由落下，试样受到冲击负荷，读取试样断裂时指针所指的刻度盘数，即冲击能量A。
7、试验结果计算：
试样冲击强度按下式计算：
A
a = —————
b·d
式中：a—试样冲击强度，J/cm2
A—试样断裂时的冲击能量，J
b—试样中间部位宽度，cm
d—试样断裂处的厚度，cm
每次试验以5个试样试验结果的算术平均值为准。
六、操作方法及注意事项
6.1标定要求
6.1.1试验机置于坚实的台面上并保持水平。
6.1.2空打摆锤可连续三次从0°达到150°位置。
6.1.3试验机摆锤可自由空摆至少50次。
6.2实验过程：
6.2.1制取样片：6cm*10cm*55cm
6.2.2表盘指针与试样位置（如下图）
6.2.3指针置于0°位置，摆锤从挂钩位置（150°）释放摆出。
6.2.4读取数据，计算试验结果。

表盘指针与试样位置

拨挡的调整与指针读数

支座间隔的调整与摆锤的选择

七、试验机的保养与维修
7.1试验机的搬运过程中，应将冲击摆卸下，以免冲击摆来回摆动而使有关零件遭到破坏。
7.2冲击摆不用时应涂防锈油，并放置于附件箱中。
7.3严禁拆卸或更换冲击摆上面有关零件，以免冲击摆的冲击常数和打击中心距发生变化。
7.4使用前应检查摆杆、摆锤等连接螺丝是否松动。
7.5为保证轴承的摩擦力较小，应定期往轴孔中加高速机械油，但加油不宜过多，否则会增加摩擦力。
八、试验机的搬运安装
8.1在装卸、搬运试验机的包装箱时，应避免过分倾斜，不允许碰撞或强烈振动。
8.2试验机在安装前，将包装时涂的防锈油清洗干净，并用干净的棉纱将灰尘擦净，清洗和擦净时不得拆卸零部件。
8.3试验机的精度与安装的正确性有很大关系，因此试验机必须正确地安放在水泥台上，并保持水平位置。
九、随机文件
9.1使用说明书一份。
9.2合格证一份。
9.3装箱单一份。
注意：本说明书为XJJ系列表盘指针式摆锤冲击试验机通用说明书，它提供的功能可以由用户选择，本公司保留更改说明书的权利

XJJ-5简支梁冲击试验机装箱单

名称
数量
主机
1台
1J冲击锤
1把
4J冲击锤
1把
支承钳口
1副（40mm）
对中样板
1块（40mm / 62mm）
内六角扳手
2把（S=3 / 6）
说明书（装箱单、合格证）
1本
装箱员：
