监控系统说明书
软件版本:V 3.0.1.719
软件开发商:哈尔滨交研交通工程有限责任公司
目录
1软件所必须的前提条件 3
2启动软件 4
3监控系统界面介绍 5
3.1实时监控 6
3.1.1特殊事件记录 7
登记选中事件 7
人工事件 8
3.2报警处理 9
3.2.1免费车 9
3.2.2绿色通道 10
3.2.3车型不符 11
3.2.4超时 12
3.3系统设置 12
1软件所必须的前提条件
硬件：最低支持1920*1080分辨率的显示器
操作系统：windows 7及更高
操作系统分辨率：最低1920*1080
分辨率设置：使用前必须设置屏幕分辨率，在桌面空白处右键，选择“屏幕分辨率”，调整分辨率最低为1920*1080或者更高，参考下图。

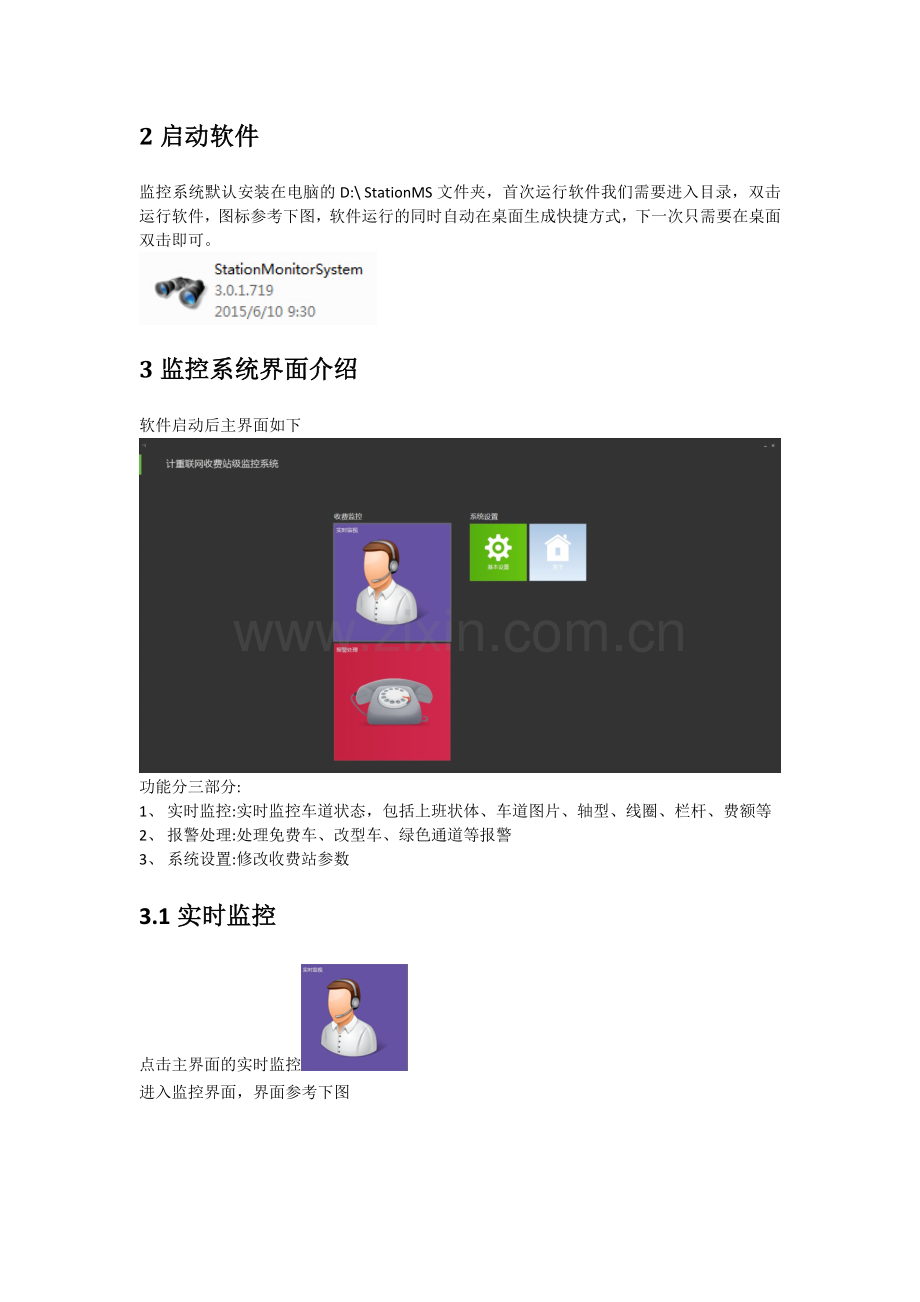

2启动软件
监控系统默认安装在电脑的D:\ StationMS文件夹，首次运行软件我们需要进入目录，双击运行软件，图标参考下图，软件运行的同时自动在桌面生成快捷方式，下一次只需要在桌面双击即可。

3监控系统界面介绍
软件启动后主界面如下

功能分三部分:
1、 实时监控:实时监控车道状态，包括上班状体、车道图片、轴型、线圈、栏杆、费额等
2、 报警处理:处理免费车、改型车、绿色通道等报警
3、 系统设置:修改收费站参数
3.1实时监控
点击主界面的实时监控
进入监控界面，界面参考下图

界面左边是车道信息，包括出入口图片，轴型信息，车道收费程序信息和收费员操作记录
中间部位是车道监控信息 截图放大如下

这里我们截取了两行，用于方便我们对一些设备状态的对比
首先我们看左边的绿色三角箭头，上面的箭头处于点亮状态，下面是暗淡的，我们用鼠标点击三角箭头，箭头点亮后左边就显示相应车道的信息 ，截图中的11和31分别表示4道收费11元，6道收费31元。其他图标代表含义如下：
表示雾灯 雨棚灯关闭 雨棚灯打开
抓拍线圈无车 抓拍线圈有车 表示2轴 1.7吨
栏杆抬起 栏杆落下 报警倒计时
表示车道最后三条操作记录，截图做为参考，以实际提示为准
3.1.1特殊事件记录
特殊事件记录功能是为了对车流增加事件记录

点击实时监控页面的“显示数据监视”按钮，进入事件记录界面，界面如下图：

1、界面左侧是数据监视，选择车道，点击+号展开，可以看到车流信息，车流信息的监控日期可以在中间选择，默认是显示最新的99调，我们也可以选择自定义，设定日期范围
2、右侧是事件记录，右上方用于登记事件，右下方是报警事件
登记选中事件
录入登记选中事件：在右下角的报警事件中用鼠标点击一条报警事件，在右上角选中事件分类，然后就可以在登记内容中做记录了，最后点击登记事件就完成了录入，录入后报警事件的登记情况变成已登记，并且颜色是绿色，参考下图。

人工事件
人工事件录入：参考下图，选择右上角的“新建人工事件”，然后选择事件分类，在登记内容中录入事件内容，点击登记事件按钮保存，录入后在人工事件标签页可以看到我们录入的事件。

3.2报警处理

报警处理界面左侧是报警的车道列表，左边最下方分别是出口抓拍图片、入口抓拍图片和证件抓拍图片
3.2.1免费车
免费车的放行要联动放行，必须选择查询出的免费号，不选择免费号视为私自放行。

首先点击左边的图标
然后在下图红色箭头所指位置输入车牌号，点击查询车牌号码按钮，在紫色方框内选择查询出来的车辆，点击“是”按钮来放行。

3.2.2绿色通道

首先点击左边的图标
然后选择相应的绿色通道信息，按“是”按钮放行

3.2.3车型不符
首先点击左边的报警车道，然后选择车型，再点击“确认车型”按钮。

3.2.4超时
首先点击左侧的报警车道，然后根据实际情况判定是否超时。

3.3系统设置
修改本站的车道配置信息
修改时要慎重，请勿随意更改

. . . .
