锅炉改造监理细则.doc

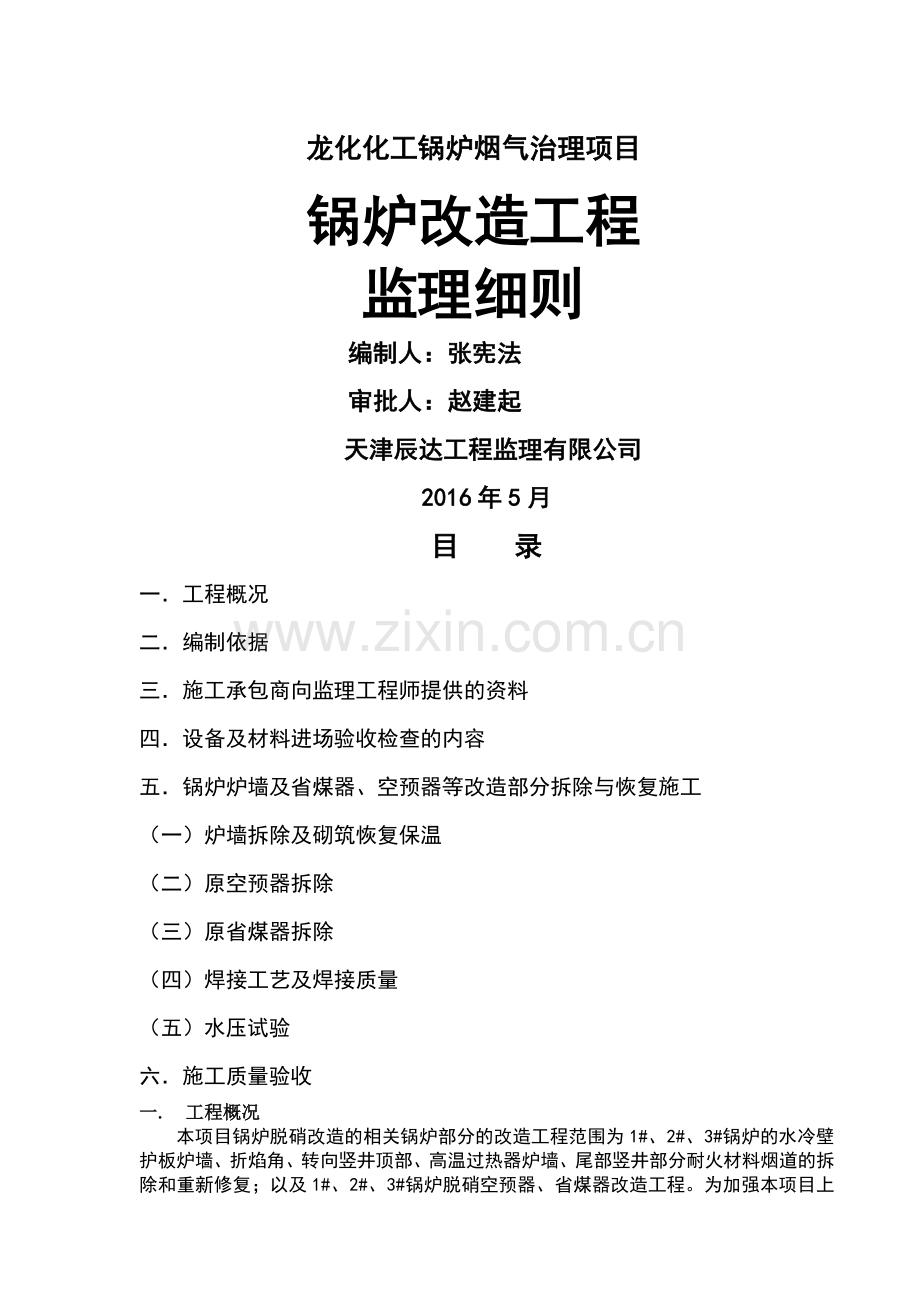

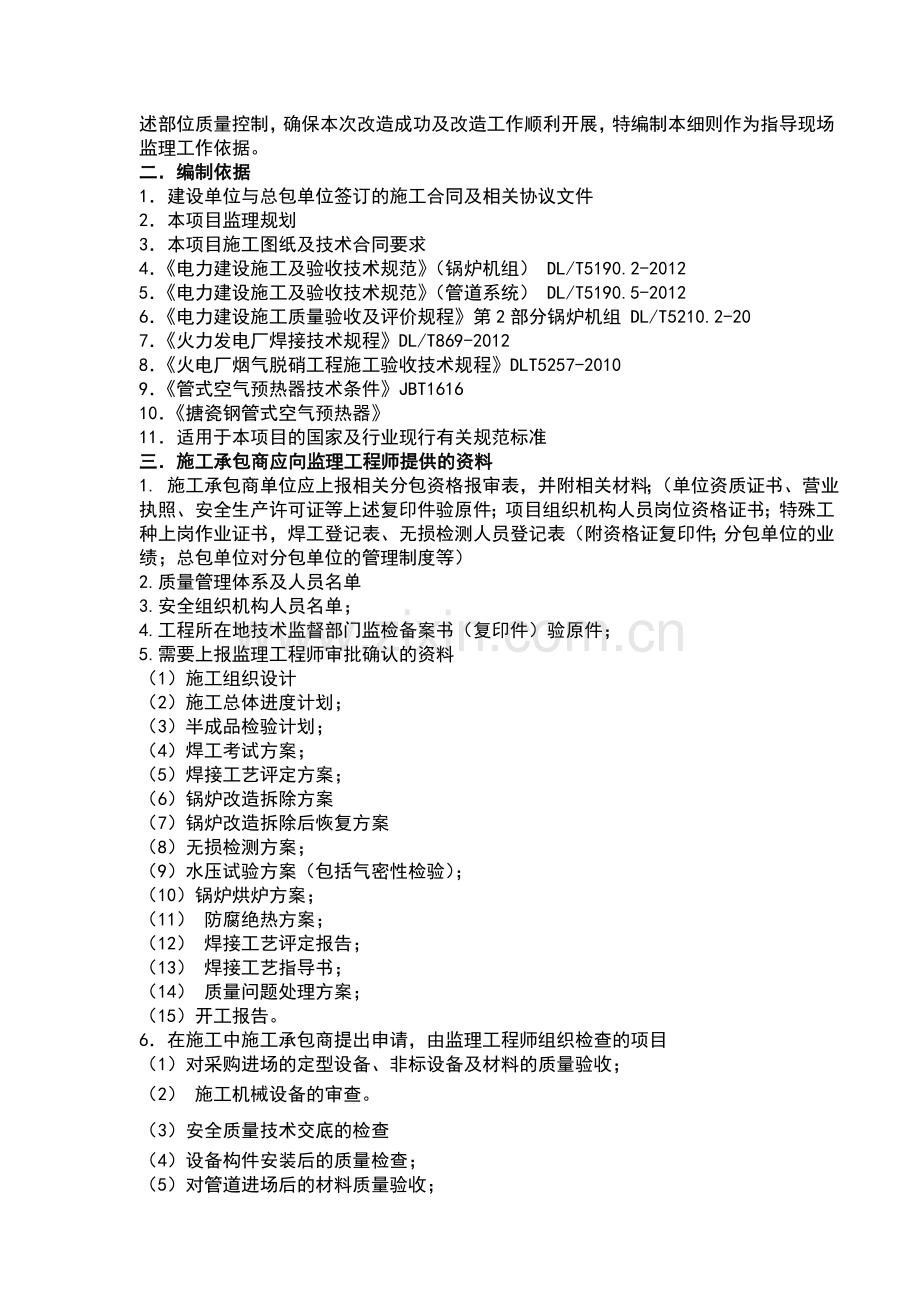

龙化化工锅炉烟气治理项目 锅炉改造工程 监理细则编制人：张宪法审批人：赵建起 天津辰达工程监理有限公司2016年5月目 录一工程概况二编制依据三施工承包商向监理工程师提供的资料四设备及材料进场验收检查的内容五锅炉炉墙及省煤器、空预器等改造部分拆除与恢复施工（一）炉墙拆除及砌筑恢复保温（二）原空预器拆除（三）原省煤器拆除（四）焊接工艺及焊接质量（五）水压试验六施工质量验收一. 工程概况本项目锅炉脱硝改造的相关锅炉部分的改造工程范围为1#、2#、3#锅炉的水冷壁护板炉墙、折焰角、转向竖井顶部、高温过热器炉墙、尾部竖井部分耐火材料烟道的拆除和重新修复；以及1#、2#、3#锅炉脱硝空预器、省煤器改造工程。为加强本项目上述部位质量控制，确保本次改造成功及改造工作顺利开展，特编制本细则作为指导现场监理工作依据。二编制依据1建设单位与总包单位签订的施工合同及相关协议文件2本项目监理规划 3本项目施工图纸及技术合同要求4电力建设施工及验收技术规范（锅炉机组） DL/T5190.2-20125电力建设施工及验收技术规范（管道系统） DL/T5190.5-20126电力建设施工质量验收及评价规程第2部分锅炉机组 DL/T5210.2-207火力发电厂焊接技术规程DL/T869-20128火电厂烟气脱硝工程施工验收技术规程DLT5257-20109管式空气预热器技术条件JBT161610搪瓷钢管式空气预热器11适用于本项目的国家及行业现行有关规范标准三施工承包商应向监理工程师提供的资料1. 施工承包商单位应上报相关分包资格报审表，并附相关材料；（单位资质证书、营业执照、安全生产许可证等上述复印件验原件；项目组织机构人员岗位资格证书；特殊工种上岗作业证书，焊工登记表、无损检测人员登记表（附资格证复印件；分包单位的业绩；总包单位对分包单位的管理制度等）2.质量管理体系及人员名单3.安全组织机构人员名单；4.工程所在地技术监督部门监检备案书（复印件）验原件；5.需要上报监理工程师审批确认的资料（1）施工组织设计（2）施工总体进度计划；（3）半成品检验计划；（4）焊工考试方案；（5）焊接工艺评定方案；（6）锅炉改造拆除方案（7）锅炉改造拆除后恢复方案（8）无损检测方案；（9）水压试验方案（包括气密性检验）；（10）锅炉烘炉方案；（11） 防腐绝热方案；（12） 焊接工艺评定报告；（13） 焊接工艺指导书；（14） 质量问题处理方案；（15）开工报告。 6在施工中施工承包商提出申请，由监理工程师组织检查的项目（1）对采购进场的定型设备、非标设备及材料的质量验收；（2） 施工机械设备的审查。（3）安全质量技术交底的检查（4）设备构件安装后的质量检查；（5）对管道进场后的材料质量验收；（6）管道安装后的质量检查；（7）无损检测结果的质量检查；（8）耐压试验检查（包括气密性检验）；（9） 设备附件安装质量的检查；（10）隐蔽工程质量检查；（11）设备防腐、绝热工程质量检查；（12）质量问题处理后的质量检查；（13）其它A(AR)、B(BR)控制点的质量检查；（14）分部工程的质量验收；（15）交工资料经监理验收后方可移交建设单位归档；（16）交工资料全部采用A4纸竖排。提交给建设单位的竣工资料由监理工程师查验后，施工承包商方可移交。四设备及材料进场验收检查内容1. 省煤器、空预器等设备进场时，监理工程师应组织建设单位、施工承包共同进行检查验收；2. 交付安装的设备及图样进行数量清点及规格、质量等验收；3. 对照装箱单及图样进行数量清点及规格、质量等验收；（1）箱号、箱数及包装情况；（2）设备名称、类别、型号及规格；（3）设备外形号尺寸及管口方位；（4）内件及附件规格、尺寸及数量；（5）表面破坏、变形及锈蚀情况；4. 验收合格的设备应指定存放地点、方法及责任人，避免损坏和附件丢失；5. 炉墙砌筑及保温材料； 耐火、保温材料检验：（1）适用范围：耐火、保温材料检验。（2）保温材料、耐火保温浇筑料、耐磨耐火浇筑料、保温砖、耐磨耐火保温砖及试块的检验可以在每批材料中抽取一定数量的材料送有相应资质的机构检验。具体的抽检比例按耐磨耐火材料技术条件与检验方法（DL/T 902-2004）规定或由监理和施工单位共同确定，抽查数量应能代表整批材料的质量分布特性。对有明显偏差的材料必须进行检验。（3）质量标准及检验方法见表。耐火、保温材料检验工序检验项目性质单位质量标准检验方法和器具耐火材料检验材料（包括高铝水泥、硅酸盐水泥、铝酸盐水泥）证件检查主控各项指标达到火力发电厂锅炉耐火材料技术条件规定核对证件容重（体积密度）主控mm符合DL/T 777-2001规定按DL/T 777-2001附录A中检验方法的标准进行检验耐火度主控按DL/T 777-2001附录A中检验方法的标准进行检验氧化铝（AL2O3）含量主控化学分析粒 度主控用尺检测保温材料检验材料（包括高铝水泥、硅酸盐水泥）证件检查主控各项指标达到DL/T 776-2001规定核对证件容 重主控符合DL/T 776-2001规定一般按DL/T 776-2001附录A中相关项目检验方法的标准进行检验；新型保温材料按制造厂技术文件规定进行检测抗拉强度主控导热系数主控粒 度主控使用温度主控外 观尺寸偏差烧失量主控6耐磨耐火材料、制品检验：（1）适用范围：耐磨耐火材料、制品检验。（2）质量标准及检验方法见下表。耐磨耐火材料、制品检验工序检验项目性质单位质量标准检验方法和器具耐磨耐火材料、制品检验材料（包括高铝水泥、硅酸盐水泥、铝酸盐水泥）证件检查主控各项指标达到DL/T902规定核对证件耐磨性主控耐磨耐火浇注料、可塑料、捣打料、制品的相关质量指标符合DL/T902规定耐磨耐火浇注料、可塑料、捣打料、制品的相关质量指标按DL/T902-2004第6节中的相关规定进行检验体积密度主控常温耐压强度主控常温抗折强度主控抗热震性主控烧后线变化率主控耐火度主控荷重软化温度主控可塑性指标主控%化学成分主控%尺寸偏差mm7.保温混凝土试块检验：（1）适用范围：保温混凝土试块检验。（2）质量标准及检验方法见下表。保温混凝土试块检验工序检验项目性质单位质量标准检验方法和器具配合比试块检验容重（体积密度）主控符合DL/T 776或DL/T 777相关规定按DL/T 777-2001附录A中检验方法的标准进行检验烘干抗压强度主控按DL/T 777-2001附录A中检验方法的标准进行检验导热系数主控一般按DL/T 776-2001附录A中相关项目检验方法的标准进行检验；使用温度主控一般按DL/T 776-2001附录A中相关项目检验方法的标准进行检验；取样试块检验容重（体积密度）主控按DL/T 777-2001附录A中检验方法的标准进行检验烘干抗压强度主控按DL/T 777-2001附录A中检验方法的标准进行检验五锅炉炉墙及省煤器空预器等改造部分的拆除与恢复施工； 督促施工单位上报拆除及恢复施工方案，审核施工单位管理人员及特种作业人员资质。施工中重点控制以下内容：（一）炉墙拆除及砌筑恢复保温 1.先在炉墙接触到的部位设置隔离空间及防护通道，以保证拆除过程中的安全防护及施工空间。根据现场实际情况，拆除原预热器底部烟道宜进出侧部分的烟道（以上下吊装方便为宜），视现场情况，拆除妨碍施工的其他部件。2.炉墙拆除实行自上而下，以每层型钢工字钢组成的炉墙单元作为单位的拆除，注意前部水冷壁不被破坏。3. 耐火材料可采用自下而上的点触式破拆，严禁电镐损伤水冷壁管。4.加强对地面的防护，可在地面铺设波纹铁板防止损坏原有地面。5.炉墙砌筑时，应按炉墙图纸规定留出膨胀缝，膨胀缝内要填20mm厚的硅酸铝毡，其宽度偏差为3mm，膨胀缝隙的边界应平整，缝内不得掉入砖块等杂物。过墙管处要将管子缠上沥青纸后再浇筑。炉墙砌筑完成后，恢复保温及其它临时拆除的设施。砖砌炉墙允许偏差（mm）序 号检 查 项 目技 术 要 求允 许 偏 差1平面度每米不大于32水平度每两米不大于5全长不大于103垂直度每米不大于3全墙高度不大于154厚度全墙10（二）原空预器拆装根据现场实际情况，拆除原预热器底部烟道宜进出侧部分的烟道（以上下吊装方便为宜），视现场情况，拆除妨碍施工的其他部件。1上级空气预热器管箱上移（1）拆除原管箱时采用整体拆除法。首先拆除管箱相邻管板之间的密封板、管箱上管板四周的内膨胀节。（2）拆除下管板四周与侧护板（进风口、连通罩）连接部分（以便于管箱进出为准）（3）在每组空预器的上管板选择适当的位置焊接两个起吊用的耳板，耳板厚度用20mm的钢板。（4）在对应的每组空预器的位置上锅炉顶板梁上纵向方向上安装一根起吊空预器的钢梁，此钢梁由25#槽钢对扣段焊组成，吊装每组空预器时与顶板梁临时固定，吊装一组后移到下一组的吊装位置。（5）在相应位置的顶棚过热器的鳍片上开吊装空预器的吊装孔，吊装空预器用的钢丝绳穿过次孔，再穿过高温段省煤器吊装空，开孔时注意不得损伤管子，并不得卡涩钢丝绳。（6）用两个10t电动倒链起吊空预器，电动倒链布置在顶棚管的上方，起吊时应尽量避免刮蹭，在起吊到预定位置后安装支撑空预器的牛腿。牛腿焊接牢固后就位空预器。2.空预器更换拆除方案（1）拆除进出风口或连通罩和侧护板的部分外保温材料，拆除外保温时，在便于施工的情况下，以需多少拆除多少为准，并清运到甲方指定地点。（2）根据现场实际情况, 打开人孔门，根据要拆除管箱的尺寸大小，测量需要拆除侧护板或连通罩和侧护板的位置、尺寸大小。拆除妨碍施工的其它设施（须经甲方同意），以利于施工，并放在不妨碍工作的地方。不得损坏，以便恢复使用。（3）拆除原管箱时，首先拆除管箱外护板，拆除相邻管板之间的密封板、管箱管板与外护板、钢梁之间的固定焊点以方便管箱的拉出。（4）拆除下来的旧空预器及时的倒运到甲方指定位置，且不影响新空预器的吊装。（5）在钢梁处安装挂钩或合适的钢丝绳套（以能承受新管箱重量的1.5倍为准），以方便挂倒链，挂钩位置以方便管箱吊装为准。（6）将管箱从尾部烟道后方拖出，然后用倒链挂住废旧管箱的起吊点，用吊链吊起，再放到地面。运至甲方指定地点。（7）彻底清扫安装位置原空气预热器周围的灰尘等杂物，清理干净施工现场。（三）原省煤器拆装1拆除原省煤器部分保温护板，拆除过程中注意护板的完整，以备以后的恢复用，2将中低温段省煤器管排与集箱管座的焊口处进行切割，注意不得割伤管座。分片将省煤器管排、中温段省煤器的通风梁拆除，运至甲方指定地点，并摆放整齐。3.将低温段空心梁上的焊痕打磨干净，将支撑省煤器的空心梁重新找正，尤其是水平度严格控制在1mm，并临时固定。4.新省煤器管排安装前的检查及调整：（1）按照图纸对新管排进行分类存放，按要求对省煤器管排进行通球（直径16.8）、外观检查、管撑校正等工作。（2）对上述检查结果进行记录，并及时办理签证单。（3）按规程及图纸修整和打磨新省煤器管口，并保证图纸要求尺寸。管口坡口形式为“V”型，单侧为3035，钝边高度1mm；管头坡口内外壁要在1520毫米范围内除锈打光，要打磨出金属光泽，并采取防锈措施。5.省煤器管排安装：（1）以钢架柱中心为基准在空心梁上定出省煤器管排的中心线，以此线为基准划出其它管排的定位线，并引至明显位置，划出的线应清晰明显。（2）省煤器联箱重新找正并临时固定。（3）左右侧省煤器同时安装，从炉前开始就位一排、焊接一排，上部管撑与护板临时固定牢固（防止管排倾倒），下部与空心梁点焊，同时安装管排密封盒的疏形板（注意不能与管子焊接）。（4）管排就位后，调整管口准备焊接。（四）焊接工艺及焊接质量1有证焊工只能在有效期内操作其合格范围内的项目。2. 焊接完成后，在规定的部位打上焊工钢印。自检合格后，有专职检验员检查。焊缝不得低于母材，弧坑必须 填满，焊缝及热影响区不许有气孔、裂纹、夹钨、未熔合等缺陷。3. 管子咬边深度不大于0.5mm，两侧咬边总长度不超过管子周长的20%，且不超过40mm。4. 焊缝与母材必须圆滑过度，个别凸起处应修磨，焊缝加强高为12mm，焊缝表面要盖住坡口边沿1mm。5. 焊缝缺陷返修时，首先用角向磨光机把有陷的部位 磨去，然后按焊接工艺施焊。6. 待全部管排焊接完毕后进行，复查几何尺寸，不符合要求的进行校正，合格后再进行管撑与空心梁的焊接7. 安装时错口不应超过0.3mm；焊口焊接时对口间隙为1.5-2.5毫米。焊接时，采用二层焊接法，每个焊口应先焊完第一层，然后再焊接第二层直至焊完。（五）水压试验1水压试验的准备（1）检查所有管子有无堵塞。（2）检查所有人孔、手孔封闭情况。（3）按照规程关闭相应管道设备的排污阀、疏水阀、放水阀、主汽一、二阀及旁路阀、加药阀。（4）装两只经校验合格的压力表。（5）采取措施防止安全阀动作、开启点火排汽排尽锅筒内空气。2.水压试验要求：水压试验自上水到升压由给水泵来完成，并由甲方运行人员操作，各检查阶段的压力由施工负责人指挥，施工人员检查。（1）水压试验时，甲乙双方代表及技术监督局锅检所监检人员均应到场。（2）水压试验所用的介质为：软水，水的温度为：20-70。 3水压试验步骤（1）开启给水泵，向炉内注满水，然后以0.20.3MPa/min速度缓慢升压至1.3MPa1.4Mpa，检查是否有泄漏或异常现象。（2）继续以0.20.3MPa/min的速度升压到锅炉的工作压力作检查。（3）继续以0.20.3MPa/min的速度升压到试验压力4.75 MPa，在此压力下稳压20min。（4）试验稳压时间结束后，开始以0.20.5MPa/min速度缓慢降压至工作压力3.82 MPa。全面检查所有承压部件表面焊缝，是否有渗漏、变形。（5）缓慢泄压至零位并及时将锅炉内水全部放尽。（6）压试验合格后即时办理签证手续。六施工质量验收要求1.炉基础划线：（1）适用范围：锅炉基础划线。（2）质量标准及检验方法见下表。锅炉基础划线工序检验项目性质单位质量标准检验方法和器具基础 检查及划线 基础表面打出麻面，且放置垫铁处已琢平观察，用水平尺检查基础纵横中心线与厂房基准点距离偏差主控mm20用钢卷尺检测，锅炉中心线可以锅炉前排柱子轴线为准进行测量基础各平面标高偏差mm0-20用水准仪、钢板尺检测，与设计标高比较基础外形尺寸偏差mm+200用钢卷尺钢板尺检测预埋地脚螺栓中心线偏差mm22钢架柱底板（垫铁）安装：（1）适用范围：锅炉钢架柱底板（垫铁）安装。（2）质量标准及检验方法见下表。钢架柱底板（垫铁）安装工序检验项目性质单位质量标准检验方法和器具柱底板安装柱底板检查表面平整、整洁，无损伤，各尺寸符合图纸要求，调整螺栓丝扣无损伤观察，各尺寸用钢尺测量柱子间距偏差柱距10m主控mm1用弹簧称、钢卷尺检测柱距10mmm2柱底板水平偏差主控mm0.5用框式水平仪检测柱子中心对角线差对角线20m主控mm5用弹簧称、钢卷尺检测对角线20m8柱底板标高偏差主控mm3用水准仪、钢板尺检测柱底板相互间标高偏差主控mm3用水准仪、钢板尺检测或根据已经测定的标高推算垫铁安装 二次浇灌总高度mm50用钢板尺检测每组块数块3观察放置位置立柱底板立筋板下方观察承压力符合图纸设计由计算决定垫铁装设无松动；相互点焊，与柱脚底板点焊观察，用手锤试打3. 钢架组合：（1）适用范围：钢架柱、梁组合件的组合。本次修改在锅炉钢架安装验收范围划分时仍保留“钢架组合”分项工程，现场编制专业验收范围划分表时根据具体情况进行选择使用。（2）质量标准及检验方法见表。钢架组合工序检验项目性质单位质量标准检验方法和器具划线立柱划线主控方法正确，标记明显按立柱柱面几何中心线划线，立柱底板、顶板中心线以立柱柱面中心线为基准划线。立柱1米标高线按本部分附录E通用检测方法第二条确定横梁划线方法正确，标记明显以梁盖板几何中心线为基准，在横梁上下盖板划出中心线立柱组合对接中心线偏差mm1.5用钢板尺测量长度偏差L8mmm0-4用弹簧称拉钢卷尺测量四个棱角长度值，取偏差最大值L15mmm+2 -6L15mmm+2 -8弯曲度主控mm1/1000柱长，且10拉线，用钢板尺检测互成90两个方位柱间距偏差主控mm1/1000柱距，且10用弹簧称、钢卷尺在全长上、中、下三处测量柱间平行度偏差主控mm1/1000柱距，且10用弹簧称、钢卷尺测量两立柱上、下两端间距偏差横梁组合标高偏差mm5以1米标高线为基准用弹簧称、钢卷尺测量梁间平行度偏差mm1/1000梁长，且5按梁标高误差推算组合件对角线差主控mm1.5/1000对角线长，且15用弹簧称、钢卷尺测量组件检查梁与柱中心相对错位mm5用钢板尺检测梁两端头连接板安装位置正确，与梁柱紧贴，无间隙观察高强螺栓连接主控符合本部分表4.3.4焊 接主控焊接形式符合厂家技术文件要求，焊接无夹渣、咬边、气孔、未焊透等缺陷，焊缝成型良好观察，焊缝尺寸用焊接检验尺检测注：L立柱长度。4. 锅炉钢架组合件、立柱安装：（1）适用范围：锅炉钢架组合件、立柱安装。（2） 质量标准及检验方法见表。钢架组合件、立柱安装工序检验项目性质单位质量标准检验方法和器具划线立柱划线主控方法正确，标记明显按立柱柱面几何中心线划线，立柱底板、顶板中心线以立柱柱面中心线为基准划线。立柱1米标高线按附录通用检测方法第二条确定钢架组合件、立柱安装柱脚中心线偏差主控mm5用钢板尺检测立柱底部中心线与柱底板中心线偏差，测量前后左右四个方位立柱标高偏差mm5按附录通用检测方法第二条检测各立柱间相互标高偏差mm3按立柱标高推算各立柱间距偏差mm1/1000柱距，且10用弹簧称、钢卷尺在全长上、中、下三处测量立柱垂直度偏差mm1/1000立柱长度，且15用经纬仪、钢板尺检测立柱互成90度的两个方向对接中心线偏差mm1.5用钢板尺测量立柱对角线差柱顶大、小对角主控mm1.5/1000对角线长度且15检测各立柱间的大对角线及相应的小对角线，用弹簧称、钢卷尺测量1m标高处大、小对角主控mm焊 接主控焊接形式符合厂家技术文件要求，焊接无夹渣、咬边、气孔、未焊透等缺陷，焊缝成型良好观察，焊缝尺寸用焊接检验尺检测连接板安装平整，位置正确，与构件紧贴观察5.横梁安装：(1)适用范围：锅炉钢架立柱之间单根横梁的安装。(2)质量标准及检验方法见表。横梁安装工序检验项目性质单位质量标准检验方法和器具划线横梁划线方法正确，标记明显以梁盖板几何中心线为基准，在横梁上下盖板划出中心线横梁安装标高偏差mm5按附录通用检测方法第二条检测水平度偏差5用玻璃管水平或水准仪测量与柱中心线偏差5用钢板尺检测梁两端中心线与柱中心线之间的距离连接板安装平整，位置正确，与构件紧贴观察焊接主控焊接形式符合厂家技术文件要求，焊接无夹渣、咬边、气孔、未焊透等缺陷，焊缝成型良好观察，焊缝尺寸用焊接检验尺检测高强螺栓连接主控符合本部分表4.3.4规定6. 顶板梁安装：（1）适用范围：锅炉炉顶钢架及炉顶单根横梁、大板梁的安装（2）质量标准及检验方法见表。 顶板梁安装工序检验项目性质单位质量标准检验方法和器具炉顶钢架安装主梁支座与柱顶平面支座中心线偏差主控mm3钢板尺检测两中心线距离梁标高偏差主控mm5按附录通用检测方法第二条检测梁水平度偏差mm5用玻璃管水平或水准仪测量梁间距偏差主控mm5用弹簧称拉钢卷尺检测梁两端中心线之间的距离梁平行度偏差mm5按梁间距偏差推算梁间对角线差主控mm1/1000立柱长度且10用弹簧称拉钢卷尺检测叠梁安装主控位置正确，结合紧密观察连接板安装平整，位置正确，与构件紧贴观察横梁吊孔位置偏差mm3用钢卷尺、钢板尺检测横梁吊孔对角线差mm1/1000立柱长度且10用弹簧称拉钢卷尺检测焊 接主控焊接形式符合厂家技术文件要求，焊接无夹渣、咬边、气孔、未焊透等缺陷，焊缝成型良好观察，焊缝尺寸用焊接检验尺检测高强螺栓连接主控符合本部分表4.3.4规定7. 柱脚二次灌浆：（1）适用范围：锅炉钢架柱脚二次灌浆。（2）质量标准及检验方法见表。 柱脚二次灌浆工序检验项目性质单位质量标准检验方法和器具基础检查基础洁净度主控无杂物、污垢观察地脚螺栓(钢筋)外观检查无漏焊，焊缝长度、高度符合设计要求，无焊渣。螺栓紧固完毕，无油垢。观察二次灌浆二次灌浆混凝土标号主控符合设计要求核对设计资料二次灌浆灌浆时捣实，表面光洁，无麻面，外形尺寸符合设计观察，并检查施工记录8.平台、梯子设备检查：（1）适用范围：电站锅炉、电除尘、辅机钢结构等平台梯子的设备检查。（2） 质量标准及检验方法见表。平台、梯子设备检查工序检验项目性质单位质量标准检验方法和器具外观检查厂家焊缝焊缝尺寸符合厂家设计要求，焊接无缺陷，焊缝成型良好观察，焊缝尺寸用焊接检验尺检测设备外观主要构件无裂纹、重皮、严重锈蚀、损伤观察平台检查长度偏差mm02/1000长度，且10用钢尺检测两端宽度偏差mm5用钢尺检测两端挠度、旁弯度L6mmm6拉线，用钢板尺检测L=610m10L10m12扶梯检查长度偏差mm10用钢卷尺检测弯曲度平 弯mm5拉线,用钢板尺检测旁 弯注：L平台长度。9.平台、梯子组合安装：（1）适用范围：电站锅炉、电除尘、辅机钢结构等平台梯子安装的施工质量验收。（2）质量标准及检验方法见表。平台、梯子组合安装工序检验项目性质单位质量标准检验方法和器具平台梯子组合、安装平台标高偏差mm10按本部分附录E通用检测方法E.2条的规定，检测平台四角位置平台托架水平度偏差mm2/1000长度两托架间水平，按本部分附录E通用检测方法E.3条检测根部。托架本身用水平尺检测两平台连接高低差mm5用钢板尺检测两点平台与立柱中心线偏差mm10拉线，用钢尺检测纵向、横向两个方位，每个方位检测两处平台格栅安装安装方向及固定铺设方向一致，横平竖直，拼缝间隙均匀，固定牢固观 察平整度偏差mm3观察，明显偏差处用钢板尺检测栏杆、围板安装栏杆柱子垂直度偏差mm3用水平尺检测柱 距mm间距均匀，符合设计用钢尺检测横杆平直度偏差主控mm10在互成90度两个方位，拉线，用钢尺检测栏杆安装两侧栏杆对称，接头光洁、无毛刺观察围板安装平直、无明显凸凹不平观察焊接焊 接主控焊接形式符合厂家技术文件要求，焊接无夹渣、咬边、气孔等缺陷，焊缝成型良好观察，焊缝尺寸用焊接检验尺检测10. 管式空气预热器管箱设备检查：（1）适用范围：管箱式空气预热器管箱等设备的检查。（2）质量标准及检验方法见表。管式空气预热器管箱设备检查工序检验项目性质单位质量标准检验方法和器具设备检查管箱外观检查管板、管子无损伤、裂纹、锈蚀、压扁，管子内部无杂物观 察管箱高度偏差mm4在管箱相互垂直的两个侧面，沿中线分别用钢尺测量，取平均值管箱侧面对角线差管箱高度3mmm5在管箱互相垂直的两个侧面，用钢尺测量对角线长度，计算每个侧面对角线的差值，再取均值管箱高度3mmm7管板边缘平直度偏差mm10用1m大钢板尺，150mm小钢板尺测量管端焊缝严密性试验主控无渗漏管箱斜置，煤油从管板内测注入后，观察检查厂家焊缝焊缝符合厂家技术文件要求，表面成型良好，无裂纹、咬边、气孔等缺陷焊缝用焊缝检验尺检测，其他观察11.管式空预器焊缝渗油试验：（1）适用范围：管式空预器管箱端板、壳体焊缝采用渗油试验进行焊缝检查。管式空预器通过风压进行严密性检查。12.护板组合安装：（1）适用范围：锅炉各种形式护板的组合及安装。（2） 质量标准及检验方法见表。护板组合安装工序检验项目性质单位质量标准检验方法和器具设备及护板组合件 检查护板外观检查无裂纹，重皮，严重锈蚀，损伤观察材质主控无错用核对图纸设计，合金部件进行光谱分析护板（组合件）几何尺寸偏差边长1mmm 0-6 用钢卷尺，测对应两边长边长3m 0-8用钢卷尺，测三点（两边必测）边长5m0-10边长5m0-12用钢卷尺，测四点（两边必测）护板（组合件）对角线差边长2.5m主控mm5用钢卷尺测量边长5.0m8边长5.0m10护板（组合件）弯曲度（平弯）边长2.5m主控mm4拉线，用钢板尺检测边长2.5m8护板（组合件）焊缝检查焊接形式符合厂家技术文件要求，焊接无夹渣、咬边、气孔、未焊透等缺陷，焊缝成型良好观察，焊缝尺寸用焊接检验尺检测安装护板垂直度偏差mm1/1000护板高度，且10吊线坠，用钢板尺检测，每件测2处以上护板位置偏差主控mm+10 0以梁或柱中心线为基准，用钢尺检测螺栓连接主控能满足护板热膨胀方向及间隙要求，螺栓穿装方向一致，丝扣露出23扣观察焊 接焊接形式符合厂家技术文件要求，焊接无夹渣、咬边、气孔、未焊透等缺陷，焊缝成型良好观察，焊缝尺寸用焊接检验尺检测13.炉本体门孔安装：（1）适用范围：锅炉本体各类门、孔的安装。（2）质量标准及检验方法见表。炉本体门孔安装工序检验项目性质单位质量标准检验方法和器具外观检查炉门外观无伤痕、裂缝和穿孔的砂眼观察设备安装炉门与墙皮间密封有石棉绳等填料，密封严密观察炉门开关方向正确，开闭灵活炉门安装位置偏差mm10用钢尺检测门框固定螺栓根部焊接在墙皮内侧根部满焊观察螺母连接螺栓拧紧后螺杆应露出螺母外23扣炉门密封面填料充实、严密不漏吹灰器套筒安装主控与吹灰孔外壳开孔同心，焊接牢固，垂直于炉壁观察14.省煤器安装：（1）适用范围：用于省煤器设备组件或管排单片安装。（2）质量标准及检验方法见表省煤器安装 工序检验项目性质单位质量标准检验方法和器具设备检查符合本部分表4.3.7联箱检查、安装符合本部分表4.3.10设备安装管子对口主控符合本部分表4.3.9管排间距偏差mm5观察组合件边排管垂直度偏差主控mm5吊线坠，用钢尺检测，随机抽查若干点组件边排管与炉墙(或包墙管)间隙主控mm符合图纸用钢尺检测若干点组合件边排管垂直度偏差mm5吊线坠，用钢尺检测，随机抽查若干点组合件宽度偏差主控mm5用钢尺，在组件沿管排长度方向3点，监测两边管中心线间距离管排平整度偏差mm20观察，在误差明显位置，拉线，用钢尺检测。防磨装置安装主控符合图纸，焊接牢固，平整，不影响热膨胀和烟气流通钢板尺检测固定管夹安装安装位置符合图纸，管卡固定挡块无脱落。钢卷尺检测定位板安装符合图纸，间距均匀， 位置正确、牢固钢板尺检测焊 接主控焊缝符合图纸要求，无裂纹、气孔等缺陷，成型良好观察，焊缝尺寸用焊缝检验尺抽查15.锅炉整体水压试验：（1）适用范围：用于锅炉安装后的整体水压试验。（2）质量标准及检验方法见表锅炉整体水压试验工序检验项目性质单位质量标准检验方法和器具水压试验试验压力主控MPa符合厂家技术标准要求，无要求时，符合DL 6121996第14.9条规定试验时使用已检定标准压力表（不低于0.5级）观察水压用水蒸汽压力9.8MPa主控采用除盐水或软化水蒸汽压力9.8MPa采用除盐水水质氯离子含量主控mg/L0.2水质由化学专业人员取样分析联氨或丙酮肟含量mg/L200300PH值1010.5水温应符合厂家设备技术文件的规定，一般以3070为宜温度计测量试验环境温度5实测试验条件、范围、程序应符合DL/T 5047-95中 3.6.6条和已审批的水压试验试验作业指导书的要求在试验前、过程中检查严密性检查主控承压件及所有焊缝、人孔、手孔、法兰、阀门等处不渗漏,无变形破裂符合DL/T 5047-95 中3.6.6条规定试验后恢复应及时放水，按设备技术条件或规范规定，采取防腐措施；并及时消除水压试验发现的缺陷逐条检查，办理签证注：水压环境温度如达不到标准规定，且又必须立即进行水压试验时，则应采取可靠的防寒、防冻措施。16.通球试验：用于锅炉受热面设备管子通球试验检查。 . . . .
