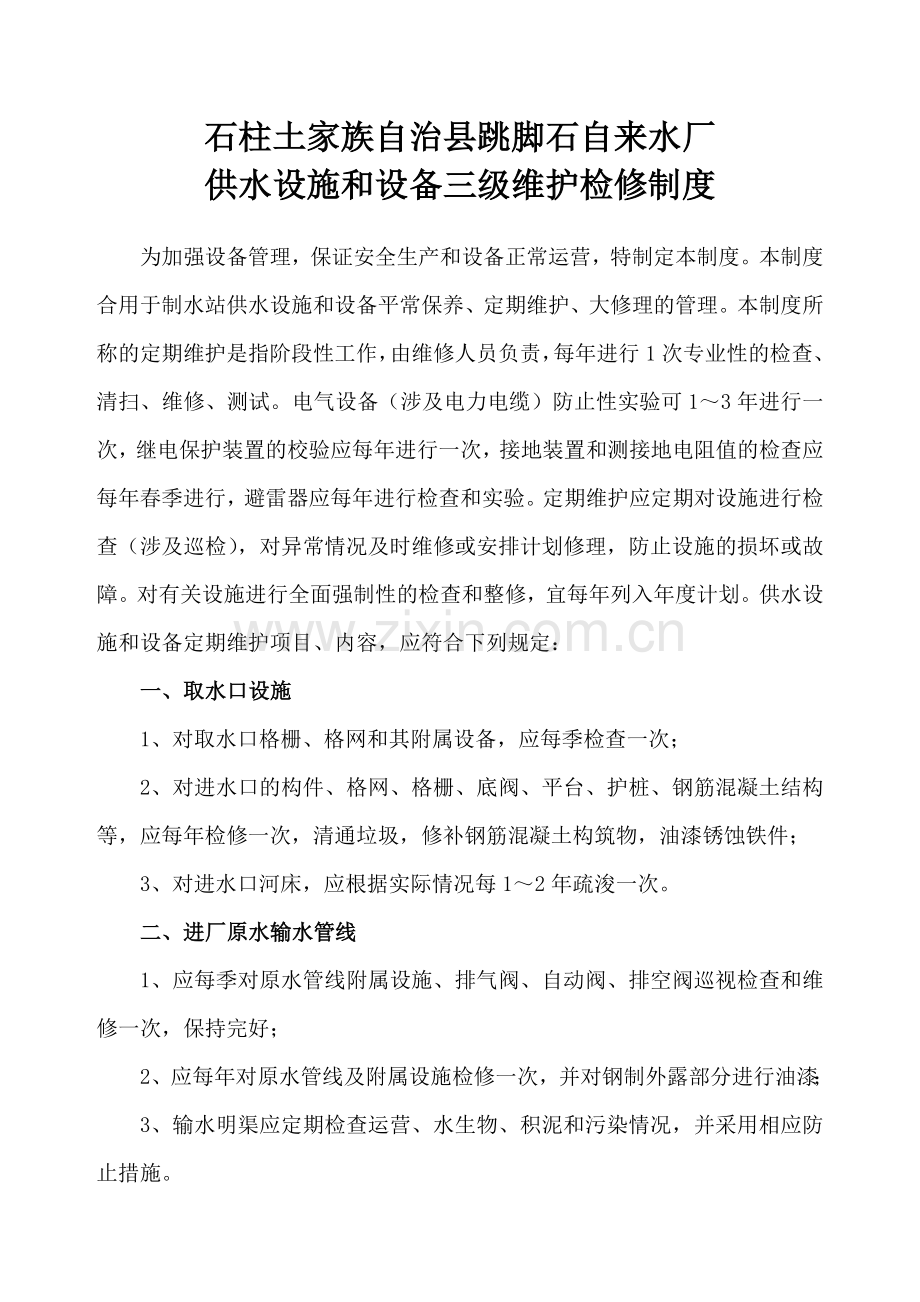

石柱土家族自治县跳脚石自来水厂
供水设施和设备三级维护检修制度
为加强设备管理，保证安全生产和设备正常运营，特制定本制度。本制度合用于制水站供水设施和设备平常保养、定期维护、大修理的管理。本制度所称的定期维护是指阶段性工作，由维修人员负责，每年进行1次专业性的检查、清扫、维修、测试。电气设备（涉及电力电缆）防止性实验可1～3年进行一次，继电保护装置的校验应每年进行一次，接地装置和测接地电阻值的检查应每年春季进行，避雷器应每年进行检查和实验。定期维护应定期对设施进行检查（涉及巡检），对异常情况及时维修或安排计划修理，防止设施的损坏或故障。对有关设施进行全面强制性的检查和整修，宜每年列入年度计划。供水设施和设备定期维护项目、内容，应符合下列规定：
一、取水口设施
1、对取水口格栅、格网和其附属设备，应每季检查一次；
2、对进水口的构件、格网、格栅、底阀、平台、护桩、钢筋混凝土结构等，应每年检修一次，清通垃圾，修补钢筋混凝土构筑物，油漆锈蚀铁件；
3、对进水口河床，应根据实际情况每1～2年疏浚一次。
二、进厂原水输水管线
1、应每季对原水管线附属设施、排气阀、自动阀、排空阀巡视检查和维修一次，保持完好；
2、应每年对原水管线及附属设施检修一次，并对钢制外露部分进行油漆；
3、输水明渠应定期检查运营、水生物、积泥和污染情况，并采用相应防止措施。

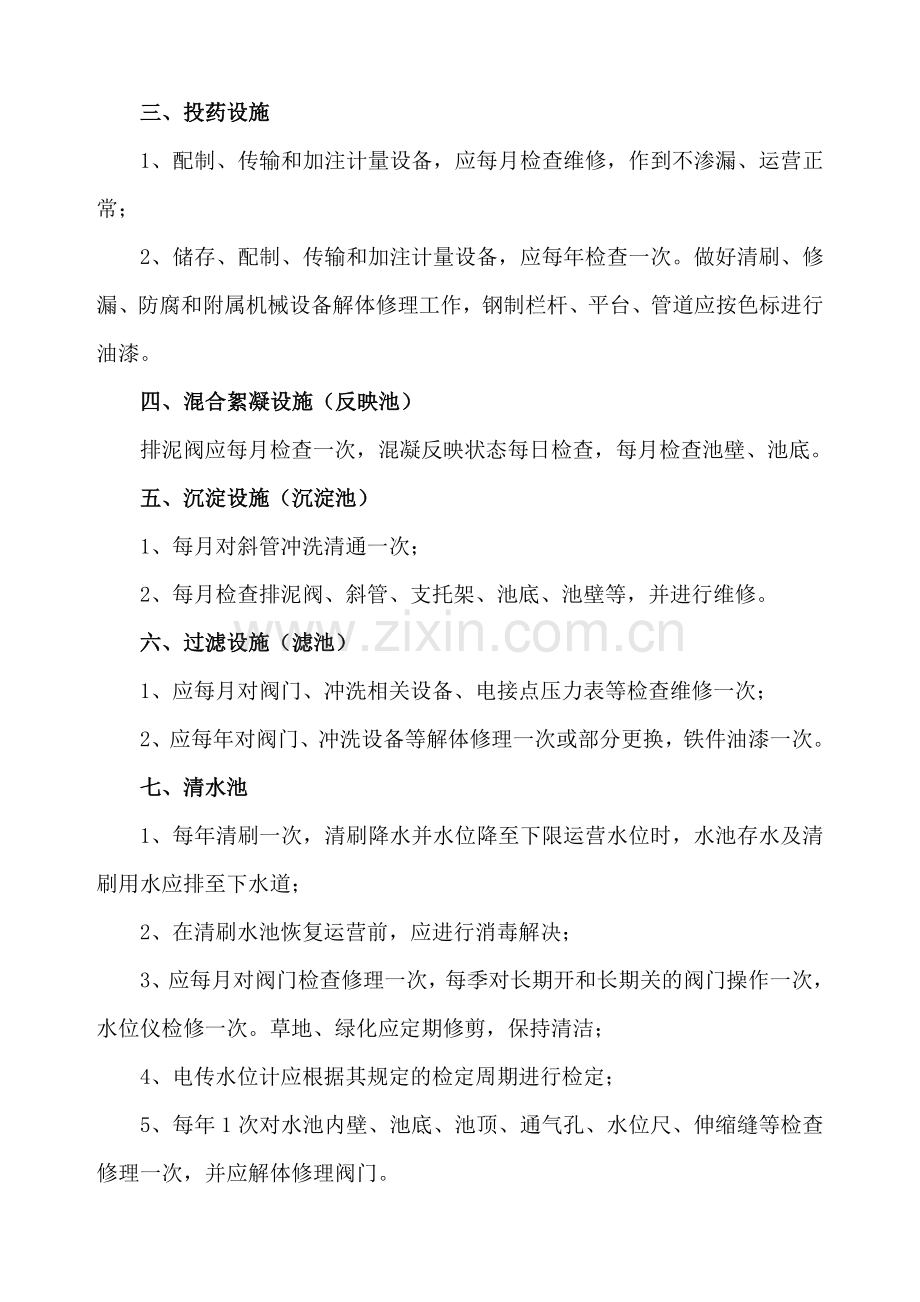

三、投药设施
1、配制、传输和加注计量设备，应每月检查维修，作到不渗漏、运营正常；
2、储存、配制、传输和加注计量设备，应每年检查一次。做好清刷、修漏、防腐和附属机械设备解体修理工作，钢制栏杆、平台、管道应按色标进行油漆。
四、混合絮凝设施（反映池）
排泥阀应每月检查一次，混凝反映状态每日检查，每月检查池壁、池底。
五、沉淀设施（沉淀池）
1、每月对斜管冲洗清通一次；
2、每月检查排泥阀、斜管、支托架、池底、池壁等，并进行维修。
六、过滤设施（滤池）
1、应每月对阀门、冲洗相关设备、电接点压力表等检查维修一次；
2、应每年对阀门、冲洗设备等解体修理一次或部分更换，铁件油漆一次。
七、清水池
1、每年清刷一次，清刷降水并水位降至下限运营水位时，水池存水及清刷用水应排至下水道；
2、在清刷水池恢复运营前，应进行消毒解决；
3、应每月对阀门检查修理一次，每季对长期开和长期关的阀门操作一次，水位仪检修一次。草地、绿化应定期修剪，保持清洁；
4、电传水位计应根据其规定的检定周期进行检定；
5、每年1次对水池内壁、池底、池顶、通气孔、水位尺、伸缩缝等检查修理一次，并应解体修理阀门。
八、消毒设施(二氧化氯消毒）
1、每年对二氧化氯设备进行维护检修一次；
2、二氧化氯投加和剂量设备定期维护参考液氯投加和计量设备维护；
3、每年对二氧化氯投加管路进行检修维护。
九、排水设施维护
排水沟渠应每年疏通一次；
十、水泵
1、可根据运营的技术状态监测数据拟定检修项目，也可按周期进行防止性检查，对有问题的零部件进行修理或更换；
2、解体更换重要零部件时，应达成大修质量标准。
十一、电动机
1、应清除外壳灰尘、油垢，机壳、端盖应无裂纹、损伤；
2、引出线接线端不得有过热、烧伤、腐蚀，线间距离应符合安全规定，绝缘子应完好无损，导线绝缘性能应保持良好。
3、应测量绕组绝缘电阻和吸取比（R60/R15），并应符合下列规定：
⑴额定电压在1000V以下时，常温下冷状态，绝缘电阻不小于本规程中的规定；热状态下，不小于0.5MΩ；
⑵额定电压在1000V及以上时，冷状态下，绝缘电阻不小于本规程的规定；在热状态（75℃）下，定子绕组不低于1MΩ/1KV，转子绕组不宜小于0.5MΩ，中性点可拆者，相间及相对地间均应测量；
⑶容量在500KW及以上者，吸取比应符合本规程的规定；
⑷测量绝缘电阻的兆欧表电压等级应符合现行国家标准《电动机在一般环境条件下使用的湿热实验规定》的规定；
⑸测量绝缘电阻为1min值。
4、电刷、刷架和集电环的检查、擦拭，应符合下列规定：
⑴电刷不得露铜辫，软铜线完整，连接良好，接触紧密，不得与外壳相碰，电刷不得有晃动、振动或卡涩现象，并清除电刷与刷架之间的积灰；
⑵集电环表面光洁，无伤损；
⑶电刷与集电环之间接触紧密，其弧度接触面不小于电刷截面的80%；
⑷非恒压的电刷弹簧应调整到刷架上同一位置，使每个电刷压力均匀，压力宜为1.47～2.45N/cm2；
⑸刷架与集电环表面相距2～4mm；
⑹刷架与电刷间隙为0.1～0.2mm。
5、轴承与油环和润滑脂（润滑油）的检查、更换，应符合下列规定：
⑴轴承与轴之间间隙不得大于允许值，并做具体记录；
⑵油环完好，带油正常，接头处光滑无毛刺；
⑶更换润滑脂或润滑油，必须将油箱、轴承内油清理干净，并用煤油清洗风干；
⑷必须按原用油牌号选用更换新润滑脂或润滑油；
⑸润滑油加至油杯标线，润滑脂应填加轴承容积的2/3，防止油滴溅在绕组上；
⑹记录添加油量、油号。
6、应检查清理通风系统，进出风口应无堵塞和污物，管道应无漏损；
7、启动和励磁装置的清扫、检查，应符合下列规定：
⑴内外部清理干净；
⑵操作机构动作灵活可靠，零部件无损坏，各部位螺丝紧固，销子无脱落；
⑶油质变黑必须更换，箱壳漏油及时解决；
⑷开关触头有烧痕应打磨，严重时，应更换；
⑸导线连接紧固，有断股及时解决；
⑹损坏的元器件必须更换；
⑺可控硅励磁装置的印刷线路板和可控硅元件合格；
⑻操作的标示字样清楚。
8、启动装置和灭磁电阻的对地绝缘电阻，应符合下列规定：
⑴1000V及以上自耦减压启动器及启动电抗器绕组绝缘电阻，符合本规程的规定；开关部分绝缘电阻符合本规程的规定；
⑵1000V以下的，不低于1MΩ。
9、外壳接地应良好、牢固，不得有氧化或腐蚀现象，接地电阻值不得大于4Ω；
10、转动检查应符合下列规定：
盘车轻快，转动正常，转向必须对的。
十二、变压器
1、瓷套管应清除尘土、油垢，并应无裂纹、破损、闪络放电痕迹和松动；密封胶垫应无老化龟裂，渗漏油时应压紧或更换；
2、油箱外壳及附属装置的清扫、检查，应符合下列规定：
⑴各部位、各部分清洁，油漆完好，油箱与油枕、散热器、防爆管和气体继电器等各接合面紧密；
⑵清除油枕集泥器中的水和污泥，油位计玻璃管应清楚透明、无破裂，不渗油；油量局限性时，应符合本规程的规定；
⑶气体继电器油路畅通，档板式气体继电器实验跳闸触点灵活可靠；
⑷呼吸器玻璃罩完整清楚，出气瓣不得堵塞；
⑸温度计指示对的，温度报警整定值符合规定，测温管内变压器油应充满，必须清除水或污物；
⑹各阀门不堵塞、不渗漏油，转动部分必须灵活，开关位置标注明显，实际开、关位置符合运营规定；
⑺冷却风扇无变形和受损，转动灵活，风扇电动机外部清洁无油污。
3、各接线处连接应紧密，导线应无损伤、断股；
4、变压器一、二次绕组间及对地，冷却风扇电动机绕组及引线对地，气体继电器和温度继电器引线间及对地的绝缘电阻测量，应符合下列规定：
⑴变压器绕组绝缘电阻值不小于现行行业标准《电气设备防止性实验规程》的规定；
⑵绕组电压等级在500V及以下，其绝缘电阻值不应小于10MΩ，其余部分绝缘电阻值不小于1MΩ；
⑶以变压器上层油温作为测绝缘电阻值的温度；
⑷在同一温度下，本次测的绕组绝缘电阻值与上次测的数值比较，下降30%～50%时，及时查找因素。
5、绝缘温度10～30℃，额定电压为35KV及以下者，吸取比（R60/R15）不宜小于1.3；
6、接地装置连接应紧固、可靠，无锈蚀，多股导线应无断股；
十三、配电装置
1、清除各部位、各部件的积尘、污垢；
2、母线表面应光洁平整，无裂损。软母线应无断股、烧伤，弧垂应符合设计规定硬母线伸缩接头装置有断片应剪掉，超过1/4必须更换，有腐蚀层应解决；
3、架构及各部位螺栓应紧固。混凝土架构应无严重裂纹和脱落，钢架构应无锈；
4、各部位瓷绝缘应完好，无爬闪痕迹，瓷铁胶合处无松动；
5、各导电部分连接点应紧密；
6、充油设备出气孔（或出气瓣）应畅通，油量局限性应补充，油质变质应更换；
7、操作和传动机构的各部件应完好、无变形，各部位销子、螺丝等紧固件不得松动和短缺，分、合闸必须灵活可靠；
8、各处接地线应完好，连接紧固，接触良好；
9、二次回路导线绝缘电阻值应大于1MΩ，潮湿场合，不得低于0.5MΩ；
10、抽屉式和手车式配电柜
⑴推、拉灵活、轻便，无卡阻和碰撞现象；
⑵动、静触头中心线一致，接触紧密；
⑶机械和电气联锁动作必须准确、可靠；
⑷手车柜安全隔板启闭灵活；
⑸控制回路插接件连接紧密，接触良好；
⑹柜内照明完好；
⑺柜内控制电缆固定牢固，不得妨碍手车的进出；
⑻抽屉、手车与柜体的接地触头接触紧密，抽屉、手车推入时其触头比主触头先接触，抽出时相反。
11、高压断路器
⑴升降器、滑轮及钢丝绳等完好，动作灵活；
⑵缓冲器固定牢固，动作灵活，无卡阻回跳现象，缓冲作用良好，分闸弹簧特性符合产品技术规定；
⑶油位指示器、油节门完整，油节门转动灵活，油标管透明、无裂损；
⑷框架各部位螺丝必须紧固，焊缝不得开裂，各部位无锈蚀；
⑸软铜连接片有断裂时剪掉，超过三片及以上时更换；
⑹绝缘拐臂有损伤时更换，受潮时干燥解决；
⑺可用工频耐压法检查真空断路器的真空度，耐压低于其产品规定数值时，更换新灭弧室；
⑻六氟化硫（SF6）断路器充气压力表的指示值，不应低于其产品最低运营压力；
⑼测量绝缘电阻，其值不宜小于现行行业标准《电气设备防止性实验规程》的规定；
⑽直流接触器及辅助开关动作准确、可靠，触头无烧痕，灭弧罩无损伤、变形。
12、高压隔离开关、负荷开关
⑴刀片与固定触头无烧痕或麻点，接触面平整、清洁。负荷开关灭弧罩完好，并清除罩内炭质；
⑵刀片与固定触头接触紧密，接触电阻不大于其产品技术标准的规定；
⑶三相联动刀片的分、合应同步，其前后相差，10KV及以下，不大于3mm35KV不大于5mm；
⑷刀片合上后与支持瓷瓶间距在3～5mm之间，不得有撞击现象；
⑸分闸后，刀片与固定触头间垂直距离及刀片转动角度符合本产品技术标准的规定；
⑹额定电压为3～15KV时，绝缘电阻不应小于300MΩ，额定电压35KV，绝缘电阻不应小于1000MΩ；
⑺经五次分、合闸操作实验无异状。
13、高压熔断器
⑴熔丝管完好、焊接严密，保护环牢固；
⑵熔丝规格与负荷相匹配（不涉及电压互感器一次熔丝）；
⑶跌落式熔断器完好，熔丝管无变形、堵塞；消弧角（罩）无变形、变位和烧伤情况，拉、合灵活，动静触头接触良好、可靠。
14、高压电压、电流互感器
⑴环氧树脂绝缘电压、电流互感器，应无放电、烧伤痕迹，铁心紧密，无变形、锈蚀现象；
⑵电压互感器一、二次熔丝规格符合规定；
⑶充油电压互感器油位不得低于油箱盖下15mm，充油电流互感器油位在油标线范围内；
⑷绝缘电阻值符合本规程的规定。
15、电力电容器
⑴油箱无明显凹凸、渗漏油、锈蚀和掉漆现象；
⑵熔断器完好无损，固定接触良好，其额定电流符合保护规定；
⑶运营中表面温度不超过55℃；
⑷放电回路及指示灯完好；
⑸通风道畅通，风机运营正常无异音；
⑹双极对外壳绝缘电阻值不小于现行行业标准《电气设备防止性实验规程》的规定。
16、低压电器
⑴刀开关的刀片与固定触头接触良好，无蚀伤、氧化过热痕迹，大电流的触头与刀片间可适量涂些凡士林油；双投开关在分闸位置刀片应可靠固定，不得使刀片有自行合闸的也许；铁壳开关闭锁正常可靠，速断弹簧无锈蚀变形；
⑵熔断器的指示器方向应装在便于观测处；瓷质熔断器安装在金属板上时，其底座应垫软绝缘衬垫；无填料式熔断器应紧固接触点，插座刀口应涂凡士林油；熔管内部有烧损时，应清除积炭，必要时应更换；
⑶自动开关、交流接触器主触头压力弹簧无过热，动、静触头接触良好，触头有烧伤应磨光，磨损厚度超过1mm应更换；三相应同时闭合，每相接触电阻不应大于500μΩ，三相之差不应超过±10%；分、合闸动作灵活可靠，电磁铁吸合无异音、错位现象，吸合线圈绝缘和接头无损伤；清除消弧室的积尘、炭质及金属细末；
⑷自动开关、磁力启动器热元件的连接处无过热，电流整定值与负荷相匹配；可逆启动器联锁装置必须动作准确、可靠；
⑸装有电源联锁的低压电器，必须做传动实验，动作对的、可靠；
⑹低压电流互感器，铁芯无异状，线圈无损伤；
⑺测量绝缘电阻，母线相间及对地绝缘电阻不应小于100MΩ；刀开关、熔断器、自动开关、接触器和互感器等器件的相间及对地绝缘电阻不应小于10MΩ；二次回路对地绝缘电阻不应小于1MΩ。
17、过电压保护装置
⑴阀型避雷器的瓷套有裂纹或密封不严应及时更换，表面有轻微碰伤者应进行泄漏和工频耐压实验，合格后，方可投入运营；FZ、FCD型内部并联电阻接触不良时，应及时更换；
⑵管型避雷器的内部有污物或昆虫堵塞时，应抽出棒型电极用特制探针清除；外部间隙电极有放电、烧伤痕迹的，应及时磨光或更换电极；管子漆层有裂纹、发黑和起皱纹，避雷器有损伤及动作三次以上，应及时更换；清扫检查后，按其产品技术标准的规定或设计规定调整外部间隙；
⑶放电记录器密封完好，动作可靠；
⑷避雷针和架构应除锈防腐。
18、继电保护装置
⑴进行内部和机械部分的检查、清理；
⑵测量绝缘电阻；
⑶校验继电器整定值和特性参数；
⑷检查、清扫、校验应符合现行行业标准《继电保护及系统自动装置检查条例》的规定。
19、接地装置
检查接地线（涉及反复接地线）应符合下列规定：
⑴接触良好，无松动脱落、砸伤、碰断及腐蚀现象；
⑵地面以下50cm。
十四、10KV及以下电力电缆线路
1、电缆头瓷套管应无尘土、污物、裂纹、破损和放电痕迹；
2、油浸纸绝缘电缆的电缆头不应渗、漏油；
3、充有绝缘胶的室外电缆头应打开盖堵检查，绝缘胶不应塌陷，内部不应结露积水；
4、引线接头不应发热、锈蚀；
5、电缆头接地线连接处应接触良好、牢固。
