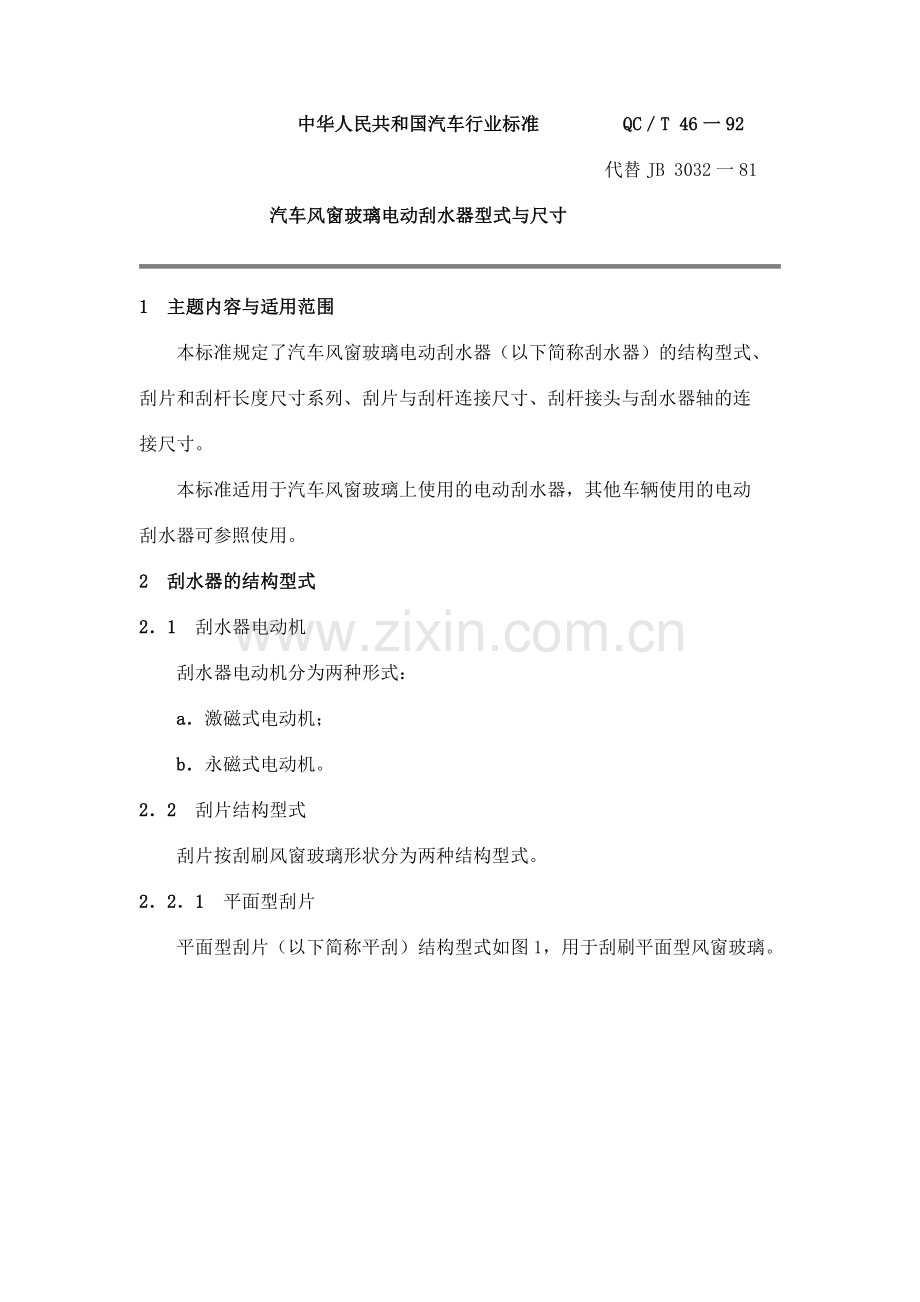

　　　　　　　　 中华人民共和国汽车行业标准 　　　　QC／T 46一92
　　　　　　　　　　　　　　　　　　　　　　　　　代替JB 3032一81
　　　　　　　汽车风窗玻璃电动刮水器型式与尺寸

1　主题内容与适用范围
　　本标准规定了汽车风窗玻璃电动刮水器（以下简称刮水器）的结构型式、
刮片和刮杆长度尺寸系列、刮片与刮杆连接尺寸、刮杆接头与刮水器轴的连
接尺寸。
　　本标准适用于汽车风窗玻璃上使用的电动刮水器，其他车辆使用的电动
刮水器可参照使用。
2　刮水器的结构型式
2．1　刮水器电动机
　　刮水器电动机分为两种形式：
　　a．激磁式电动机；
　　b．永磁式电动机。
2．2　刮片结构型式
　　刮片按刮刷风窗玻璃形状分为两种结构型式。
2．2．1　平面型刮片
　　平面型刮片（以下简称平刮）结构型式如图1，用于刮刷平面型风窗玻璃。

2．2．2　曲面型刮片
　　曲面型刮片（以下简称曲刮）结构型式如图2，用于刮刷曲面型风窗玻璃。

2．3　刮杆结构型式
　　刮杆按形状分为两种结构型式。
2．3．1　单杆式刮杆
　　单杆式刮杆结构型式如图3，适用于刮刷中、小型风窗玻璃。

2．3．2　双杆式刮杆
　　双杆式刮杆结构型式如图4，适用于刮刷大型风窗玻璃。

3　尺寸
3．1　安装尺寸
　　刮水器安装尺寸应符合图5和表1规定。

3．2　胶条长度
　　胶条长度Lp（见图1、图2）的尺寸系列应符合表2规定。

3．3　刮杆尺寸
3．3．1　刮杆长度LG （见图3、图4）的尺寸系列应符合表3规定。

3．3．2　刮杆与刮片连接后的长度L为：
　　L≈LG＋Lp
3．3．3　双杆式刮杆宽度C（见图4）为40、45、60mm。
　　注：新产品不推荐采用C＝45mm的尺寸。
3．4　刮杆与刮片连接及连接尺寸
3．4．1　刮杆与刮片的连接分为两种型式。
　　a．插入式连接；
　　b．弯钩式连接。
3．4．2　插入式连接尺寸应符合图6、图7、表4规定。
3．4．3　弯钩式连接尺寸应符合图8、表4规定。
　　注：有特殊要求时，允许采用其他型式与尺寸，由供需双方商定。
3．5　刮杆接头与刮水器轴的连接尺寸
　　刮杆接头与刮水器轴的连接尺寸应符合图9和表5规定。

　　附加说明：
　　本标准由中国汽车工业总公司提出。
　　本标准由全国汽车标准化技术委员会归口。
　　本标准由武汉汽车车身附件研究所负责起草。
　　本标准主要起草人：徐惠民、杨开志。
