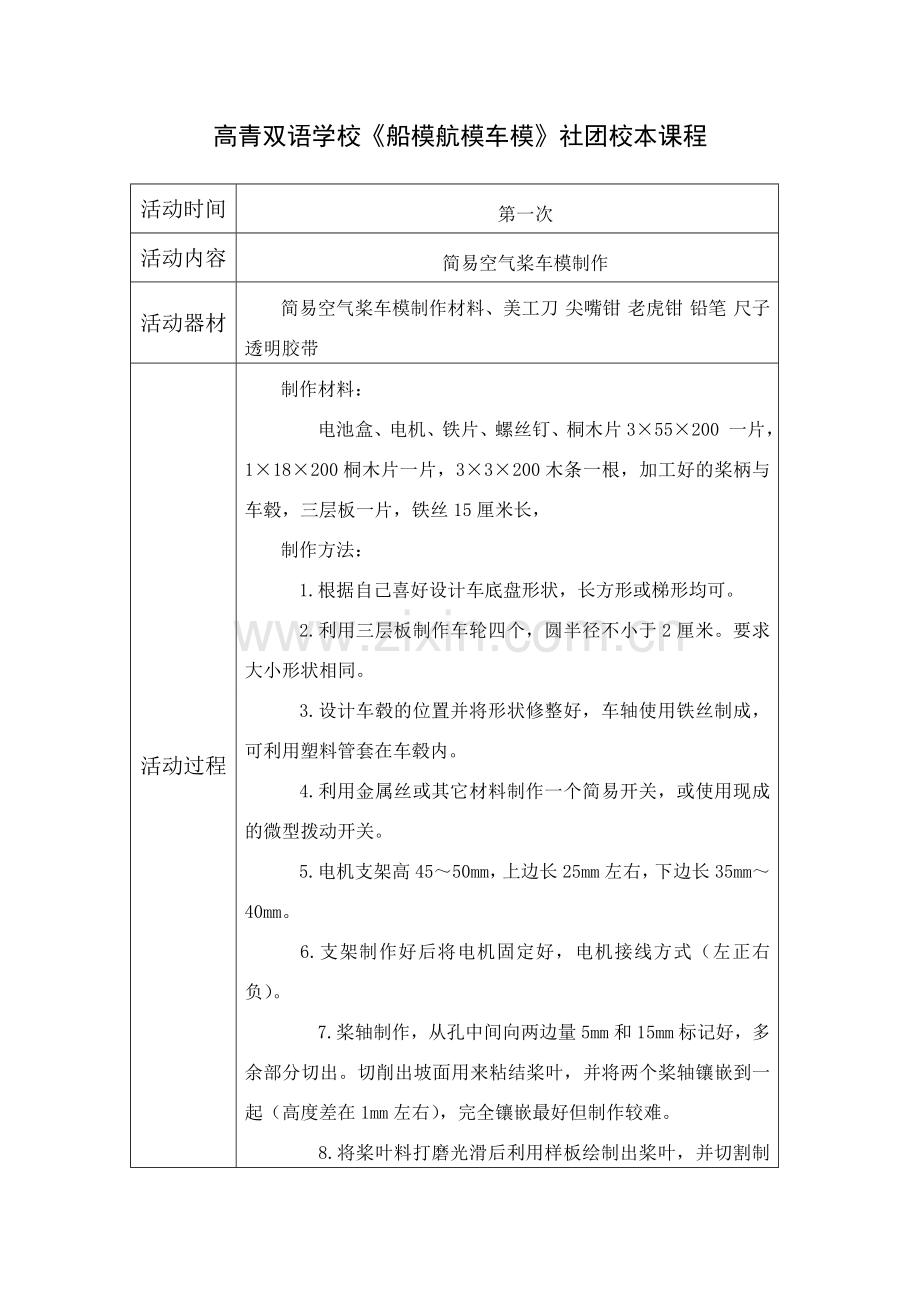

高青双语学校船模航模车模社团校本课程活动时间第一次活动内容简易空气桨车模制作活动器材简易空气桨车模制作材料、美工刀 尖嘴钳 老虎钳 铅笔 尺子 透明胶带活动过程制作材料：电池盒、电机、铁片、螺丝钉、桐木片355200 一片，118200桐木片一片，33200木条一根，加工好的桨柄与车毂，三层板一片，铁丝15厘米长，制作方法：1.根据自己喜好设计车底盘形状，长方形或梯形均可。2.利用三层板制作车轮四个，圆半径不小于2厘米。要求大小形状相同。3.设计车毂的位置并将形状修整好，车轴使用铁丝制成，可利用塑料管套在车毂内。4.利用金属丝或其它材料制作一个简易开关，或使用现成的微型拨动开关。5.电机支架高4550mm，上边长25mm左右，下边长35mm40mm。6.支架制作好后将电机固定好，电机接线方式（左正右负）。7.桨轴制作，从孔中间向两边量5mm和15mm标记好，多余部分切出。切削出坡面用来粘结桨叶，并将两个桨轴镶嵌到一起（高度差在1mm左右），完全镶嵌最好但制作较难。8.将桨叶料打磨光滑后利用样板绘制出桨叶，并切割制作。要求桨叶大小相同。高青双语学校船模航模车模社团校本课程活动时间第二次活动内容橡筋动力模型飞机制作活动器材美工刀 尖嘴钳 老虎钳 铅笔 尺子 透明胶带、双面胶带橡筋动力模型飞机活动过程1、制作机翼：（1）制作翼型：在距前缘25mm处弯折一下，使它向上凸起6mm。具体做法：先在折痕处的机翼下面用铅笔压一条印，然后沿此线弯折。（2）制作上反角：在每边距翼尖80mm处，从折痕到前缘切开一个口，再把翼尖翘起25、切口最大处相距25mm，用透明胶带把切口粘上。为了增加机翼强度，用透明胶带把翼型折痕和上反角折痕粘住。2、制作尾翼： 将吹塑纸按图示尺寸裁出水平尾翼和垂直尾翼。3、制作机身：按图示将机翼翼台与机身杆粘接在一起（要求：翼台前端面距机身杆前端面60mm）。修机头右拉：按图示用0.75mm木片裁成5mm10mm的木片，粘接于机头右侧，然后用壁纸刀将机头修整出带有向右偏转的形状。4、穿尾钩：按图示将套材中的尾钩开口向后，用老虎钳将尾钩小心地钉入机身杆（距机头前端240mm处），再用细而轻的线绑上三、四圈，滴上一滴速凝胶水，固定好尾钩。 5、粘接尾翼：用双面胶将垂直尾翼、水平尾翼分别粘接在机身杆后部。6、粘接机翼：按图示用双面胶将前翼粘接在杆身上，可用透明胶带加强。7、组装机头：按图示将套材中的机头组件制作成下图形状，即铁丝由后向前穿入螺旋桨，在前面6mm处弯折成90度角，正好嵌入螺旋桨中心的凹槽里（注意螺旋桨有凹槽的朝前），最后插入机身头部。8、安装动力橡筋：将套材中的橡筋束系紧后盘成三圈，分别挂在机头钢丝钩和尾钩上（注意：橡筋束应呈松弛状态）。高青双语学校船模航模车模社团校本课程活动时间第三次活动内容扑翼橡筋动力模型飞机的制作活动器材扑翼橡筋动力模型飞机套材、美工刀 尖嘴钳 老虎钳 铅笔 尺 透明胶带、双面胶带活动过程1、机翼的制作： 按图纸的尺寸将机翼上反角线、机翼折叠线、翼尖后掠前掠线画好；画好后用美工刀把翼尖三角形的后掠前掠刻好；两边上反角处沿前缘至机翼折叠线用刀刻开；后缘至机翼折叠线处用刀背刻一折痕；机翼折叠线也用刀背刻一折痕。 将机翼两边的上反角向上折起，高度约45毫米，用裁下的边料简两个52525毫米的三角形，贴在一张2060毫米大小的即时贴上，再镶嵌于图3所示的缺口上。 在机翼折叠线后贴上2毫米宽的双面胶，把12220毫米桐木条粘在上面，以加强既要翼的强度。 2、尾翼的制作： 按图纸尺寸把水平尾翼和垂直尾翼的外形画好并用刀刻出来即可。 3、机身和翼台的制作： 按图纸所示，把翼台加工成形，用双面胶粘在10024毫米桐木条上，再用自行车气门芯做的橡筋圈固定在机身木杆上。把钢丝尾钩钉入机身，用棉线捆扎一下，再点上一点502胶水固定住。 4、总装： 在机翼翼台上贴上双面胶，把机翼粘在上面，注意机翼两边要相等，也不能粘歪；同时把水平尾翼和垂直尾翼也粘在机身尾部，检查一下水平尾翼要平衡，垂直尾翼要垂直，不能粘斜。把塑料螺旋桨的机头套套入机身杆头部，把橡筋圈挂在奖轴和尾钩上就可以了。 【课外实践】 把做好的橡筋模型试飞，观察飞行姿势。高青双语学校船模航模车模社团校本课程活动时间第四次活动内容橡筋动力滑翔机活动器材橡筋动力滑翔机材料、美工刀 尖嘴钳 老虎钳 铅笔 尺 透明胶带、双面胶带活动过程认知了解橡筋动力飞机的构造，能够对滑翔机和直升机进行动力作用的区别。 学习重心对于飞机升空的作用，并且知道一些找重心的方法。 学习如何正确安装滑翔机的机翼、垂直尾翼、水平尾翼，直升机的挡板纸，并知道它们的作用。 如何调节好螺旋桨叶片的角度，发挥作用。 学习橡筋的安装及调节，旋转橡筋使飞机升空。 实践 制作橡筋动力滑翔机。 制作橡筋动力直升机。 调试飞机，并使之升空。评价 初级：完成制作，而且飞机可以升空。（合格）中级：会调试飞机，发挥飞机的最佳性能。（良好）高级：能尽量增加飞机的留空时间超过60秒。（优秀）高青双语学校船模航模车模社团校本课程活动时间第五次活动内容静态军舰模型活动器材静态军舰模型散件、美工刀 尖嘴钳 老虎钳 铅笔 尺 透明胶带、双面胶带 502胶水活动过程认知学习如何看图纸，把平面的内容看成立体的。 根据图纸的制作要求，制作不同的军舰构架 学习如何对不同部分进行油漆的上色，并且对军舰底部等能进行整体上色。 会整体安装，而且可以进行场景布置。 实践 能制作一艘静态军舰模型。 可以自己设计如何上色。 有可能的进行场景布置。 评价 初级：能基本完成军舰制作。（合格） 中级：会进行正确的油漆上色。（良好） 高级：能够自己设计并制作场景。（优秀）高青双语学校船模航模车模社团校本课程活动时间第六次活动内容“驱王”电动四驱车活动器材“驱王”电动四驱车材料、常用工具材料活动过程认知 了解电动四驱车的一般工作原理，知道四驱车的零、部件的分布。 熟悉并安装四驱车的各个齿轮、部件，整车安装，并且学习如何在组合部分加入润滑油。 学习如何正确地在四驱车跑道上使用四驱车。 实践 组装一辆“驱王”电动四驱车。 能够在跑道上使用。 评价 初级：能够完成制作并使车开动。（合格）中级：能发现使用中遇到的问题，协调解决。（良好）高级；能自己解决使用中遇到的问题。（优秀）高青双语学校船模航模车模社团校本课程活动时间第七次活动内容SM1橡筋动力模型飞机活动器材66300（mm）、24100（mm）桐木条各1根，大号泡沫塑料餐具盒1只，111800（mm）模型橡筋1根，长45mm左右的旧模型飞机用塑料螺旋桨1只，直径4mm带孔塑料珠子1粒，直径0.8300（mm）钢丝1根，锦纶线等。活动过程1、机翼：按图一要求用塑料餐具盒的平整底面裁割出两张对称的机翼，然后用透明胶带按中线位置对接成一体；按图二要求裁割垂直尾翼和水平尾翼。2、机身：截取一段66252（mm）的桐木条做机身主杆，再截取三段6615（mm）的桐木条，按图三分别胶接在主杆指定的部位。用直径0.830（mm）的钢丝按图弯一只橡筋尾钩，嵌在尾部突出的小木块上，然后用锦纶丝线分别将机头木块和机尾木块，连同尾钩紧密、整齐缠绕固定，最后再分别在其上表面涂上一层百得胶固定。在机头下部位置钻一个直径1mm的孔作桨轴孔，做成机身。3、螺旋桨装配：截取一根直径0.838（mm）的钢丝按图三弯一根桨轴，按图依次穿过螺旋桨轴孔串上珠子再穿过机头轴孔，然后按图弯一个橡筋钩。4、装机翼：截取一段直径0.8150（mm）的钢丝，按图四由中点向上弯成“V”形后，按图示用透明胶带固定在机翼前缘，再将它安装在机身指定的部位，然后在机翼上表面中线上压一根24100（mm）的桐木条，木条两端用锦纶线缠绕，将机翼固定在机身上，并使机翼呈15上反角，再按图用双面胶将水平尾翼和垂直尾翼固定在机身尾部。5、组装：将一根11250（mm）模型橡筋对折，接成四股的橡筋圈，然后套在桨轴钩和尾钩之间（接点放在尾钩部位）。这样，一架简易橡筋动力模型飞机制作完成（图五）。 调整试飞：调整机身、机翼的位置和安装角，旋绕橡筋，然后按图五手持飞机及螺旋桨放飞。高青双语学校船模航模车模社团校本课程活动时间第八次活动内容简易直升飞机制作活动器材直升飞机制作材料、常用工具材料活动过程 直升飞机是利用旋转着的螺旋桨产生力而升空的。简易直升飞机，利用橡筋带动螺旋桨，机身上的阻力板，用来平衡螺旋桨的反作用力矩。这种模型飞机与真直升机有很大的区别，但产生升力的原理是一样的。 1、材料 竹丝一根、薄竹片一根，桐木条一根，易拉罐、大头针、橡筋圈、薄纸。 2、制作方法 用易拉罐皮按图8-4（a）剪出两片桨叶、一个机头架和一个垫片。并按图中要求打好扎。将机头架弯成图8-4（b）形状。（本章图中未标明的长度单位均为毫米）。 将竹丝磨光滑做桨柄，用刀片将竹丝两端割开25毫米，然后插入两片桨叶，并涂上胶水。 将大头针弯成图8-4（c）形状做橡筋钩，然后将桨柄、橡筋钩、垫片、机头架等组装在一起。将薄竹片粘在机身上，上面留出25毫米，然后将薄纸糊在竹片和机身上。 将两根橡筋圈接起来，套入橡筋钩里，简易直升机就做成了。 用左手捏住机身，右手食指拨动桨柄，绕紧橡筋。待橡筋绕紧后，松开左手，直升机就能升空了。高青双语学校船模航模车模社团校本课程活动时间第九次活动内容风力小车模型活动器材风力小车模型材料、美工刀 尖嘴钳 老虎钳 铅笔 尺 透明胶带活动过程制作过程：用3064（毫米）木条二根做前架，10064（毫米）木条一根做车身。将前轮架与车身粘牢。找3个棋子作轮子。用大头针穿过前轮架和前轮并固定住，前轮的中心孔要略大于大头针，使轮子能灵活转动。再找一根自行车辐条，穿过车身的后端固定，将两个轮子装上，与前轮一样，后轮也能灵活转动。找一根塑料管剪成小段，分别套在两个后轮的左右，使后轮不能左右移动。用竹丝作桅杆，剪一张三角形的纸片作帆。将帆用透明胶纸粘在桅杆上。在车身上钻个小孔，插入桅杆。风力小车就完成了。测试：把风力小车放在平整的地面上，就能行驶。活动：比一比谁的小车跑得远。高青双语学校船模航模车模社团校本课程活动时间第十次活动内容齿轮传动电动车辆模型活动器材齿轮传动电动车辆模型材料、美工刀 尖嘴钳 老虎钳 铅笔 尺 透明胶带活动过程齿轮传动电动车模，是用电动机轴上的铜齿和后轴上的齿轮组成传动机构，来驱动车辆前进。 （1）底盘 用三合板按图8-23所示加工成车底盘的外形。在装轴架、电池极片和装电动机位置的两侧各打一个孔，准备装螺丝用。 （2）轴架 用2根7510（毫米）白铁皮，在距两端7毫米处各打一个能穿过车轴的小孔。并把两端弯成直角，固定在底盘上。 （3）车轴 用自行车辐条穿入轴架上，并在轴架两侧的车轴上各套上一节塑料管，防止车轴左右移动。在车轴的一端套上圆齿轮并固定住。用同样方法固定前轮轴架和轮轴。装上前后轮子。（4）电动机 用玩具电动机装上铜齿轮，然后用白铁皮将电动机包住固定起来，这时两个齿轮应当吻合。 （5）电池 用白铁皮做电池夹。用电线将电动机与电池夹连接起来，安装好开关。 安装完毕，注意检查各个部件安装是否正确。接通电源，检查齿轮是否太紧或太松，能否顺利带动后轮。高青双语学校船模航模车模社团校本课程活动时间第十一次活动内容“申江”号游艇模型的制作活动器材“申江”号游艇模型材料、美工刀 尖嘴钳 老虎钳 铅笔 尺 透明胶带活动过程推进器 游艇的推进器是螺旋桨，中心是桨毂，桨叶倾斜地安装在桨毂上，螺旋桨由发动机带动旋转时，好象螺丝钉在水中拧一样，推动船舶前进。申江号游艇模型的推进器为单三叶螺旋桨。舵系 舵是船舶控制航行方向的装置。这艘模型采用单悬挂式平衡舵，安装在船尾中纵剖面，便于调整。制作完成后，要注意几点：1、这是一艘电动机动力的自航模型，它离手后在水中航行时便不受任何控制，任其自己向前驶去，对于这类模型，都有航向和航速两方面的要求。航向要求准，航速则有两种衡量方法：一种是越快越好，另一种是要求符合航行的比例速度，过快或过慢都不好。2、放航之前，要在轴套管里注入一些润滑油，可以减小螺旋桨轴转动时的阻力，同时防止水由轴套管渗入船舱。把模型平稳地放于水面，检查模型静浮时水面是否与模型水线平齐。如果在制作时不注意控制重量，模型做得太重，静浮时吃水过深，航行起来阻力大，而且稍遇风浪或障碍，便有进水沉船的危险。吃水过浅也并不好，象一片漂浮的树叶那样容易受风浪影响，航行不稳。高青双语学校船模航模车模社团校本课程活动时间第十二次活动内容磁悬浮车模型活动器材磁悬浮车模型、美工刀 尖嘴钳 老虎钳 铅笔 尺 透明胶带活动过程制作方法：1、轨道：用五夹板锯一个直径50厘米圆盘，将塑料磁性条（五金店有购）用百得胶粘于圆盘四周作轨道（如图）。2、车模型：用木条、电动机等材料做成简易机车模型。3、悬浮方法：把机车模型放在圆盘的磁性轨道上，由于同极相斥原理，使模型悬浮在轨道上。4、悬浮限位方法：用长约25厘米的木条，一端钻孔插在圆心轴上，另一端粘牢磁悬浮车模型，使模型限位于圆盘轨道上方并悬浮着。先用手拨动测试，要求磁悬浮车能绕圆心轻松地运动。5、动力：在小电动机上装一只塑料螺旋桨，电动螺旋桨旋转产生动力。6、电源为外接型一用二节5号电池作电源（其中一节电源用于前进动力，另一节用于后退）。用一只双向闸刀做开关，控制车辆前进和后退。演示方法：打开开关，模型就能在轨道上悬浮着，飞速地作前进或后退运动了！高青双语学校船模航模车模社团校本课程活动时间第十三次活动内容AOO5“天驰”橡筋动力模型飞机活动器材AOO5“天驰”橡筋动力模型飞机材料、常用工具材料活动过程阅读说明。讲解制作中的重点。制作重点：翼形的调整仔细观察机翼泡末能看到上面有互相垂直的两道压痕，长的这条是用于定翼型弧度，短的这条是用于通过上折，再在下面粘三角塑料片以确定上反角。分别做下折和上折，然后分别通过粘不干胶贴纸加固和贴塑料片来固定。放飞要点：首先是绕橡筋的方法：左手捏住翼台处，右手顺时针方向通过食指的转动完成。在做正式飞行前的步骤如下：无动力投掷（分析机身的重心是否正确，整体平衡性如何）不要涂洗手液，绕50圈左右，检验飞行姿态，如果头太轻则把翼台往后移动少许，头太重则把翼台往前移动少许，直到小动力可以以最佳的30度爬升为止。正式大动力放飞（绕150-250圈）放飞的正确姿势如下：绕好橡筋后，右手捏住机身重心部位（翼台中间），左手将螺旋桨和机头一并捏住。双手自然上举，机头适当上翘（约1530度）并对正风向，机翼稍向右倾斜，先放开左手，几乎同时以适当的速度（略大于手掷滑翔）沿机身方向掷出模型。高青双语学校船模航模车模社团校本课程活动时间第十四次活动内容音乐门铃活动器材音乐门铃材料、常用工具材料活动过程一、认识零件：1、晶体三极管 （1）利用简易方法辨别三极管的三个极性。把9012的下面对着自己，管脚向下，从左向右依次是e,b,c。2、喇叭 把万用电表的功能档旋到“”档，量程档旋到r*1档，用红、黑表棒去任意触碰喇叭音圈的两端点，能听到“咯、咯 3、电容器 把万用电表的功能档旋转到“”档，量程档旋转到“r*10k档 用红、黑表棒迅速去触碰电容器的两金属引脚，发现表针在“”处微微动一下，说明对电容器瞬间充电。二、接线：1、 用焊接技术按实物图正确接线；2、 注意点（焊技、温度控制、零件引脚间的正确配接等）。 3、 触发a、b两端点，作品播放乐曲。三、通电测试。高青双语学校船模航模车模社团校本课程活动时间第十五次活动内容手摇发电机活动器材手摇发电机：（组装套件）、常用工具材料活动过程1、制作：照下图用转轴螺橄把长短支架和大、小齿轮，大、小皮带轮固定在一起（注意大、小齿轮要咬合紧），固定牢发电机底座，套上皮带，装好手柄（松紧适度便于快速转动），联接一个发光二极管。手摇发电机就制作成功了。2、演示：左手握住手柄，右手握住摇把顺时针方向快速转动，发电机发出电流，灯亮。3、创意制作：、小台灯：做个精美台灯（发光二极管当灯泡），手摇台灯亮。、精灵小老鼠（或会眨眼的小猫等）利用齿轮的拨动制成“一通、一断的开关”控制二个发光管不停的闪动。、节日彩灯：利用皮带轮的转动制作一个拨动开关（换向开关）使红绿彩灯交替发亮。
