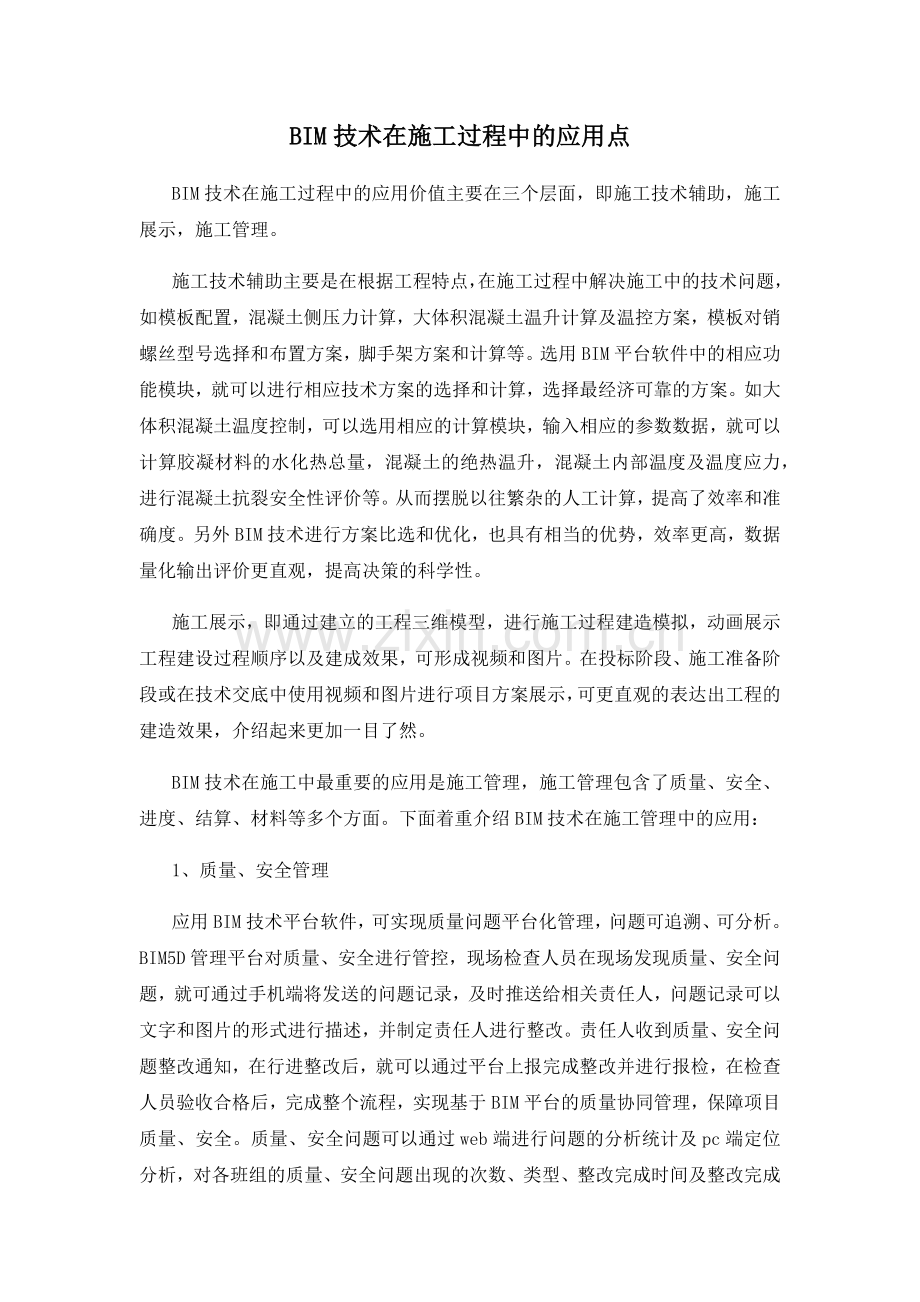

BIM技术在施工过程中的应用点
BIM技术在施工过程中的应用价值主要在三个层面，即施工技术辅助，施工展示，施工管理。
施工技术辅助主要是在根据工程特点，在施工过程中解决施工中的技术问题，如模板配置，混凝土侧压力计算，大体积混凝土温升计算及温控方案，模板对销螺丝型号选择和布置方案，脚手架方案和计算等。选用BIM平台软件中的相应功能模块，就可以进行相应技术方案的选择和计算，选择最经济可靠的方案。如大体积混凝土温度控制，可以选用相应的计算模块，输入相应的参数数据，就可以计算胶凝材料的水化热总量，混凝土的绝热温升，混凝土内部温度及温度应力，进行混凝土抗裂安全性评价等。从而摆脱以往繁杂的人工计算，提高了效率和准确度。另外BIM技术进行方案比选和优化，也具有相当的优势，效率更高，数据量化输出评价更直观，提高决策的科学性。
施工展示，即通过建立的工程三维模型，进行施工过程建造模拟，动画展示工程建设过程顺序以及建成效果，可形成视频和图片。在投标阶段、施工准备阶段或在技术交底中使用视频和图片进行项目方案展示，可更直观的表达出工程的建造效果，介绍起来更加一目了然。
BIM技术在施工中最重要的应用是施工管理，施工管理包含了质量、安全、进度、结算、材料等多个方面。下面着重介绍BIM技术在施工管理中的应用：
1、 质量、安全管理

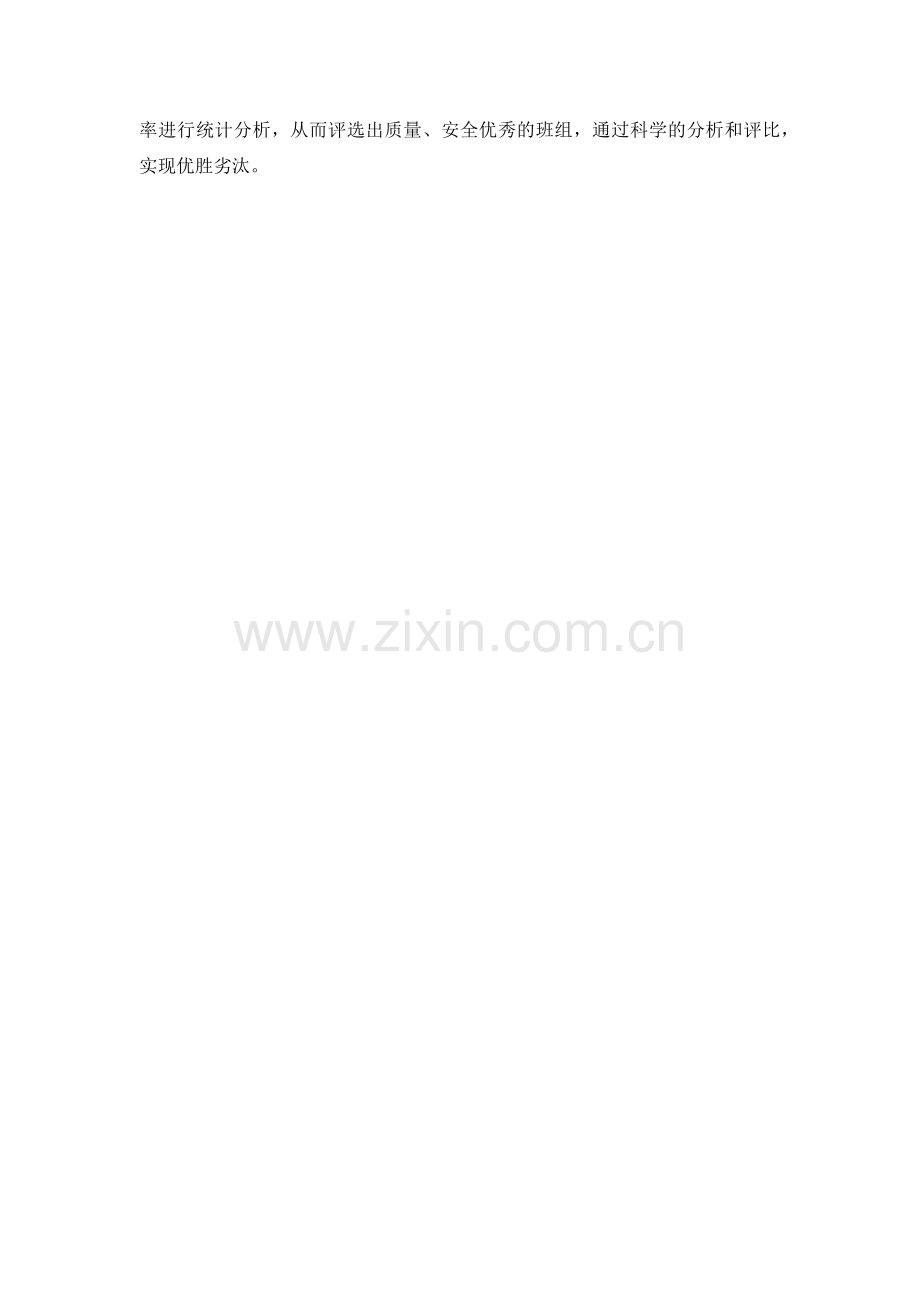

应用BIM技术平台软件，可实现质量问题平台化管理，问题可追溯、可分析。BIM5D管理平台对质量、安全进行管控，现场检查人员在现场发现质量、安全问题，就可通过手机端将发送的问题记录，及时推送给相关责任人，问题记录可以文字和图片的形式进行描述，并制定责任人进行整改。责任人收到质量、安全问题整改通知，在行进整改后，就可以通过平台上报完成整改并进行报检，在检查人员验收合格后，完成整个流程，实现基于BIM平台的质量协同管理，保障项目质量、安全。质量、安全问题可以通过web端进行问题的分析统计及pc端定位分析，对各班组的质量、安全问题出现的次数、类型、整改完成时间及整改完成率进行统计分析，从而评选出质量、安全优秀的班组，通过科学的分析和评比，实现优胜劣汰。

2、 进度管理
通过5D BIM平台，可以实现进度的可视化交底和实时动态分析管理。在制定进度计划时，将建筑模型拆分成构件和工序，构件和工序再通过顺序和时间进行关联，即可在平台上实现可视化的进度计划编排，直观的反应出工程进度计划。在项目实施过程中，可通过录入构件与工序的实际完成时间，实现现场的进度跟踪，并通过与原进度计划的比对，找出进度的偏差，通过分析，用绿色表示进度提前，红色表示进度滞后，并可据此及时调整工程进度计划，实现进度控制的动态管理。
3、 结算管理
建筑信息模型（BIM）其本质是数字化的三维模型，其本身已经包含了长度、面积、体积等几何数据，另外还可以集成密度等其他物理信息，通过这些数据，在选择相应的构件后，就可以根据需要提取相应的工程量数据。只要在平台上将构件与对应的清单项目关联，就可以自动统计出工程量。另外，还可以根据时间、空间等条件进行专项统计，比如根据当月实际进度统计工程量，根据计划进度统计某一个月的工程量，根据混凝土强度统计混凝土量，根据工程部位统计工程量，根据构件统计工程量等。BIM计算提量对于异形构件的算量可以大大提高算量的效率和准确性。
4、 材料管理
材料管理也是基于建筑信息模型（BIM）和工程进度计划，可以提前制定出材料的计划用量和到货时间，这样可以提前制定出计划，方便采购和资金安排。在材料使用过程中，将材料的领用对照相应的构件和班组，按计划领用。将材料的实际领用量和流向录入BIM平台，可分析出实际领用量和计划量的偏差，还可以分析出领用偏差发生在哪个班组和哪个构件，可以有针对性的查找源头，分析原因，以数据说话，科学管理，精细化管理，最终达到降低成本的目的。

BIM5D平台，可以在PC端，手机端，网页端实现施工各要素的跟踪管理，灵活方便，而且及时，使得项目管理的效率极大提高。
