各种桩基施工的主要设备及参数.doc

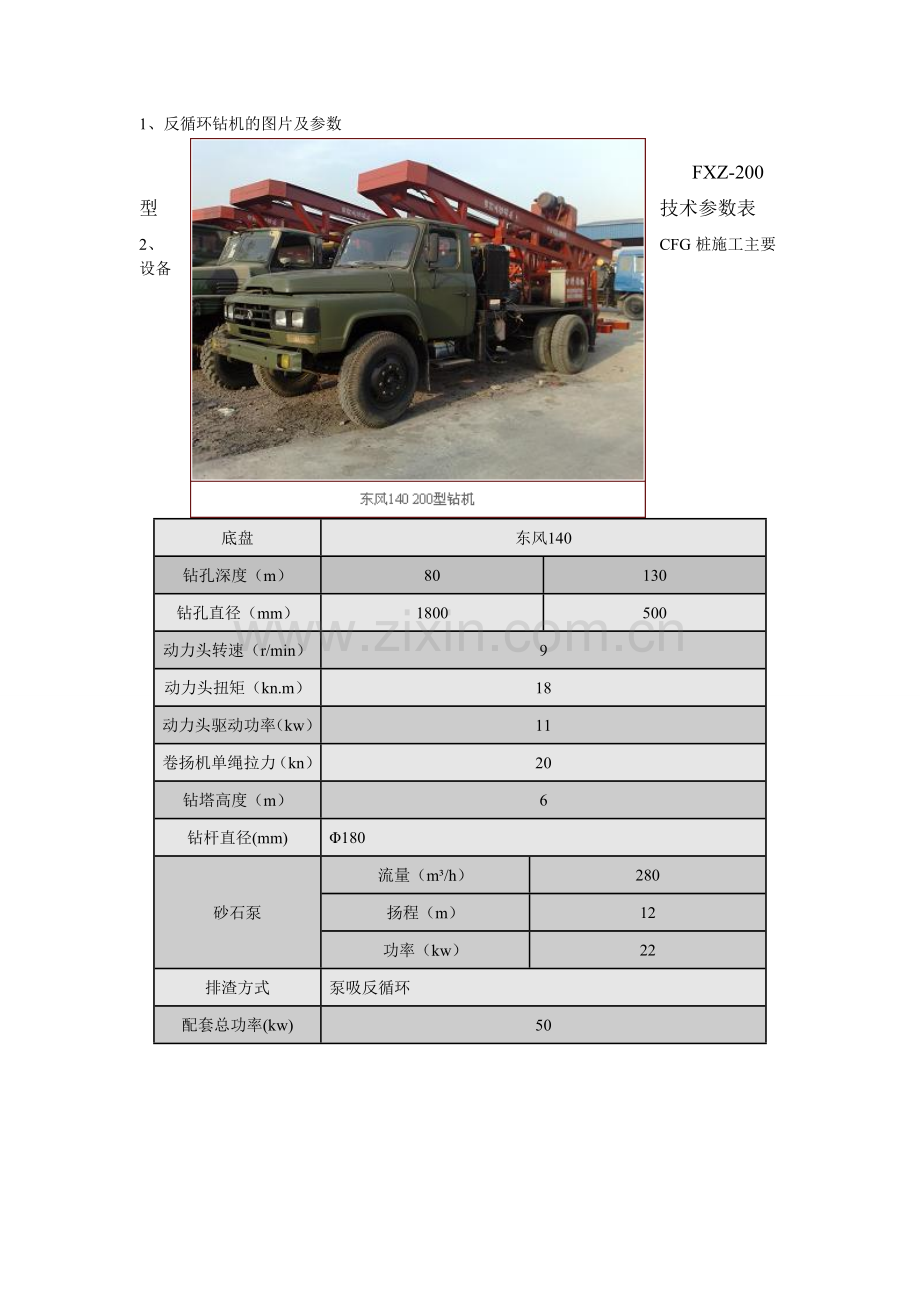

1、反循环钻机的图片及参数

底盘
东风140
钻孔深度（m）
80
130
钻孔直径（mm）
1800
500
动力头转速（r/min）
9
动力头扭矩（kn.m）
18
动力头驱动功率（kw）
11
卷扬机单绳拉力（kn）
20
钻塔高度（m）
6
钻杆直径(mm)
Φ180
砂石泵
流量（m³/h）
280
扬程（m）
12
功率（kw）
22
排渣方式
泵吸反循环
配套总功率(kw)
50
FXZ-200型技术参数表
2、CFG桩施工主要设备

ZKL800BD技术参数
钻孔直径（mm） 600-800
钻孔深度（m） 16-20
总功率（KW） 37*2
最大扭矩（KN·m） 30.7
钻杆转速（r/min） 23/40
最大提升力（KN） 240
工作面坡度（°） 2
行走方式 步履式
立柱调整范围（°） ±2
步长（m） 1.1
行走速度（m/min） 3.5/5.1
回转速度（r/min） 0-1.38
回转角度（°） 360
运输方式 拖挂+解体散件
运输状态转弯半径（m） 8
外形尺寸（长*宽*高）（m）
整机质量（t） 30
3、 强夯施工主要设备
1．机具设备
（1）夯锤：采用20t夯锤，用钢板作成组合成的夯锤（如下图）。夯锤底面为圆形，锤底直径为2m。夯锤中设2个直径250mm上下贯通的排气孔，减小锤底与土面间形成真空产生的强吸附力和夯锤下落时的空气阻力。

装配式钢夯锤图
1-50mm厚钢板底盘；2-15mm厚钢板外壳；3-30mm厚钢板顶板；
4-中间块（50mm厚钢板）；5-φ50mm吊环；6-φ200mm排气孔；7-M48mm螺栓
（2）起重设备：由于履带式起重机重心低，稳定性好，行走方便，使用起重量为50t的履带式起重机（带摩擦离合器）（如下图）。

用履带式起重机强夯图
1-夯锤；2-自动脱钩装置；3=起重臂杆；4-拉绳；5-锚绳；6-废轮胎
（3）脱钩装置：通过动滑轮组用脱钩装置来起落夯锤。自动脱钩器由吊环、耳板、销环、吊钩等组成（如下图）。拉绳一端固定在销柄上，另一端穿过转向滑轮，固定在悬臂杆底部横轴上，当夯锤起吊到要求高度，升钩拉绳随即拉开销柄，夯锤便自动脱钩下落，同时可控制每次夯击落距一致。

强夯自动脱钩器图
1-吊环；2-耳板；3-销环轴辊；4-销柄；5-拉绳
（4） 锚系设备：当用起重机起吊夯锤时，为防止夯锤突然脱钩使起重臂后倾和减小对臂杆的振动，应用T1-100型推土机一台设在起重机的前方作地锚（如上图），在起重机臂杆的顶部与推土机之间用两根钢丝绳连接，推土机还可用于夯完后作表土推平、压实工作。
4、 振冲碎石桩、砂桩主要施工设备

DZ系列耐震电机振动锤参数

. . . .
