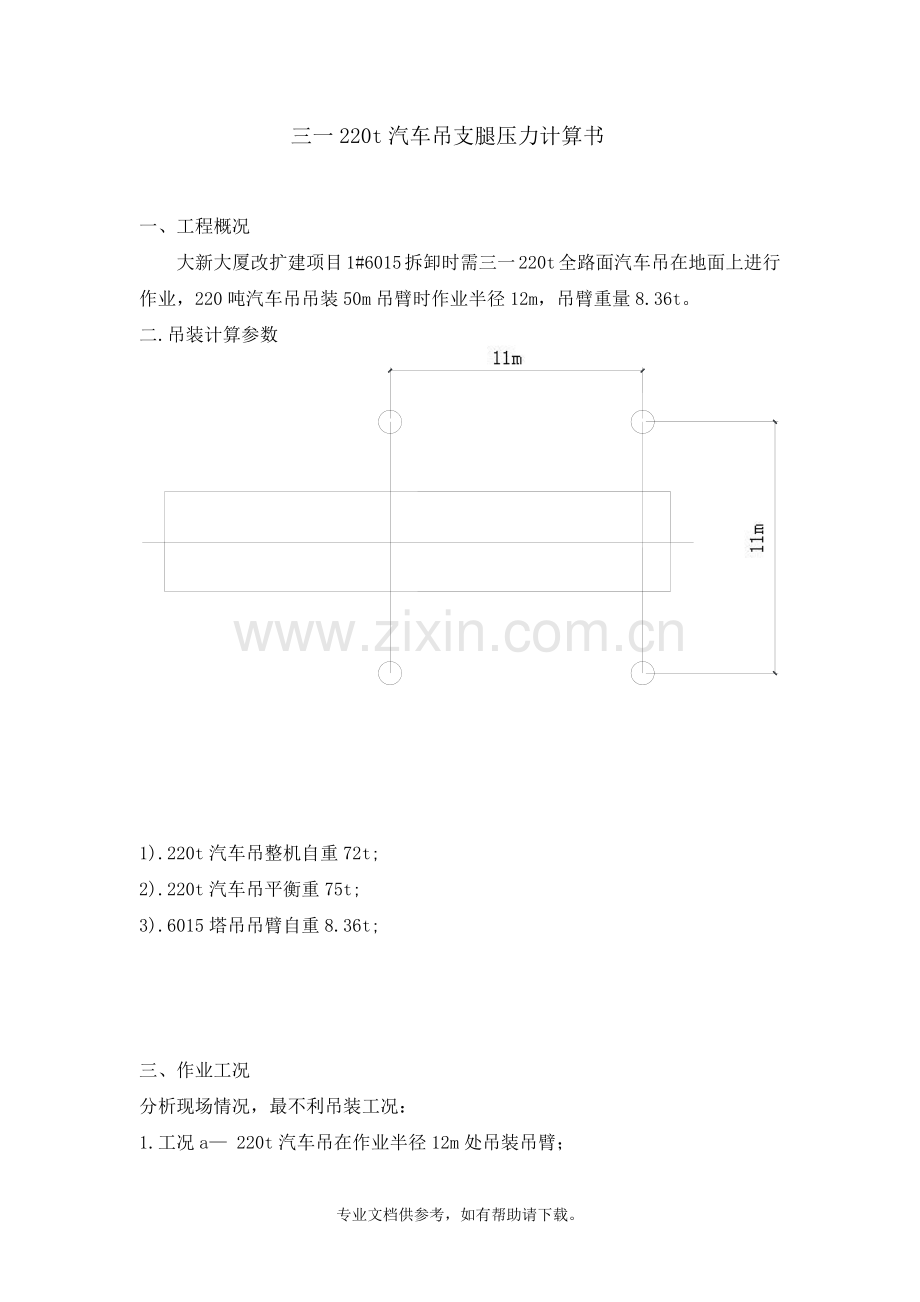

三一220t汽车吊支腿压力计算书

一、工程概况
大新大厦改扩建项目1#6015拆卸时需三一220t全路面汽车吊在地面上进行作业，220吨汽车吊吊装50m吊臂时作业半径12m，吊臂重量8.36t。
二. 吊装计算参数

1).220t汽车吊整机自重72t;
2).220t汽车吊平衡重75t;
3).6015塔吊吊臂自重8.36t;

三、作业工况
分析现场情况，最不利吊装工况：
1.工况a— 220t汽车吊在作业半径12m处吊装吊臂；

四、支腿压力计算

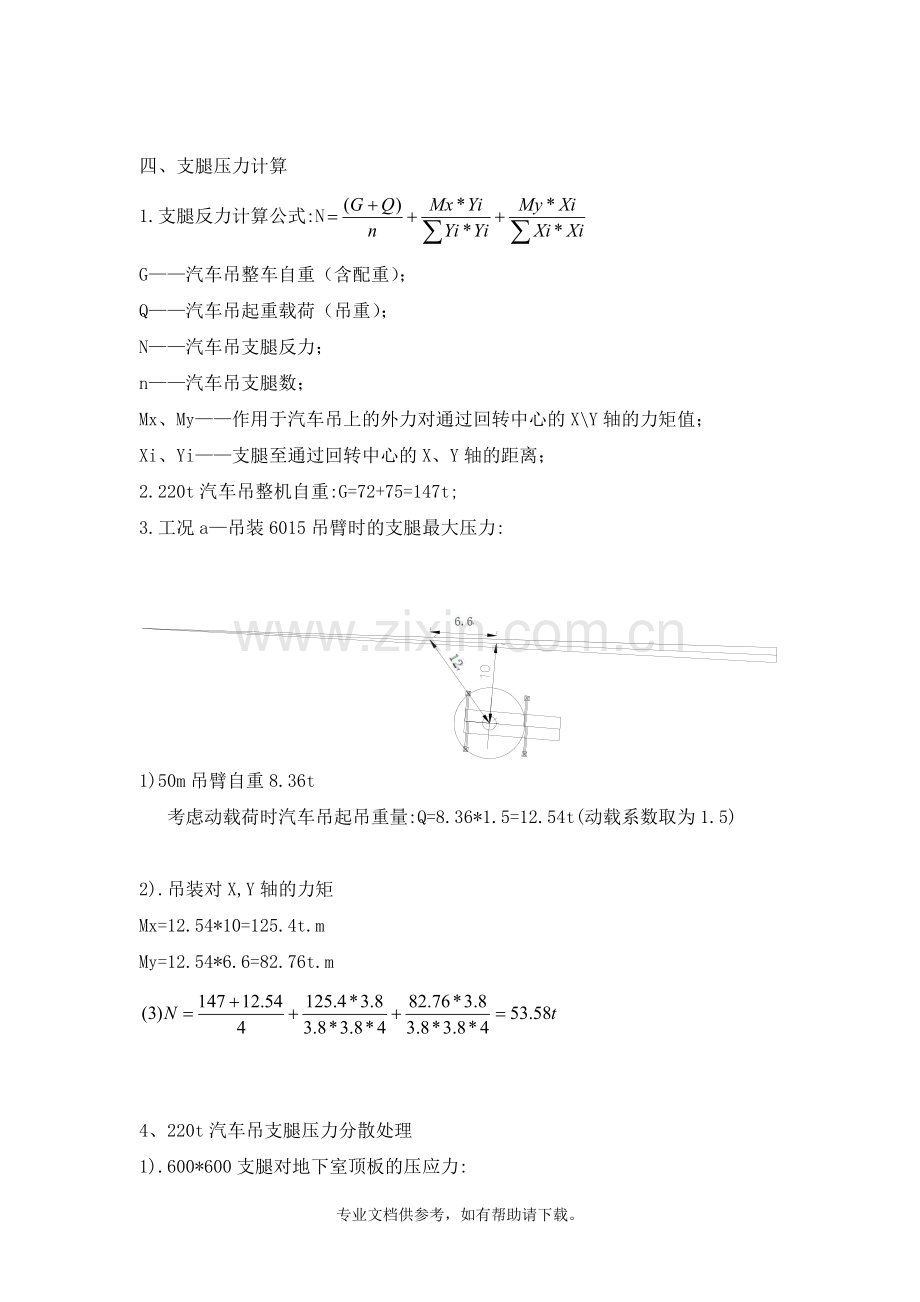

1.支腿反力计算公式:N
G——汽车吊整车自重（含配重）；
Q——汽车吊起重载荷（吊重）；
N——汽车吊支腿反力；
n——汽车吊支腿数；
Mx、My——作用于汽车吊上的外力对通过回转中心的X\Y轴的力矩值；
Xi、Yi——支腿至通过回转中心的X、Y轴的距离；
2.220t汽车吊整机自重:G=72+75=147t;
3.工况a—吊装6015吊臂时的支腿最大压力:

1)50m吊臂自重8.36t
考虑动载荷时汽车吊起吊重量:Q=8.36*1.5=12.54t(动载系数取为1.5)

2).吊装对X,Y轴的力矩
Mx=12.54*10=125.4t.m
My=12.54*6.6=82.76t.m

4、220t汽车吊支腿压力分散处理
1).600*600支腿对地下室顶板的压应力:
工况中取吊装吊臂时支腿最大压力N=53.58t
P=

2).在4个支腿下垫2m*2m钢板进行分散处理时支腿压应力:
P=

吊车支腿压力示意图
