直线的投影-机械制图-作业练习题.doc

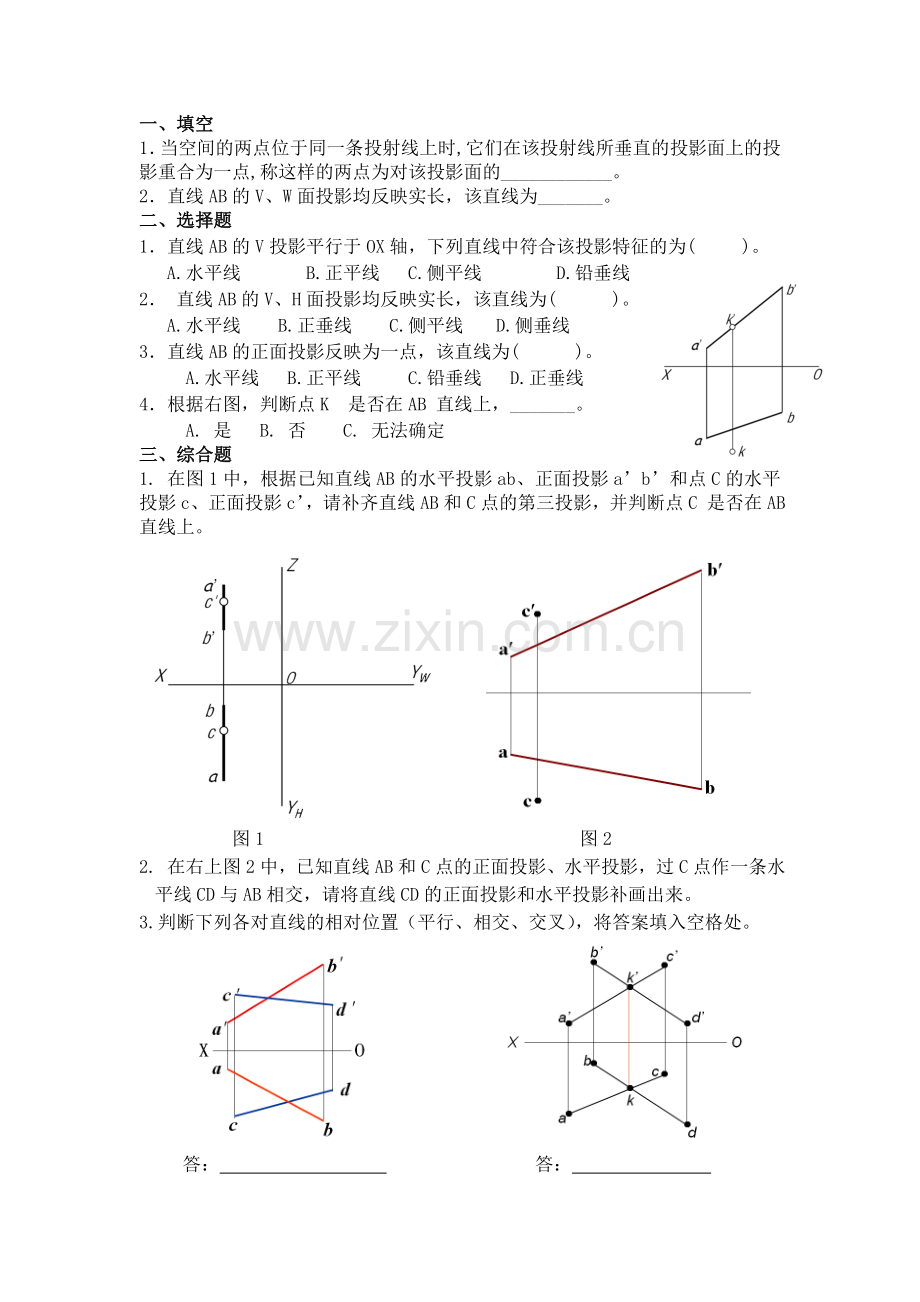

一、填空
1．当空间的两点位于同一条投射线上时,它们在该投射线所垂直的投影面上的投影重合为一点,称这样的两点为对该投影面的____________。
2．直线AB的V、W面投影均反映实长，该直线为_______。
二、选择题
1．直线AB的V投影平行于OX轴，下列直线中符合该投影特征的为( )。
A.水平线 B.正平线 C.侧平线 D.铅垂线
2． 直线AB的V、H面投影均反映实长，该直线为( )。
A.水平线 B.正垂线 C.侧平线 D.侧垂线
3．直线AB的正面投影反映为一点，该直线为( )。
A.水平线 B.正平线 C.铅垂线 D.正垂线
4．根据右图，判断点K 是否在AB 直线上，_______。
A. 是 B. 否 C. 无法确定
三、综合题
1. 在图1中，根据已知直线AB的水平投影ab、正面投影a’b’和点C的水平投影c、正面投影c’，请补齐直线AB和C点的第三投影，并判断点C 是否在AB 直线上。
图1 图2
2. 在右上图2中，已知直线AB和C点的正面投影、水平投影，过C点作一条水平线CD与AB相交，请将直线CD的正面投影和水平投影补画出来。
3.判断下列各对直线的相对位置（平行、相交、交叉），将答案填入空格处。
答： 答：

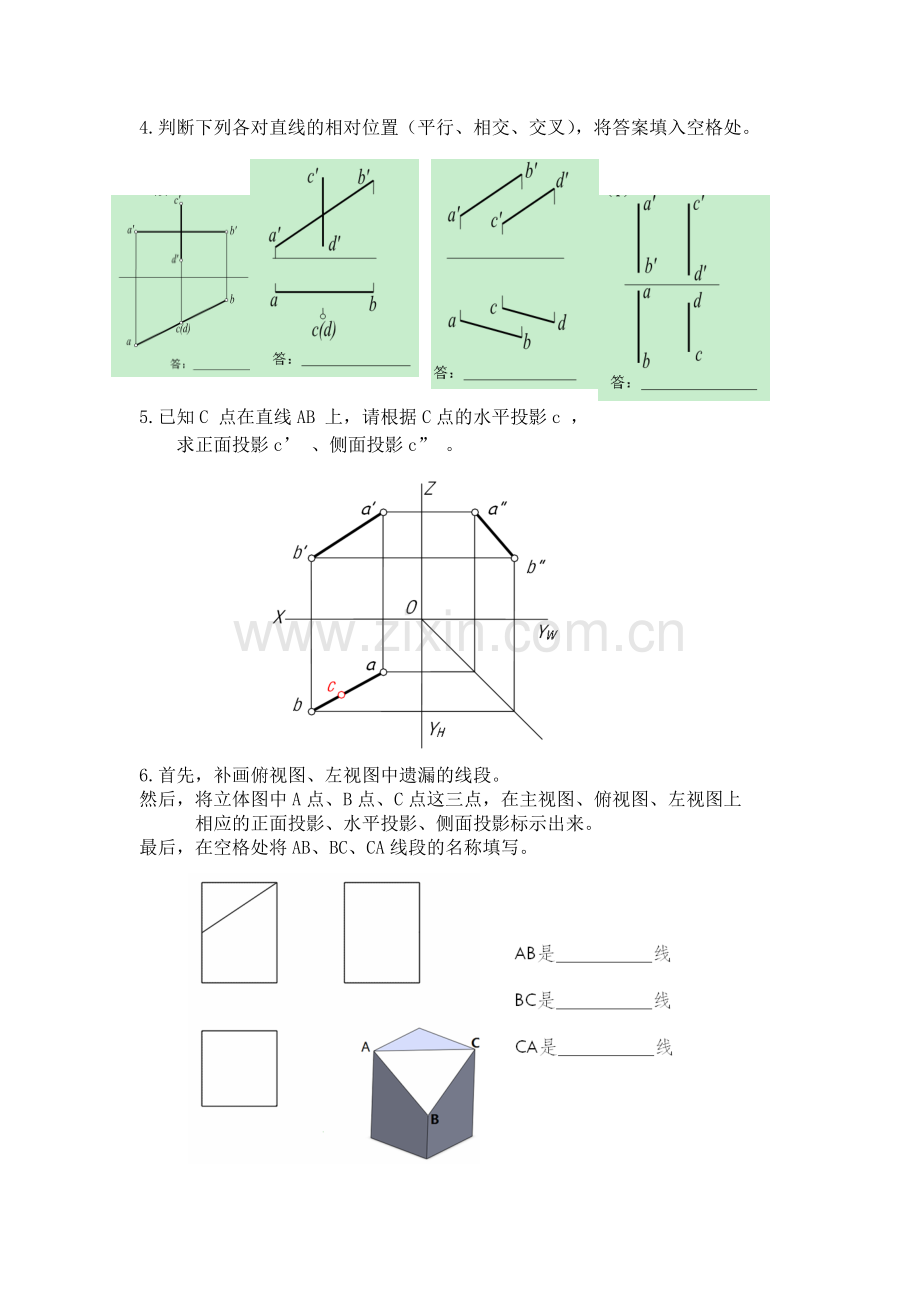

4.判断下列各对直线的相对位置（平行、相交、交叉），将答案填入空格处。
5.已知C 点在直线AB 上，请根据C点的水平投影c ，
求正面投影c’ 、侧面投影c” 。
6.首先，补画俯视图、左视图中遗漏的线段。
然后，将立体图中A点、B点、C点这三点，在主视图、俯视图、左视图上
相应的正面投影、水平投影、侧面投影标示出来。
最后，在空格处将AB、BC、CA线段的名称填写。
