电工技术基础试题期末考试.doc

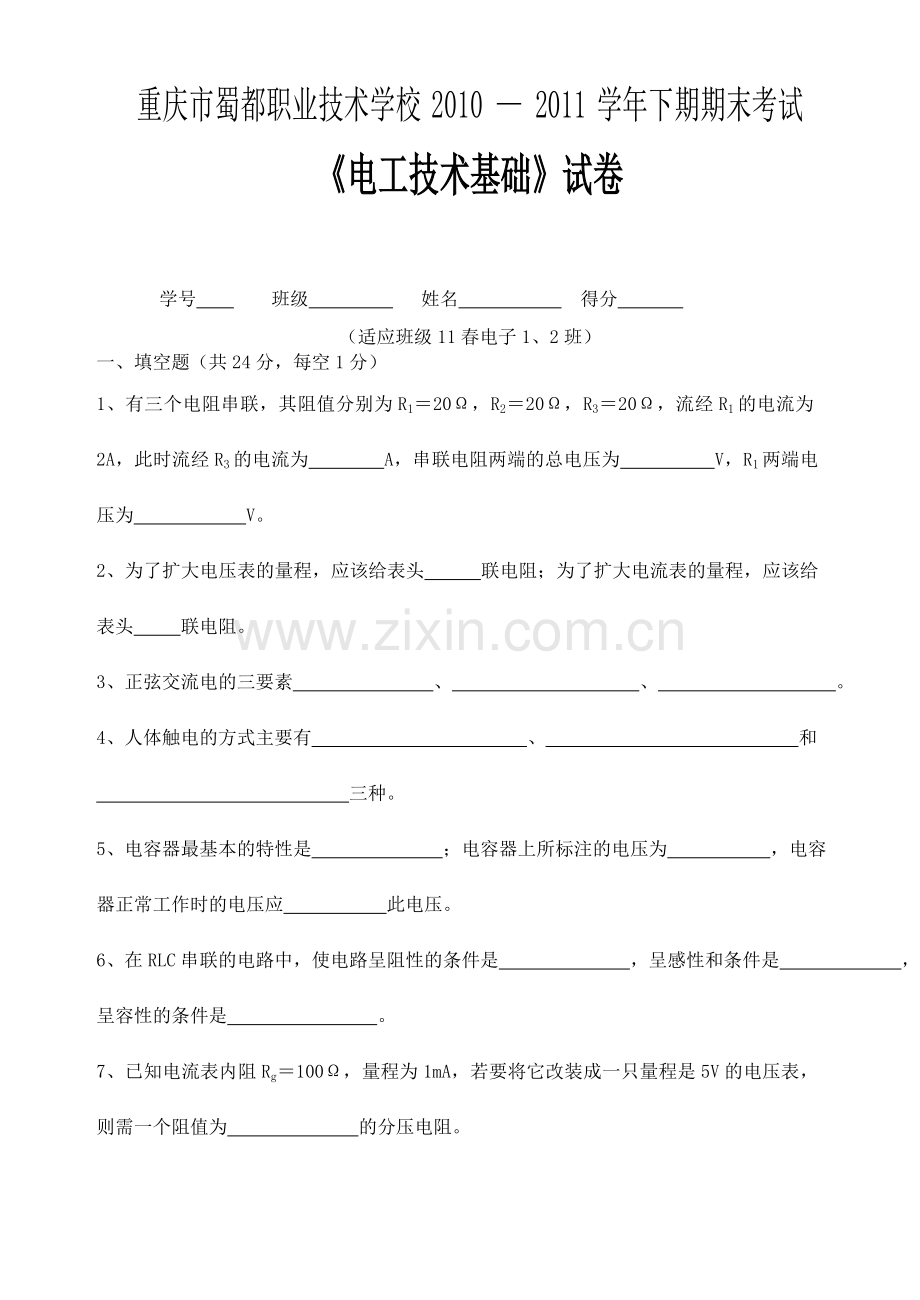

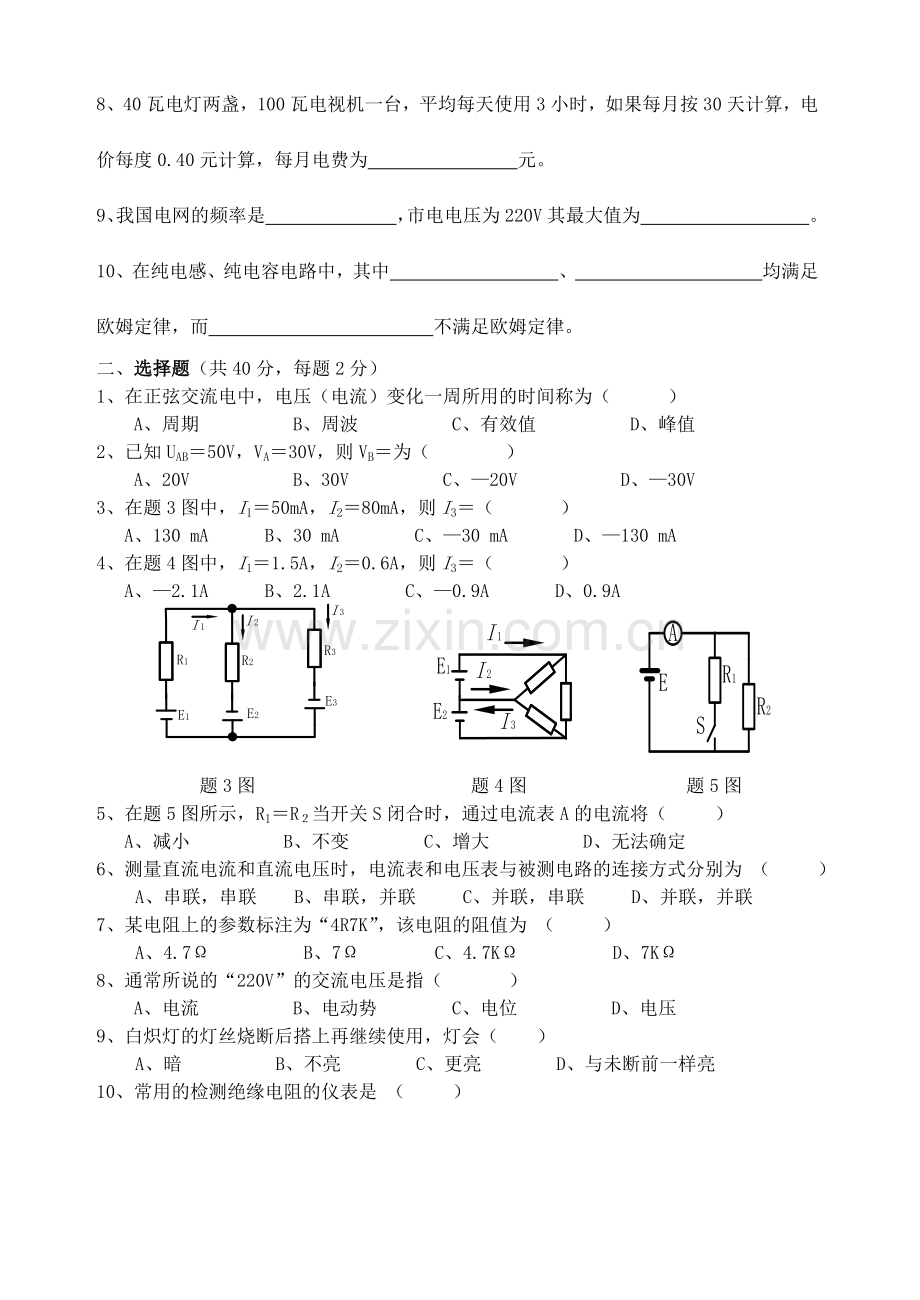

重庆市蜀都职业技术学校2010 2011学年下期期末考试电工技术基础试卷学号 班级 姓名 得分 （适应班级11春电子1、2班）一、 填空题（共24分，每空1分）1、有三个电阻串联，其阻值分别为R120，R220，R320，流经R1的电流为2A，此时流经R3的电流为A，串联电阻两端的总电压为V，R1两端电压为V。2、为了扩大电压表的量程，应该给表头 联电阻；为了扩大电流表的量程，应该给表头 联电阻。3、正弦交流电的三要素 、 、 。4、人体触电的方式主要有 、 和 三种。5、电容器最基本的特性是 ；电容器上所标注的电压为 ，电容器正常工作时的电压应 此电压。6、在RLC串联的电路中，使电路呈阻性的条件是 ，呈感性和条件是 ，呈容性的条件是 。7、已知电流表内阻Rg100，量程为1mA，若要将它改装成一只量程是5V的电压表，则需一个阻值为的分压电阻。8、40瓦电灯两盏，100瓦电视机一台，平均每天使用3小时，如果每月按30天计算，电价每度0.40元计算，每月电费为元。9、我国电网的频率是，市电电压为220V其最大值为。10、在纯电感、纯电容电路中，其中、均满足欧姆定律，而不满足欧姆定律。二、 选择题（共40分，每题2分）1、在正弦交流电中，电压（电流）变化一周所用的时间称为（）A、周期B、周波C、有效值D、峰值2、已知UAB50V，VA30V，则VB为（）A、20V B、30V C、20V D、30V 3、在题3图中，I150mA，I280mA，则I3（ ） A、130 mA B、30 mA C、30 mA D、130 mA4、在题4图中，I11.5A，I20.6A，则I3（ ） A、2.1A B、2.1A C、0.9A D、0.9A 题3图 题4图 题5图5、在题5图所示，R1R当开关S闭合时，通过电流表A的电流将（ ） A、减小 B、不变 C、增大 D、无法确定 6、测量直流电流和直流电压时，电流表和电压表与被测电路的连接方式分别为 （ ）A、串联，串联 B、串联，并联 C、并联，串联 D、并联，并联7、某电阻上的参数标注为“4R7K”，该电阻的阻值为 （ ）A、4.7 B、7 C、4.7K D、7K8、通常所说的“220V”的交流电压是指（ ）A、电流 B、电动势 C、电位 D、电压9、白炽灯的灯丝烧断后搭上再继续使用，灯会（ ）A、暗 B、不亮 C、更亮 D、与未断前一样亮10、常用的检测绝缘电阻的仪表是 （ ） A、万用表 B、兆欧表 C、伏特表 D、电流表11、在RLC串联电路中，当XL XC时，电路呈感性，总电压与电流的相位关系为（ ） A、总的电压超前于电流一个小于的角； B、总电压于电流同相 C、总电压超前于电流； D、总的电压滞后于电流一个小于的角；12、在题12图所示，电源电动势E12V，电源内阻r1，电阻R24，问流过电阻R的电流是（ ）。 A、0.5V B、0.5V C、0.48V D、0.48VCORLL CCC题14图13、在题13图所示中，已知E8V（电源内阻不计），开关S在闭合瞬间电路中电赶线圈的端电压为（ ）A、8V B、2V C、2.42V D、0V 14、在题14图中所示的交流相量图中，可以看到该电路性质属于（ ）A、呈电阻性 B、呈电感性 C、呈电容性 D、不能确正15、电容的单位是（ ） A、特斯拉 B、韦伯 C、法拉 D、亨利16、在正弦交流电中，电压（电流）变化一周所用的时间称为（ ） A、周波 B、周期 C、频率 D、角频率17、两正弦交流电表达式为1380V，2380V，则1与2的相位关系为（ ） A、1超前 B、1滞后 C、同相 D、正交18、如下图示，电路的属性为（ ） A、阻性 B、容性 C、感性 D、都不是19、对于RLC串联电路中，下列表达式正确的是（ ）A、Z B、UUR+UL+UCC、ZR+ XL+XC D、U22、20、电路如图所示,已知R1R2R312，则A、B之间的等效电阻为（ ） A、36 B、18 C、8 D、4三、 判断题（共10分，每题1分）1、 无论将电容器接在直流电源上或交流电源上，它的电容量都是不变的。 （ ）2、 万用表分为指针式万用表和数字式万用表两种。 （ ）3、 串联电路中，总电阻值恒大于组成该电路的任何一电阻值。 （ ）4、 大小和方向随时间变化的电流都称为正弦交流电。 （ ）5、 白炽灯、电烙铁是电阻性器件，电炉丝是电感性器件。 （ ）6、 电动势的单位和电压的单位单位都是伏特，用符号“V”。 （ ）7、 在直流电路中，电容器视为开路，纯电感线圈视为短路。 （ ）8、 为提高电容器的耐压，可将几只电容器串联使用。 （ ）9、 通电线圈在磁场中的受力方向可用左手定则判断，也可用右手定则判断。 （ ）10、 用兆欧表测电阻时，人可以同时接触兆欧表的两个检测端 （ ） 四、计算题 1、已知正弦交变电动势e220sin(314t 3)V，试求：该电动势的最大值Em、有效值E、角频率、频率和初相位o，并指出其中的三要素。（10分）2、如图所示，求（1）写出a、b两个节点的电流方程；（2）写出电路的网孔回路电压方程。（16分） （注：文档可能无法思考全面，请浏览后下载，供参考。可复制、编制，期待你的好评与关注）
