图纸编码及填写规范
技术部 王峰
一 、目的
加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。
二 、适用范围
适用于技术部所有设计、工艺图纸的编码及管理。
三、 定义
本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。
四、一般要求
4. 1 每个产品、部件、零件的图样和文件均应有独立的代号。
4. 1.1 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。
4. 1. 2 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。
4. 1.3 同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。
4. 1.4 通用件的编号应参照JB/T5054.8 或按企业标准的规定。
4. 1.5 借用件的编号应采用被借用件的代号。
五、 主要内容
1、 软件的使用
技术部机械制图统一采用 AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。
2、图纸编号规则
1） 产品编号
XXX·XX ·XX
产品代号
序号

公司代号

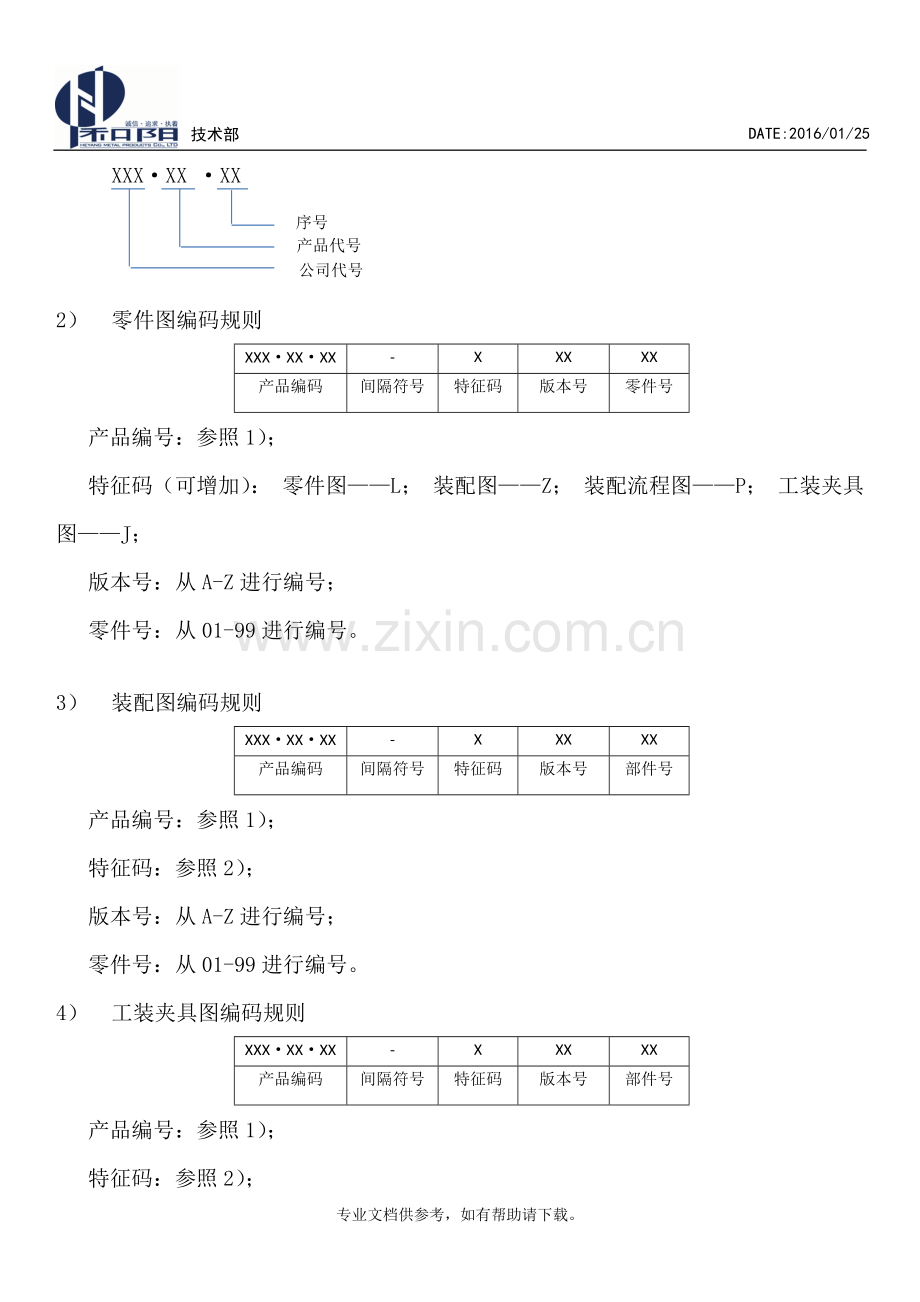

2） 零件图编码规则
XXX·XX·XX
-
X
XX
XX
产品编码
间隔符号
特征码
版本号
零件号
产品编号：参照1）；
特征码（可增加）： 零件图——L； 装配图——Z； 装配流程图——P； 工装夹具图——J；
版本号：从A-Z进行编号；
零件号：从01-99进行编号。

3） 装配图编码规则
XXX·XX·XX
-
X
XX
XX
产品编码
间隔符号
特征码
版本号
部件号
产品编号：参照1）；
特征码：参照2）；
版本号：从A-Z进行编号；
零件号：从01-99进行编号。
4） 工装夹具图编码规则
XXX·XX·XX
-
X
XX
XX
产品编码
间隔符号
特征码
版本号
部件号
产品编号：参照1）；
特征码：参照2）；
版本号：从A-Z进行编号；
零件号：从01-99进行编号。
5） 装配流程图编码规则
XXX·XX·XX
-
X
XX
产品编码
间隔符号
特征码
图号
产品编号：参照1）；
特征码：参照2）；
图号：从01-99进行编号。
6） 标准件不进行编号，但必须写明对应国标、品名及规格等参数；
7） 在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。
3、图纸引用方法
在新开发的机型中，如需要引用原有机型的图纸时，只需在新开发机型的BOM表中列出 所引用的图纸号，必须写清楚该图纸的版本号。若原有机型中被引用的图纸进行改动，图纸编号不变，而只更改该图纸的版本号。
4、标题栏的填写
1）图纸比例采用1∶1，图框和标题栏可根据零件实际大小适当放大和缩小；
2）图纸版本必须填写，涉及图纸引用问题；
3）零件图必须填写材料，图号和零件名称；
4）技术文件更改采用划改（不允许用修正液涂改），将需要更改的部分用细实线划掉（被划掉部分应能清楚地看出更改前的情况），然后标注上新的尺寸/文字等，在靠近更改部位写上更改标记（用加圈的小写英文字母表示），并在更改栏中填写上相关的内容。
六、实施
本规范自下发之日起开始实施，解释权归技术部。
