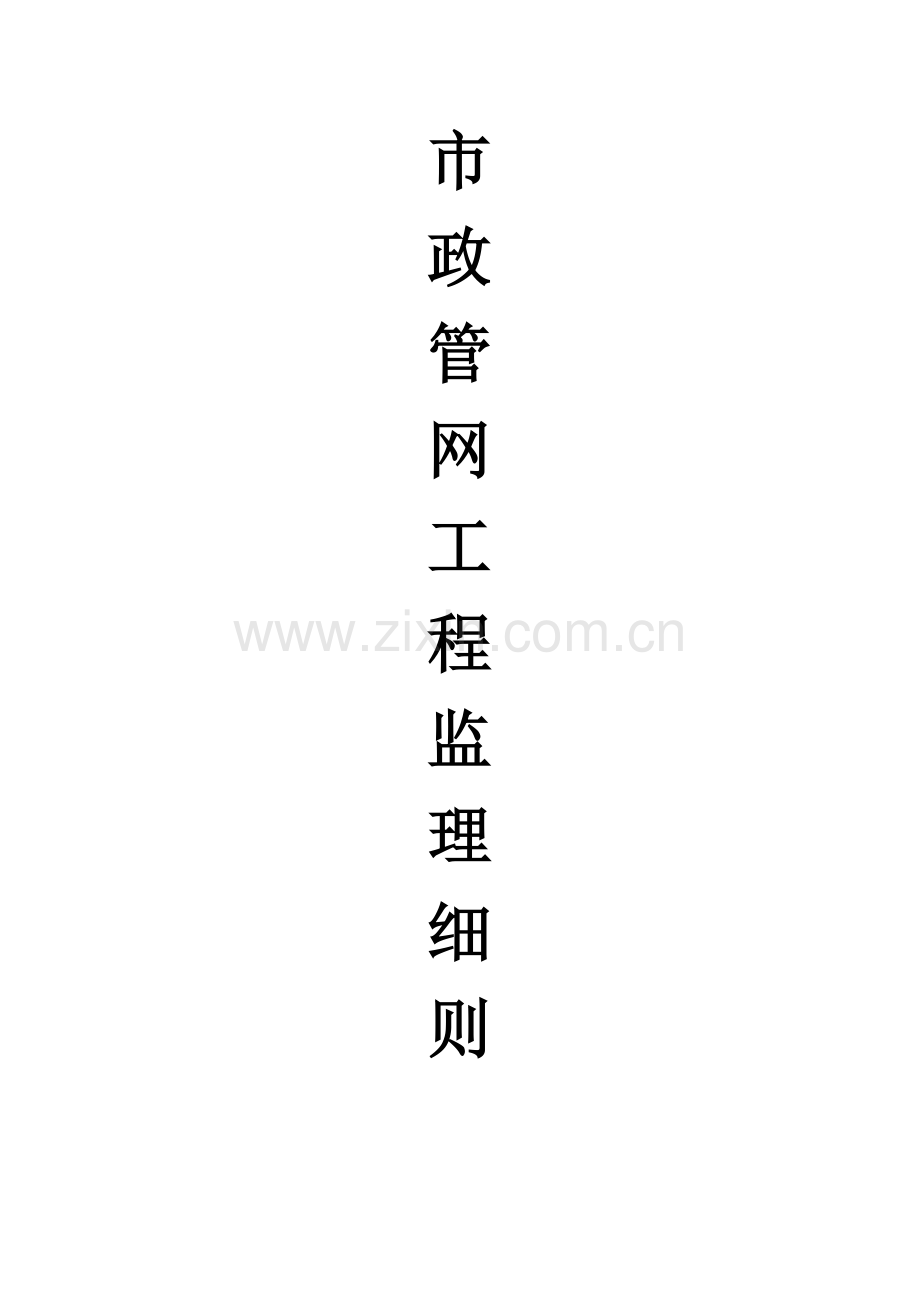

市
政
管
网
工
程
监
理
细
则

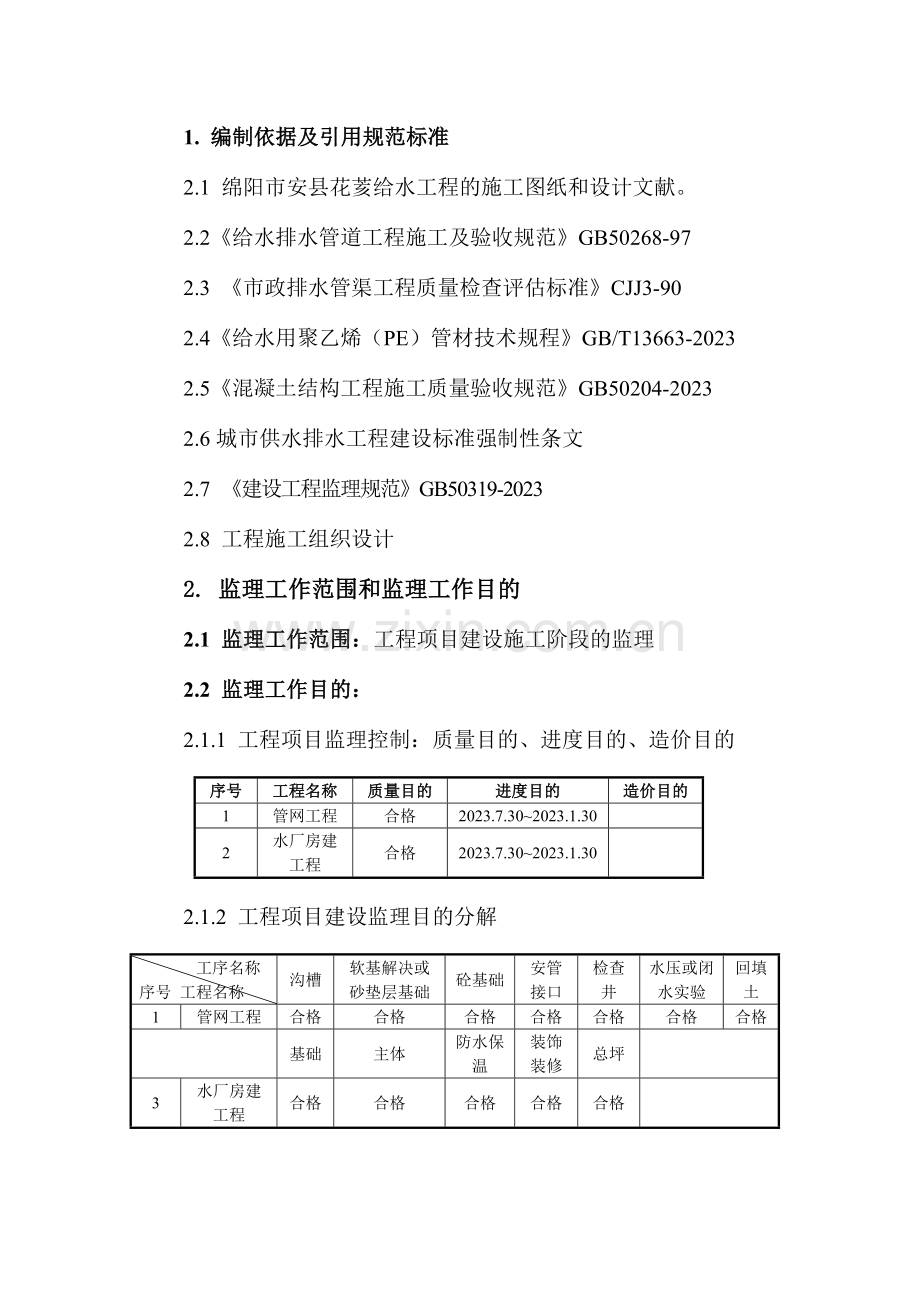

1. 编制依据及引用规范标准
2.1 绵阳市安县花荄给水工程的施工图纸和设计文献。
2.2《给水排水管道工程施工及验收规范》GB50268-97
2.3 《市政排水管渠工程质量检查评估标准》CJJ3-90
2.4《给水用聚乙烯（PE）管材技术规程》GB/T13663-2023
2.5《混凝土结构工程施工质量验收规范》GB50204-2023
2.6城市供水排水工程建设标准强制性条文
2.7 《建设工程监理规范》GB50319-2023
2.8 工程施工组织设计
2. 监理工作范围和监理工作目的
2.1 监理工作范围：工程项目建设施工阶段的监理
2.2 监理工作目的：
2.1.1 工程项目监理控制：质量目的、进度目的、造价目的
序号
工程名称
质量目的
进度目的
造价目的
1
管网工程
合格
2023.7.30~2023.1.30

2
水厂房建工程
合格
2023.7.30~2023.1.30

2.1.2 工程项目建设监理目的分解
工序名称
序号 工程名称
沟槽
软基解决或砂垫层基础
砼基础
安管
接口
检查井
水压或闭水实验
回填土
1
管网工程
合格
合格
合格
合格
合格
合格
合格

基础
主体
防水保温
装饰装修
总坪

3
水厂房建工程
合格
合格
合格
合格
合格

3. 给水管道工程质量监理
本工程给水管道材质为PE管，对管材质量、管道接口有更严格的规定。
在每道工序开工前，监理员应督促承包人的每道工序具体准备工作、施工组织设计中的施工措施和施工方案的贯彻情况，监理施工过程中的质量状况，在承包人自检的基础上，复查各工序的工程质量，发现不合格者，责令承包人返工直至合格，待给水管道工程所有施工完毕后进行现场抽样检查，确认合格后，签认给水管道工程竣工验收证书。
给水管道工程质量监理工作流程，见图5-1。
3.1 给水管道工程测量放样质量监理
给水管道工程测量放样质量规定参照本细则排水管道测量放样质量监理规定进行。
3.2 给水管道沟槽开挖质量监理
给水管道沟槽开挖质量监理参照本细则排水管道沟槽开挖质量监理规定进行。
当施工组织设计中提出运用原状土作为管端堵头后背进行管道水压实验时，应检查预留原装土体的预留位置、厚度、物理力学性质是否符合施工组织设计提出的规定。
3.3 给水管道基础质量监理
给水管道基础施工质量监理参照本细则地基解决和排水管道基础质量监理规定进行。
当管道基础为混凝土以外的材质时，基础施工应按照设计规定及有关规范进行监理。
当承插式管道在垂直或水平方向发生转变时，应按设计规定对转变处支墩混凝土的施工质量进行监理。
3.4 给水管道安装质量监理
3.4.1 监理工作要点
3.4.1.1 审批承包人开工报告，检查人员、材料、机具进场情况，施工措施贯彻情况，现场施工条件是否具有等。
3.4.1.2 检查管材质量证书，对每根管子的外观均进行检查。
3.4.1.3 复查沟槽开挖排水情况，基础施工质量，以防止浮管事故发生，保证安管顺利进行。
3.4.2 给水管道监理工作流程，见图5-2。
3.5 给水管道接口质量监理
3.5.1 监理工作要点
给水管道接口因接口材质不同，其质量规定也不同。因此，监理工程师在审查承包人的施工组织设计时，要审查管道接口所选用的接口材质及其施工方案是否合用，在施工过程中应检查施工过程中是否按设计规定、规范规定和施工方案进行施工。
3.5.1.1 胶圈接口监理要点
a. 检查胶圈是否符合设计规定，满足现行的JC197规定。
b. 检查施工是否按操作规程进行。
3.5.1.2 HDPE管的接口，设计规定电熔承插口或热熔承插接口。先清除承插口的污垢，并检查焊线是否完好，按该管材的操作技术规程进行，满足不同型号的管道设定电流及通电时间，保证质量。
3.5.1.3 法兰接口质量监理工作要点
a. 监理人员规定承包人做到法兰盘实验压力应大于等于管道水压实验压力，盘面应平整、无裂纹，密封面上不得有疤、砂眼及辐射沟纹；螺孔位置应准确，法兰盘密封面与管轴线垂直，允许偏差在设计规定值内。
b. 监理人员复查承包人两法兰盘面应平行，法兰与管中心线垂直；管件或阀门等不产生拉应力。
3.5.2 管口接口监理工作流程，见图5-2。
3.6 给水管道水压实验质量监理
3.6.1 监理工作流程，参见本细则排水管道闭水实验质量监理工作流程。
3.6.2 比较长的给水管道应分段试压，每段长度按设计规定或不得超过1000m；湿陷性黄土地，每段长度不宜超过200m；管段分段试压时，各段累计长度不应小于管道实验总长的90%。如管件阀门出厂压力小于管道实验压力，又符合设计规定期，可用肓板隔开，不参与试压。
3.6.2.2 检查贯彻试压打泵前的复查和准备工作。检查打泵盖堵及接头是否符合设计规定与有关规定。
3.6.2.3 审查试压后背、管件、支墩是否符合设计规定。审查不同管材、不同管径、不同接口采用的不同盖堵及其支顶是否符合设计规定。
3.6.2.4 做好压力表的检查校正，做好放水排气设施等准备工作。串水后试压管段宜保持0.2～0.3MPa。水压浸泡，浸泡时间为：铸铁管24h、后方可试压。
3.6.2.5 水压实验一般应在管身胸腔填土后进行，接口部位是否填土应根据实际情况拟定。
5.6.2.6 水压实验开始时应逐步升压，每升一次以0.2MPa为宜，每次升压后检查没有问题后，再继续升压。
3.6.2.7 水压实验压力应按设计规定或参照《给水排水管道工程施工及验收规范》（GB50268-97）规定执行，见表5-6。
管道水压实验的实验压力（MPa） 表5-6
管材种类
工作压力P
实验压力
钢管
P
P+0.5且不应小于0.9
铸铁及球墨铸铁管
≤0.5
2P
> 0.5
P+0.5
预应力、自应力混凝土管
≤0.6
1.5P
> 0.6
P+0.3
现浇钢筋混凝土管渠
≥0.1
1.5P
3.6.2.8 放水法测定管道渗水量。其程序是：水压加至实验压力后，停止加压并开始记录时间、压力和降压0.1MPa所用时间t1(min)；将水压重新升至实验压力，停止加压并打开水龙头放水入量桶，放水至降压0.1MPa为止，记录降0.1MPa所用时间t2(min)；量桶中水量Q（L），根据试压段长度L（m）及t1、t2、放水量Q，即可计算得试压管道的渗水量q=[Q/(t1-t2)]·(1000/L)（单位是L/min/km）。
3.6.3 质量标准、检查方法
3.6.3.1 落压实验：当管道直径≤400mm时，在实验压力下，如10min内落压不超过0.05MPa时，可不测定渗水量，即为合格。
3.6.3.2 放水法测定管道渗水量：实验结果管道未发生破坏，渗水量q值大于表6-13规定的标准，经监理工程师复查符合规定，即为合格，签认交工证书。
给水管道水压实验允许渗水量q 表6-13
管径（mm）
允许渗水量（L/min/km）

钢管
铸铁管
HDPE管
200
0.56
1.40

300
0.85
1.70

400
1.00
1.95

500
1.10
2.20

注：表中未列的各种管径和允许渗水量可按《给水排水管道工程施工及验收规范》（GB50268-97）规定执行。
3.7 给水管道冲洗消毒质量监理
3.7.1 给水管道冲洗
监理工程师审批承包人管道冲洗方案，制订管道冲洗质量监理实行细则和质量标准，经审查批准后，承包人方可进行管道冲洗。
3.7.1.1 放水冲洗
监理人员复查承包人在放水洗前的准备工作、开闸冲洗、检查管道沿线有无异常，至关闸、存水、取样水质化验等各工序是否符合规定。
放水完毕，管内存水达24h后，由承包人取水样化验合格，经监理工程师书面认可后，不用消毒。
3.7.2 给水管道消毒
监理工程师审查承包人的管道消毒方案和实行措施，并制订质量标准，见表5-7。
水管消毒监理工作要点 表5-7
程 度
注 意 事 项
1．准备工作
（1）在消毒前两天，与管理单位联系，取得配合
（2）制备漂粉和溶液
2．泵入漂粉溶液
打开放水口和进水处闸门，根据漂粉溶液浓度，泵入速度，调节闸门启动限度控制管内流速，以保证水中游离氯含量每升25~50mg
3．关闸
应在放水口放出水的游离氯含量每升25mg以上时，方要关闸。
4．泡管消毒
25h以上
5．放净氯水，放入自来水
关闸并存水24h
6．取水化验
由管理单位进行；符合标准才算完毕
3.8 给水管道沟槽回填土质量监理
给水管道沟槽回填土的方法、规定、标准等按本细则排水管道回填土内容进行。
3.9 检查井质量监理程序和监理重点按本细则排水管道检查井内容进行。

施工组织设计，“三通一平”劳动力施工机械材料报验质保体系，管理人员到位
图5-1 给水管道工程监理工作流程
给水管道开工报审表

承 包 人

审核：给水管道开工报审表

监 理 工 程 师

审核结果
不批准
开 工
批准

根据协议条款，规范规定，自检合格，附上有关资料
给水管道测量放线

监理工程师审核

沟槽、安管、接口、检查井

水压实验，回填，冲洗消毒等各工序的质量报验单元

承 包 人

现场检查，实验室检查

返 工
监理工程师审批

确认工程质量报验单

监理工程师

签认工程质量检查认可书

监理工程师

给水管道竣工、预验收

监理工程师签认

图5-2 给水管道接口质量监理工作流程

填写管道接口开工申请单

．胶圈材质选配、接口质量标准。
．法兰接口安装程序
．PE管接口程序要点，注意事项

承包人

监理工程师审批

不批准
．自检合格
．实验资料
．监理旁站
批准
不同管材、不同接口材质的质量验收报验单
承 包 人
批准

`
实验室抽样
实验监理工程师

现场检查
现场监理员

返工
监理工程师审批
不合格

合格

签认管道接口中间交工证书
监理工程师
