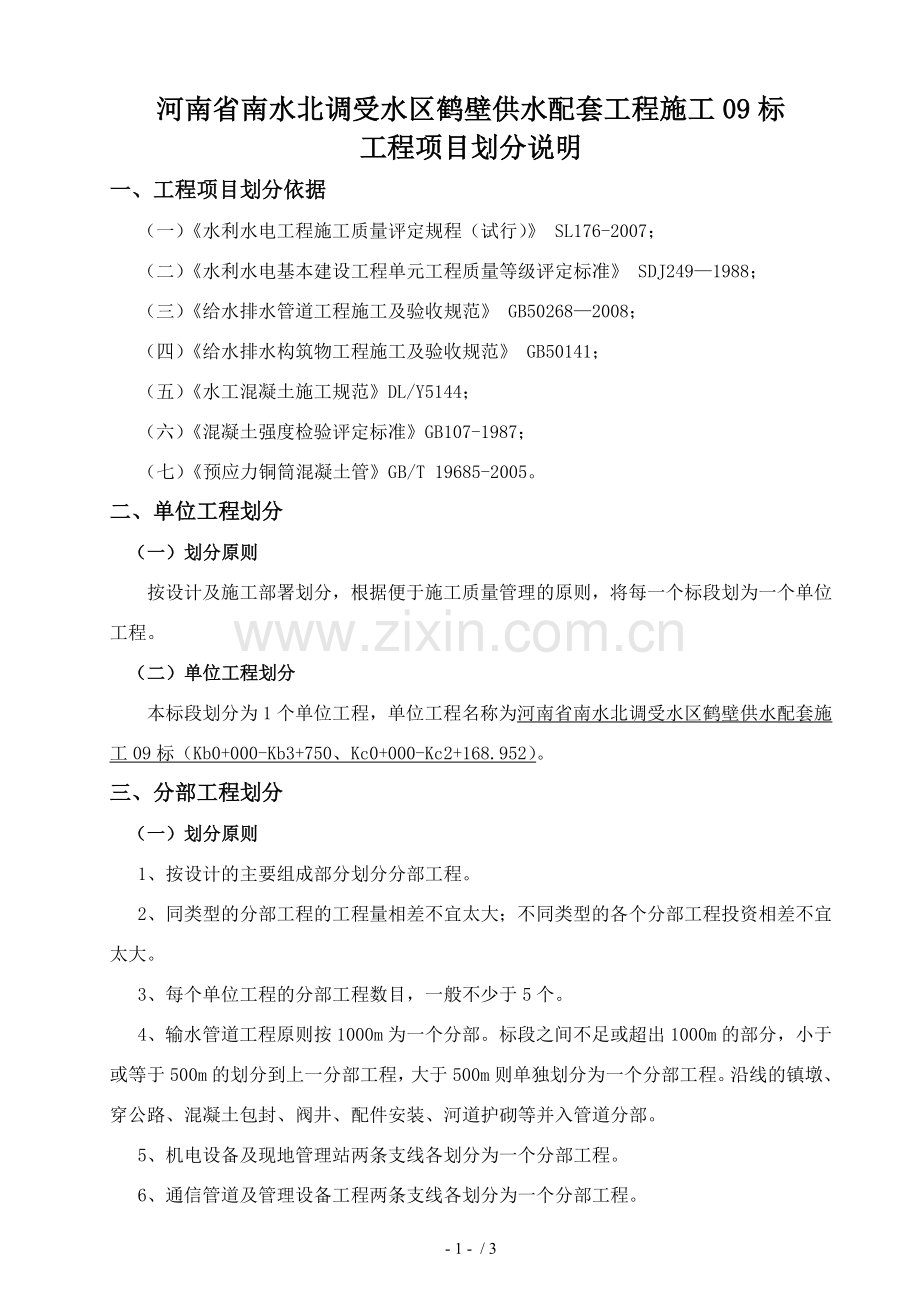

河南省南水北调受水区鹤壁供水配套工程施工09标
工程项目划分说明
一、工程项目划分依据
（一）《水利水电工程施工质量评定规程（试行）》 SL176-2007；
（二）《水利水电基本建设工程单元工程质量等级评定标准》 SDJ249—1988；
（三）《给水排水管道工程施工及验收规范》 GB50268—2008；
（四）《给水排水构筑物工程施工及验收规范》 GB50141；
（五）《水工混凝土施工规范》DL/Y5144；
（六）《混凝土强度检验评定标准》GB107-1987；
（七）《预应力铜筒混凝土管》GB/T 19685-2005。
二、单位工程划分
（一）划分原则
按设计及施工部署划分，根据便于施工质量管理的原则，将每一个标段划为一个单位工程。
（二）单位工程划分
本标段划分为1个单位工程，单位工程名称为河南省南水北调受水区鹤壁供水配套施工09标（Kb0+000-Kb3+750、Kc0+000-Kc2+168.952）。
三、分部工程划分
（一）划分原则
1、按设计的主要组成部分划分分部工程。
2、同类型的分部工程的工程量相差不宜太大；不同类型的各个分部工程投资相差不宜太大。
3、每个单位工程的分部工程数目，一般不少于5个。
4、输水管道工程原则按1000m为一个分部。标段之间不足或超出1000m的部分，小于或等于500m的划分到上一分部工程，大于500m则单独划分为一个分部工程。沿线的镇墩、穿公路、混凝土包封、阀井、配件安装、河道护砌等并入管道分部。
5、机电设备及现地管理站两条支线各划分为一个分部工程。
6、通信管道及管理设备工程两条支线各划分为一个分部工程。

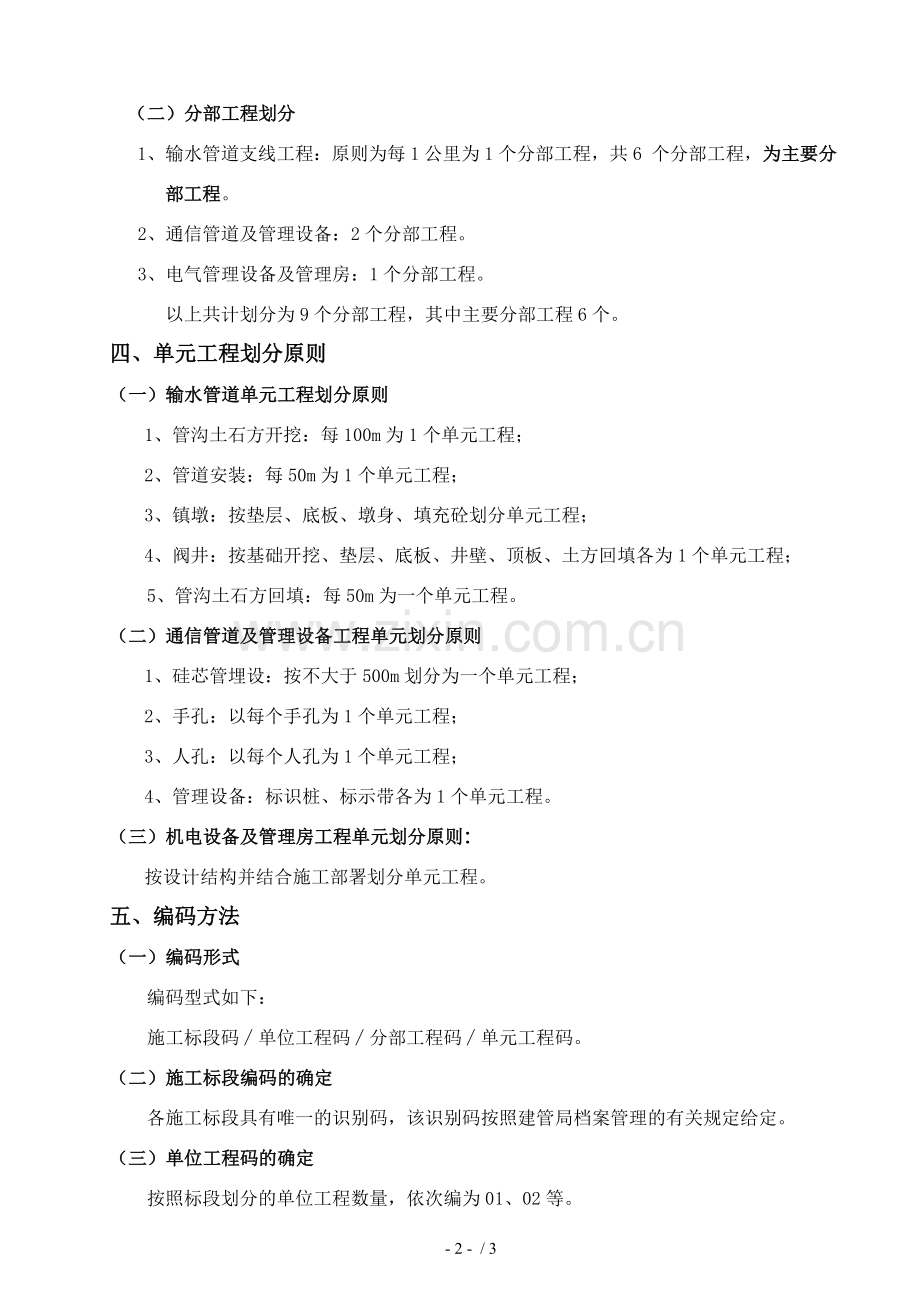

（二）分部工程划分
1、输水管道支线工程：原则为每1公里为1个分部工程，共6 个分部工程，为主要分部工程。
2、通信管道及管理设备：2个分部工程。
3、电气管理设备及管理房：1个分部工程。
以上共计划分为9个分部工程，其中主要分部工程6个。
四、单元工程划分原则
（一）输水管道单元工程划分原则
1、管沟土石方开挖：每100m为1个单元工程；
2、管道安装：每50m为1个单元工程；
3、镇墩：按垫层、底板、墩身、填充砼划分单元工程；
4、阀井：按基础开挖、垫层、底板、井壁、顶板、土方回填各为1个单元工程；
5、管沟土石方回填：每50m为一个单元工程。
（二）通信管道及管理设备工程单元划分原则
1、硅芯管埋设：按不大于500m划分为一个单元工程；
2、手孔：以每个手孔为1个单元工程；
3、人孔：以每个人孔为1个单元工程；
4、管理设备：标识桩、标示带各为1个单元工程。
（三）机电设备及管理房工程单元划分原则：
按设计结构并结合施工部署划分单元工程。
五、编码方法
（一）编码形式
编码型式如下：
施工标段码∕单位工程码∕分部工程码∕单元工程码。
（二）施工标段编码的确定
各施工标段具有唯一的识别码，该识别码按照建管局档案管理的有关规定给定。
（三）单位工程码的确定
按照标段划分的单位工程数量，依次编为01、02等。
（四）分部工程码的确定
按照对单位工程划分后的分部工程数量，依次编为01、02、03等。
（五）单元工程码的确定
按照对分部工程进行划分后的单元工程数量，依次编为01、02、03等。
六、工程项目划分表
见附表。
