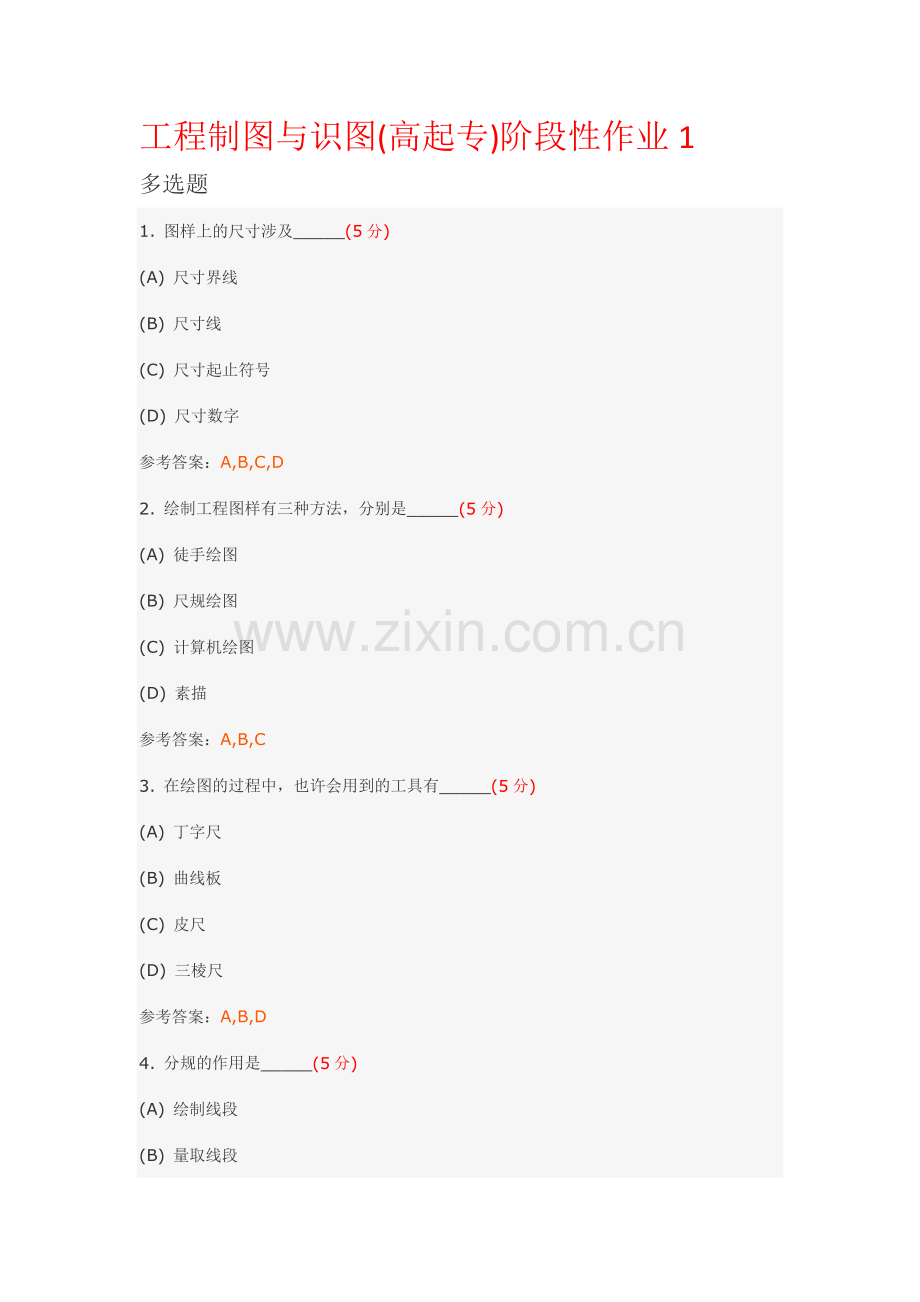

工程制图与识图(高起专)阶段性作业1
多选题
说明:
1. 图样上的尺寸涉及_____(5分)
(A) 尺寸界线
(B) 尺寸线
(C) 尺寸起止符号
(D) 尺寸数字
参考答案：A,B,C,D
2. 绘制工程图样有三种方法，分别是_____(5分)
(A) 徒手绘图
(B) 尺规绘图
(C) 计算机绘图
(D) 素描
参考答案：A,B,C
3. 在绘图的过程中，也许会用到的工具有_____(5分)
(A) 丁字尺
(B) 曲线板
(C) 皮尺
(D) 三棱尺
参考答案：A,B,D
4. 分规的作用是_____(5分)
(A) 绘制线段
(B) 量取线段
(C) 等分线段
(D) 画圆和圆弧
参考答案：B,C
判断题
说明:
5. 当直线或者平面平行于投影面时，其投影反映实长或实形，这体现了正投影法的实形性。(5分)
对的错误
参考答案：对的
解题思绪：
6. 正面投影与水平投影的长度相等，左右对正；正面投影与侧面投影的高度相等，上下平齐；水平投影与侧面投影宽度相等，前后相应。即“长对正，高平齐，宽相等”。(5分)
对的错误
参考答案：对的
解题思绪：
7. 从下图中可以知道，直线AB平行于CD。(5分)
对的错误
参考答案：对的
解题思绪：
8. 由下图可以看出，直线AB和CD互相平行。(5分)
对的错误
参考答案：错误
解题思绪：
9. 已知A点坐标为(10，15，8),B点坐标为（15,5,12），则A点在B点的上方。(5分)
对的错误
参考答案：错误
解题思绪：
10. 如下如所示，根据直线AB与投影面的相对位置可以看出AB为正平线。(5分)
对的错误
参考答案：对的
解题思绪：
11. 如图所示，判断直线AB和CD的重影点的可见性是否对的。(5分)
对的错误
参考答案：对的
解题思绪：
12. 如下图，可知直线AB、CD的重影点的标记是错误的。(5分)
对的错误
参考答案：错误
解题思绪：
填空题
说明:
13. 工程上常用的有___(1)___ 和___(2)___ 两类投影法。(5分)
(1).
参考答案:
中心投影法
(2).
参考答案:
平行投影法
14. 平行投影法中，根据投影方向与投影面之间的几何关系，有___(3)___ 和___(4)___ 两种投影法，其中___(5)___ (投影法)在工程上应用最广。(5分)
(1).
参考答案:
斜投影法
(2).
参考答案:
正投影法
(3).
参考答案:
正投影法
15. 直线上两线段长度之比与其投影长度之比相等，这体现了正投影法的___(6)___ (基本特性)，空间平行的两直线，其投影仍保持平行，这体现了正投影法的___(7)___ (基本特性)。(5分)
(1).
参考答案:
定比性
(2).
参考答案:
平行性
16. 工程上采用三投影面体系来表达物体的形状，这三个互相垂直的投影面分别是___(8)___ ,___(9)___ 和___(10)___ 。(5分)
(1).
参考答案:
正立投影面（或正面，V）
(2).
参考答案:
水平投影面（或H）
(3).
参考答案:
侧立投影面（或侧面，W）
17. 点A的X坐标反映了该点对___(11)___ 投影面的距离。(5分)
(1).
参考答案:
W（或侧立）
18. 由下图可知，直线AB、CD之间的关系是___(12)___ (5分)
(1).
参考答案:
平行
19. 如图所示，可以看出直线AB和CD的关系是___(13)___ (5分)
(1).
参考答案:
相交
20. 由GH的三面投影可以看出，GH为___(14)___ 线。(5分)
(1).
参考答案:
正垂
工程制图与识图(高起专)阶段性作业2
判断题
说明:
1. 由下图可知点A、B、C、D位于同一平面内。(5分)
对的错误
参考答案：错误
解题思绪：
2. 如下图所示，则直线AB、CD、EF位于同一平面内。(5分)
对的错误
参考答案：错误
解题思绪：
3. 下图中，所作出的直线与平面的交点K，是否对的。(5分)
对的错误
参考答案：对的
解题思绪：
4. 已知平面ABC和平面EFG相垂直，按下图操作，所画出的平面EFG的水平投影是否对的。(5分)
对的错误
参考答案：对的
解题思绪：
5. 如下图所示，过点K作一平面垂直于平面CDE,并平行于线段AB的作法是错误的。(5分)
对的错误
参考答案：错误
解题思绪：
6. 在下图中，过点K作直线与直线AB、CD相交的作法是否对的。(5分)
对的错误
参考答案：对的
解题思绪：
7. 如下图所示，求作属于圆柱表面的点A、B、C、D的此外两面投影，其作法是否对的。(5分)
对的错误
参考答案：对的
解题思绪：
8. 如下图所示，求作属于圆锥表面的点A、B、C、D的此外两面投影是否对的。(5分)
对的错误
参考答案：对的
解题思绪：
9. 如图所示，已根据球的正面投影，画出水平投影和侧面投影，并作出了属于球表面的点A、B、C、D的此外两面投影，其结果是否对的。(5分)
对的错误
参考答案：对的
解题思绪：
10. 如下图所示，已知属于回转体表面的点A、B的一个投影，来求作此外两面投影，其结果是否对的。(5分)
对的错误
参考答案：对的
解题思绪：
填空题
说明:
11. 两相交的形体称为___(1)___ ，它们的表面交线称为___(2)___ 。(5分)
(1).
参考答案:
相贯体
(2).
参考答案:
相贯线
12. 用来截割形体的平面称为___(3)___ ,该平面与形体相交形成的表面交线称为___(4)___ 。(5分)
(1).
参考答案:
截平面
(2).
参考答案:
截交线
13. 为了排水需要，建筑屋面均有坡度，当坡度大于10%时，称为___(5)___ 。(5分)
(1).
参考答案:
坡屋面
14. 坡屋面分为单坡屋面，___(6)___ 和___(7)___ 。当各坡面与地面倾角都相等时，称为___(8)___ 。(5分)
(1).
参考答案:
双坡屋面
(2).
参考答案:
四坡屋面
(3).
参考答案:
同坡屋面
15. 曲线可以分为两大类，一类是曲线上所有点都在同一平面上，被称为是___(9)___ ,如：圆、抛物线、椭圆、双曲线等。另一类是曲线上连续四个点不在同一平面内，被称为是___(10)___ ,如：圆柱螺旋线等。(5分)
(1).
参考答案:
平面曲线
(2).
参考答案:
空间曲线
16. 曲线是一系列线的集合，也可以视作直线或曲线在一定约束条件下的运动轨迹，形成曲面的动线称为___(11)___ (5分)
(1).
参考答案:
母线
17. 通常按母线的运动方式将曲面分为两类，一类是母线绕一轴线旋转而形成的曲面，被称为是___(12)___ ,而另一类的母线不是绕一轴线旋转，而是按其他约束条件而形成的曲面，被称为是___(13)___ 。(4分)
(1).
参考答案:
回转面
(2).
参考答案:
非回转面
18. 一般楼梯踏步由水平面和垂直面组成，水平面被称为是___(14)___ ,垂直面被称为是___(15)___ 。(4分)
(1).
参考答案:
踏面
(2).
参考答案:
踢面
19. 将物体连同其直角坐标系沿不平行于任何坐标面的方向，用平面投影法将其投射在单一投影面上所得到的图形称为___(16)___ (4分)
(1).
参考答案:
轴测投影图（或轴测图）
20. 投射方向与轴测投影面垂直所得的轴测图称为___(17)___ ，投射方向与轴测投影面倾斜所得的轴测图称为___(18)___ 。(4分)
(1).
参考答案:
正轴测图
(2).
参考答案:
斜轴测图
21. 两根轴测轴之间的夹角称为___(19)___ ，轴测轴上的线段与坐标轴上相应线段长度的比值称为___(20)___ 。(4分)
(1).
参考答案:
轴间角
(2).
参考答案:
轴向伸缩系数
工程制图与识图(高起专)阶段性作业3
填空题
说明:
1. 表达组合体的总长、总宽和总高尺寸的是___(1)___ ，表达各个基本体形状的大小的尺寸是___(2)___ ，拟定各个基本体之间的相对位置的尺寸是___(3)___ 。(6分)
(1).
参考答案:
总体尺寸
(2).
参考答案:
定形尺寸
(3).
参考答案:
定位尺寸
2. 用正投影法绘制的物体的图形称为视图，根据投射方向的不同，可以分为正立面图、左侧立面图、右侧立面图、___(4)___ 、___(5)___ 、___(6)___ 。(6分)
(1).
参考答案:
平面图
(2).
参考答案:
底面图
(3).
参考答案:
背立面图
3. 物体在镜面中的反射图形的正投影，并且镜面平行于相应的投影面，此种投影方法称为___(7)___ (6分)
(1).
参考答案:
镜像投影
4. 工程上常采用剖切的方法，将处在观测者和剖切面之间的部分移去，将其余部分向投影面投射，所得到的图形称为___(8)___ (6分)
(1).
参考答案:
剖面图
5. 用一个剖切面完全剖开工程形体后画出的剖面图，称为___(9)___ ，对于对称形体，作剖面图时可以对称线为界，一半画外形图，一半画剖面图，这样的剖面图称为___(10)___ (6分)
(1).
参考答案:
全剖图
(2).
参考答案:
半剖面图
6. 假如要表达形体不同位置的内部构造，可采用两个（或两个以上）互相平行的剖切平面剖切形体，得到的剖面图称为___(11)___ (5分)
(1).
参考答案:
阶梯剖面图
7. 以波浪线将分层次剖切的各层隔开，这样的剖面图称为___(12)___ ，此种剖面图多用于反映墙面、楼面等处的构造。(5分)
(1).
参考答案:
分层剖面图
8. 假想用剖切面将物体的某处切断，仅画出该剖切面切到部分的图形称为___(13)___ (5分)
(1).
参考答案:
断面图
9. 断面图按摆放位置可以分为两种，一种是画在视图外的断面图，称为___(14)___ ，另一种是画在视图内的断面图，称为___(15)___ 。(5分)
(1).
参考答案:
移出断面图
(2).
参考答案:
重合断面图
10. 要将一幢房屋的全貌涉及内外形状结构完整表达清楚，按建筑图样的规定画法，通常要画出___(16)___ 、___(17)___ 、___(18)___ ，对于要进一步表达清楚的细节部分还要画出___(19)___ 。(5分)
(1).
参考答案:
（建筑）平面图
(2).
参考答案:
（建筑）立面图
(3).
参考答案:
（建筑）剖面图
(4).
参考答案:
（建筑）详图
11. 平面图中横向定位轴线的编号，应用___(20)___ 从左至右顺序编写；竖向定位轴线的编号，应用___(21)___ 从下至上编写。(5分)
(1).
参考答案:
阿拉伯数字
(2).
参考答案:
大写拉丁字母（I、O、Z除外）
12. 绘制建筑平面图具体的方法环节是___(22)___ 1画门窗图例、编号，画尺寸线、标高以及其他各种符号。2画定位轴线。3经检查无误，擦去多余多余作图线，按规定加深图线、注写尺寸和文字。4画墙身线和门窗位置。(5分)
(1).
参考答案:
2413
13. 绘制建筑立面图的具体方法环节是___(23)___ 1画门窗位置和外墙轮廓线。2画门窗、台阶、雨篷、雨水管等细部及标高等符号。3画定位轴线、地坪线、屋面轮廓线。4检查无误后按规定线型加深并注写尺寸、标高和文字说明。(5分)
(1).
参考答案:
3124
14. 绘制建筑剖面图的具体方法环节是___(24)___ 1经检查无误后按规定限行加深，注写尺寸、标高和有关文字说明。2画定位轴线、地坪线及屋面轮廓线。3画门窗、女儿墙、雨篷等细部及标高等标号。4画门窗位置，屋面板及楼板厚度等。(5分)
(1).
参考答案:
2431
15. ___(25)___ 是根据该地区数年平均记录的各个方位吹风次数的百分率来绘制的。以端点到中心的距离按一定比例绘制，粗实线范围表达全年风向频率，细虚线范围表达夏季风向频率。(5分)
(1).
参考答案:
风玫瑰图
16. 在直径为10mm的圆中，上半圆用阿拉伯数字注明详图编号，下半圆用阿拉伯数字注明详图所在的图纸编号，这一符号被称作是___(26)___ (5分)
(1).
参考答案:
索引符号
17. 墙脚是指室内地面以下，基础以上的这段墙体，内外墙都有墙脚，外墙的墙脚又称___(27)___ (5分)
(1).
参考答案:
勒脚
18. 楼梯中的休息平台根据其位置可以分为___(28)___ 和___(29)___ (5分)
(1).
参考答案:
中间休息平台
(2).
参考答案:
楼层休息平台
19. 为了保护基础，需及时的排除外墙周边的雨水，通常在房屋四周采用___(30)___ 和___(31)___ 排除雨水。(5分)
(1).
参考答案:
散水
(2).
参考答案:
明沟
工程制图与识图(高起专)阶段性作业4
单选题
说明:
1. 楼梯的二层建筑平面图，其水平剖切位置在_____(6分)
(A) 一至二层楼梯平台上方处
(B) 二至三层楼梯平台上方处
(C) 二层楼板面处
(D) 二层楼面上方、楼梯休息平台下方
参考答案：D
2. 在建筑施工图中，定位轴线应采用_____(6分)
(A) 细单点长画线
(B) 细实线
(C) 中实线
(D) 虚线
参考答案：A
3. 房屋结构施工图一般涉及施工说明、基础图、结构平面图以及_____(6分)
(A) 门窗布置
(B) 设备布置
(C) 装修详图
(D) 构件详图
参考答案：D
填空题
说明:
4. 在楼层结构平面图中，雨棚用代号___(1)___ 表达。(6分)
(1).
参考答案:
YP
5. 用水泥、砂石和水按一定的比例配制而成的材料，称为___(2)___ (6分)
(1).
参考答案:
混凝土
6. 在梁、柱、板等各种构件中均有配置，用来承受重要拉力的钢筋，被称作是___(3)___ 。根据其形状可以分为___(4)___ 和___(5)___ 两种。(5分)
(1).
参考答案:
受力筋（或主筋）
(2).
参考答案:
直钢筋
(3).
参考答案:
弯折（弯起）钢筋
7. 用来固定钢筋的位置，并承受一定的斜拉力的钢筋，被称作是___(6)___ (5分)
(1).
参考答案:
箍筋
8. 一般用来固定梁内箍筋的位置，与受力筋、箍筋一起构成钢筋骨架的钢筋，被称作是___(7)___ (5分)
(1).
参考答案:
架立筋
9. 一般用于板式结构中，与板中受力筋垂直布置，固定受力筋的位置，使荷载均匀分布给受力筋，并防止混凝土收缩和温度变化出现裂缝的钢筋，被称作是___(8)___ (5分)
(1).
参考答案:
分布筋
10. 为了防止钢筋锈蚀，提高耐火性以及加强钢筋与混凝土的粘结力，钢筋的外边沿到构件表面应有一定厚度的___(9)___ (5分)
(1).
参考答案:
保护层
11. 钢筋图一般涉及___(10)___ 、___(11)___ 、___(12)___ 、和___(13)___ 。假如构件形状复杂，且有预埋件时，还要另画构件外形图，称为___(14)___ 。(5分)
(1).
参考答案:
平面图
(2).
参考答案:
立面图
(3).
参考答案:
断面图
(4).
参考答案:
钢筋成型图
(5).
参考答案:
模板图
12. 钢结构图可以分为三种，一种是用来表达整个钢结构的，称为___(15)___ ，一种是用来表达节点的具体构造的，称为___(16)___ ，尚有一种是用来表达某一构件或零件的具体构造的，称为___(17)___ 。(5分)
(1).
参考答案:
总图
(2).
参考答案:
节点图
(3).
参考答案:
构件图及零件图
13. 轧钢厂按国家标准所轧制而成的各种规格（型号）的钢材，都称为___(18)___ ，该钢材有角钢、___(19)___ 、___(20)___ 等几种类型。(5分)
(1).
参考答案:
型钢
(2).
参考答案:
工字钢
(3).
参考答案:
槽钢
14. 钢筋的连接可以分为___(21)___ 、___(22)___ 、___(23)___ 。(5分)
(1).
参考答案:
螺栓连接
(2).
参考答案:
电焊连接
(3).
参考答案:
铆钉连接
15. 为了便于读图和施工，外部尺寸一般注写三道。第一道是___(24)___ ，第二道是___(25)___ ，第三道是___(26)___ 。(5分)
(1).
参考答案:
外轮廓线的总尺寸
(2).
参考答案:
轴线之间的距离尺寸
(3).
参考答案:
细部的位置及大小尺寸
16. 建筑平面图中，门窗的代号分别用___(27)___ 和___(28)___ 表达。(5分)
(1).
参考答案:
M
(2).
参考答案:
C
17. 施工图按照其方向的不同，可以分为___(29)___ 、___(30)___ 、___(31)___ (5分)
(1).
参考答案:
建筑施工图（或建施）
(2).
参考答案:
结构施工图（或结施）
(3).
参考答案:
设备施工图（或设施）
18. 通过计算拟定各承重构件的形状和大小以及材料和构造，并将结构设计的结果绘制成图样，以指导施工，这种图样称为___(32)___ 。(5分)
(1).
参考答案:
结构施工图（或结施）
19. 房屋按照重要承重构件所用的材料可以分为___(33)___ 、___(34)___ 、___(35)___ 、___(36)___ 、___(37)___ 。(5分)
(1).
参考答案:
混凝土结构
(2).
参考答案:
钢结构
(3).
参考答案:
木结构
(4).
参考答案:
砖石结构
(5).
参考答案:
混合结构
