工艺包的内容.doc

工艺包包括的主要内容：
 --项目说明
--物质数据、反应数据
--方框流程图
--工艺流程图
--工艺描述
--公用工程和“三废”
--总图（草图）
--初步的PID”s图
--设备布置图（草图）
--防爆区域划分
--机械设备清单
--规格书（带基础资料，以开展机械设备详细设计）
--产品和公用工程配管规格书
--建筑物初步设计
--建筑物设计草案
--排水系统及交通设施设计概念及草图
--仪表基础设计（无工艺数据）
--供电草案
--机械设备规格书（带详细资料以便询价）
--三维模型（计算机）

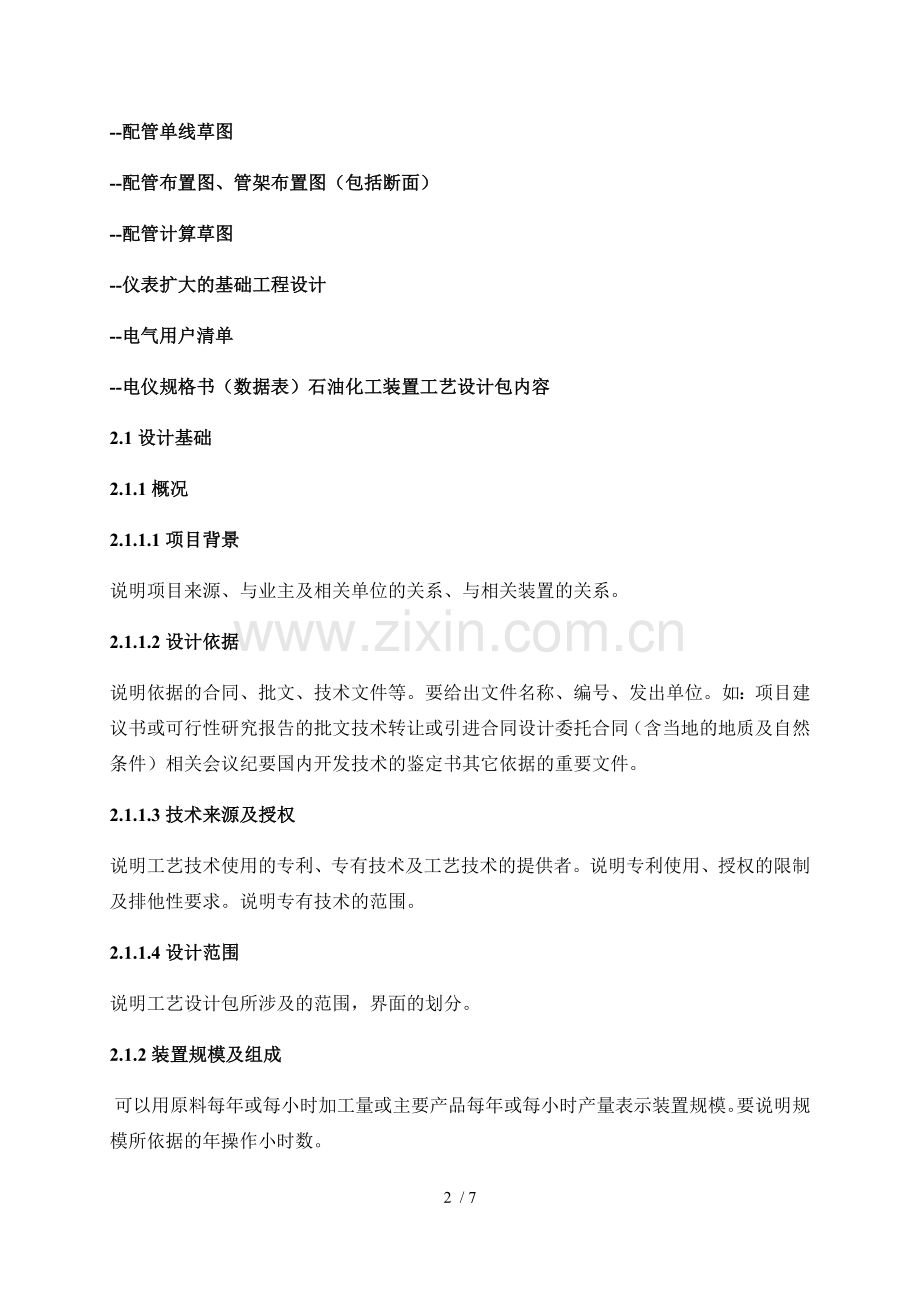

--配管单线草图
--配管布置图、管架布置图（包括断面）
--配管计算草图
--仪表扩大的基础工程设计
--电气用户清单
--电仪规格书（数据表）石油化工装置工艺设计包内容
2.1 设计基础
2.1.1 概况
2.1.1.1 项目背景
说明项目来源、与业主及相关单位的关系、与相关装置的关系。
2.1.1.2 设计依据
说明依据的合同、批文、技术文件等。要给出文件名称、编号、发出单位。如：项目建议书或可行性研究报告的批文技术转让或引进合同设计委托合同（含当地的地质及自然条件）相关会议纪要国内开发技术的鉴定书其它依据的重要文件。
2.1.1.3 技术来源及授权
说明工艺技术使用的专利、专有技术及工艺技术的提供者。说明专利使用、授权的限制及排他性要求。说明专有技术的范围。
2.1.1.4 设计范围
说明工艺设计包所涉及的范围，界面的划分。
2.1.2 装置规模及组成
 可以用原料每年或每小时加工量或主要产品每年或每小时产量表示装置规模。要说明规模所依据的年操作小时数。
如果有不同的工况，应分别说明装置在不同工况下的能力。
如果有多个产品、中间产品、副产品，或装置由多部分组成，要列出各部分的名称；各部分加工量和产品、副产品、中间产品的产率、转化率、产量。
2.1.3 原料、产品、中间产品、副产品的规格
 说明原料状态、组成、杂质含量、馏程、色泽、比重、粘度、折光率等所有必须指定的参数。同时列出每一个参数的分析方法标准号。特殊分析方法要加以说明。如果不同工况有不同的原料，要分别列出。
 分别说明产品、中间产品、副产品的规格以及所依据的标准，同时按标准列出每一个参数的分析方法标准号。
2.1.4 催化剂、化学品规格
分别列出催化剂型号、形状、尺寸、组成、预期寿命等所有必须确定的理化性质和参数。分别列出化学品的化学名称、分子式、外观、状态、主要组成、杂质含量等必须符合工艺要求的特性参数，如果是可以直接购买的化学品，应列出其商品名、产品标准号。
2.1.5 公用物料和能量规格
 列出水、蒸汽、压缩空气、氮气、电……等的规格。如：
循环水——温度（入口/出口）、压力（入口/出口）
新鲜水、软化水、脱氧水、除盐水、蒸汽 ——温度、压力
 压缩空气（仪表空气、工厂空气）——温度、压力、露点、含油要求
 氮气、氧气——温度、压力、纯度
 燃料油（燃料气）——温度、压力、热值、组成
热载体——组成、热值、沸点、热力学性质
载冷介质——温度、压力
电——供电电压、频率、相/接线方式
2.1.6 性能指标
 应分别列出性能指标的期望值和保证值，如产品产量、产率、转化率、产品质量、特征性消耗指标等。
2.1.7 软件及其版本说明
列出根据合同规定工艺设计包设计使用的软件及其版本。
2.1.8 建议采用的标准规范
列出要求工程设计执行的国际标准、国家标准、行业标准或专利持有者指定的标准、规范等。
2.2 工艺说明
2.2.1 工艺原理及特点
 说明设计的工艺过程的物理、化学原理及特点。可以列出反应方程式。复杂的、多步骤过程可以用方框图表示相互关系并分别说明各部分原理。
2.2.2 主要工艺操作条件
 说明工艺过程的主要操作条件：温度、压力、物料配比等。要分别给出不同工艺工况的条件。对于间歇过程还要给出操作周期、物料一次加入量等。
2.2.3 工艺流程说明
 按顺序说明物料通过工艺设备的过程以及分离或生成物料的去向。说明主要工艺设备的关键操作条件，如温度、压力、物料配比等。对于间断操作,则需说明一次操作投料量和时间周期。
说明过程中主要工艺控制要求，包括事故停车的控制原则。
2.2.4 工艺流程图（PFD）
表示工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。
2.2.5 物流数据表
列出各主要物流数据，包括每股物流的起止点、相态、组成、总流量、气相流量、液相流量、温度、压力、分子量、气相密度、液相密度、气相粘度、液相粘度、气相热焓、液相热焓等。应给出不同工况的数据。
2.3 物料平衡
2.3.1 工艺总物料平衡
列出装置所有产品方案的总物料平衡，包括各种物料的每小时量、每年量、收率。由多个产品、中间产品、副产品和由多部分组成的装置，用物料平衡图表示物料量及各部分的相互关系。
 一些对于工艺过程的操作或产品质量影响较大的物料应分别给出该物料的平衡，如硫平衡、氢平衡。
2.3.2 公用物料平衡图
对于如水的多次利用或蒸汽逐级利用的复杂情况可采用平衡图说明物料量及各用户之间的相互关系。
2.4 消耗量
2.4.1 原料消耗量
原料的年消耗量。如果有多种原料，要分别列出。
2.4.2 催化剂、化学品消耗量
催化剂耗量包括催化剂名称、首次装入量、寿命、年消耗量、每吨原料耗量。
化学品耗量包括化学品名称、年消耗量、每吨原料耗量。
由专利商提供的催化剂、化学品要加以注明。
2.4.3 公用物料及能量消耗
 分别列出水、电、蒸汽、氮气、压缩空气等正常操作和最大消耗量。
水量——包括循环冷却水、循环热水、新鲜水、软化水、脱氧水、除盐水等的用户名称、温度、压力、流量。
电量——包括用户名称、设备台数、操作台数、备用台数、电压、计算轴功率。
 蒸汽量——包括蒸汽压力等级、用户名称、用量、冷凝水量。
氮气、压缩空气量——包括用户名称、用量。
燃料量——包括燃料油、燃料气用户名称、用量。
冷冻量——包括用户名称、使用参数、用量在公用物料和能量表中工艺过程产生的物料和能量如蒸汽、冷凝水或电等计“-”值。
2.5 界区条件表
列出包括原料、产品、副产品、中间产品、化学品、公用物料、不合格品等所有物料进出界区的条件：状态、温度、压力（进出界区处）、流向、流量、输送方式等。
2.6 卫生、安全、环保说明
2.6.1 装置中危险物料性质及特殊的储运要求
列出装置中影响人体健康和安全的危险物料（包括催化剂）的性质，如比重或密度、分子量、闪点、爆炸极限、自燃点、卫生允许最高浓度、毒性危害程度级别、介质的交叉作用。如果有特殊的储运要求也需提出。
2.6.2 主要卫生、安全、环保要点说明
根据工艺特点，提出有关卫生、安全、环保的关键点，如工艺条件偏差或失控后果，建议的主要预防处理措施以及对安全仪表系统的要求。
2.6.3 安全泄放系统说明
说明不同的事故情况下安全泄放和吹扫数据，给出火炬系统负荷研究的结果，提出建议的火炬系统负荷。
2.6.4 三废排放说明
列表说明废气、废水、固体废物的来源、温度、压力、排放量、主要污染物含量、排放频度、建议处理方法等。
2.7 分析化验项目表
 列出为保证操作需要和产品质量要求需要分析的物料名称、分析项目、分析频率（开车/正常操作）、分析方法。
