复旦大学信息科学与工程学院《881电子线路与集成电路设计》历年考研真题汇编（含部分答案）.pdf

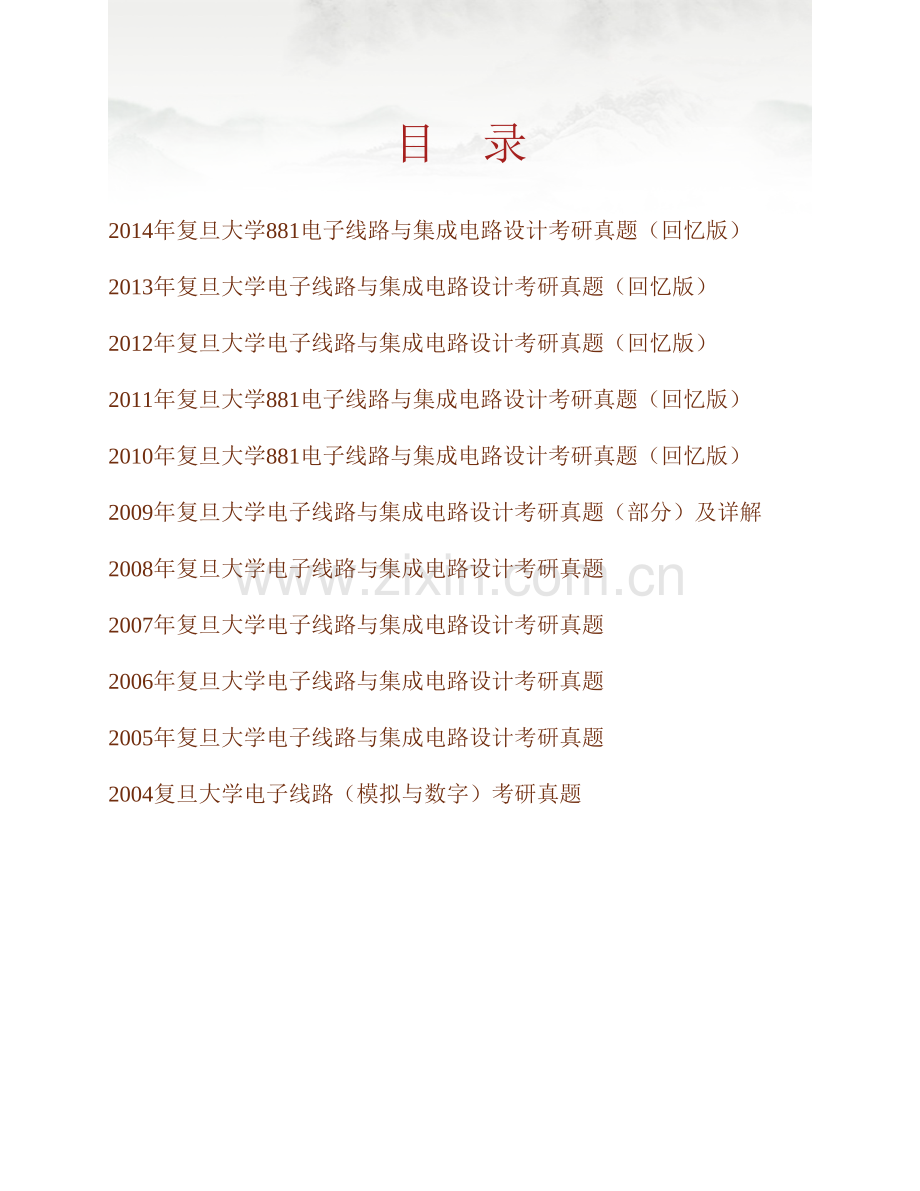

目录2014年复旦大学881电子线路与集成电路设计考研真题（回忆版）2013年复旦大学电子线路与集成电路设计考研真题（回忆版）2012年复旦大学电子线路与集成电路设计考研真题（回忆版）2011年复旦大学881电子线路与集成电路设计考研真题（回忆版）2010年复旦大学881电子线路与集成电路设计考研真题（回忆版）2009年复旦大学电子线路与集成电路设计考研真题（部分）及详解2008年复旦大学电子线路与集成电路设计考研真题2007年复旦大学电子线路与集成电路设计考研真题2006年复旦大学电子线路与集成电路设计考研真题2005年复旦大学电子线路与集成电路设计考研真题2004复旦大学电子线路（模拟与数字）考研真题2014年复旦大学881电子线路与集成电路设计考研真题（回忆版）2013年复旦大学电子线路与集成电路设计考研真题（回忆版）一模拟试题部分。分析一个简单的CMOS二级电路放大器。第一级是PMOS的差分输入，负载为两个NMOS的有源负载，输出为单端输出。尾电流源为一个PMOS镜像电流源。第二级为一个简单的共源级放大，负载为镜像电流源负载，第二级的输入和输出端接了一个密勒补偿电容。1分析每个MOS管的作用。问电容C的作用。计算中频段放大增益，已知电流源的电流、Kn和厄利电压VA。所以要考虑长度调制效应。二、用理想放大器组成的简单运算电路，直接用虚短虚段原理分析。一个有源滤波电路求出这个电路的传递函数，利用虚短虚断的原理分析，只是要在复频域内分析。指出电路是什么类型的电路。数字电路部分。已知一个数字逻辑门的一般参数，让你指出这些参数都代表什么，值是什么，中文名称是什么。已知一个最小项和不确定项之和，总共是三个输入。三、用RS触发器实现JK触发器。四、同步时序电路的设计。给出了波形，每三个时钟周期输出翻转，要求用D触发器实现。三集成电路设计。简单的ASIC简答题目1解释HDL是什么意思，现在流行的HDL有哪些2简述HDL设计电路的过程，就是考的TOP to DOWN的设计过程。CMOS模拟电路设计。设计一个放大器，已知电路图、电源电压，有功耗要求、输出范围要求、放大增益要求和频率响应要求。并已知一些固定参数，让你设计每个晶体管的宽长比。电路是一个简单的差分放大电路，用的电流源负载，输出跨接的是一个电容。1确定微电流源和电流源负载的电压值。2设计出每个晶体管的宽长比。3验证频响是否满足要求。数字集成电路设计部分的。考察的一个三级反相器链的延时问题。1设计每一级的等效输出，也就是输入电容大小设计，第一级已知输入电容，为最小器件。2问整个延时是多少。3求这个反相器链的功耗，给出了时钟频率等一些相关参数。4在已知最终负载的情况下，几级反相器可以延时达到最小2012年复旦大学电子线路与集成电路设计考研真题（回忆版）第一部分 模拟电路试题一、如图所示电路=200，Vbeon=0.7，Vcc=9V(R3的具体数值记不清楚了，还有按照编号来说貌似少了一个电阻，但是想不起来位置)1说明反馈类型2.求出ri、ro、Av 二.如图所示，求1求传输函数H(s)2说明电路功能以及角频率表达式，如果是低频或者是高频请求出转折角频率，如果是带通或者是带阻请求出中心角频率和带宽第二部分 数字电路试题一、(1)一位二进制全加器，写出逻辑表达式，画出电路图实现其功能 (2).试用4个上述全加器和若干个下图所示的4选1选择器构成电路，允许原变量和反变量输入，该电路有四位输入A3A2A1A0和D3D2D1D0，高低位分别是A3、A0和D3、D0，电路实现以下功能：二、一个同步十二进制加法计数器，试用RS、D、JK和T触发器实现，其中RS输出为S0，T输出为S3 三、用三个下降沿触发的JK触发器设计一个异步减法器，并画出有门电路延迟影响的输出图，设每个触发器延迟为tph 第三部分 集成电路试题一.（1）试简述数字集成电路和模拟集成电路各自的特点和不同（2）简述静态CMOS设计和动态的区别 二.COMS的设计问题，给出了电路图然后设计宽长比。2011年复旦大学881电子线路与集成电路设计考研真题（回忆版）2010年复旦大学881电子线路与集成电路设计考研真题（回忆版）2009年复旦大学电子线路与集成电路设计考研真题（部分）及详解2008年复旦大学电子线路与集成电路设计考研真题2007年复旦大学电子线路与集成电路设计考研真题2006年复旦大学电子线路与集成电路设计考研真题2005年复旦大学电子线路与集成电路设计考研真题2004复旦大学电子线路（模拟与数字）考研真题
