φ50x30盖塞注塑模具设计学士学位论文.doc

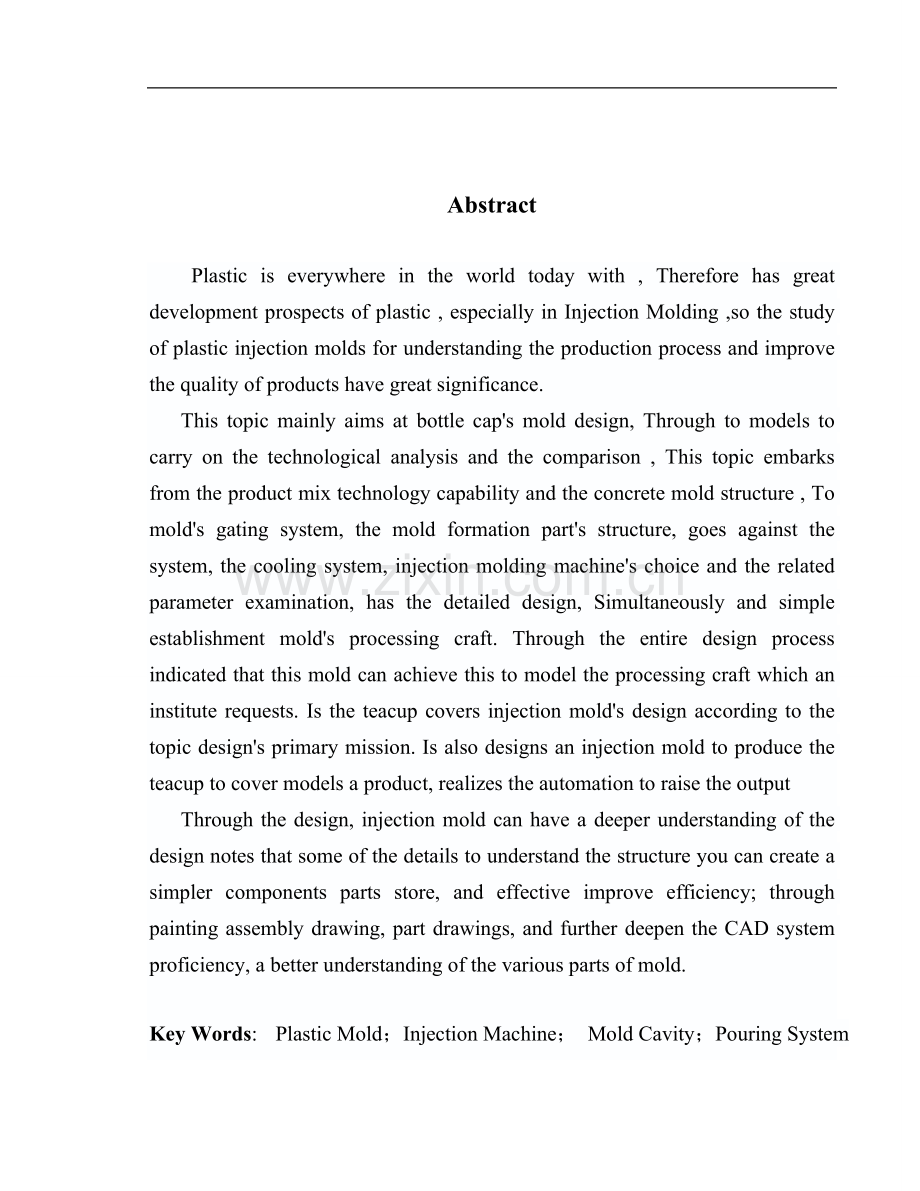

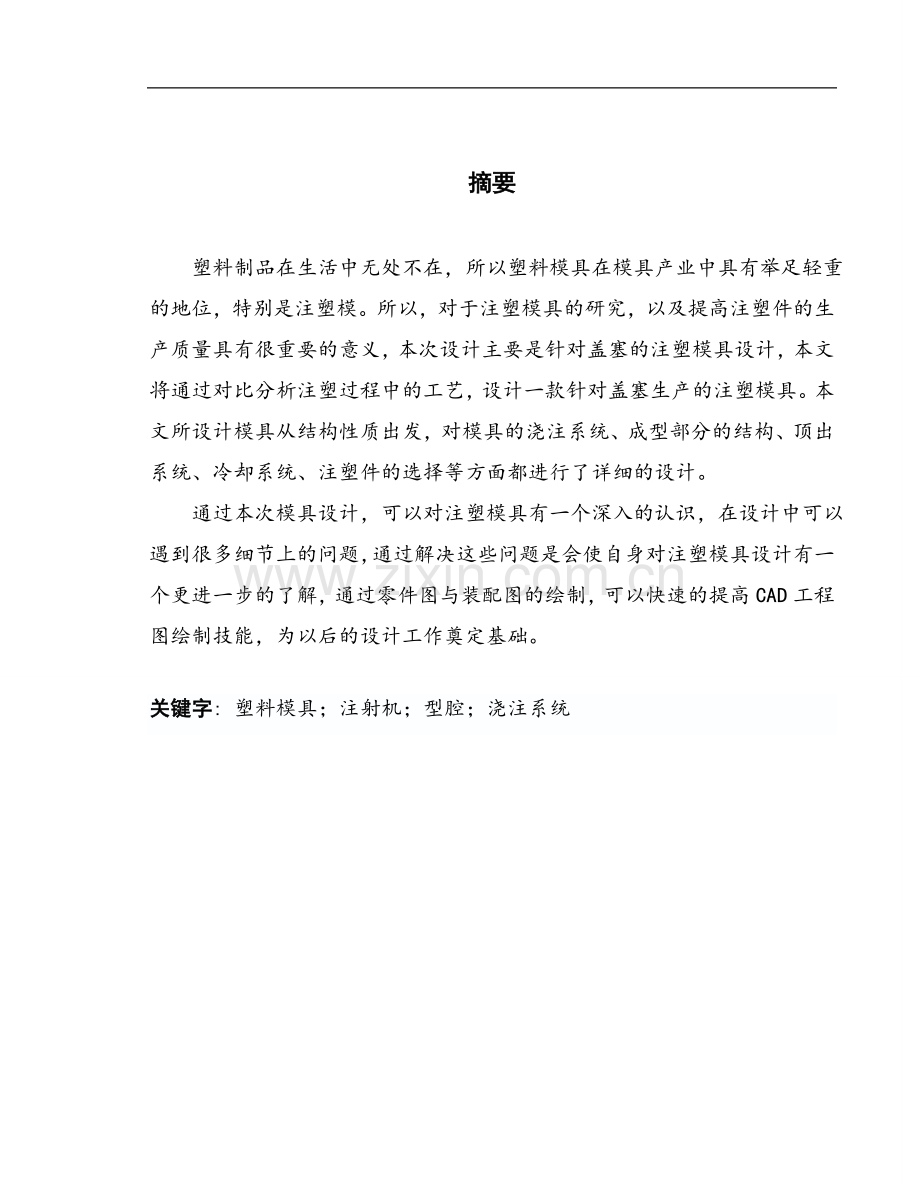

摘要 塑料制品在生活中无处不在，所以塑料模具在模具产业中具有举足轻重的地位，特别是注塑模。所以，对于注塑模具的研究，以及提高注塑件的生产质量具有很重要的意义，本次设计主要是针对盖塞的注塑模具设计，本文将通过对比分析注塑过程中的工艺，设计一款针对盖塞生产的注塑模具。本文所设计模具从结构性质出发，对模具的浇注系统、成型部分的结构、顶出系统、冷却系统、注塑件的选择等方面都进行了详细的设计。 通过本次模具设计，可以对注塑模具有一个深入的认识，在设计中可以遇到很多细节上的问题，通过解决这些问题是会使自身对注塑模具设计有一个更进一步的了解，通过零件图与装配图的绘制，可以快速的提高CAD工程图绘制技能，为以后的设计工作奠定基础。关键字: 塑料模具；注射机；型腔；浇注系统AbstractPlastic is everywhere in the world today with , Therefore has great development prospects of plastic , especially in Injection Molding ,so the study of plastic injection molds for understanding the production process and improve the quality of products have great significance. This topic mainly aims at bottle caps mold design, Through to models to carry on the technological analysis and the comparison , This topic embarks from the product mix technology capability and the concrete mold structure , To molds gating system, the mold formation parts structure, goes against the system, the cooling system, injection molding machines choice and the related parameter examination, has the detailed design, Simultaneously and simple establishment molds processing craft. Through the entire design process indicated that this mold can achieve this to model the processing craft which an institute requests. Is the teacup covers injection molds design according to the topic designs primary mission. Is also designs an injection mold to produce the teacup to cover models a product, realizes the automation to raise the output Through the design, injection mold can have a deeper understanding of the design notes that some of the details to understand the structure you can create a simpler components parts store, and effective improve efficiency; through painting assembly drawing, part drawings, and further deepen the CAD system proficiency, a better understanding of the various parts of mold. Key Words: Plastic Mold；Injection Machine； Mold Cavity；Pouring System目 录第一章 绪论11.1模具简介11.2模具的定义11.3模具的功能1第二章 注塑件的设计32.1 功能设计32.2 材料选择3 2.2.1材料性能3 2.2.2成型特性及条件3 2.2.3结构工艺性42.3 结构设计4 2.3.1 壁厚4 2.3.2 脱模斜度4 2.3.3 圆角52.4 塑件的尺寸精度及表面质量5 2.4.1尺寸精度5 2.4.2塑件的表面质量5第三章 注塑成型的准备63.1 注塑成型工艺简介63.2 注塑成型工艺条件63.3注塑机的选择73.4 注射机的校核8 3.4.1 最大注塑量的校核8 3.4.2 锁模力的校核8 3.4.3 喷嘴尺寸校核8 3.4.4定位圈尺寸校核8 3.4.5模具外形尺寸校核9 3.4.6 模具厚度校核9 3.4.7模具安装尺寸校核9 3.4.8开模行程校核9 3.4.9注射压力的校核9第四章 模具结构设计104.1分型面的确定104.2型腔数目的确定及其配置104.3浇口确定114.4浇注系统设计114.5模架的确定12 4.5.1型腔壁厚和底板厚度计算12 4.5.2模架的选用134.6导向与定位机构134.7顶出系统设计14 4.7.1脱模力的计算14 4.7.2推杆脱模机构154.8成型零件工作尺寸的计算16 4.8.1凹模工作尺寸的计算16 4.8.2凸模工作尺寸的计算17 4.8.3中心距尺寸的确定17 4.8.4小孔型芯直径17 4.8.5螺纹型环的尺寸计算174.9排气设计184.10温度调节系统设计18 4.10.1温度调节对塑件质量的影响18 4.10.2对温度调节系统的要求18 4.10.3冷却系统设计：19总结20参考文献21致 谢22第一章 绪论1.1模具简介模具是近代工业产品大量生产所依赖的一项重要工业与技术。模具制造的精密程度和技术层次，对于生产产品的品质，生产原料的有效利用，以及生产力的提高等方面，均有绝对性的影响。模具作为当今时代工业产品大量生产的一项重要技术，在生产加工领域具有较高的地位。模具制造的精度及技术等级对于产品质量、原材料的有效利用还有生产效率上都有着重要的影响。模具业为一切工业之母，而模具业又以塑料模为主。与我们生活息息相关的家电产品，电信产品及汽车零件中，大部分皆为塑料制品。模具是工业生产的重要组成部分，然而塑料注塑模具在模具领域中有着举足轻重的地位。例如：家电产品的外壳、汽车内饰、外饰等零件中大部分都是以塑料为加工材质的。科技文明的进步，人类生活水平不断提高在工业社会里各产品推陈出新。为达到此目的，必须以模具大量生产，以达到尺寸稳定，经济实用的目的。1.2模具的定义模具必须具有坚固的“复杂空间”结构体。在操作中，它必须呈密封空间以确保热熔树脂在注射压力及速度下，充填并挤压模腔时，不会发生胀裂或溢料。此外还需要适当地方具有排气孔以便在注射充填的短时间内，能让熔融树脂快速取代这个空间。在成型周期结束，热熔树脂以固化时，可在分型线处打开，在平行开模方向上，没有任何嵌口的情况下，将成品顶出来。1 1.3模具的功能1.复制的功能将热熔树脂填满由型腔及型芯所构成的密封空间，借助热交换功能，时期固化被“复制”出来。当然一方面复制成品形状（加入收缩率）另一方面是复制表面的咬花花纹2.热交换功能（1）热塑性塑料：将吸收热量所熔化的树脂材料所代入的热量，采用水冷、空冷或者油冷的方式，通过间接的方式将型芯、型腔还有其它模板的热量吸收，让树脂固化。油或水是经冷却循环管道流畅，这其中牵涉到冷却速度及冷却能力。(2) 热固性塑料：将通过吸收热量熔化的树脂材料注射到模腔内部后，利用电加热的方式间接的传递给模腔中的树脂材料使树脂发生固化交联，这个过程涉及到固化的速度、能力及程度。27 第二章 注塑件的设计2.1 功能设计功能设计是对所设计的塑件提出能够满足实现设计功能的要求，并且能够达到预计设定指标。本次设计的构件属于日常用品，主要用于密封，平时收到外力的冲击情况较少，塑件所工作的环境温度为正常室温，所以在设计初期考虑到塑件对热变形、脆化、分解等温度要求相对较低；其生产批量为中等，所以在设计初期应该考虑到模具的使用年限和生产的成本，在选材的过程中要考虑到诸多因素。2.2 材料选择通常情况下，塑件的材料选择依据为其加工时的环境还有功能要求以及原材料的性能数据。对于常温工作状态下的结构件来说,要考虑的主要是材料的力学性能,如屈服应力,弹性模量,弯曲强度,表面硬度等.该塑件对材料的要求首先必须是密封性好,其次才是成型难易和经济性问题。综合以上考虑选择PS（聚苯乙烯）作为注射材料如下：2.2.1材料性能 PS为热塑性材料，密度为1.05g/cm3，抗弯强度61-98MPa,抗拉强度35-63MPa,拉伸弹模量3200-3400MPa，收缩率0.5%-0.8%，一般取0.6%.该材料综合性能好，具有非常好的几何稳定性、热稳定性、光学透光性、电绝缘特性，以及很微小的吸湿性，抗拉抗弯强度高，但耐磨性差，质脆，抗冲击性差。 2.2.2成型特性及条件 （1）吸湿的性能较差，通常不需要干燥，建议干燥条件为80摄氏度条件下2到3小时。（2）塑料的加热温度对塑料的质量影响较大，温度过高易于分解熔化温度180C-280C，对于阻燃型材料其上限为250C，模具温度40-50C，注射压力200-600har。聚苯乙烯材质特性质地较脆容易出现裂纹，所以其脱离模具的斜度不宜太小，脱模顶出时受力要均匀，热涨的系数偏大，所以塑件中最好不要有嵌件。假如有嵌件就会因为两个件的热涨系数相差较大而导致开裂的现象。由于材质的流动性良好所以应考虑模具的间隙良好防止成型时产生飞边浇口形式一般采用侧浇。材料和模具均宜采用高温，并且注射压力不宜过高，注射时间适当延长，防止缩孔和变形产生的内应力。2.2.3结构工艺性零件的壁厚保证均匀，并且均要大于最小壁厚0.8mm以防止产生填充不足的现象。（借助Pro/E 和C-mold、C-flow 等软件的模拟分析功能）2.3 结构设计 塑件的结构工艺性是指其结构能适应成型工艺方法，在实际生产过程中，成型工艺会对塑件的形状、结构、尺寸精度等方面提出要求，这样可以降低模具的复杂程度以及制造难度，能够降低产品成本。设计工作者通过塑件结构工艺性分析，可以提前了解塑件的加工难点，为接下来的模具制造的可行性提出依据。2.3.1 壁厚 各种各样注塑件，无论是板壁还是结构件，根据设计要求一定要有壁厚，并且厚度合理能保证强度。通常来说再满足力学性能的前提要求下壁厚不宜太大，这样不仅能够节省原材料还能够降低成本，最重要的是还能缩短塑件的冷却时间提高其生产效率；而且厚度太大还会出现缩痕、凹陷等质量问题，下面介绍的是PS的壁厚推荐值：最小壁厚mm小型件壁厚mm中型件壁厚m 大型件壁厚mm0.75 1.25 1.6 3.25.4该塑件属于小型件,从图1上看,塑件的壁厚基本均匀，利于成型。图1 装配图2.3.2 脱模斜度 一般注塑件在成型的过程中需要冷却，冷却过程产品会发生收缩，这样塑件会禁锢在型芯或者凸模上，这样会促使脱模力过大而是塑件表面受损，所以塑件应具有一定的脱模斜度，以保证分模顺利，一下是PS脱模斜度的推荐值： 制件外表面351.35 制件内表面 301 2.3.3 圆角注塑件外轮廓的过渡和臂之间的连接处，通常采用圆角连接，只有当明确特殊要求是才会采用尖角。尖角很容易发生应力集中，在受到冲击时容易发生破裂。圆角不仅利于物料填充还有利于脱模和融料在模具内部的流动性，本次设计中圆角定为R1。2.4 塑件的尺寸精度及表面质量2.4.1尺寸精度（1）尺寸精度的选择；注塑件的尺寸精度是其制造质量的衡量标准，在实际设计过程中再满足预定指标的前提下一般会降低精度，这样可以节省制造过程中的成本还会降低制造难度。在实际加工过程中对塑件的精度要求，要根据尺寸公差来定。本设计的设计精度为四级精度。2.4.2塑件的表面质量表面质量这个概念特别重要，包含了微观的几何形状等技术指标而且也并不单纯是表面粗糙度的问题。表面缺陷是塑件的质量指标，它包括益料、缺料与飞边、气孔、翘曲、凹陷等问题。塑件表面的粗糙度主要取决于型腔表面粗糙度，一般型腔表面粗糙度要比塑件搞一个等级。该塑件要求对型腔抛光，所以对粗糙度的要求比较高，查表得PS抛光后顺纹路方向的表面粗糙度为0.02m，垂直纹路方向的表面粗糙度为0.26m。第三章 注塑成型的准备3.1 注塑成型工艺简介注塑成型工艺主要是利用塑料的可模塑性和可挤压性，首先将通过注塑机的料斗将粒状或者粉状的物料加入到高温的料筒能熔化，使物料成为熔体，然后在柱塞的高压推动下，以一个比较大流速注射到温度相对较低的闭合的模具中，并且进过一个保压冷却的过程，便可开启模具脱出一个具有形状和尺寸的塑料制件。3.2 注塑成型工艺条件1）温度；注塑成型整个工艺过程中料筒、喷嘴、模具等温度都需要控制。料筒的最高温度一般稍微比喷嘴的温度略大，这样可以防止融料发生“留涎现象”；模具体的温度通常通过冷却系统控制；模具的温度一定要低于塑料的热变形温度，这样能够避免塑件的翘曲和变形，还能够保证塑件具有较高的尺寸精度和形状精度。PS料与温度的经验数据如表3-1所示。表3-1 温度的经验数据 料筒温度 /喷嘴温度/模具温度/热变形温度 /后段中段前段1.82MPA0.45MPA15021017023019025024025057565962）压力；整个注射成型的过程所具有的压力分别为：注射压力、背压力、保压压力。注射压力的主要作用是用来克服融料向型腔流动的阻力，可以增加充模的速度并可以对融料起到压实的作用。背压力是指注塑机螺杆顶部的熔体在螺杆转动后腿时所受到的压力，背压力不仅可以增大熔体的密实度，还能够驱除留在物料中的空气，根据实际生产的经验背压力一般取3.4MPA到27.5MAPA；保压压力，它的大小与塑件的壁厚、材料及形状有关。3）时间：成型周期定义为完成一次注塑成型所需要的时间。这个周期包括：注塑、保压、冷却还有其它的时间总和，（其他时间包含开模、脱模、闭模等时间）。在满足不影响质量的前提下应该遵守尽量缩短这个周期的原则，这样能够提高生产效率，节约成本，在这个周期中最重要的是注塑和冷却的时间，通常情况下注塑时间为3s到5s，保压时间为20s到120s,冷却时间通常为30s到120s。3.3注塑机的选择由公称注射量选定注射机1.零件体积及质量估算（可用Pro/E 等模拟软件的模拟分析功能） （1）单个塑件 体积V=11.22cm3 质量m=11.221.05=11.78g (2 ) 两个塑件和浇注系统 总体积V=29.13cm3 总质量m总=30.63g 从实际注射量应在核定注射量的20%-80%之间考虑，初选额定注射量在60cm3以上的卧式注射成型机XS-ZY-60，该设备的技术规范见表1：表1 XS-ZY-60注射成型机的技术规范注射 装置 一次注射量/cm360柱塞直径/mm38注射压力/Mpa122最大注射面积/mm2130喷嘴孔直径/mm4喷嘴球半径R/mmR12喷嘴移动距离/mm120合模装置拉杆内间距/mm190300压板尺寸/mm330440模板行程/mm180模具厚度/mm70-200模板最大开距/mm380合模力/KN500其他顶出行程 中心顶出380注射机顶杆直径/mm16定位圈尺寸/mm55 3.4 注射机的校核3.4.1 最大注塑量的校核为了保证注塑件的质量，注塑模一次成型的塑件质量（包括流道凝料质量）应在公称注塑量的百分之二十到百分之八十范围内，最大可以达到百分之八十，最小不能够小于百分之十。为了能够保证注塑件的质量，通常选择的范围在百分之五十到百分之八十。 最大注射量80%=6080%=48cm311.22cm3 满足要求。3.4.2 锁模力的校核 s=1.2359.0746100=38113.32=38.113(t) （3-1）s -锁模力（）K-安全系数，约为1-1.2p-型腔平均压力（a）As-塑件在分型面上的投影面积（cm2） 取P=35Mpa A=r2=3.14172=9.0746(cm2) （3-2） Fs=1.2359.0746100=38113.32=38.113(t)而XS-ZY-60的锁模力为550t，能满足要求 3.4.3 喷嘴尺寸校核在实际工况环境下，注射机喷嘴球面半径R1要比主流道衬套始端面的求半径R2小1到2毫米，注射机喷嘴直径d要比主流道小端直径达0.5到1毫米，如图2所示，注塑机喷嘴的尺寸是标准的，模具的加工制造要以它为准。图2 喷嘴3.4.4定位圈尺寸校核 注塑机固定模板台面的中心有一规定尺寸的孔，称之为定位孔。注塑模端面凸台径向尺寸须与定位孔成间隙配合，便于模具安装，并使主流道的中心线与喷嘴的中心线相重合。模具端面凸台高度应小于定位孔深度。3.4.5模具外形尺寸校核注塑机工作台面的有效尺寸规定应该大于注塑模外形尺寸。模具长与宽方向的尺寸应该与注塑机拉杆的间距保持良好，其应至少有一个方向的尺寸能够保证穿过拉杆间的空间装载注塑机的工作台面上。因模具外形尺寸为200mm200mm230mm长与宽小于XS-ZY-60注射机的拉杆空间，膜厚又在允许范围内故合格。3.4.6 模具厚度校核模具厚度必须满足下式：H HH XS-ZY-60注射机允许模具的最小闭合高度为200mm最大闭合高度为300mm而型号为QJ842.2-84的标准模架厚度为230mm，符合上述要求 所以满足要求。3.4.7模具安装尺寸校核通常注塑机的定模板与动模板台面上回有很多不同间距的T型槽或者螺钉，它们是用于固定模具用的。模具安装固定的方式为：压板与螺钉固定。采用压板固定时，通常在模具的固定板附近会有螺孔，一般中小型模具会用这种方法，因为它具有较高的灵活性；采用螺钉固定的通常为大型模具，模具的动、定板上的螺孔之间的距离要与注塑机模版台面上的螺孔相一致。本次设计的模具属于小型模具，采用压板固定的方法，其外形吃寻为200400。3.4.8开模行程校核XS-ZY-60注射机最大开模行程为300，而本塑件所需开模距S=H1+H2+(5-10) （3-3） S注射机的最大开模行程H1塑件脱模距离H2包括流道凝料在内的塑件高度S =20+70+（5-10）=95-100mm300mm 故合格 3.4.9注射压力的校核 注射压力由XS-ZY-60注射机的注射压力为122MPa而本塑件注射压力为60-100MPa因此满足要求第四章 模具结构设计4.1分型面的确定 型芯与型腔在模具闭合的情况小所接触的面称为分型面。分型面的位置通常设置在注塑件断面尺寸峰值处，这样可以方便脱模。本次设计的分型面位置如图3所示。图3 分型面4.2型腔数目的确定及其配置 模具型腔的确定方法可分为：脱模力、注射机的最大注射量、注塑件精度、经济性等方法来确定。 该零件主要从经济性上考虑来确定型腔。通常大批量生产需要采用多型腔，而小批量或者试制件较多采用单型腔或者少型腔，本次设计注塑模具所生产的零件属于中等产量，固模腔数定为两个，通过注射机的一次注射能够生产两个塑件。如图4所示模腔可有效的解决模腔充满的平衡问题。图4模腔能够保证型腔在同一时间充满。这个平衡浇铸模具系统，从分流道浇口及型腔，其形状、圆角、尺寸、模壁的冷却条件都是一模一样的。4.3浇口确定PS材料的流动性比较好，适合各种你浇口，本次设计选用侧浇口，这样不仅不影响外观还会简化模型结构。4.4浇注系统设计模具中注塑机喷嘴开始到型腔入口为之的塑料熔体的流动通道即为注塑模具的浇注系统，它的组成分别是：主流道、分流道、冷料穴、浇口。它向型腔内部传质、传压、传热的情况是决定注塑件外表面质量的主要参考。它的布置影响了模具的加工难度成型的难度，所以浇注系统对于注塑模具来说非常重要。如图5所示浇注系统一般有主流道、分流道、浇口、冷料穴四部分组成。其作用是使来自注射机的熔体，稳定而顺利地流入并充满全部型腔，同时，再充模的过程中将注射压力传递到型腔的各个部位，以保证塑件的完整成。 图5 浇注系统（1）主流道 上端直径d=注射机喷嘴直径+1mm=5mm， R=喷嘴球半径+2mm=14mm 下端直径D=10mm。（2）冷料穴 本模具采用Z型冷料穴，C=D=10mm。（3）分流道 分流道是主流道和浇口之间的通道。再多型腔模中一般均设置分流道。为了便于制造本模具分流道为半圆形，只设在动模一侧。分流道宽度同主流道直径，高度h=4mm,长度l=1-2.5D=16mm。（4）浇口 考虑到零件的适用场合及外观要求，采用点交口，浇口宽度b=2mm，长度h=0.8mm.（5）定位环及浇口套 根据注射机定模板中心孔尺寸，选定定位环尺寸55mm,浇口套公称直径为20mm.其他尺寸根据相关情况选定。 4.5模架的确定 4.5.1型腔壁厚和底板厚度计算在注塑成型过程中，型腔主要承受塑料熔体的压力，因此模具型腔应该具有足够的强度和刚度。如果型腔壁厚和底版的厚度不够，当型腔中产生的内应力超过型腔材料本身的许用应力时，型腔将导致塑性变形，甚至开裂。与此同时，若刚度不足将导致过大的弹性变形，从而产生型腔向外膨胀或溢料间隙。因此，有必要对型腔进行强度和刚度的计算，尤其对重要的，精度要求高的大型塑件的型腔，不能仅凭经验确定。根据大型模具按刚度条件设计，按强度校核；小型模具按强度条件设计，按刚度校核原则：圆形底板厚的计算从刚度的观点出发型腔最小壁厚c=r(E/rp-11-+/rp)1/2-1 (4-1) =34(E/rp-11-+/rp)1/2-1=2.278mmE-塑料的弹性模量（3200-3400MP）=1=5mmr-型腔平均内径34mmP-型腔内熔体压力一般取25-45MPa取30MPa-泊松比0.25从强度的观点出发型腔最小壁厚为 S c=r(/ -2P)1/2-1 (4-2)=3.012mm4.5.2模架的选用本设计中所选用的模架为中华人民共和国航天工业部部标准QJ842-866-84中的标准模架，该标准已在1984-09-05发布（1）模仁尺寸的确定因为采用的是整体嵌入式凹模和整体式凸模，所以模架的大小可以任意制定，模架所承受的力最终是传递到凸模与凹模上，为了节省材料和减小模具外形尺寸，模架的取值越小越理想，但在实际工作环境状况下要考虑冷却的因素所以为了留给冷却系统足够的空间，本次设计所采用的模架大小为200180mm。（2）凸、凹模尺寸的确定由于凸模与凹模受到力的作用，它们的尺寸需要进行强度或者刚度的校核。更具上文的计算的出来的结果，只要帮正凹模的长边宽度达到4mm就能够满足刚度要求，所以理论取上不小于4mm的值就能够满足设计要求。但在实际工况下应考虑导柱与导套还有螺钉与冷却水孔等对模架的强度与刚度有着削弱的作用，所以现实生产环境中一般取值要比理论取值大很多，在本文所设计的注塑模具中，型腔到模具边的单边宽度选取为30.05mm，取模仁到模具边宽度为13mm。所以凸、凹模尺寸为200150mm。（3）模具高度尺寸的确定合理的厚度是怎样选择的，一般有两个尺寸需要考虑：凹模厚度；为了达到塑件的厚度要求本设计中凹模厚度取24mm推杆推出距离；在模具分模的时候一般注塑件是粘连在型芯上的，这就需要通过推杆利用外力推出一定的距离才能够使塑件脱离型芯，本次设计中，注塑件的高度大约为35mm，粘连在型芯上的尺寸大约为19mm，所以满足推出的距离大于19mm就能够满足塑件与型芯相分离。但由于本设计所采用的是借助斜面推出为了确保塑件能够稳定推出设定推杆的推出距离为21mm。 4.6导向与定位机构本模具采用导柱导向机构。（1）本次设计采用有肩的导柱。（2）导柱的布置：为了确保动模与定模合模方向一致，故采用直径相同的导柱进行不对称布置。为了确保型芯不会破损，导致设计在动模那一侧，本次设计注塑模具，采用正装形式。导柱：国家标准规定了两种结构形式，分为带头导柱和有肩导柱，大型而长的导柱应开设油槽，内存润滑剂，以减小导柱导向的摩擦。若导柱需要支撑模板的重量，特别对于大型、精密的模具。导套：导套分为直导套和带头导套，直导套装入模板后，应有防止被拔出的结构，带头导柱轴向固定容易。4.7顶出系统设计 注塑件的脱模要求不同这样对顶出系统也提出了不同要求，但是顶出结构所要达到的目的基本上是一致的，在注塑件开模顶出的过程中要保证其不会受损，还得保证在顶出的过程中注塑件能够保留在动模中，本次设计的顶出系统采用一次脱模机构。（1）推杆数量及结构形式 根据推杆布置许可空间，每个制品需设4根推杆，共8根；推杆头部直径为8.（2）顶出机构的导向 通常推杆会安装在顶出固定板与顶出板之间，其中顶出板的工作过程中的导向是特别重要的，导向出现问题推杆会发生折断变形等问题。顶出机构的导向装置可选用顶板导柱和导套导向（两套，对称布置），导柱、导套公称直径为14mm。（3）拉料杆 如前面浇注系统所示，采用球形型拉料杆，公称值8mm。（4）顶出距离 为确保顶出时塑件能完全脱离动模，顶出距离不小于20mm。4.7.1脱模力的计算圆形塑件断面的脱模力 =1=5mm (4-3)k=1+fsinxcosx1 是无因次系数s-塑料平均收缩率（%） 0.6E-塑料的弹性模量（3200-3400MP） l-塑件对型芯的包容长度（82mm）f-塑件与型芯之间的静摩擦系数，常取（0.1-0.2）-模具型芯的脱模斜度 （0）A-是盲孔塑件型芯在脱模方向上的投影面积 通孔塑件A=04.7.2推杆脱模机构推杆脱模机构，其结构简单合理，具有方便制造、方便更换、工作效果好等特点、在模具制造过程中较为常用。工作时直接与塑件相接触，开模后能够将塑件直接推出模具内部。推杆的很截面通常可以分为圆形、椭圆形、或者方形等形状，通常根据注塑件的顶出部位来确定，实际生产中最常见的就是圆形截面；推杆可分为两种：第一种普通推杆单纯的起到推出注塑件的作用，第二章成型推杆不能能够满足第一种作用而且还能够参与局部成型。1.推杆的强度，刚度的校核推杆的尺寸 (4-4)-是安全系数 取=1.5l -是推杆长度（90mm）F-是脱模力n-是推杆的数目 E-是推杆材料的弹性模量（MP） 根据以上计算推杆的直径大于其在满足刚度.强度时的最小直径，所以推杆直径的尺寸满足要求 推杆强度的校核 -是推杆材料的许用应力1-是推杆所受的应力2）推杆的固定形式：最常见的推杆形式就是固定板中的形式，除此之外还有很多种形式例如，螺钉紧固等其他形式。4.8 成型零件工作尺寸的计算成型零件的工作尺寸是指凸模与凹模构成塑件的尺寸。通常计算方法分为两种：第一种方法比较复杂是通过极限收缩率、极限制造公差和磨损量来进行计算的，能够保证尺寸精度，第二种方法比较简单是平均值法，它是按照平均收缩率、平均制造公差和平均磨损量来进行计算的；本次设计所采用的是第二种方法，平均值法。图6 成型零件如图6所示 材料为PS、收缩率为0.5%-0.8%，则塑料的平均收缩率 S=0.5%+0.8%/2=0.65%4.8.1 凹模工作尺寸的计算 凹模是成型塑件外形的模具零件，其工作尺寸属包容尺寸，在使用过程中凹模的磨损会使包容尺寸逐渐变大。因此，为了使得模具的磨损留有修模的余地，以及装配的需要，在设计模具时，包容尺寸尽量取下限尺寸，尺寸公差取上偏差。（1）凹模径向尺寸的计算Am+1(1+s)As-x+1 (4-5) (1+0.065)33.79-3/40.42 +0.14=33.695+0.14(2)凹模深度尺寸m+1(1+s)s-2/3+1 =(1+0.065)23.84-2/30.32 +0.17=23.995+0.14.8.2凸模工作尺寸的计算(1)凸模径向尺寸m-1(1+s)s+x-1 （4-6） (1+0.065)24.16+3/40.3 -0.17=24.557-0.17m-1(1+s)s+x-1=(1+0.065)6+3/40.18 -0.06=6.1740-0.06（2)凸模高度尺寸hm-1(1+s)hs+2/3-1 （4-7） (1+0.065)19+2/30.32 -0.17=19.340-0.174.8.3中心距尺寸的确定型芯之间或成型孔之间等中心距尺寸Cm1(1+s)Cs+x1 （4-8）(1+0.0065)60.03=6.0390.034.8.4小孔型芯直径dm-1(1+s)ds+3/4-1 （4-9） (1+0.065)6.09+3/40.18 -0.06=6.2650-0.064.8.5螺纹型环的尺寸计算(1)螺纹型环的大径尺寸大+中(1+s)s大-中+中 (4-10) (1+0.065)29.75-1 +0.25=28.943+0.25(2) 螺纹型环的中径尺寸 中+中(1+s)s中-中+中 (4-11)(1+0.065)26.75-1 +0.25=25.923+0.25(3) 螺纹型环的小径尺寸小+中(1+s)s小-中+中 (4-12)(1+0.065)23.75-1 +0.25=23.904+0.25 中（/-/）中（本计算中去/中）中按金属螺纹公差精度最低级选取（取） 4.9排气设计注塑的过程中出了模腔内原有的空气之外，还会有塑料原本所带水分产生的水蒸气，塑料均布分解也会产生会发的气体，还有一些别的气体等，假如这些气体不能顺利的排出，就会在塑件上行程气泡，表面轮廓不清晰，不能够完全填充型腔等问题。模具排气的方法有很多，例如，利用型芯、推杆、分型面、气槽等都可以进行排气。本次设计零件采用一模两型腔形式，所以利用推杆或者分型面都可以进行排气，不需要单独考虑特殊的排气方式。4.10温度调节系统设计在实际生产过程中，模具的温度对生产效率和塑件成型有着直接的影响。由于材质的不同，成型工艺和材料的性能
