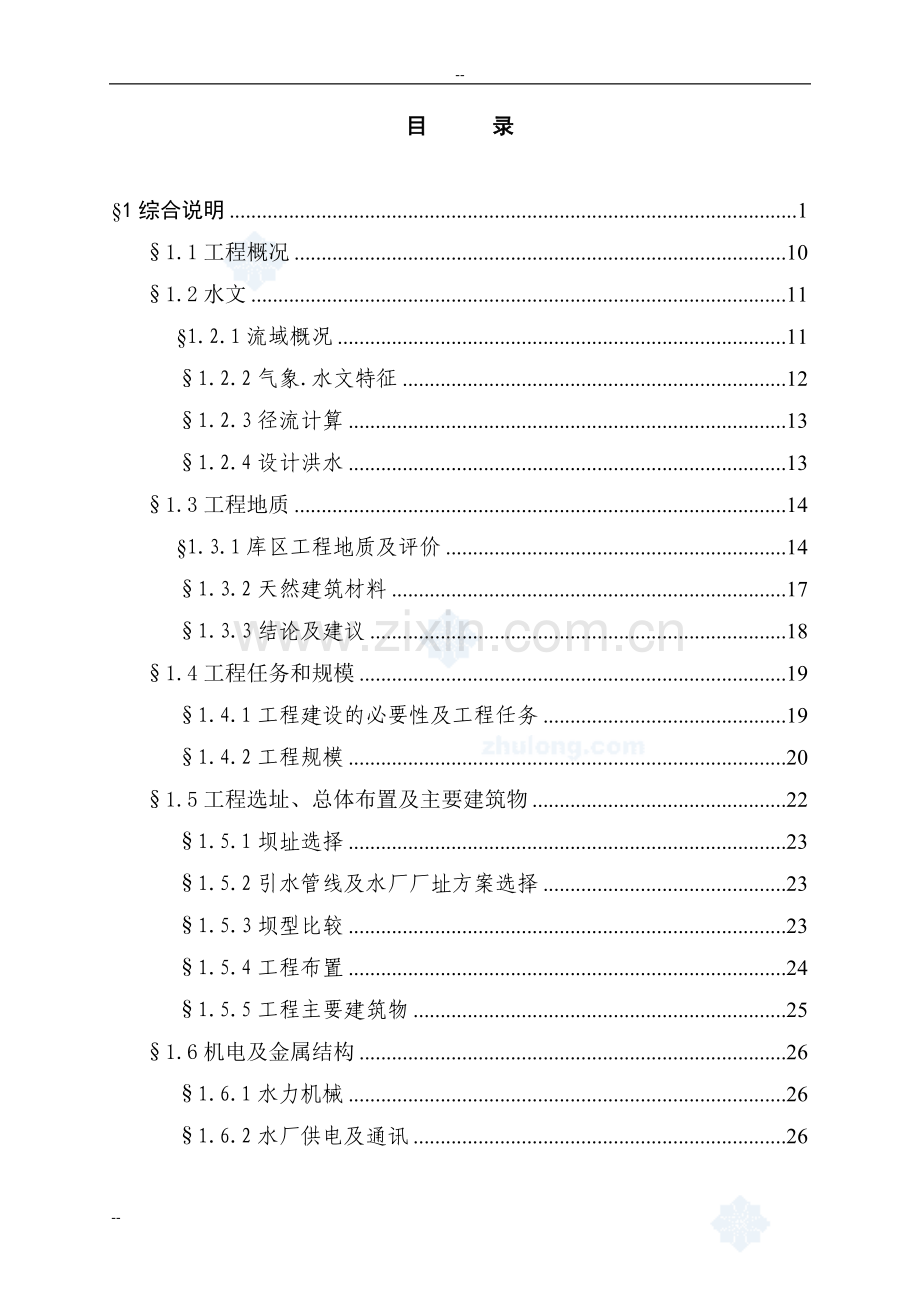

1、-目 录1综合说明11.1工程概况101.2水文111.2.1流域概况111.2.2气象.水文特征121.2.3径流计算131.2.4设计洪水131.3工程地质141.3.1库区工程地质及评价141.3.2天然建筑材料171.3.3结论及建议181.4工程任务和规模191.4.1工程建设的必要性及工程任务191.4.2工程规模201.5工程选址、总体布置及主要建筑物221.5.1坝址选择231.5.2引水管线及水厂厂址方案选择231.5.3坝型比较231.5.4工程布置241.5.5工程主要建筑物251.6机电及金属结构261.6.1水力机械261.6.2水厂供电及通讯261.6.3金属结构2
2、71.7工程管理271.8劳动安全与卫生281.8.1主要防范措施281.8.2安全与卫生主要防范措施281.9.施工组织设计301.9.1 施工条件301.9.2施工导流301.9.3主体工程施工311.9.4施工进度321.10水库淹没处理和工程永久占地321.10.1水库淹没调查成果321.10.2水库淹没安置及补偿321.11环境影响评价及水土保持331.11.1编制依据331.11.2工程区水土流失及水土保持现状351.11.3防治责任范围351.11.4水土流失预防及治理措施361.11.5投资估算361.11.6环境评价361.11.7结论及建议371.12投资估算371.13经
3、济评价381.14研究结论及建议392水文、气象402.1流域概况402.2水文气象特性412.2.1气象特征412.2.2水文特征412.3水文气象站网情况422.4水文资料的采用422.5径流计算422.5.1径流计算任务和方法422.5.2径流计算432.6设计洪水452.6.1 洪水特性452.6.2设计洪水的计算452.7设计洪量502.8水库调节计算503工程地质543.1任务及目的要求543.2自然地理及地质环境条件543.2.1自然地理条件543.2.2工程地质条件553.2.3地质构造583.2.4动力地质现象603.2.5水文地质条件613.2.6天然建筑材料613.3 坝
4、址工程地质问题评价623.3.1坝区工程地质概况623.3.2渗漏问题633.3.3坝肩渗漏问题643.3.4.坝基稳定问题643.3.5坝基承载力643.3.6坝基深层抗滑稳定问题653.3.7坝肩稳定性分析653.4.库区工程地质问题评价693.4.1水库渗漏问题693.4.2水库淹没与浸没问题703.4.3库岸稳定问题713.4.4水库淤积问题723.5结论与建议733.5.1结论733.5.2建议744工程任务和规模754.1 社会经济发展状况及工程建设的必要性754.1.1地区社会经济发展状况754.1.2工程建设的必要性774.1.3市场预测784.1.4水资源开发利用条件854.
5、2建设任务864.3工程规模864.3.1水源选择864.4径流调节894.4.1径流计算任务和方法894.4.2径流计算894.5洪水调节924.6水库死水位的选择964.7水库泥沙冲淤分析974.8水库回水985工程总体布置及工程设计1005.1工程等别和标准1005.2工程选址1015.2.1坝址选择1015.2.2引水管线及水厂厂址方案选择1025.3工程布置和主要建筑物型式（推荐方案）1055.3.1坝型比较与选择1055.3.2工程总体布置（推荐方案）1105.3.3主要建筑物1116机电及金属结构1456.1水力机械1456.1.1 净水设备选型1456.1.2 净水设备数量选定
6、1466.2水厂供电1476.2.1 供电方案选择1476.2.2 水厂自动化及继电保护1476.3通信系统1486.4金属结构1486.4.1 进水口拦污栅1486.4.2放空阀及进水阀1486.4.3管道冲砂阀及排气阀1486.4.4 供水控制闸阀1487工程管理1497.1设计依据1497.1.1 主要设计规范、规程1497.1.2枢纽建筑物的组成、等别1507.1.3编制定员标准1507.1.4机构设置1507.2主要管理设施1527.2.1工程管理范围和保护范围1527.2.2主要管理设施1537.3工程安全监测设计1537.4工程调度运行的原则和方案1557.5管理设施1567.5
7、.1主要设施1567.5.2水文设施1567.5.3通讯设施1577.6水源保护措施1578劳动安全与卫生1608.1设计依据1608.1.1国家、劳动部等有关规定1608.1.2设计中采用的主要标准、规范和规程1608.2总体设计1618.2.1自然条件和周围环境对安全卫生的影响及防范措施1618.3安全与卫生主要防范措施1618.3.1劳动安全防范措施1618.3.2工业卫生防范措施1638.3.3应急措施1648.3.4防范设备性能的检测、检验设施1658.4预期效果及评价1658.5安全与卫生机构设置及人员配置1658.6投资概算1669.施工组织设计1679.1 施工条件1679.1
8、.1 对外交通条件1679.1.2 枢纽布置1679.1.3 施工场地条件1689.1.4 自然条件1689.1.5 建筑材料及水、电供应条件1699.1.6天然建筑材料1699.2施工导流1699.2.1导流方式1699.2.2导流设计标准及流量选择1709.3主体工程施工1709.3.1大坝工程施工方法1709.3.2溢洪隧洞施工方法1719.3.3引水管道施工1729.3.4水厂施工1729.3.5供水管网施工1729.3.6导流工程施工1729.4施工交通及施工总布置1739.4.1施工交通运输1739.4.2施工总布置1759.5施工总体进度1769.5.1准备工程进度1769.5.
9、2主体工程进度1769.5.3工程完建进度1779.5.4施工进度指标17710水库淹没处理和工程永久占地17810.1调查过程17810.2库区淹没情况17810.3移民安置17910.4库区淹没损失及补偿投资计算18010.4.1移民安置及补偿费用18010.4.2新移民居住点基础建设18110.5淹没基本情况表18111环境影响评价及水土保持18211.1方案编制总则18211.1.1编制目的18211.1.2编制依据18311.2工程区水土流失及水土保持现状18511.3水土保持方案18611.3.1方案编制原则18611.3.2防治目标18611.3.3防治责任范围18711.3.4
10、水土保持治理分区18711.3.5水土流失防治工程体系18811.3.6水土流失预防措施18811.3.7水土保持措施18911.3.8方案实施进度计划19711.4水土保持监测19711.5投资估算19811.6环境影响评价20211.6.1环境状况20211.6.2环境影响预测评价20211.6.3环境影响分析20311.6.4结论及建议20412投资估算20512.1投资估算编制说明20512.1.1 工程概况20512.1.2投资主要指标20612.1.3编制依据20612.2投资概算表20813经济评价21613.1基本依据和基本数据21613.1.1基本依据21613.1.2基本数
11、据21613.2财务评价21713.2.1财务支出21713.2.2供水成本21813.2.3水费核定及效益计算21813.2.4财务评价指标21913.3国民经济评价22113.3.1效益计算22113.3.2费用计算22113.3.3国民经济评价指标22213.4敏感性分析22414研究结论及建议224附件：1、*二水厂大坝河水库工程地质可行性研究报告2、水质化验报告3、*二水厂可行性研究报告投资估算4、*二水厂可行性研究报告图册5、中国人民政治协商会议湖北省*第六届委员会第一次会议第63号委员提案6、*第十五届人民代表大会第二次会议第18号议案-1综合说明1.1工程概况三都镇位于建德市东
12、部，地处兰江、新安江、富春江三江汇合处，东面与乾潭镇、浦江县相邻，南面与大洋镇、兰溪市接壤，西面与梅城、北面与建德林场交界。全镇总面积193.6平方公里，辖50个行政村，1个居委会。现全镇总人口26640人，有耕地面积18099.16亩，人均0.679亩，山林15.9万亩。三都镇城镇区现状人口为5000人，其中后靠移民1333人，根据三都总体规划，到2020年，城镇区人口将达到7000人。2005年全镇工农业总产值142877万元，其中工业总产值122787万元，农业总产值20090万元。财政总收入805.06万元。距建德主城区40km，交通便利。随着经济的飞速发展，制约社会经济发展的矛盾也日
13、益突出，特别是基础设施建设尤为滞后，集镇供水就是典型的实例。原三都集镇自来水厂一座，建造于1980年，制水能力为1000 吨日，现日最大供水量为0.06万吨，城镇配水管网混乱，漏耗水量较大。且由于水源取自苔溪和富春江交汇处，由于受到富春江水库限制发电的影响，取水口水流动较慢，基本上变成死水，随着生活垃圾增多，水质逐年下降，水色常年变绿、变黑，加之去年连续干旱，这一现象日趋严重。供水水质的恶化严重影响人民群众生命健康安全。三都集镇生活用水困难问题，使党委政府伤透了心，迫切希望解决用水难、水质差的问题。因此，建设三都镇水厂是迫在眉睫的大事，三都镇党委、政府高度重视，多次组织水利、地质、卫生等相关部
14、门专家分析、论证后，提出切实可行的供水工程建设方案，决定新建棋盘石水库作为饮用水源，新建水厂的建成，将有力拉动三都镇经济的迅猛发展。1.2水文1.2.1流域概况设计流域位于*江一级支流*河的源头，*河流域属清江左岸支流，流域位于*自治州*南部，地处巫山山脉南麓的鄂西南山区。流域地理位置为：东径1101211023，北纬30243040。流经*的*，进入宜昌渔峡口，属石灰岩地区，岩溶发育，整个流域属典型的山区峡谷型河流，河谷呈基本对称的“V”或“U”型谷，地形坡度一般在40以上，局部地段形成高达30100m的陡崖。1.2.2气象.水文特征一、气象特征大坝河流域属中亚热带季风湿润性气候，气候特征是
15、：多云寡照、春迟秋早、降水丰沛、灾害天气较多。流域多年平均降雨量1826.7mm，雨量分布受地形影响随高程降低而呈递减趋势。流域邻近*雨量站1965年实测降雨量2367.0mm为历年最大值， 1997年实测降水量1394.3mm为历年最小值。本流域形成暴雨的主要天气系统是梅雨峰系，暴雨在410月都可能发生，大暴雨多集中在68月，暴雨持续时间一般为13天。二、水文特征流域径流主要来自降雨，径流年内分配与降水基本一致，径流年内分配不均，丰水期为410月，水量约占全年的82.8%，113月为枯水期，水量约占全年的17.2%。每年410月为汛期，年最大洪峰流量多出现在57月，且频率较高。流域内山高坡陡
16、，谷深河窄，洪水汇流迅速，洪水陡涨陡落，具有山区河流洪水特征。洪峰形态以单峰为主，也有复峰出现。由于流域内森林植被良好，加之人类活动对自然环境影响较小，全流域河流含沙量不大。三、水文资料的采用(1)*雨量站1952年至2003年共52年降雨资料；(2)*雨量站1956年至1971年共16年年蒸发资料；(3)湖北省平均年径流等值线图；(4)湖北省暴雨径流查算图表；(5)湖北省可能最大暴雨图集;(6) 湖北省水文手册1.2.3径流计算径流计算是根据*雨量站1952年至2003年共52年实测降雨资料，采取“年径流等值线图”查算流域设计年降雨量、年径流深并算出相应年径流系数，由查算的年径流系数和流域实
17、际设计降雨值计算相应的年径流深。并从湖北省水文手册查得相应统计参数，年径流查算结果。其多年平均流量0.17m3/s，相应年径流量543.7万m3，从分析成果看是合理的。1.2.4设计洪水由于大坝河流域缺乏实测洪水和暴雨资料，工程取水坝按50年一遇洪水设计，300年一遇洪水校核，设计洪水采用湖北省暴雨径流查算图表、湖北省可能最大暴雨图集中本地区综合曲线，选用有关暴雨洪水参数和设计值，采用瞬时单位线法计算设计洪水。主河道长1.7359km,流域面积4.98m3，主河道加权平均坡降3.38%,典型雨图轴向与流域轴向夹角小于60，时面深系数不作流域形状改正。由于属于小流域,不作点面换算,其计算成果：频
18、率0.33%、2%、3.33%、5%、10%的洪峰流量分别为89.2m3/s、68.8m3/s、24.4m3/s、17.9m3/s、14.9m3/s。根据设计频率的洪水过程计算洪量，最大24小时设计洪量为112.5m3、87.3m3，最大3日设计洪量为163.4m3、126.7m3。根据*镇十五发展规划结合当地现有取水工程,按相关乡镇取用水定额,对野三镇需水量进行预测2005年、2010年、2020年需水量分别为94.05 m3、134.29 m3、277.19 m3相应流量分别为0.0273m3/s、0.0393m3/s、0.0824m3/s，工程供水保证率P取95%,按年调节进行供需水库调
19、节计算。总来水为大坝河来水和棺木岩来水之和，但棺木岩来水不参与水库兴利调节计算，根据水厂近几年的运行记录分析，水厂多年平均年供水量为72万m3，尽管采取分时段、分区间定时供水等措施运行，缺水量太大，无法正常运行。新水厂建成以后与棺木岩水厂合力运行，集镇总需水量为331.82万m3，实际需补充水量为331.82-72=259.82万 m3，故水库兴利调节计算的用水量采用259.82万m3。计算得V兴=71.71万m3。1.3工程地质工作区所属大地构造位置在扬子准地上扬子台坪八面山褶皱带*台褶束的北部，其东西分别与利川、长阳台褶束相连接，北与鄂中褶断区秭归台褶束相毗邻。地史演化主要经历了地台发展及
20、陆缘活化两阶段，褶皱构造和断裂均较发育，并形成以东西向、北北东向构造为主体，总体表现为北北东向构造叠加改造东西构造的复合构造格架。根据国标中国地震参数区划图（GB18306-2001），工作区及邻近地区的地震峰值加速度为0.05g，按1990年国家地震局编制的中国地震烈度区划图，工作区的基本烈度为度。1.3.1库区工程地质及评价一、库区工程地质条件工作区位于鄂西长江南岸，属鄂西中高山区，地形切割强烈，沟壑纵横，主要发育山间溪流。海拔一般10001400m，最高峰1845.3m，相对高差一般7001000m。拟建水库区地势西北高东南低，地形标高一般在16001300m，相对高差一般在100300
21、m。山体大致呈SWNE走向，山顶一般呈锥形。最高点标高1845.3m。大坝河为当地地表水主要排泄通道，其谷底标高约1255.0m至1300.0m。宽50100m，其中现代河床宽510m，两侧发育两级阶地，一级阶地阶面宽2050m，高出河床3m左右，二级阶地阶面宽10m左右，高出河床约12m。此外在右岸距坝区约100m处有洪积扇分布。阶地和洪积扇是当地村民的主要耕地。工作区主要出露地层为泥盆纱中统黄家澄组（Dh）、云台观组（Dy）和志留系下统纱帽组（Ss）、罗惹坪组（Si）、新滩组（Sx）地层和第四系（Q）。大坝河水库坝址初步定于善家河水电站老坝址与其上游180m之间，坝轴近东西向。该地段河谷较
22、狭窄，谷底宽约50m，两岸较陡，坡度3040。坝区分布基岩为志留系罗惹坪组第一段（Sl1），岩性以灰色、灰黄色中厚层泥质粉砂岩为主，间夹泥岩和页岩。岸边有残坡层和坡洪积层分布，谷底为善家河水电站水库淤积物。岩层产状较平缓，倾向220，倾角613，构造节理和平行岸坡的卸荷裂隙较发育。右岸：坡角较缓，在30左右，坡体结构为逆向坡。基岩风化程度较严重，中强风化岩层厚达10余m，上部为残坡积和坡洪积松散土覆盖。左岸：坡角较陡，在4060左右。坡体结构为斜交顺向坡，基岩大部出露，第四系和风化壳厚度较薄。二、库区主要工程地质问题评价库区两岸经地表分水岭至邻谷低地之间，以志留系砂岩、泥（页）岩为主，岩层倾角
23、平缓，一般10左右，为一向南西（右岸）倾斜的单斜构造。大坝河水库库坝区为“V”字型山谷，库岸至两侧邻谷很远，与左岸邻谷相距约1000m，与右岸邻谷相距更大，约4300m。若以与库水位1290m高程相应的地表分水岭两侧山坡的距离考虑，左岸相距约600m，右岸相距约3600m。说明两岸山体厚度较大，不易造成向邻谷渗漏。本区降水量大，两岸山体植被十分发育，构成了补给地下水源极为有利的条件。同时两岸山体厚度大，岩石的透水性微弱，易形成较高的地下水分水岭。左岸泉水出露高程最高处约1370m，右岸高程最高处约1380m，可见两岸地下水分水岭高程更大。蓄水后，两岸地下水位还会升高，即地下水分水岭远高于库水位
24、，这是本水库不会向两侧邻谷渗漏的根本原因。1、水库淹没与浸没问题库区两岸河谷坡度较大，多在30以上，谷底较窄，一般宽50100m，河床高程12551300m，河床纵坡约为0.035，谷底是当地村民居住和耕种的主要场所。水库蓄水后淹没范围不大，库尾至坝前约800m，淹没面积约5.7104m2，其中淹没耕地面积约2.6104m2，民房四栋。除此以外，还会因地下水位上升造成库区周围浸没问题。据库区工程地质条件综合分析，库周可能遭受浸没的地段有两处。一是右岸坝前约100m，另一处是库尾附近。在右岸距坝前约100m，库岸线长约200m范围内，岸坡平缓，约10左右，为第四系坡洪积物分布，是当地村民的主要耕
25、地，同时有几户村民居住在库岸附近。水库蓄水后地下水位上升，可能引起民房地基软化而危及其稳定安全；同时，导致耕地沼泽化。预测浸没影响和危害的范围较小。在库尾附近，第四系冲洪积物分布于谷底的阶地和漫滩上，成为当地村民的主要耕地，同时仅有一户村民居住。水库蓄水后，库周地下水位必然会上升，将使民房地基和耕地遭受浸没危害，但其影响范围不大，危害较小。库区周围其他地段，因两岸坡度较大，一般在30以上，主要为志留系砂岩，泥岩分布，库周无民房，几乎无耕地，又无其他设施，水库蓄水后产生的浸没面积和危害都很小。2、水库蓄水后库周地下水位相应上升，岩土体遭受浸没软化，强度降低，在库水波浪作用下，库岸岩土体将产生掏蚀
26、、崩滑，使库岸不断外移，破坏库周农田和工程设施，这是水库建设中必须考虑的工程地质问题。由库区工程地质条件可知，除右岸坝前约100m为土岸外，库岸其余地段多为岩岸，主要由罗惹坪组砂岩、泥（页）岩组成，岩层产状倾向南西，倾角平缓，一般为1013，其上覆弟四系残坡积松散土层的厚度较薄，两岸植被发育，经现场调查和访问，大坝河干流两岸未发生崩塌滑坡，即天然条件下两岸斜坡稳定性良好。水库蓄水后，除坝前水面宽约200m外，其余库段水面宽100m左右，库区又处于深山峡谷中，预计其风成浪小，由此对库岸所产生的动力地质作用较弱。同时，因库周地下水位升高引起岩土体强度降低，而导致岸坡崩滑失稳的可能性和范围较小。因此
27、，水库蓄水后，在波浪和地下水作用下库周岩库地段仍处于稳定状态；土岸地段可能遭受掏蚀、坍塌，但因土岸范围小，岸坡平缓，由此造成的塌岸范围和危害较小。3、水库淤积问题影响水库淤积的因素主要受控于两个方面：一是固体物质（“泥沙”）的来源。固体物质的来源与库区岩土类型、岩石的风化破碎程度和厚度、第四系的厚度和分布、地形形态、坡度和植被发育程度有关。二是降雨、地表洪流和库水对河床和山坡的剥蚀、冲刷、掏蚀和搬运能力。但由于第四系松散土分布不广，主要在干流谷底中，且厚度较小；两岸山坡较陡，残积坡积物和风化破碎岩的厚度较薄；水库塌岸范围较小；在流域范围内植被十分发育，水土保持良好。因此，水库淤积的固体径流来源
28、较少，淤积的速度较慢。1.3.2天然建筑材料天然建筑材料是制约水工建筑物经济合理性的重要条件。库区及邻近地区缺乏土料，石料可就地采集。1.3.3结论及建议一、结论根据库坝地区工程地质条件和工程地质问题的研究，以及与建坝蓄水的关系分析，可得出以下结论：1、库区两岸地下水分水岭远高于库水位，为补给型河谷，水文地质条件较简单，库区植被发育，各种动力地质作用较微弱。具备修建中小型水库的良好条件。2、水库蓄水后，库区两岸地下水分水岭远高于设计库水位，不会通过两岸分水岭地区向邻谷发生渗漏。由于坝上下游水头差加大，坝基特别是坝肩岩体因构造断裂和卸荷松动风化等作用，岩体较破碎，通过裂隙系统，发生坝基和绕坝肩渗
29、漏是不可避免的。其量虽不大，但对浆砌块石重力坝坝体稳定性影响不容忽视。3、坝基可以满足坝高35m的各种坝型荷载要求。坝基不存在深层滑动的边界条件，浆砌块石重力坝的深层抗滑稳定条件较好。4、两岸岩体层理和节理裂隙发育，其结合所构成的不稳定块体在坝基、坝肩开挖施工过程中，易造成边坡失稳所导致的灾害，尤其对拱坝坝肩的稳定不利。5、水库蓄水后库周地下水位上升所造成的浸没主要发生在库尾和地形平缓的土地地段，其范围和危害较小；水库塌岸主要发生在土坡地段，其范围和危害小；固体径流来源较少，水库淤积速度较慢。6、拟建的大坝河水库坝址选在原善家河水电站坝址至其上游约180m之间是适宜的。7、坝址地形地质条件和天
30、然建筑材料是影响该水库坝型选择的主要因素。同时，考虑不同坝型可能发生的工程地质问题和设计、施工技术要求的难易，兴建拱坝的条件较差，在下一阶段深入勘察研究的基础上，对土坝和浆砌石重力坝从技术可行性和经济合理性进行坝型的比选工作。二、建议1、库区及临近地区没有建造土坝的天然建筑材料，建议在区外寻找。2、测量坝区大比例尺（大于1：1000）地形图，深入开展工程地质测绘为主的勘察工作，以便为坝轴线和坝型选择提供科学依据。3、引水工程线路较长（约8公里），经过的地形、地质条件和交叉工程的类型多而复杂，需开展工程地质勘察和地质灾害评估工作。4、增大坝高时库容增率十分显著，也是*镇供水的迫切要求。其关键是需
31、要进一步复核水文预测资料的可靠性，以便决策增大库容的可能性。5、小型水库不能投入较多的勘察工作，建议施工过程中加强施工地质工作，保证施工安全，适时变更工程设计和施工方案。1.4工程任务和规模1.4.1工程建设的必要性及工程任务一、工程建设的必要性*是大西南的陆路咽喉，是*州的东大门、*的江南重镇，近20年来，集镇供水能力在不断加强，自来水厂投厂至今。已进行两次扩建，但由于集镇发展速度快，缺水的情况年年存在。目前，由于“两路一道”（沪蓉西高速公路、宜万铁路、天然气管道）工程的启动以及水源来水严重不足等原因，供水矛盾更加突出，影响了人民群众的生产与生活以及驻镇各单位的正常工作秩序。机关单位无法正常
32、上班，每天都要抽出1、2小时找车到离集镇10公里以外的渔泉河、木龙垭的金银湾拉水；学校无法正常上课，每天都要用一节课的时间组织学生用塑料壶提水，影响了正常的校园秩序；居民无法正常生活，有的居民由于饮用了不卫生的水而传染上疾病；餐馆、旅店无法正常营业，每天需用车从10几公里外拉水，每车水的价格高达150元左右；国家重点工程无法正常施工，有的施工单位因水时而与当地百姓发生冲突。*集镇供水问题被纳入*第十五届人民代表大会第二次会议议案和中国人民政治协商会议湖北省*第六届委员会第一次会议委员提案,这更进一步说明*集镇供水问题的严重性。供水需求的增大，*集镇供水的供、求矛盾逐渐暴露出来，集镇出现“水荒”
33、，“水”的问题已成为制约当地社会经济发展的瓶颈，影响了县域经济的发展和社会稳定。因此，改善目前供水滞后的现状成为该镇基础建设中的重中之重，同时解决*集镇供水问题是缓解社会矛盾、减轻社会负担的必要，是实践“三个代表”的重要体现，是推动社会经济发展的保证，是人民群众生存的大计，将更有力地推动*镇各项事业的建设与发展。二、工程任务*镇是巴东第二重镇，随着“宜万铁路”和“泸蓉西高速公路”的建设，外来旅游人员增多，外来客商投资项目逐步增多，都对*经济产生拉动效应。*镇的经济快速发展，使原本供水保证率就不高的集镇供水工程，难堪重负，已成为制约当地经济社会发展的瓶颈，因此拟定在大坝河兴建大坝河水库蓄水，通过
34、管道输水，供给*镇城镇生产、生活用水及工业用水。1.4.2工程规模一、水源点的选择根据*水资源的分布情况，水源点共有五个，分别是徐家河、大坝河、平坦村老黄沟、两溪坪、西流水。根据对五个水源点调查、计算、分析结果为：徐家河、老黄沟水源点水量不足，建库地质条件差，而且水源点海拔高程低，水源点建库方案不可取；西流水水源点，可以自流供水，但淹没农田面积大，移民人口多，且建库地质条件差，水源点不理想；两溪坪水源点，需提水，不能建库，供水保证率满足不了要求；大坝河水源点日流量约为800010000 m3/d），查以往善家河水电站资料，最枯流量为0.0328 m3/s，流量比较稳定，查万分之一地形图，坝址处
35、河床高程约为1255.00m，其高程满足自流引水，坝址以上流域面积为4.98km2，多年平均年来水量约400万m3，九条黄瓜岭有五条溪沟承雨面积约1.5平方公里，多年平均年来水量约120万m3，年总来水量520万m3。建库后，来水量可保证近中期（510年）供水需求。通过五个水源点比较，要彻底解决野三镇供水问题，大坝河水源点相对好一些，可以自流，通过建库调节，水量能满足要求。二、水库水位1、正常蓄水位及死水位根据兴利调节计算及实测河道的纵断面及坝址的地貌特点和供水的高程要求，初步拟定死水位1272.5m，相应死库容为9.95万m3。兴利库容71.71万m3, 死库容与兴利库容之和为81.66万m
36、3,查水位库容曲线得正常蓄水位为1285.106m。2、洪水调节根据枢纽布置要求，泄水建筑物采用岸边溢洪道布置形式，置于大坝左岸。水库洪水调节因下游没有防洪要求，故水库洪水调节采用敞泄方式泄洪。根据泄洪建筑物的泄洪能力和坝址设计洪水过程线，采用列表试算法进行洪水调节计算。根据水文计算，大坝河坝址控制断面50年一遇设计洪水洪峰流量68.8m3/s，300年一遇洪水设计洪峰流量89.2m3/s，死库容为9.95万m3，相应死水位为1272.5m,兴利库容为81.66万m3,正常蓄水位1285.106m，设计洪水位为1286.552m，校核洪水位为1286.839m。防洪库容为18.61万m3。总库
37、容100.27万m3。该工程防洪保护对象为库区下游沿河居住在洪水线内的居民、农田和林地。3、坝顶高程根据地质报告提供的坝址工程地质评价，坝基基岩主要为粗粉砂岩，坝可以直接修筑于基岩上，初选坝型为碾压土石坝和浆砌块石重力坝，碾压土石坝高程1287.587m, 浆砌块石重力坝高程1287.468m。4、供水*镇日流动人口达到0.5万人，已是流动人口最高峰值，故在以后逐年年总需水量预测中，流动人口仍按0.5万人计；集镇在校总人数为6561人，因国家自实施计划生育以来，人口出生率得到有效控制，目前正是在校人数的高峰值，根据*镇城镇总体规划（修编）的人口预测，在校学生数均按0.66万人计。远期2020年
38、集镇总人口达到4万人，减去在校学生和流动人口，常住人口为2.84万人。根据现有常住人口规模，常住人口年增长率为2.74%。用水标准按湖北省乡镇供水管理暂行办法规定，常住人口生活用水量标准为80120 L/d.人，取为100L/d.人；在校学生生活用水取为30L/d.人；流动人口生活用水取为60L/d.人。设计用水人口按2020年末规划人口计算。年供水能力331.82万吨，供水范围，*镇2020年城镇规划所有供水区间，供水流量0.1052m3/s。经卫生防疫部门检测水质良好。1.5工程选址、总体布置及主要建筑物*二水厂大坝河推荐方案水库总库容100.27万m3，正常蓄水位1285.1m，根据村镇
39、供水工程技术规范SL310-2004及水利水电工程等级划分及洪水标准SL252-2000，本工程为等工程，水库大坝及左岸溢洪道为4级建筑物，设计洪水重现期为50年，校核洪水重现期为300年。其他及临时建筑物为5级建筑物。根据1990年国家地震局编制的中国地震烈度区划图（1990），工程区位于地震烈度小于度区，本工程场址地震基本烈度宜按度考虑，其工程主要建筑物的地震设防烈度相应为度。1.5.1坝址选择大坝河系清江的三级支流，在王榨河段汇入鱼泉河上游，在水楠汇入清江一级支流泗渡河。在大坝河和王榨河段的岩口子处，河道几近垂直下落，在岩口子上游约70m处已建有善家河电站的取水大坝经实测平均坡降为3.3
40、8%，在距此坝上游约180m以内为v形河谷，再往上游约400m为平坦腹地，具有较好的成库条件。故坝轴线只宜在距善家河电站取水大坝180m的V形河谷段选择。拟定上、下坝址两条坝轴线方案，综合分析，上坝址方案投资省，施工条件等各方面均优于下坝址方案，故本阶段推荐采用上坝址方案。1.5.2引水管线及水厂厂址方案选择工程引水距离较远，地形条件非常复杂，经多次实地踏勘选线，初选两套方案进行测量，第一套方案称为沙湾方案（拟定水厂厂址建在沙湾），第二套方案称为狮子岭方案（拟定水厂厂址在狮子岭北侧）。从地形地质条件、工程布置、水力学条件、施工难易程度、工程量及投资等方面比较，引水管线及水厂布置宜采用沙湾方案。
41、1.5.3坝型比较根据上坝址的地理、地形和地质条件，初步拟定土石坝和重力坝两种基本坝型进行研究和比较。其中重点比较聚乙烯薄膜斜墙碾压土石混合坝左岸泄洪隧洞方案和细石砼砌石重力坝坝顶溢洪方案。坝型方案的比选实为取水枢纽方案的比选。综合分析比较，两种方案各具特点，细石砼砌石重力坝由于当地无可用砂石料，需从距离坝址约7km的地方汽车运输，导致投资较高，施工进度较慢。然而，聚乙烯薄膜斜墙碾压土石混合坝由当地材料筑成，需外运物资较少，结构简单，施工方便，无论是设计还是施工均没有什么难题，最为关键的是该方案投资较省，施工进度较快，左岸隧洞泄洪，运行安全方便，优势较为明显，所以本阶段推荐采用为基本坝型，左岸
42、隧洞溢洪方案为取水枢纽布置方案。1.5.4工程布置*二水厂主要由取水枢纽、引水管道、水厂和供水管网等四部分组成。一、取水枢纽取水枢纽主要包括：左岸溢洪隧洞、右岸取水管和放空管。坝轴线距原善家河电站取水大坝180m，坝顶高程1287.617m,最大坝高26.217m，坝顶长73.12m、顶宽5m，上游坝坡1：2,下游坝坡1：1.8，最大底宽86.62m，坝体填筑方量4.548万m3。左岸溢洪隧洞由溢流堰、渐变段、泄流隧洞和尾部消能组成。取水管和放空管均置于右岸，在坝体下游尾部设置闸阀，放空管长120m，进口中心高程1268.00m，内径600mm。取水管中心高程1272.656m，采用PE管，公
43、称外径400mm。正常蓄水位时取水能力0.21m3/s。二、引水管道自取水大坝取水，管线经九条黄瓜岭、店子坪、蔡家荒、李家坡、刘家坡至沙湾，管线长7680m，在沙湾建水处理厂，狮子岭建配水站，自狮子岭再安装配水管至*集镇供水。沙湾至狮子岭用隧洞连通，隧洞长1420m，既是输水隧洞又兼清水池之用。因本工程引水距离较远，地形条件非常复杂，倒虹吸布置较多，经计算比较工程引水管道选用PE管道方案。据管线沿程走向，拟将管线分为5段，即：L1、L2、L3、L4、L5，L1管段所对应的桩号为00+00002+580，对应的高程点为1272.51257.202，L2所对应的桩号为02+58004+840，对应
44、的高程点为1257.2021198.313；L3管段所对应的桩号为04+84005+652，对应的高程点为1198.3131174.226，L4管段所对应的桩号为05+65206+000，对应的高程点为1174.2261170.081；L5管段所对应的桩号为06+00007+680，对应的高程点为1170.081m1180.000m。三、净水处理厂水厂厂址选在两溪坪村三组饶姓农户北侧，厂区面积约3亩，厂区主要由进水管、一体化净水机、综合楼和输水隧洞兼清水池组成，高程在1180之1185之间。采用SS-SPP系列一体化净水设备。四、供水管网采用树枝状管网布置。自狮子岭配水站经杨叉坝至*民族中学布
45、置一条主管，在杨叉坝片区分布两条支管，供三峡酒厂以北的区域。在谭家村片区布置五条支管供变电站以北的区域。 在老城片区布置六条支管供变电站至民族中学的区域。主管长7595m，支管总长7337m。1.5.5工程主要建筑物一、复合土工膜防渗斜墙碾压土石混合坝坝顶高程1287.617m，河床建基面高程1261.4m，最大坝高26.217m，坝顶长73.12m、宽5m，上游坝坡1：2,下游坝坡1：1.8，最大底宽86.62m，坝体填筑方量4.548万m3。顶部拟用浆砌块石防浪墙厚0.4m，坝体采用复合土工膜斜墙防渗，下游坡脚设贴坡排水。二、泄洪隧洞大坝河水库的溢洪方案采用左岸隧洞溢洪方案，溢洪道由溢流堰、渐变段、隧洞及尾部消能四部分组成。溢流堰紧靠水库，因此溢流堰的引水渠段只是设一喇叭口，其横断面为矩形，渠底高程为1279.606m。为了防止冲刷和减少水头损失，渠底及
