PE给水管道安装技术交底大全.doc

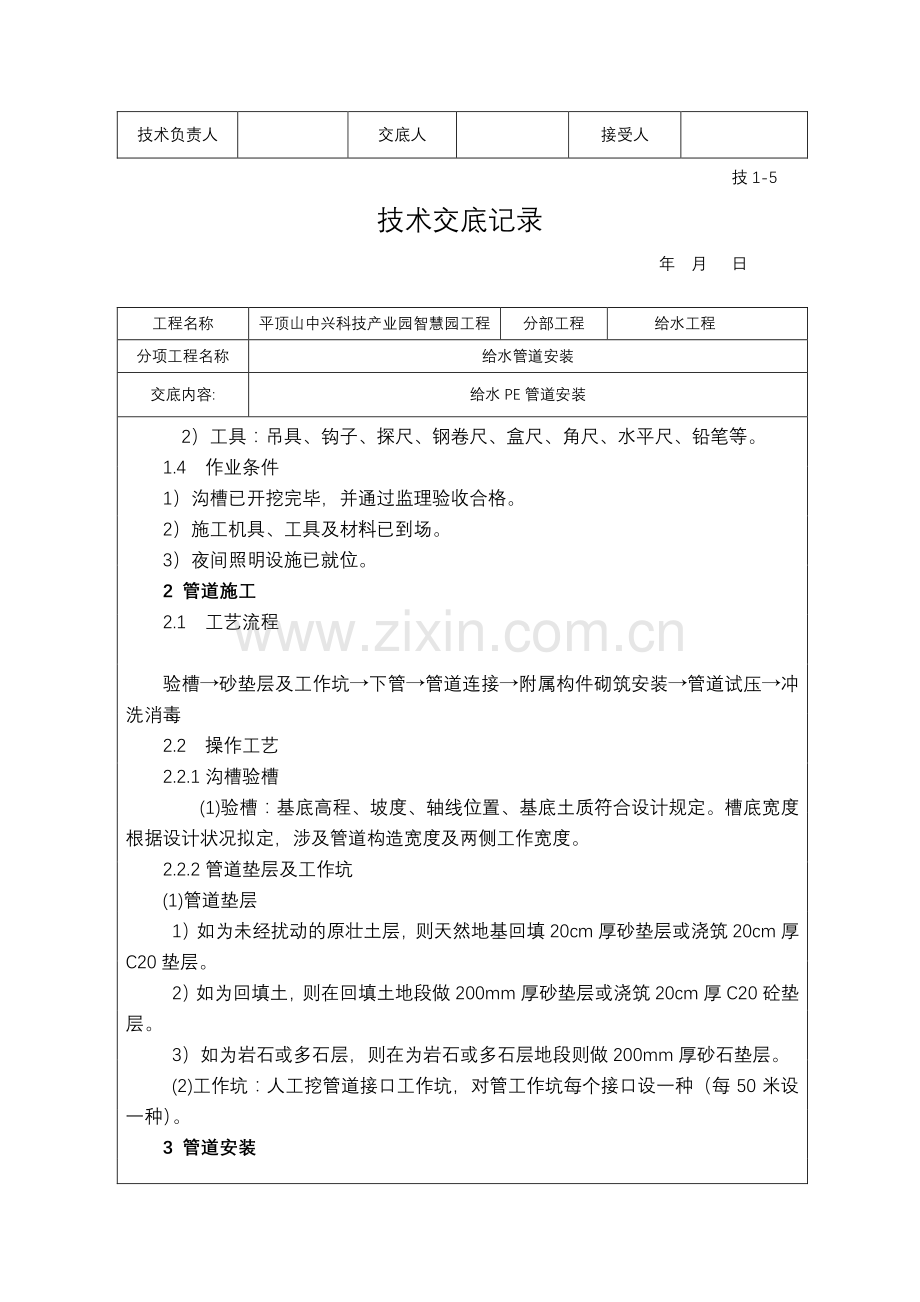

技 1-5 技术交底记录 年 月 日 工程名称 平顶山中兴科技产业园智慧园工程 分部工程 给水工程 分项工程名称 给水管道安装 交底内容:给水 PE 管道安装 交底内容：一、工程概况 1.本工程给水水源：给水系统由市政自来水管网引入设在地下室内的生活水泵房，系统采用下行上给方式。地下室生活给水系统由市政管网直接供应。2.给水管材：给水引入管至给水加压泵房、消防水池段的给水干管均采用 PE 管，粘接连接。3.生活给水系统阀门:DN50 采用闸阀或蝶阀，承压 1.6MPa。二、施工准备 1 施工准备 1.1 技术准备 1）施工前做好施工图纸的会审 2）施工测量：办理测量交接桩手续和复测工作，并完毕护桩及加密桩的引测。3）对原材料和半成品检查实验工作已完毕。1.2 材料规定 1）管道敷设应在沟底标高和管道基本质量检查合格后进行，在敷设管道前要对管材、管件等重新做一次外观检查，发既有问题的管材、管件均不得采用。2）给水管道连接采用热熔焊接时宜采用同种牌号、材质和相似 SDR 的管材和管件。对性能相似的不同牌号、材质的管材与管材或管材与管件之间的连接，应通过实验，鉴定连接质量能得到保证后，方可进行。焊接端部 SDR 值不同的管材管件，不应通过对接焊连接；1.3 机具设备 1）设备：切管机、供电设备、管接头、热熔机等。技术负责人 交底人 接受人 技 1-5 技术交底记录 年 月 日 工程名称 平顶山中兴科技产业园智慧园工程 分部工程 给水工程 分项工程名称 给水管道安装 交底内容:给水 PE 管道安装 2）工具：吊具、钩子、探尺、钢卷尺、盒尺、角尺、水平尺、铅笔等。1.4 作业条件 1）沟槽已开挖完毕，并通过监理验收合格。2）施工机具、工具及材料已到场。3）夜间照明设施已就位。2 管道施工 2.1 工艺流程 验槽砂垫层及工作坑下管管道连接附属构件砌筑安装管道试压冲洗消毒 2.2 操作工艺 2.2.1 沟槽验槽 (1)验槽：基底高程、坡度、轴线位置、基底土质符合设计规定。槽底宽度根据设计状况拟定，涉及管道构造宽度及两侧工作宽度。2.2.2 管道垫层及工作坑(1)管道垫层 1）如为未经扰动的原壮土层，则天然地基回填 20cm 厚砂垫层或浇筑 20cm 厚C20 垫层。2）如为回填土，则在回填土地段做 200mm 厚砂垫层或浇筑 20cm 厚 C20 砼垫层。3）如为岩石或多石层，则在为岩石或多石层地段则做 200mm 厚砂石垫层。(2)工作坑：人工挖管道接口工作坑，对管工作坑每个接口设一种（每 50 米设一种）。3 管道安装 3.1 一般规定 1、聚乙烯给水管道连接采用热熔连接，不得采用螺纹连接和粘接；技术负责人 交底人 接受人 技 1-5 技术交底记录 年 月 日 工程名称 平顶山中兴科技产业园智慧园工程 分部工程 给水工程 分项工程名称 给水管道安装 交底内容:给水 PE 管道安装 2、连接时采用相应的专用连接工具，连接时，不得使用明火加热；3、热熔准备：用与热熔管材,管件尺寸相匹配的加热头装好热熔器，并接通电源加热。同步用色笔在管材热熔端所需长度划线。(外径为 20-63mm 时采用手持式热熔器,外径为 63-110mm 及以上时可采用台式热熔器)4、在寒冷气候（-5如下）和大风环境条件下进行连接操作时，应采用保护措施，或调节连接工艺；5、给水管材、管件寄存处与施工现场温差较大时，连接时应将管材和管件在施工现场放置一定期间，使其温度接近施工现场温度；6、给水管材连接时，管端应干净。每次收工时，管口应临时封堵；7、给水管道连接结束后，应进行接头外观质量检查。不合格者必须返工，返工重新进行接头外观质量检查；3.2 热熔连接 1、热熔连接前、后、清洁焊接表面和加热工具。焊接表面污物应用干净棉布擦净，加热工具上的聚乙烯残留物只能用木质刮刀切除；2、检核对接焊机与否与管材直径和规定的对接焊周期匹配；3、热熔承插：待热熔器工作温度批示灯亮后，无旋转地将管材与管件分别插入加热头加热,然后无旋转的拔出，迅速的将管材无旋转的插入管件中，使接头处形成均匀的凸缘,完毕后自然冷却一段时间即可。外径(mm)20 25 32 40 50 63 熔接深度(mm)15 17 19 21 24 28 4、热熔对接：将需焊接的管材、管件固定在对接机上，按管材尺寸使用夹具，端面用铣刀刨光，使对接面光滑、平整、清洁、垂直。调节管材、管件的 加热时间(s)5 7 8 12 18 24 插热时间(s)4 4 6 6 6 8 冷却时间(min)2 2 4 4 6 8 技术负责人 交底人 接受人 技 1-5 技术交底记录 年 月 日 工程名称 平顶山中兴科技产业园智慧园工程 分部工程 给水工程 分项工程名称 给水管道安装 交底内容:给水 PE 管道安装 高度，使需焊接的管材、管件端面尽量吻合，并接通电源预热加热板。加热板自动升温至绿色批示灯亮，将需焊接的管材、管件合拢使端面加热，达到加热时间后，将管材、管件从加热板上分开，再将两加热端面合拢对接，使两端面对接处形成均匀的一圈凸缘，待冷却后即可。5、热熔连接保压、冷却时间，同步也要符合热熔连接工具生产厂和管材管件生产厂的规定，在保压、冷却时间不得移动连接件或在连接件上施加外力；6、热熔对接应符合下列规定：1）在对接焊机上夹紧管材和管件的插口端，清洁插口端；2）移动可动夹具，将管材、管件连接面在铣刀上刨平，取下铣刀，检查管端连接面，使其间隙不不小于 0.3mm；管材壁厚（mm）加热时间（s）加工时间（s）冷却时间（min）2-3.9 30-40 3-4 4-5 4-6.9 40-90 3-5 6-10 7-11.5 80-160 5-8 10-16 20-25.5 170-210 10-15 20-30 28-32.5 210-250 15-25 30-40 3）校直对接焊机上两相应的待接件，使其在同一轴线上，错边不适宜不小于壁厚的 10%；4）将加热工具放在两连接面之间。使对接焊机上的管材接近加热工具并施加一定的压力，直到融化形成沿管材整个外圆周平滑对称的翻边为止；5）加热完毕，待连接件应迅速脱离对接连接加热工具，并应用均匀外力使其完全接触，形成均匀凸缘。7、PE 管道与 PPR 及金属管道连接采用法兰连接法兰或钢塑转换连接件（丝牙或活接等）连接。3.3 水压实验 技术负责人 交底人 接受人 技 1-5 技术交底记录 年 月 日 工程名称 平顶山中兴科技产业园智慧园工程 分部工程 给水工程 分项工程名称 给水管道安装 交底内容:给水 PE 管道安装(1)实验压力：采用水压实验进行，市政给水管 0.60MPa、室内消火栓管 1.5MPa、本工程设计实验压力为 1.0MPa。(2)实验长度：PE 给水管道水压实验的管段长度不适宜不小于 1000m。（3)后背：用方木纵横交错排列紧贴于土壁上。后背必须紧贴后座墙，如有空隙用砂子填实。当后背土壤松软时，可采用加大后背受力面积，浇筑混凝土墙、板桩、换土夯实的措施进行加固。也可采用钢板桩支撑方式。(4)灌水：管道水压实验前灌满水后，浸泡的水压不超过管道的工作压力。(5)升压：试压时，应缓缓地升压，每次升实验压力的 20%，排气阀打开进行排气，检查后背及接口处、支墩的安全性，确认安全无异常后继续升压，升至实验压力的 70，升压过程中若发现弹簧压力表针摆动、不稳，且升压速度慢时，检查排气阀处，与否排气不完全，重新排气后，方可继续 升压。当打开放气阀溢出不含空气的水柱时，可进行强度和严密性实验。（6）水压实验应在管内正温度下进行，实验完应及时将管内积水清理干净，以避免受冻。管身应填土至管顶以上约 0.5m，暴露的接口及管段应用保温材料覆盖。(7)实验观测：管道强度实验在水压升至实验压力后，保持恒压 l0min，检查接口、管身，无破损及漏水现象时，管道强度实验确认合格。3.4 冲洗消毒 压力实验合格后进行清洗消毒工作，把一定量的消毒药剂通过消防栓及多种接头掺入自来水水中灌入给水管道并浸泡 24 小时，再用自来水冲洗至合格为准。由专业公司检测水质合格后可以投入使用。4 附属构筑物施工 4.1 阀门安装 闸阀、截止阀安装前应检查填料，其压盖、螺栓需有足够的调解余量，操作机械和转动装置应进行必要的调节，使之动作灵活，批示精确，并按设计规定核对无误，清理干净，不存杂物。闸阀安装应保持水平，大口径密封垫片，需拼接 技术负责人 交底人 接受人 技 1-5 技术交底记录 年 月 日 工程名称 平顶山中兴科技产业园智慧园工程 分部工程 给水工程 分项工程名称 给水管道安装 交底内容:给水 PE 管道安装 时采用迷宫形式不得采用斜口搭接或平口对接。4.2 法兰 1）法兰盘密封面及密封垫片，应进行外观检查，不得有影响密封性能的缺陷存在；2）法兰盘端面应保持平整，两法兰之间的间隙误差不应不小于 2mm，不得用强紧螺栓措施消除歪斜；3）法兰盘连接要保持同轴，螺栓孔中心偏差不超过孔径的 5%，并保证螺栓的自由出入；4）螺栓虑使用相似的规格，安装方向一致，螺栓应对称紧固，紧固好的螺栓应露出螺母之外 2-3 扣；4.3 检查井施工 水表井、洒水检、消火栓，水泵接合器及阀门井均采用砖砌检查井，检查井规格尺寸见原则图集（后附图片）4.4 给水过路支管施工 过路支管根据设计采用砼满包工序施工，施工中管埋设深度必须满足设计及有关规范规定。5 成品保护 5.1 管道铺设时应将管内杂物清理干净，铺设停止时应将管口封堵好，并不得将工具等物品置于管内寄存。5.2 在运送、堆码、铺设过程中，应采用相应的保护措施，做到轻装轻卸，避免管材受到损坏。5.3 在回填土时，应从管道两侧对称进行，分层夯实，严禁单侧回填。5.4 管道安装后，遇到降雨或有地下水流进沟槽时，也许导致漂管位移，因此在管道安装后应尽快回填土。6 应注意的质量问题 6.1 当管子需要截短后再安装时，切管一定要用切管专用工具，切口应与 技术负责人 交底人 接受人 技 1-5 技术交底记录 年 月 日 工程名称 平顶山中兴科技产业园智慧园工程 分部工程 给水工程 分项工程名称 给水管道安装 交底内容:给水 PE 管道安装 管轴线垂直。6.2 管道轴线偏移 1.采用挂边线安管，线要绷紧，安装管道过程中要随时进行检查。2.在管道胸腔回填土夯实时，管道两侧同步进行，其高差不得超过 300mm。6.3 漂管：雨期施工时，施工一段应回填一段，尽量避免管道暴露在沟槽里。7 安全管理措施 71 对原有管线、设施应采用加固和保护措施，避免施工中损坏导致安全事故。7.2 安装管道设专人指挥，并采用安全防护措施，夜间施工要有充足照明。7.3.在配管过程中与现状地下构筑物应保持 300mm 以上距离。7.4.施工机具、人员应与电线保持安全距离，达不到规范的最小安全距离时，必须采用可靠的防护措施。7.5.管道试压时，当管道实验压力超过 0.4MPa 时，严禁修整管道缺陷和紧固螺栓。全体作业人员参与交底签字栏：技术负责人 交底人 接受人
