272南京奥体中心总集成方案.doc

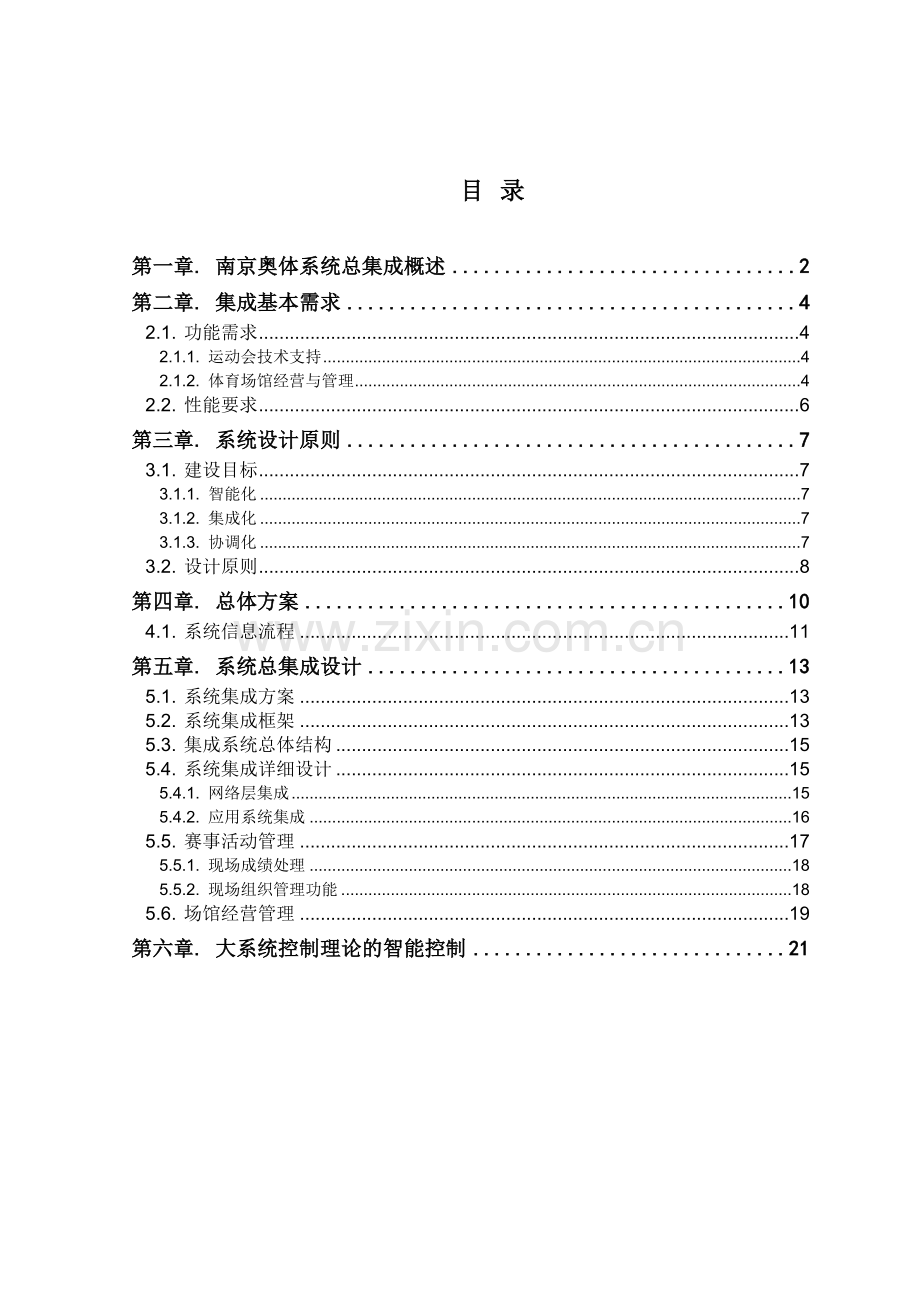

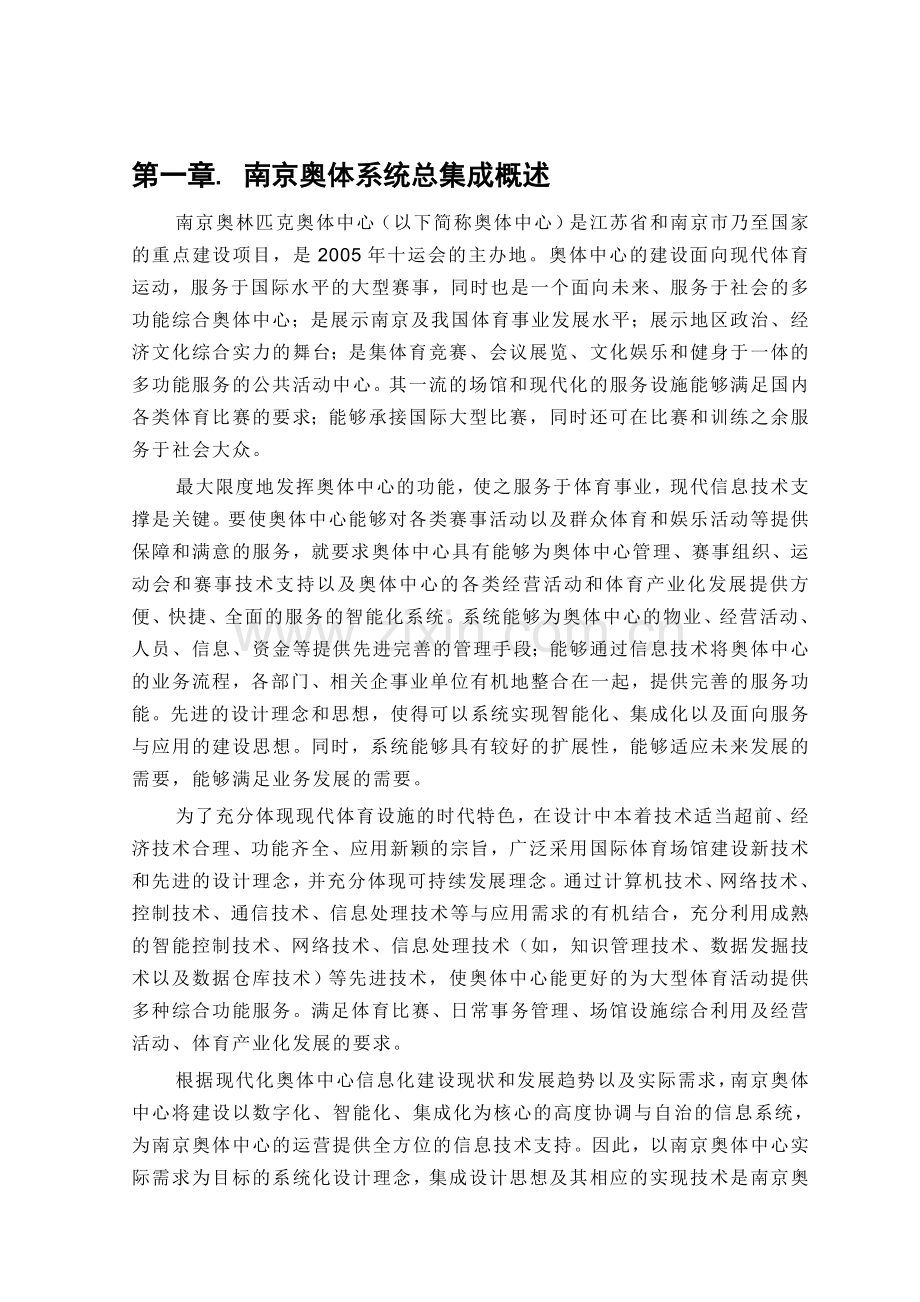

目 录第一章. 南京奥体系统总集成概述2第二章. 集成基本需求42.1. 功能需求42.1.1. 运动会技术支持42.1.2. 体育场馆经营与管理42.2. 性能要求6第三章. 系统设计原则73.1. 建设目标73.1.1. 智能化73.1.2. 集成化73.1.3. 协调化73.2. 设计原则8第四章. 总体方案104.1. 系统信息流程11第五章. 系统总集成设计135.1. 系统集成方案135.2. 系统集成框架135.3. 集成系统总体结构155.4. 系统集成详细设计155.4.1. 网络层集成155.4.2. 应用系统集成165.5. 赛事活动管理175.5.1. 现场成绩处理185.5.2. 现场组织管理功能185.6. 场馆经营管理19第六章. 大系统控制理论的智能控制21第一章. 南京奥体系统总集成概述南京奥林匹克奥体中心（以下简称奥体中心）是江苏省和南京市乃至国家的重点建设项目，是2005年十运会的主办地。奥体中心的建设面向现代体育运动，服务于国际水平的大型赛事，同时也是一个面向未来、服务于社会的多功能综合奥体中心；是展示南京及我国体育事业发展水平；展示地区政治、经济文化综合实力的舞台；是集体育竞赛、会议展览、文化娱乐和健身于一体的多功能服务的公共活动中心。其一流的场馆和现代化的服务设施能够满足国内各类体育比赛的要求；能够承接国际大型比赛，同时还可在比赛和训练之余服务于社会大众。最大限度地发挥奥体中心的功能，使之服务于体育事业，现代信息技术支撑是关键。要使奥体中心能够对各类赛事活动以及群众体育和娱乐活动等提供保障和满意的服务，就要求奥体中心具有能够为奥体中心管理、赛事组织、运动会和赛事技术支持以及奥体中心的各类经营活动和体育产业化发展提供方便、快捷、全面的服务的智能化系统。系统能够为奥体中心的物业、经营活动、人员、信息、资金等提供先进完善的管理手段；能够通过信息技术将奥体中心的业务流程，各部门、相关企事业单位有机地整合在一起，提供完善的服务功能。先进的设计理念和思想，使得可以系统实现智能化、集成化以及面向服务与应用的建设思想。同时，系统能够具有较好的扩展性，能够适应未来发展的需要，能够满足业务发展的需要。为了充分体现现代体育设施的时代特色，在设计中本着技术适当超前、经济技术合理、功能齐全、应用新颖的宗旨，广泛采用国际体育场馆建设新技术和先进的设计理念，并充分体现可持续发展理念。通过计算机技术、网络技术、控制技术、通信技术、信息处理技术等与应用需求的有机结合，充分利用成熟的智能控制技术、网络技术、信息处理技术（如，知识管理技术、数据发掘技术以及数据仓库技术）等先进技术，使奥体中心能更好的为大型体育活动提供多种综合功能服务。满足体育比赛、日常事务管理、场馆设施综合利用及经营活动、体育产业化发展的要求。根据现代化奥体中心信息化建设现状和发展趋势以及实际需求，南京奥体中心将建设以数字化、智能化、集成化为核心的高度协调与自治的信息系统，为南京奥体中心的运营提供全方位的信息技术支持。因此，以南京奥体中心实际需求为目标的系统化设计理念，集成设计思想及其相应的实现技术是南京奥林匹克奥体中心系统建设的关键所在。对于南京奥林匹克奥体中心来说，信息系统集成是要充分体现科技奥运、人文奥运、绿色奥运的总体战略思想，也是指导我们进行系统总体设计和建设的原则与宗旨。因而，本方案不仅包含先进的信息技术而且也包含我们对于奥体中心的现代管理和经营策略的充分理解。本方案正是上述指导思想的具体体现。同时，我们充分考虑了南京奥林匹克奥体中心的实际政治经济与文化环境，将奥体中心的经营管理与场馆服务于体育事业有机结合在一起，使信息系统实现多个层次的信息资源共享和综合利用，从能够在未来为奥体中心的发展提供全方位的服务。为了实现这一设计目标，系统在设计上充分体现系统的前瞻性、开拓性和创新性，还兼顾系统的经济性、实用性和开放性，并考虑绿色环保和体现人文的奥林匹克精神。在技术上做到与时俱进和不断创新，充分利用现有资源，选择具有开放性、先进性以及具有进化性的成熟产品。应当着重指出的是，奥体中心场馆与设施首要任务是举办体育赛事，设计理念均要围绕服务于赛事这一核心任务展开，各场馆的技术支持系统的核心任务也是为赛事活动提供服务。赛事活动具有不可重复性的特点，因而，运动会技术支持系统必须能够准确、权威、快速地采集、记录、处理、展示各类体育比赛信息。技术支持系统的设计要充分体现可靠性、安全性、稳定性三大原则。因此，南京奥林匹克奥体中心信息系统将建成高度集成化的系统，其高度的集成化是基于我们对于体育赛事活动组织管理，对于奥体中心馆的日常管理，对于体育产业化的经营管理的深刻理解。我们将使包括运动会支持系统在内的各类信息系统充分满足大型赛事活动的需要；提高服务功能，节省运行成本，加强市场竞争力，满足经营活动的需要；最终提升奥体中心馆综合管理水平、综合利用能力和综合服务水平。第二章. 集成基本需求2.1. 功能需求基于南京奥林匹克奥体中心服务功能的综合性及其运营管理理念，从信息技术与应用的角度出发，我们将智能化与信息化建设，按照其服务功能划分为两大类：2.1.1. 运动会技术支持南京奥林匹克奥体中心的基本功能是服务于体育比赛，技术支持部分的设计首先要满足国际大型运动会和赛事技术保障要求。运动会技术支持系统可适用于国际赛事以及国内全运会、省运会等大型体育运动会和体育赛事的需求。运动会技术支持体系的结构功能具有较强的适应性和可扩展性。系统充分考虑体育赛事的特点，根据运动会和体育赛事的展开程序和组织管理特点来分别考虑系统对于各类赛事的支持。运动会支持系统涵盖各类赛事的主要环节，其中包括赛事成绩系统、运动会管理系统、指挥调度系统、视频服务系统、计时记分系统、竞赛管理系统、信息（新闻）查询与发布等系统的功能。运动会支持系统与相关系统密不可分，其中包括属于智能建筑的楼控、安防、消防、灯光、音响、屏幕显示、票务、门禁等系统，属于运动会组织管理与信息服务的各类信息系统都有着密不可分联系。作为智能系统集成的组成部分，实现在网络层、数据与信息层以及应用层的有机集成与融合。在满足奥体中心对于大型运动会和体育赛事的需求的基础上，兼顾考虑其他大型活动对奥体中心信息化建设的技术要求。在此基础上，奥体中心的信息化建设将满足各类应用需求，为运动会和赛事以及其他各类社会活动提供全面的技术支持。2.1.2. 体育场馆经营与管理体育场馆经营与管理是展示体育场馆综合服务功能的关键，也是奥体中心信息化建设必不可少的一部分。经营与管理系统要为场馆日常管理提供基础平台，作为系统重要组成部分的智能建筑之楼控、安防、消防等各子系统的设计和建设要满足场馆功能需求。其信息管理系统，包括日常办公、人事管理、财务管理、票务管理、事务处理、物业管理等系统的功能，为奥体中心的日常业务和事务管理提供强有力的支持。这两部分要实现有机的集成与整合，使奥体中心场馆经营与管理通过系统集成平台融合在一起，为场馆管理与服务提供全方位的技术服务。体育场馆经营与管理系统考虑场馆与设施平时的综合利用，如开展各项经营活动，为场馆创造经济效益增加场馆自身适应能力。在设计和建设过程中充分考虑经营活动的要求，充分考虑未来可能的经营和服务类型。同时，在楼控、安保监控、放火报警、门禁管理等系统的深化设计和建设方面也要保证满足各项经营活动的需求。通过奥体中心的WEB网站可提供网上招商、广告、销售、宣传等手段系统拓展场馆服务的经营纵深；通过一卡通管理系统、消费记收费系统等拓宽经营领域；通过综合信息系统集成平台和与之相连接的各类系统为各项经营活动提供完善的技术服务。南京奥体中心系统集成总体解决方案也正是围绕这一核心展开的。根据标书要求，针对南京奥体中心信息化建设，给出的具体功能需求如下：基于系统与集成的思想，构建智能化集成系统，实现个子系统间的集成和联动；实现设备运行管理、状态监控与应用的综合集成；实现广泛的数据、信息的交换、传输与共享；实现对于运动会和赛事技术支持，满足各类大型国际、国内赛事的需求；建立综合管理系统，高奥体中心管理水平，适应体育产业化发展的长期需要，为奥体中心综合服务提供保障；提高事务处理效率和工作效率，避免差错和时间上的延迟；动态获取有关奥体中心馆内外部的财务、经营、奥体中心馆运作和市场动态、需求预测等对经营计划制定和决策有用的信息。降低运行成本，节省能源，提高综合经济效益；提供与Internet连接，根据各业务实际需要提供不同的网络接入方式和速率，实现对数据、图像、语音等信息的高效处理；提供与外界的信息交流和事务协作的信息通路，并提供远程接入和管理控制以及移动办公的服务接口，做到提供基本的语音、数据功能、高效增值应用和今后的功能扩展；系统对于媒体数据的存储、传输预处理速度、处理能力要求高；同时系统涉及语音、数据、画面图像等多媒体信息深层次分析处理，更富有时代特色和科技含量。从系统的观点实现多技术融合，如计算机技术、网络技术、图形图像处理技术、人工智能技术、应用开发、数据库及通讯等多方面技术的有机集成与融合，提供更为有效的应用服务。2.2. 性能要求系统的性能是满足赛事和运动会技术支持的重要方面；是场馆信息系统建设考虑的重要问题，赛事活动具有“不可重复性”的特点，在田竞比赛中这一特点尤为突出。因此对技术支持系统的性能有着很高的要求，其中主要包括系统的可靠性、安全性、稳定性与适应性；同时还包括快速、便捷、易维护、易管理、可扩展等性能要求。可靠性：要充分考虑系统运行过程中可能遇到的各种复杂情况，要具有灵活的应变能力和适应性，不会因设备故障造成系统不能提供正常服务，而影响赛事活动的进行与与动员的成绩；安全性：系统设计实施要保证系统核心设备和用户数据信息的安全、可靠。不能因设备损坏而造成数据丢失。稳定性：保证运动会期间关键设备可以提供全天正常运行，并能够应付大数据量负荷。不允许有任何因技术原因造成的系统不可访问等情况。响应迅速：系统响应速度快，赛事期间，比赛项目安排紧凑，不容拖延，为广播、电视以及新闻记者播发的新闻要迅速、准确，很多环节要求实时响应；可扩充、扩展性：系统具有可扩展性，不但硬件具有可扩展性，软件设计也应具有可扩展性，应当是一个规模可自由伸缩、接口预留的信息系统。子系统数据交换涉及的接口类型较多，如计时记分设备接口、电视转播设备接口、大屏幕接口、通讯设备接口及多个软件子系统之间的交互，应成分考虑系统接口与协议的兼容性；第三章. 系统设计原则3.1. 建设目标本项目将设计和建设奥体中心的数字神经系统，将应用当代先进而成熟的高新信息技术，适应体育多元化需求，建设集数字多媒体高速宽带网络、无线网络和远程网络技术于一体的模块化结构信息交换网络体系平台、先进技术设备配置的硬件平台。系统将实现以人为本开发利用体育信息资源的应用软件平台和集中与分散相结合的智能化集成监控管理平台。系统具有全方位、多层次的信息服务功能，从而使奥体中心为南京市、江苏省乃至更为广泛的地区日益增长的文化体育生活和精神文明生活发挥重要作用，为中国和南京地区体育事业的蓬勃发展注入新的活力和生机。3.1.1. 智能化系统的智能性主要体现在事务处理智能化、信息管理智能化和决策支持智能化三个层面。事务处理智能化能够为系统数据的完整性、一致性等提供强有力的保障。信息管理智能化保障了对大量的知识信息、模型和方法进行方便有效地查询、调用，提高了工作的质量和效益。决策支持智能化不仅可以及时地为决策者提供信息咨询服务，而且能够进行决策分析、方案制定、风险预测、效益评估、决策优选。3.1.2. 集成化系统在不同层面上的集成主要是为体现服务的基本思想。系统集成主要体现在将管控系统、事务处理、信息管理系统和决策支持系统这三个不同层面的系统集成起来，为用户提供一个综合性，多层次、多方面、多阶段、全方位的服务功能。相应的实现技术采用多模型集成：将数学模型、知识模型和网络模型集成起来；多方法集成化：常规方法与现代方法的集成；信息集成：数据库、知识库、模型库、方法库和图形库的多库协同。3.1.3. 协调化通过各个系统的协调，使多个系统的控制过程以及各系统之间，相互配合、协同运行，实现、完成多变量大系统的总目标。协调化是组织管理、指挥调度的重要方法。主要包括如下内容：人-机协调、系统间协调、软硬件间的协调。从而使得系统有机地融合成一个整体。3.2. 设计原则南京奥林匹克奥体中心信息系统将建成为包括2005年十运会在内的各类运动会技术支持的需要，提供全方位信息服务。在设计过程中必须坚持先进、实用、可靠、经济；易使用、易维护、易扩充的指导方针；把场馆的功能结构、信息系统、服务、管理等要素统筹考虑的设设计思想。作为一个复杂系统，总体设计原则是：1). 可靠性要充分考虑系统运行过程中可能遇到的各种复杂情况，要具有灵活的应变能力和适应性，同时要尽量做到自动完成一些维护工作。在设备选型上适当考虑关键性设备的冗余性。2). 安全性安全性是中心网络建设的重要因素，必须充分保证核心数据信息的权威性、准确性、及时性。在设备选型、软件开发、管理制度等诸多方面必须周密设计、通盘考虑，建立一套奥体中心馆完整的安全体系。3). 稳定性系统要能够适应大数据量冲击，随时应付各类突发实践，及时提供有效服务。在技术设计上应充分考虑采用负载分担技术。4). 系统性超越单一系统的局限性，以高度集成的方式，为南京奥林匹克奥体中心系统进行统一规划设计，实现系统相互兼容、系统集成、互联互通、信息集成、信息融合等要求。5). 先进性适当超前与经济合理相结合。采用先进、成熟的设备和技术，保证各应用系统具有较长的生命力，符合当前和未来发展趋势，保护用户投资。同时根据南京奥林匹克中心建设工程的特点，综合分析现代前沿技术走势，大力采用先进的设计理念，为今后随着技术的更新，系统自我完善提供广阔空间。6). 实用性以应用为中心，系统建设必须符合奥体中心的业务特点，使用经济、可靠、安全、保密，能有效的为奥体中心个业务部门提供快捷、满意的技术服务，为奥体中心管理、运作提供信息化、自动化管理环境，并做到易使用、易维护、易扩充。7). 扩充性系统在总体设计和规划时，既要将信息系统设计成功能全、自动化强的世纪工程，又要根据南京奥林匹克奥体中心的建设特点，充分考虑目前实际需要、当前技术发展水平，提供先进的设计理念，为今后奥体中心的综合利用以及再次开发预留更为宽广的空间。第四章. 总体方案南京奥林匹克奥体中心的基本功能是服务于体育比赛，系统设计首先要满足运动会和赛事技术保障要求。在运动会技术支持系统设计时，我们深入分析了奥运会、亚运会等国际大型赛事以及国内全运会等大型体育运动会和体育赛事的运动会技术支持体系的结构功能，并将其融会在本设计方案中。南京奥林匹克中心奥体中心信息化建设是一个多元化的系统工程，基于系统集成的思想将场馆设施、场馆智能建筑系统、计算系统、通讯系统等整合在一起，使信息系统成为一个一体化的系统工程。奥体中心信息系统按照功能划分可分为四大类，十九个子系统。其中包括：结构化布线、综合通讯、计算机网络、卫星及有线电视、多媒体电视(电话)会议、监控自动化管理、一卡通系统、票务等系统。与智能场馆管理相关的系统包括楼宇自控、安保监视、消防报警等。运动会基础设施包括：大屏幕显示、场地灯光、音响扩声、电视转播及评论、公共广播等。新闻中心、指挥调度中心、信息服务中心、竞赛信息中心、注册制证中心等构成运动会技术支持系统。其中新闻中心和指挥调度中心是运动会专用系统，主要包括新闻中心子系统、指挥调度子系统等。现场计算机信息管理与处理系统是技术支持系统的主要部分。各系统间的逻辑结构如下图所示：图1.1各系统逻辑结构4.1. 系统信息流程运动支持系统的信息流程开始于前端信息采集设备（包括前端控制器、读卡器、监视探头、各种报警器、信息终端等）。信息通过网络与通讯系统传输到信息集成管理子系统与信息处理子系统；处理后的结果再通过网络传输到大屏幕等信息展示系统。同时组织管理人员可通过控制系统下达指令；通过系统平台分配，各种指令下达到终端设备。基本流程如下图所示：图2 奥体中心信息流程第五章. 系统总集成设计5.1. 系统集成方案南京奥林匹克中心奥体中心系统集成涵盖运动会技术支持系统、场馆经营管理系统两个系统的智能建筑各个子系统、通讯系统和信息系统。基于先进的信息技术，我们在南京奥体中的信息化建设中要实现数字体育场馆理念，即实现有机的系统集成，以支持多层次、多目的和多应用的服务功能。从而，实现对场馆内关键设施进行集中、可视化、网络化管理，并能做到协同监管，实现各类信息互联互通、信息资源共享，为场馆各项管理业务提供综合系统服务，为管理人员的监控和使用、领导层的指挥、决策提供可靠依据和使用上便捷。本集成化方案通过当代先进的技术手段，综合利用场馆各种设施，将各子系统达到从网络层到应用层，从管理到安全防范的一体化集成，并在此基础上建立场馆完整的数字化、智能型综合性信息系统平台。在此平台基础上建立各应用系统，以满足奥林匹克中心奥体中心的各类需求。本系统通过网络与通讯系统构建整个奥体中心的数字化神经网络。通过综合信息系统实现各系统切换及各类信息资源交流；通过计算机信息管理系统平台实现各类信息综合处理。计算机信息管理系统平台是南京奥林匹克中心综合信息系统的核心，它由存储网络、计算机集群、核心层网络设备等硬件设备及数据库系统、应用数据处理系统、网络安全体系、数据加工系统、信息接口等软件系统组成。负责存储、加工、传递各子系统信息，并通过各子系统间信息传递控制各子系统运行。5.2. 系统集成框架综合信息系统集成框架是指南京奥体中心奥林匹克中心奥体中心信息集成的整体结构。继承框架的构建基于大系统控制理论和技术。将各个子系统有机地组织在一起，构成功能完善的、集成的、可扩展的、易于使用易于维护的信息系统。信息集成框架简化了奥体中心信息信息化建设的复杂性，并最终为南京奥体中心奥林匹克中心奥体中心提供一套切实可行的信息系统解决方案。它定义了奥体中心信息系统支持范围、主要的功能、功能之间的关系、不同功能系统之间的集成策略和手段、主要采用的信息技术环境与支撑平台、各类信息与知识的管理策略、相关数据标准与安全策略等。良好定义的企业信息化集成框架是保证系统的开放性、可集成性、可重构和安全性等的重要基础。奥体中心系统集成主要体现在以下几个层面上： 1、网络层集成：智能建筑的安防系统、楼宇自控等系统、通讯、公共广播与广电转播等系统以及计算机信息管理系统在硬件和网络层次上的集成。集成的目标是实现系统的一体化和相关系统及与应用主题的联锁和互动，系统信息广泛的交换，设备的智能控制与管理。2、信息、信息管理的集成：信息与信息管理的集成是信息系统建设的重要目标，也是系统集成的第二个层次。在体育信息系统的建设过程中，通过信息的标准化与规范化，通过统一的信息结构设计与实现技术来实现信息、信息管理的集成。信息集成具体体现在数据库的统一设计与建设，以系统理论作为立论依据的信息管理与应用系统的设计，实现技术对于信息与信息组织管理的集成支持程度较高。信息管理将实现信息的有机融合，对于南京奥林匹克奥体中心的组织管理，系统将提供完善的资源、人事、财务以及商务等业务管理集成化的功能，并能够为南京奥体中心体育局、南京奥体中心公安局等组织机构提供交互信息和访问接口。信息管理的集成是以功能为基础，是面向功能的。这是从系统功能的方面来揭示集成信息系统的总体结构，强调了集成化的信息系统具有跨部门、跨功能，使各层次有所贯通，使各种功能能够相互结合的集约化管理特征，即“功能集成”。而这些功能模块必须是在集成化的数据环境中运行，分散混乱无序的数据环境是不能支持集约化管理的跨部门、跨功能、各层次贯通、各种功能相互结合。功能模块都是按数据中心原理去存取集成化的数据存储，即功能集成是以“数据集成”为基础的。3、应用与信息服务集成：基于以上两个层次，实现了数据的采集、整理、处理和存储，数据经过汇总、分析，形成有用的信息，最终信息服务于各类应用，即实现广义信息服务集成。服务的基本内容包括五个层次的应用：1）领导与决策层，信息和信息的深层次分析能够提供决策支持；2）管理层，信息内容与系统功能满足业务管理和竞赛组织管理的需要；3）专业应用层，能够为教练员、裁判员以及新闻记者等查询和了有关赛事信息提供服务；4）公众信息服务，能够为公众提供方便快捷的综合信息服务。各层次信息的基本内容是一致的，经过分析加工和处理形成不同的层次的信息的结构，同时不同类型的用户的对于各类信息的访问权限存在差异。基于集成化的设计思想，可以实现信息服务的有机集成，进而对系统的可扩充与扩展提供良好支持。因此，南京奥体中心奥林匹克中心奥体中心信息系统要借助于多种先进的信息技术来实现系统的综合集成，其中包括网络技术、数据仓库技术、支持集成的软件开发技术以及集成的规划设计思想和建设理念。5.3. 集成系统总体结构根据上述系统集成思想以及系统集成的理论、技术，针对南京奥林匹克奥体中心奥体中心的需求，必须能够满足南京奥林匹克奥体中心的核心需求，即为南京奥林匹克奥体中心的运动会和赛事管理提供高水平的信息系统平台；为奥体中心场馆、设施与组织管理提供业务平台；为南京奥林匹克奥体中心提供一个开放的信息系统环境，借助于系统能够将南京奥体中心与南京市的政治经济与文化融为一体；在未来的应用中能够随着系统的应用，数据与信息的不断积累提供增值服务。 从应用的角度来看，系统集成主要体现在两个层面上：1）综合布线、通讯、计算机网络等组成的数字化智能型综合计算机信息管理系统平台处于集成核心层与保安、楼控、消防、通讯、赛事管理、信息管理、信息服务等接入层系统联接。2）应用与服务层面上包括赛事管理、信息管理、信息服务等重点应用系统。总体结构如下图所示：图1.3系统集成结构图5.4. 系统集成详细设计5.4.1. 网络层集成通过综合结构化布线实现各设备的物理联接，统一使用光缆等宽带传输介质，通过千兆以太网技术实现各子系统（按功能和地域分）联接。在赛事期间，也可通过无线接入技术实现部分设备（如监视摄象机、计算机等）联接，扩展系统功能和范围。基于TCP/IP协议实现智能建筑各个子系统与计算机信息系统集成。当前各类楼宇控制系统（楼控、消防等）均实现单一系统计算机控制管理。在此基础上计算机信息系统将与控制系统实现互联。控制信号通过数据流形式传达到控制系统主机（即设置该系统参数），并通过该系统控制前端设备。通过工作计划预设置各控制系统参数（包括起停时间、状态等），将参数传达到控制系统主机，控制系统主机根据参数工作，将状态值上传到计算机信息系统，计算机信息系统与计划及预设值比较，正确则不改变状态，错误则强制显示当前状态，指挥人员通过本系统向相应系统再次下达指令（再次修改参数）直至正确。在特殊情况下，综合信息系统通过系统授权，临时成为某一控制系统的终端（或子系统）通过该控制系统对前端设备实施控制。5.4.2. 应用系统集成本系统将场馆工作中各类应用统一整合，通过系统授权方式实现分层次管理。总体设计采用当前最先进的B/S体系结构。最终用户“直接看到”的系统界面，它可以是计算机屏幕展示图形，也可以是控制系统显示的符号，还可以是通讯内容等。应用层分为三种应用：管理类应用、控制类应用和通讯类应用。其中管理类应用是以计算机为主要手段的各类应用，包括办公、数据处理等。这类应用的最常见表现形式包括办公系统、人事管理系统、财务系统、统计系统、查询系统等等。它将是场馆应用系统的软件组成部分。控制类应用包括现有的各类控制系统。通讯类应用包括现有各类通讯手段，如市话、专电、传真、手机、呼机、计算机网络等等。业务逻辑层是应用层与核心层联接的接口层。按照应用层的分类，本层由人/机业务逻辑、设备控制逻辑和一体化通讯逻辑组成。核心层由数据存储、处理中心，由协同化数据库群组成数据仓库。本层通过数据库应用实现与业务逻辑层联接。体系结构如下图所示：图1.4应用系统集成层次关系应用软件系统设计应用软件系统采用BROWSER /SERVER体系结构，系统将相对稳定且具有一定通用性的应用抽象、封装。应用逻辑就是按照这一思想设计的，它包括运动会技术支持、场馆经营管理两类信息系统。在集成系统的网络和硬件系统支撑下，构成满足场馆各项应用的系统平台。5.5. 赛事活动管理奥体中心信息系统的基本功能，服务于运动会和各项赛事，在赛事期间为组委会、竞委会、参赛人员、新闻记者、广大观众提供服务。系统通过网络与赛事管理系统联结，接受赛事管理系统中报名子系统的信息，完成赛事的赛事检录、成绩信息采集等功能，并可以承担现场处理子系统功能（核心赛场可承担综合处理系统功能）。本系统将从综合成绩处理系统接受赛程安排、人员情况等基本信息；进行分组排列出场顺序等抽签编排，生成现场秩序册；接受计时记分系统信息（成绩采集）；进行现场成绩实时处理及成绩审核；进行技术统计；通过通讯协议向大屏幕、电视转播设备、评论员等信息广播点输出现场信息；向查询系统、综合成绩处理系统发送信息；打印输出成绩册等表格，生成药检名单等。本系统主要实现现场成绩处理、现场组织管理功能。其中：5.5.1. 现场成绩处理将从综合成绩处理系统接受赛程安排、人员情况等基本信息；进行分组排列出场顺序等抽签编排，生成现场秩序册；接受计时记分系统信息（成绩采集）；进行现场成绩实时处理及成绩审核；进行技术统计；向大屏幕、电视转播设备、评论员等信息广播点输出现场信息；向查询系统、综合成绩处理系统发送信息；打印输出成绩册等表格，生成药检名单等。5.5.2. 现场组织管理功能服务于赛事的组织与管理，如安全保卫、突发事件、场地部署等方案的管理。同时还可以提供报名注册、证件管理及组委会办公等服务。同时提供票务发售、检查等功能。功能结构如下图所示：图1.5 赛事管理功能结构5.6. 场馆经营管理场馆经营管理系统为奥体中心日常办公提供服务，主要解决非赛事期间，奥体中心馆的对内管理问题，同时提供信息接口，实现与南京市体育管理机关的信息共享。通过本系统可以实现公文管理、多媒体会议、会务管理、电子邮件、公共通讯录、综合档案信息服务、综合信息查询及辅助决策服务、计划日程安排、规章制度发布管理、人事档案管理、出勤管理、大事记、年鉴、电子公告板、办公助理、短信通知、备忘录、财务管理、绿化管理、卫生保洁管理、器材维修管理、会客登记管理、投诉管理、物业管理等诸多功能。功能结构见下图：图1.6日常事务管理功能结构本系统主要是针对体育领域商业化的需求，为奥林匹克中心提供一个各大赞助商交互的平台。通过这一网站，我们还可为运动员与观众提供一个交互的平台，从而使观众与运动员的交互变得更加快捷。INTERNET网站通过先进的网络技术，实现了网上实时招商，为场馆提供发布各类信息的平台。系统运用图像的三维重现技术，使用户可在立体的环境中浏览场馆，可以很好的完成场地广告、场地租赁、门票、健身娱乐卡等招商信息的发布，进而实现订购和直接销售。一卡通系统实现票务收检、停车管理、娱乐消费管理、设施使用管理（如使用通讯工具、开启电源等）等。图1.7经营活动管理功能结构第六章. 大系统控制理论的智能控制南京奥体中心信息系统总体规划、信息系统集成和建设构思，依据大系统控制理论确定的信息系统集成与控制管理理论体系。奥体中心的信息管理系统是一个复杂的大系统，系统包括计算机网络、弱电、信息管理等以及组织结构管理系统，将这些系统有机融合在一起并通过与场馆管理和竞赛组织机构的协调而发挥作用是系统集成的根本目标。大系统控制理论从复杂系统的结构、协调、组织以及控制管理等方对系统的有机集成和优化给出了理论阐述与证明。为我们进行南京奥林匹克中心奥体中心信息系统设计、系统优化以及系统集成和管理提供了理论基础与实现技术。大系统协调控制的任务是实现大系统的“协调化”。即：通过协调控制，使大系统中的各子系统相互协调、相互配合、相互制约、相互促进。从而，在实现个子系统子目标、子任务的基础上，实现大系统的总目标、总任务。大系统控制理论的核心在于分散集成的递阶智能控制结构。对于各类设备的控制与管理来说，通过各种智能传感器、执行器以及智能IO模块实现设备与设施的监测、控制与管理。集成的递阶控制主要体现了客观现实的层次性、自组织性、组织管理的递阶特征。在本系统的设计中我们采用智能神经元芯片作为节点智能信息单元，它赋予现场智能节点更大的自主权。支持分散智能特征的现场智能节点以及智能节点间统一的智能通信协议是实现分布智能的基础。LonWorks节点和LonTalk协议能够满足上述要求，Neuron芯片是LonWorks节点的核心，它提供通信、控制、介质访问、IO接口、IO应用库、LonTalk协议、操作系统等软件功能模块，并通过收发器实现与外部的通信。建立在LonWorks智能节点上的设备控制与管理系统是一种分散自治的系统，每一节点内部具有实现其特定功能的软件程序，各智能节点控制的输入输出、以及其内部的各种参数、状态特征值等都以网络变量的形式进行传输，按照节点间的逻辑联系形成现场控制回路，并互通信息，在现场完成局部协调。系统在纵向上是两级功能结构，分为现场控制级功能和上位管理协调级功能。在实现现场级功能时，需首先确定整个系统控制策略，然后分解到多个相互独立的模块和子任务上；然后确定每个智能节点所完成的子任务，以及它们之间的联系和数据共享关系，并对每个节点编写应用程序并下载程序到节点，调试运行。在各个智能节点自治运行，完成现场控制功能的基础上，上位机基于现场的控制信息以及通过数字通信传输来的大量现场管理信息（如设备自身的诊断信息、过程状态信息等），通过必要的插件和智能软件如专家系统、神经网络等完成上位机的高级功能。
