电梯安装工程质量控制流程

修改状态
修 订 情 况
修改人
修改日期
I

II

III

IV

起 草

日 期

部门负责人审核

日 期

主管领导审核

日 期

质量管理工作组审核

日 期

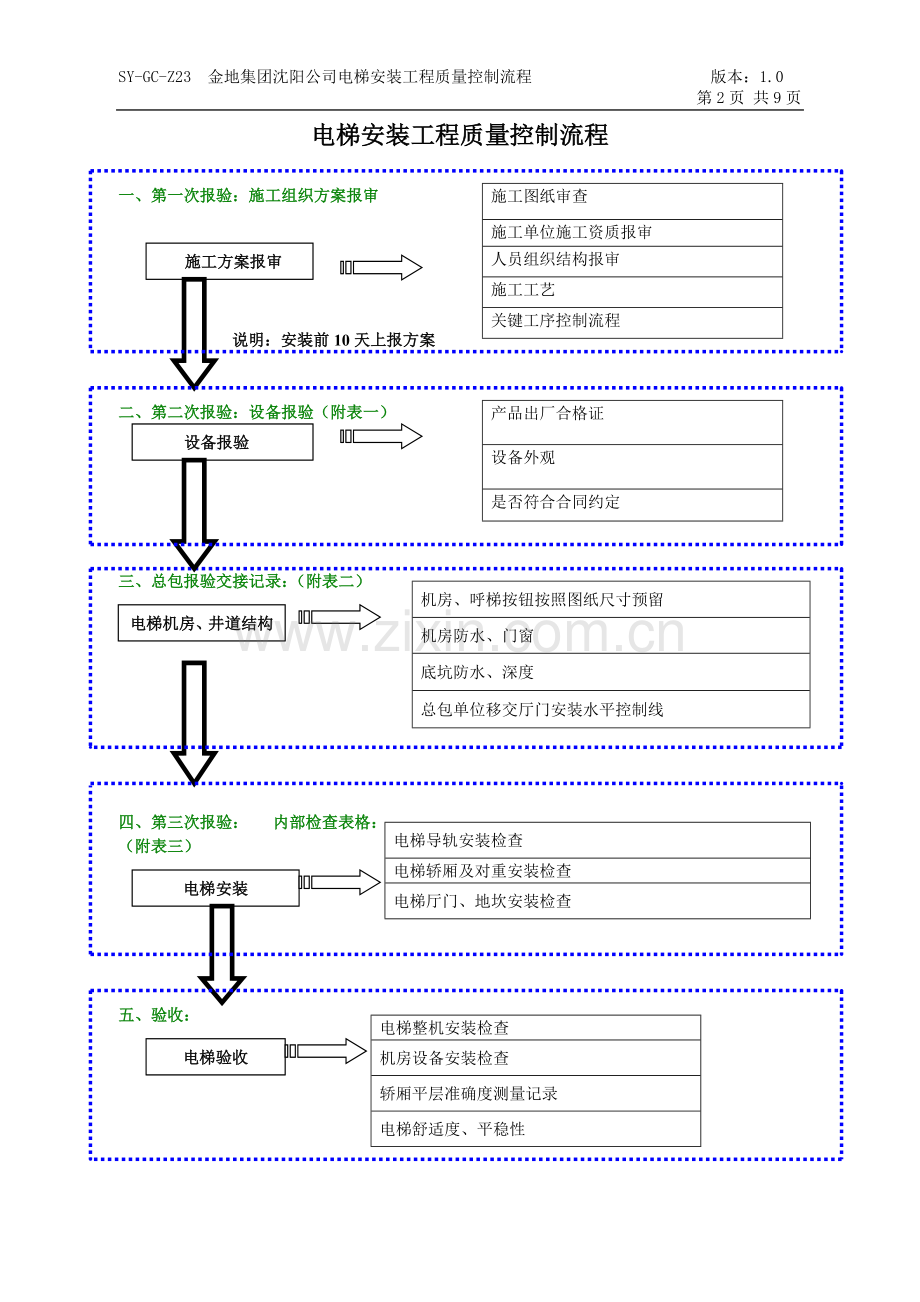

电梯安装工程质量控制流程

施工图纸审查
施工单位施工资质报审
人员组织结构报审
施工工艺
关键工序控制流程
一、第一次报验：施工组织方案报审

施工方案报审

说明：安装前10天上报方案

产品出厂合格证
设备外观
是否符合合同约定
二、第二次报验：设备报验（附表一）
设备报验

机房、呼梯按钮按照图纸尺寸预留
机房防水、门窗
底坑防水、深度
总包单位移交厅门安装水平控制线
三、总包报验交接记录：（附表二）
电梯机房、井道结构

电梯导轨安装检查
电梯轿厢及对重安装检查
电梯厅门、地坎安装检查
四、第三次报验： 内部检查表格： （附表三）
电梯安装

电梯整机安装检查
机房设备安装检查
轿厢平层准确度测量记录
电梯舒适度、平稳性
五、验收：
电梯验收

电梯安装工程质量控制流程
1 目的
在电梯安装过程中，对安装工程质量进行现场控制，确保安装质量达到目标要求。

2 适用范围
本流程适用于工程部在电梯设备安装过程中对施工质量控制。

3 定义
电梯安装工程：包括电梯到场的验收、电梯门、电梯设备进场，复查预留部位，500mm标准线、机房移交；导轨放线、安装、厅门安装；机房设备安装；轿厢、对重安装；安全部件、随行电缆、补偿、悬挂装置安装；成品保护、竣工验收。

4 职责
职责表
○参与或配合 ●负责 ☆核查 ★审批 △通知、抄送
序号
关键节点工作
职责分工
备注
监理工程师
主管工程师
工程经理或助理
项目总经理
工程总监
1

电梯土建设备交接验收
●
☆
☆

2
电梯设备进场报验
●
★

3
导轨、厅门、地坎安装报验
●
★

4
电梯安装完成报验
●
☆
★

5
监理通知单
●
★

6
会议纪要、工程联系函
●
☆
★

7
工程量签证
●
☆
★

5. 流程
5.1施工组织方案报审
包括施工图纸审查，施工单位施工资质报审，人员组织结构报审，特殊工种作业人员上岗证报审，施工质量控制要求报审等。
5.2 设备报验
检查随机文件、合格证是否齐全，各种配件是否符合合同品牌要求，设备外观在运输工程中是否损坏等，如发现有损坏的部分或不符合合同要求的部分立即要求退场，并要求按原工期完成安装任务。
5.3 总包报验交接记录
5.3.1 机房、呼梯按钮预留严格按照电梯公司提供（设计管理部门同意）的设备安装尺寸进行预留，电梯安装前，安装单位应检查预留洞口。如洞口出现偏差，当小于10mm（每边）或大于35mm（每边）时，由土建施工单位应负责洞口处理，大于35mm的洞口（每边）应采用细石混凝土回补。
5.3.2 总包单位在正式安装前需书面提供每层的500mm标准线，便于厅门安装的标高控制。
5.3.3 电梯底坑需满足规范规定，不低于1.6M，坑内无渗漏、积水现象，在电梯底坑减震器安装完毕后，总包单位还要对底坑进行防水处理。
5.3.4 电梯机房安装完毕后，总包单位还要在钢丝绳洞口四周砌一圈阻水坡，并对机房地面进行防尘处理。
5.3.5 移交工序必须报验，移交单位至少参与工程三方签字确认。见内部检查记录
5.4 电梯安装
5.4.1 安装工艺流程
① 电梯设备进场，复查预留部位，500mm标准线、机房移交。
② 导轨放线、安装。
③ 厅门安装。
④ 机房设备安装。
⑤ 轿厢、对重安装。
⑥ 安全部件、随行电缆、补偿、悬挂装置安装。
5.4.2 电梯安装控制要点
机房
① 每台电梯应单设有一个切断该电梯的主电源开关，该开关位置应能从机房入口处方便迅速地接近，如几台电梯共用同一机房，各台电梯主电源开关应易于识别。
② 机房内钢丝绳与楼板孔洞每边间隙均应为20～40mm，通向井道的孔洞四周应筑一高50mm以上的台阶。
③ 曳引机承重梁如需埋入承重墙内，则支承长度应超过墙厚中心20mm，且不应小于75mm。
④ 在电动机或飞轮上应有与轿厢升降方向相对应的标志。曳引轮、飞轮、限速器轮外侧面应漆成黄色。制动器手动松闸扳手漆成红色，并挂在易接近的墙上。
⑤ 限速器绳轮、选层器钢带轮对铅垂线的偏差均不大于0.5mm，曳引轮、导向轮对铅垂线的偏差在空载或满载工况下均不大于2mm。 限速器运转应平稳、出厂时动作速度整定封记应完好无拆动痕迹，限速器安装位置正确、底座牢固，当与安全钳联动时无颤动现象。
井道
① 每根导轨至少应有2个导轨支架，其间距不大于2.5m，特殊情况，应有措施保证导轨安装满足GB 7588规定的弯曲强度要求。导轨支架水平度不大于1.5％，导轨支架的地脚螺栓或支架直接埋入墙的埋入深度不应小于120mm。如果用焊接支架其焊缝应是连续的，并应双面焊牢。
② 当电梯冲顶时，导靴不应越出导轨。⑶导轨应用压板固定在导轨架上，不应采用焊接或螺栓直接连接。⑷封闭式井道内应设置照明，井道最高与最低0.5m以内各装设一灯外，中间灯距不超过7m。
③ 轿厢⑴轿厢底盘平面的水平度应不超过3／1 000。⑵ 轿内操纵按钮动作应灵活，信号应显示清晰，轿厢超载装置或称量装置应动作可靠。
层站
① 层站指示信号及按钮安装应符合图纸规定，位置正确，指示信号清晰明亮，按钮动作准确无误，消防开关工作可靠。
② 层门门扇与门扇，门扇与门套，门扇下端与地坎的间隙，乘客电梯应为1～6mm，载货电梯应为1～8 mm。
③ 门刀与层门地坎，门锁滚轮与轿厢地坎间隙应为5～10mm。
④ 在关门行程1／3之后，阻止关门的力不超过200N。⑸层门外观应平整、光洁、无划伤或碰伤痕迹。
底坑
底坑应设有停止电梯运行的非自动复位的红色停止开关。
5.4.3成品保护
施工安装过程中，需加强成品保护工作，在工程移交前，不得拆除厅门及门套表面的保护材料，过程中如有损坏，安装单位必须及时给予完善，是其它单位人员损坏的，由其它单位支付费用。
5.5验收
总包机房达到验收要求，灯具、开关、电源箱等安装完成。
1、报验资料、工序交接资料
2、电梯实体验收（安装单位提供验收的检验资料）
3、安装单位需按照合同规定向当地主管部门申报验收并取得电梯《安全检验合格证》、电梯准运证。
4、在主管部门验收合格后，向建设单位、物业管理单位移交。

5 支持文件
无。

6 附件
6.3 SY-GC-Z23-F01《设备验收记录表》
7.2 SY-GC-Z23-F02《电梯安装土建交接记录表》
7.3 SY-GC-Z23-F03《电梯安装检查记录表》

SY-GC-Z23-F01
设备验收记录表
施工单位： 楼号： 单元：
序号
检验项目
标 准
验收情况
1
产品出厂合格证
是否有

2
门锁装置、限速器、安全钳及缓冲器的型式试验证书复印件
电梯安装规范

3
主要部件的品牌是否符合合同约定
合同要求

4
设备零部件及装箱单
内容相符

5
设备外观
无明显损坏

检查人： 日期：

SY-GC-Z23-F02
电梯安装土建交接记录表
序 号
项 目
底 坑
机 房
井道和门洞
呼梯按扭
楼层标高线
圈梁
杂物
维护
高度
背后封闭
-1
积水
门窗

1

2

3

4

5
垃圾
预留洞口

6

7

8

9
高度
承重梁

10

11

签字栏
总包单位
电梯安装单位
监理单位
备注
责任人：

日期：
责任人：

日期：
责任人：

日期：

SY-GC-Z23-F03
电梯安装检查记录表
施工单位： 楼号： 单元：
楼

层
检 验 项 目
检查人
时间
导 轨
厅 门
轿 厢
层站
固定螺栓、间距
压板固定
导轨连接
标高
平整度
-1

1

2

3

4

5

6

7

8

9

10
