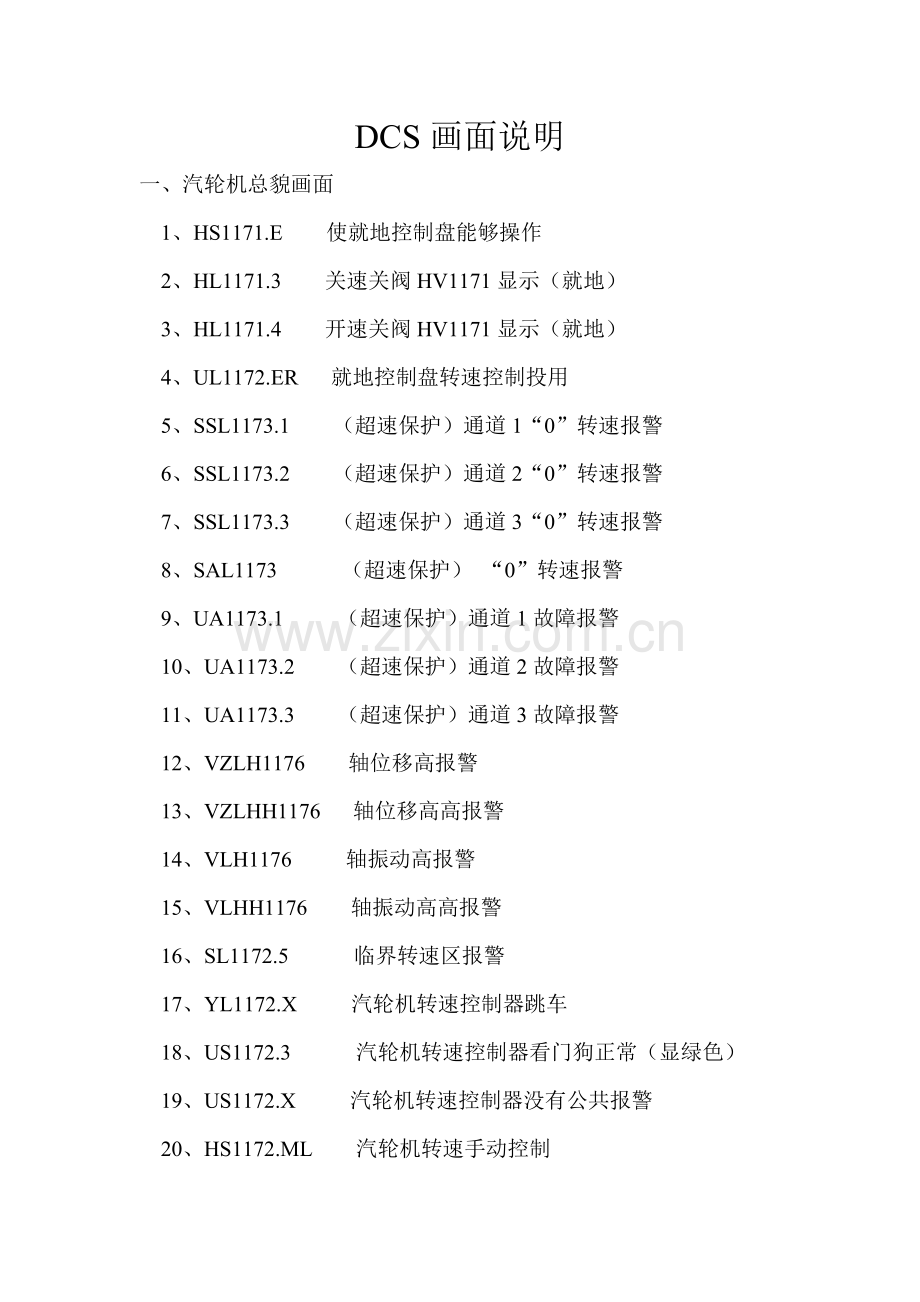

DCS画面说明
一、汽轮机总貌画面
1、HS1171.E 使就地控制盘能够操作
2、HL1171.3 关速关阀HV1171显示（就地）
3、HL1171.4 开速关阀HV1171显示（就地）
4、UL1172.ER 就地控制盘转速控制投用
5、SSL1173.1 （超速保护）通道1“0”转速报警
6、SSL1173.2 （超速保护）通道2“0”转速报警
7、SSL1173.3 （超速保护）通道3“0”转速报警
8、SAL1173 （超速保护） “0”转速报警
9、UA1173.1 （超速保护）通道1故障报警
10、UA1173.2 （超速保护）通道2故障报警
11、UA1173.3 （超速保护）通道3故障报警
12、VZLH1176 轴位移高报警
13、VZLHH1176 轴位移高高报警
14、VLH1176 轴振动高报警
15、VLHH1176 轴振动高高报警
16、SL1172.5 临界转速区报警
17、YL1172.X 汽轮机转速控制器跳车
18、US1172.3 汽轮机转速控制器看门狗正常（显绿色）
19、US1172.X 汽轮机转速控制器没有公共报警
20、HS1172.ML 汽轮机转速手动控制

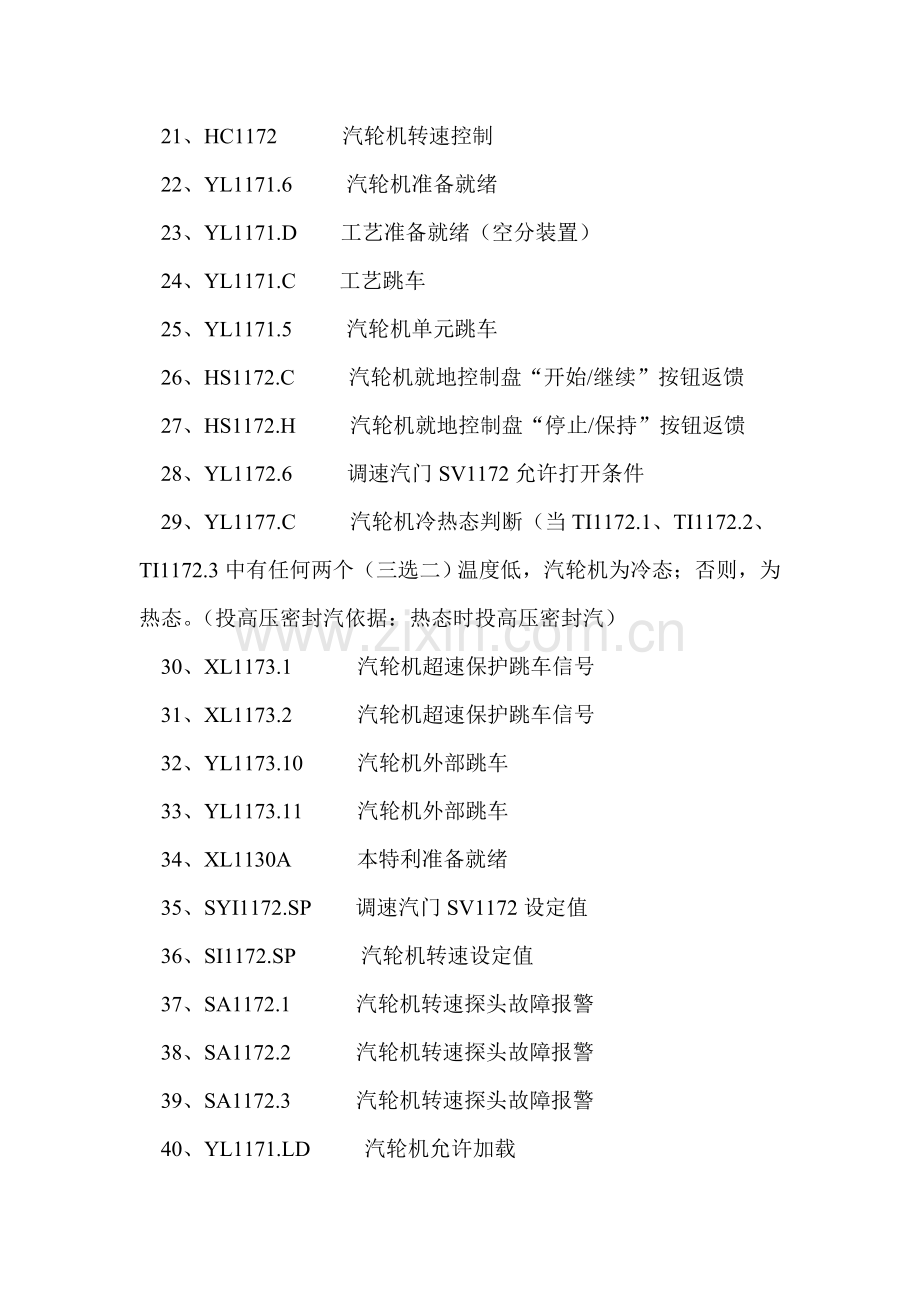

21、HC1172 汽轮机转速控制
22、YL1171.6 汽轮机准备就绪
23、YL1171.D 工艺准备就绪（空分装置）
24、YL1171.C 工艺跳车
25、YL1171.5 汽轮机单元跳车
26、HS1172.C 汽轮机就地控制盘“开始/继续”按钮返馈
27、HS1172.H 汽轮机就地控制盘“停止/保持”按钮返馈
28、YL1172.6 调速汽门SV1172允许打开条件
29、YL1177.C 汽轮机冷热态判断（当TI1172.1、TI1172.2、TI1172.3中有任何两个（三选二）温度低，汽轮机为冷态；否则，为热态。（投高压密封汽依据：热态时投高压密封汽）
30、XL1173.1 汽轮机超速保护跳车信号
31、XL1173.2 汽轮机超速保护跳车信号
32、YL1173.10 汽轮机外部跳车
33、YL1173.11 汽轮机外部跳车
34、XL1130A 本特利准备就绪
35、SYI1172.SP 调速汽门SV1172设定值
36、SI1172.SP 汽轮机转速设定值
37、SA1172.1 汽轮机转速探头故障报警
38、SA1172.2 汽轮机转速探头故障报警
39、SA1172.3 汽轮机转速探头故障报警
40、YL1171.LD 汽轮机允许加载
41、HC+1172.D 汽轮机手动“升速”返馈（控制室）
42、HC-1172.D 汽轮机手动“减速”返馈（控制室）
43、UL1172.ER.QS 汽轮机就地转速控制投用
44、SS1172.3H 汽轮机转速高报警
45、SS1172.3L 汽轮机转速低报警
46、SS1172.3HH 汽轮机转速高高报警
47、SS1172.1H 汽轮机转速高报警
48、SS1172.1HH 汽轮机转速高高报警
49、TSH1146.2 盘车器电机温度开关
50、ZLH1146.1 盘车器啮合
51、ZLH1146.2 盘车器齿对齿
52、ZLH1146.3 盘车器脱离
53、ZLH1146.4 盘车器上盖子闭合
54、HS1146.2 盘车器急停按钮紧停
55、ES1146.6 盘车器电气准备就绪
56、ES1146.1 盘车器运行信号返馈
57、XS1146 盘车器得电
58、HSH1146 盘车器开命令
59、HSL1146 盘车器关命令
二、X1171/C1161轴系监控画面
12、EA1171.3 现场控制面板急停
13、EA1171.4 调速柜24V电源故障
14、EA1171.5 MAN调速柜230V电源故障
15、EA1171.6 （UCP）24V电源故障
三、空压机监控总貌画面
1、YL1161.6 空压机C1161单元准备就绪
2、YL1161.5 空压机C1161单元跳车
3、YL1110.D 空压机C1161工艺加载准备就绪
4、YL1110.C 空压机C1161工艺卸载
5、YL1110.1 防喘振控制线偏移
6、HS1106.3 冲洗水泵P1106就地启动返馈
7、HS1106.4 冲洗水泵P1106就地停
四、C1261增压机流程画面
1、YL1261.6 增压机C1261单元准备就绪
2、YL1261.5 增压机C1261单元跳车
3、YL1210.1 增压机一段防喘振控制线偏移
4、YL1220.1 增压机二段防喘振控制线偏移
五、X1171启停画面
1、XL1130B 本特利跳车信号屏蔽按钮
2、XL1130C 本特利跳车信号复位按钮
