模具制作流程图.doc

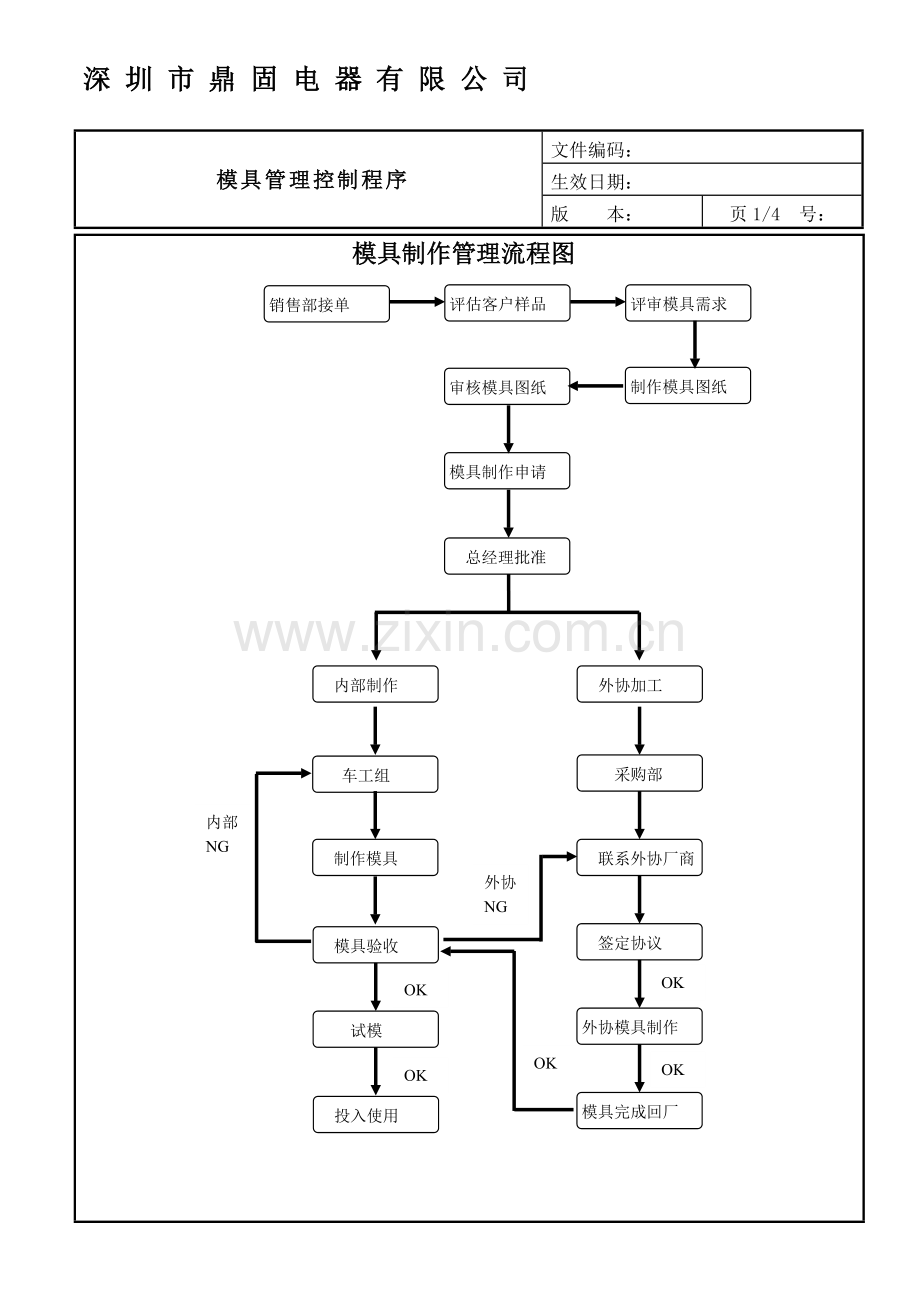

深 圳 市 鼎 固 电 器 有 限 公 司 模具管理控制程序文件编码：生效日期：版本：页1/4号：模具完成回厂试模模具验收投入使用外协模具制作签定协议制作模具车工组联系外协厂商采购部内部制作 外协加工总经理批准模具制作申请审核模具图纸评估客户样品评审模具需求销售部接单OKOK外协NG内部NGOKOK 模具制作管理流程图OK制作模具图纸深 圳 市 鼎 固 电 器 有 限 公 司 模具管理控制程序文件编码：生效日期：版本：页2/4号：1目的 建立模具管理控制程序，对模具设计、制作、验收、使用保养与维修等各环节进行有效的控制。2适用范围 本程序适用本公司所有模具，从设计到报废的全过程管理控制。3职责与权限： 3.1工程部负责模具的开发设计、模具图纸的绘制，并提出模具制作申请单及对模具进行统一编号。3.2工程部负责模具制作进度跟进、试模和维修。3.3生产部负责模具的使用与保管。3.4工程部、品质部、生产部共同负责模具的验收。3.5模具组管理员负责建立模具台帐，做好模具出入库登记、统计模具的使用寿命，并负责模具房内模具的整理与保管。3.5总经理负责批准模具的开发制作、报废模具的申请。4. 程序： 4.1模具的制作申请： 4.1.1销售部当接到新产品图纸或样品时，由工程部进行评估，评估结果填写在样品需求申请单上，判定是否需要制作模具，若需要制作则由工程部填写模具制作申请单并设计模具图纸，若公司内部不能制作则需要外发加工。4.1.2模具制作申请单及模具图纸经总经理批准后，下达到采购部。4.1.3模具配件采购时工程部须先评估需求量及申购的必要性，再提出模具制作申请单。4.1.4若工程部评估内部可以完成模具/配件的制作，由工程部或需求单位提出模具制作申请单，部门主管/经理审核，总经理批准后下达到工程部，安排车工完成模具的制作。 4.2模具的加工与制作： 4.2.1采购部接到模具制作申请单联系外协厂商，并由工程部与外协厂商确认模具制作具体技术要求，并签定协议。 4.2.2工程部负责随时跟进模具制作进度，并随时解决外协厂商的技术疑问，确保模具按时完成，并符合图纸要求。 深 圳 市 鼎 固 电 器 有 限 公 司 模具管理控制程序文件编码：生效日期：版本：页3/4号： 4.3模具的验收： 4.3.1外协厂商制作好模具送回我司时，仓库及时通知工程部、品质部、生产部、进行结构尺寸验收，具体检查内容参照模具验收报告，若不符合要求退回外协厂商修改，直至达到要求。 4.3.2模具结构确认OK后开具试模申请单给生产部，生产部安排时间和设备进行试模，试模参与部门有生产部、工程部、品质部，试模过程中若模具所制作出产品无法达到要求，则找出不符合点，通知外加工厂商进行处理，直至达到要求。 4.3.3试模的首件现由生产部人员自检、主管确认OK后，交与品质部进行全面品质检查，品质部根据图纸、和客户要求，检查外观，量测每个尺寸，并将量测数据记录在模具验收报告上。 4.3.4品质部首件确认OK后，调机员继续生产50PCS产品，品质部记录每个产品的全尺寸，分析模具的稳定性和重复性。4.3.5模具验收成功后，完成模具验收报告，并交予总经理批准，分发给财务、仓库，存档。 4.3.6工程部依据模具编号原则编号，品质部做好记录，并持续跟踪模具使用状况。 4.4模具入库： 4.4.1验收OK模具入库时，需附模具验收报告，仓库作好登记，并填写模具履历表。 4.4.2模具每次入库出库均需开单，模具库管理员做好出入库登记，并每次入库时生产部提供模具在产线上生产产品数量，仓库做好记录。 4.4.3生产部在不使用完模具后，品质部做好末件检查记录，在入库时生产部需提供品质部做的末件检查记录，目的是确认模具状态，以便及时维修和保养。 4.4.4每套模具入库后先行保养再放到指定位置。 4.5模具维修： 4.5.1生产部发现模具异常，生产出产品不能符合要求时应立即停止生产，开具模具维修通知单给工程部。4.5.2工程确认内部是否可以维修，若自行维修OK后则执行4.3.3,若有更换配件则执行4.3.3和4.4.4，并将维修内容记录于维修履历里，若确认内部不能维修，则由工程部联系外协厂商协助处理，维修回厂后重新验收，执行4.3.3和4.4.4，确保产品质量达标。4.5.3若模具根据产品标准的改变需要修改时，由工程部先修改模具图纸，并填写工程变更通知单会签生产部、品质部、由总经理核准后，方可更改模具。 深 圳 市 鼎 固 电 器 有 限 公 司模具管理控制程序文件编码：生效日期：版本：页4/4号：4.6模具报废：4.6.1无法维修的模具则由生产部提出模具报废申请单，若超出使用寿命的模具或相关配件由模具仓库管理员提出模具报废申请单，经部门负责人审核，总经理批准后报废处理。4.6.2模具报废后模具仓库管理员须立即注销该模具，更换配件也须及时更新模具资料，以便跟踪模具状况。 4.6.3报废模具在没有处理前，仓库管理员必须表示报废字样，以便误用造成产品质量问题。 5相关记录： 5.1模具制作申请单 5.2试模申请单 5.3模具验收报告 5.4模具报废申请单 5.5模具维修通知单 5.6工程变更通知单
