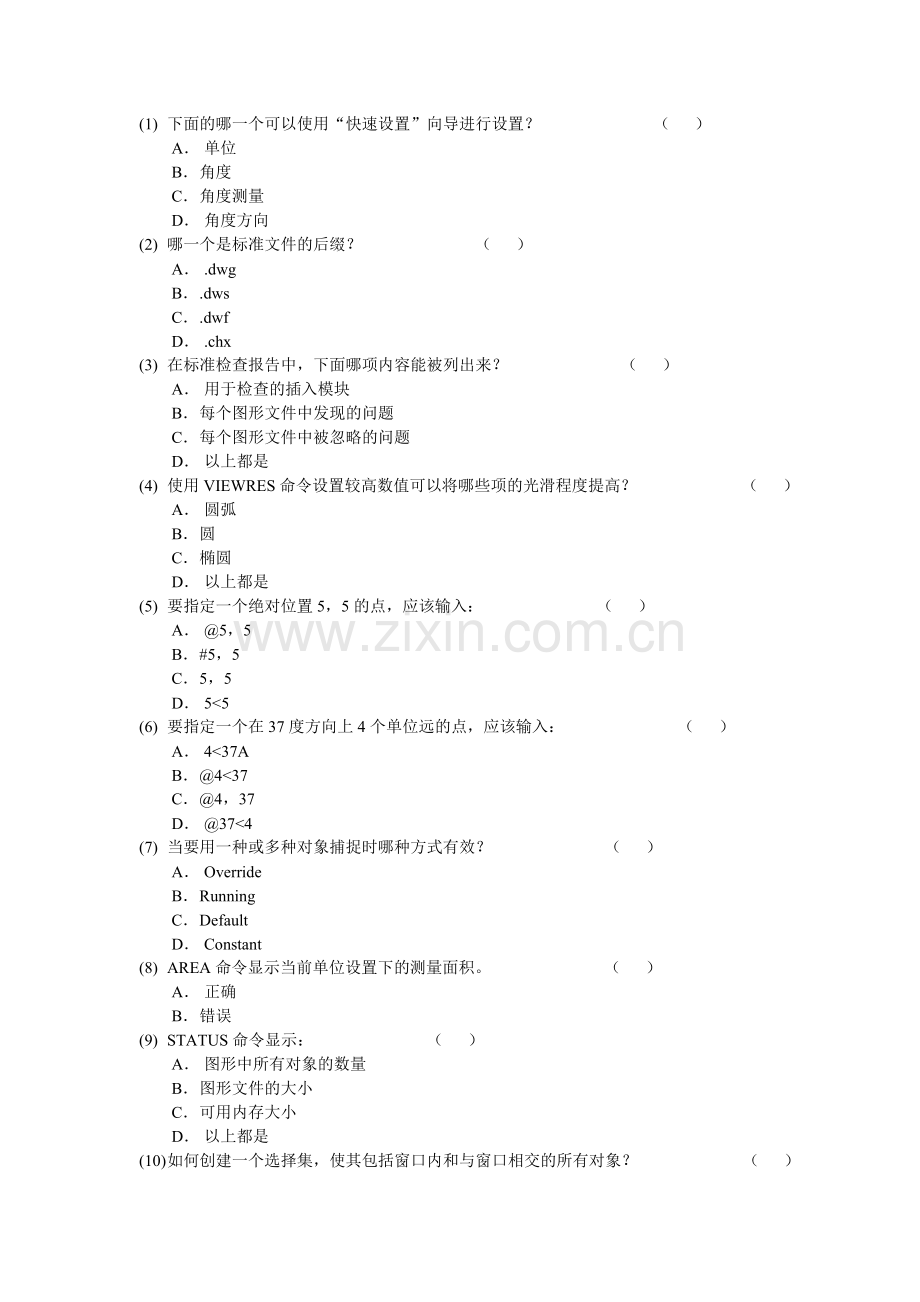

(1) 下面的哪一个可以使用“快速设置”向导进行设置？ （ ）
A． 单位
B． 角度
C． 角度测量
D． 角度方向
(2) 哪一个是标准文件的后缀？ （ ）
A． .dwg
B． .dws
C． .dwf
D． .chx
(3) 在标准检查报告中，下面哪项内容能被列出来？ （ ）
A． 用于检查的插入模块
B． 每个图形文件中发现的问题
C． 每个图形文件中被忽略的问题
D． 以上都是
(4) 使用VIEWRES命令设置较高数值可以将哪些项的光滑程度提高？ （ ）
A． 圆弧
B． 圆
C． 椭圆
D． 以上都是
(5) 要指定一个绝对位置5，5的点，应该输入： （ ）
A． @5，5
B． #5，5
C． 5，5
D． 5<5
(6) 要指定一个在37度方向上4个单位远的点，应该输入： （ ）
A． 4<37A
B． @4<37
C． @4，37
D． @37<4
(7) 当要用一种或多种对象捕捉时哪种方式有效？ （ ）
A． Override
B． Running
C． Default
D． Constant
(8) AREA命令显示当前单位设置下的测量面积。 （ ）
A． 正确
B． 错误
(9) STATUS命令显示： （ ）
A． 图形中所有对象的数量
B． 图形文件的大小
C． 可用内存大小
D． 以上都是
(10) 如何创建一个选择集，使其包括窗口内和与窗口相交的所有对象？ （ ）
A． 使用一个窗口选择
B． 使用一个交叉选择
C． 在命令行输入ca
D． 按下SHIFT键并使用一个窗口选择
(11) 如何打开或关闭对象夹点？ （ ）
A． ENTGRIP命令
B． F3键
C． 在选项对话框的“选择”选项卡中
D． 一直打开“启用夹点”
(12) 如何进入夹点编辑选项？ （ ）
A． 按SPACEBAR
B． 按Enter
C． 使用快捷菜单
D． 以上三条
(13) 要改变多行文本的方向，使用什么命令？ （ ）
A． ROTATE
B． DDEDIT
C． A或B
A、 2或3
(14) 关联标注的打开和关闭是由哪一个系统变量控制？ （ ）
A． ASSOCDIM
B． ASSOCONOFF
C． DIMASSOC
D． ASSOCUPDATE
(15) 在文字标注时，_______控制数字小数位的设置？ （ ）
A． 在“标注样式”的“精度”选项
B． UNITS命令
C． 在“标注样式”的“测量比例”选项
D． 编辑标注文字
(16) 标注样式能够针对某一特定的尺寸而专门设定吗？ （ ）
A． 不能
B． 有时可以，这依赖于已存在的几何对象
C．可以，从“标注”菜单中选择“样式”，然后进行相关选择，可以实现这种改变
D．可以，但是改变的标注样式不能够保存下来
(17) 标注尺寸能够自动无关联吗？如果可以，在什麽样的条件下可以实现？ （ ）
A． 可以但是仅在修改已存在的关联标注时
B． 可以仅当标注尺寸与其关联的几何对象在同一命令下发生移动、拷贝、阵列等操作时
C． 不可以
D． 可以，在以下情况下标注能够自动地无关联
1） 标注关联的图形对象被删除
2） 被关联的几何对象执行了布尔运算（例如UNION或SUBTRACT）。
3） 栅格编辑用于平行尺寸线拉身标注。
4） 指定使用“外观交点”对象捕捉几何对象的关联，并且移动几何对象使外观交点不再出现。
(18) 将以存在的标注重新关联到几何对象端点时，有时会出现一个带有外方框的X标记，请问这个标记表示了什么？ （ ）
A． 指定的端点有一个错误需要更改
B． 该端点与几何对象的指定位置相互关联
C． 该点与几何对象的位置没有关联
D． 图形中存在的所有标注都必须与该点重新关联
(19) 如何确认在一幅图纸中已正确的重新关联标注？ （ ）
A． 必须布局图形以确认重新关联标注
B． 在命令行里输入“list”命令，然后在文本窗口中查看“关联标注”选项为“是”
C． 双击需要查看的标注，然后在“特性”窗口中查看“关联标注”选项为“是”
D． B和C
(20) 当使用DIMDISASSOCIATE命令消除关联性时，图纸中的所有对象均自动地发生更改。
（ ）
A． 正确
B． 错误
(21) 什么是转换空间标注？ （ ）
A． 显示在命令行里的几何对象标记
B． 模型空间及图纸空间标记出的一个参考点
C． 一种关联标注方法，使得模型空间的对象标注能在图纸空间自动更新
D． A和C
(22) 如何在块定义中重复进行“拼写检查”？ （ ）
A． 在“拼写检查”对话框打开时按Enter键
B． 必须重复使用“拼写检查”命令（在命令行键入spell，然后按Enter键）
C． 块定义中的拼写检查只能发生一次，不能重复进行
D． A和C
(23) SCALETEXT命令修改文字对象的高度值，但只能匹配图样上现有的文字对象。（ ）
A． 正确
B． 错误
(24) 块名允许是包含空格键的长达255个字符。 （ ）
A． 正确
B． 错误
(25) 设计中心是： （ ）
A、 与资源管理器相似的可以帮助查找图形的界面
B、 一种组织应用图块的方法
C、 一种了解图形内容的工具
D、 以上都是
(26) 下列哪个命令用于在AutoCAD图形中插入OLE对象。 （ ）
A． 粘贴
B． 复制
C． 插入
D． 复制链接
(27) 使用“外部参照”命令可以将一张图附着到当前图中。 （ ）
A． 正确
B． 错误
(28) 如何输出对象到DesignXML文件中？ （ ）
A． 使用WBLOCK命令并从“文件类型”下拉列表中选择“DesignXML文件”。
B． 使用WBLOCK命令并在文件名后输入“.xml”。
C． 使用EXPORT命令
D． 使用BLOCK命令
(29) 如何从DesignXML文件中输入对象到AutoCAD图形中？ （ ）
A． 使用INSERT命令并在“文件类型”下拉列表中选择DesignXML文件类型
B． 使用IMPORT
C． 使用OPEN命令并在“文件类型”下拉列表中选择DesignXML文件类型
D． 不能
(30) 什么类型的文件是DesignXML文件？ （ ）
A． 文本文件
B． 光栅文件
C． 矢量文件
D． Postscript文件
(31) AutoCAD读写XML文件遵循什么模式定义？ （ ）
A． DesignXML和DesignDWF
B． DXF和DWF
C． DXF和AcDbXML
D． DesignXML和AcDbXML
(32) 使用“块属性管理器”，为将来的块参照修改块属性定义，但又不想影响现有的块参照，如何做？ （ ）
A． 在“设置”对话框中，清除“将修改应用到现有参照”
B． 在“设置”对话框中，选中“突出显示重复的标记”
C． 在“编辑属性”对话框中，清除“自动预览修改”
D． 不能修改
(33) 随着块定义的修改，如何更新所有块参照中的属性？ （ ）
A． 使用ATTDEF
B． 选择图块，然后在“块属性管理器”中选择“同步”
C． 使用ATTSYNC
D． B和C
(34) 使用“图层转换器”，怎样才能清除没有使用的图层？ （ ）
A． 在“转换自”选项组下选择图层并选择“删除”
B． 选图层，按鼠标右键然后选择“剪切”选项
C． 在“转换自”选项组下选择图层并选择“清除”
D． 在“转换自”选项组下选择图层，按鼠标右键并选择“清除”选项
(35) 使用“图层转换器”，下面哪种不是改变图层的选项？ （ ）
A． 以相同名字映射层
B． 映射成新图层名称
C． 将多个图层映射成一个图层名称
D． 将一个图层映射成多个图层名称
(36) 当在“图层转换器”中选择不同的图层时，怎样控制显示？ （ ）
A． 在“设置”对话框中选择“写入转换日志”
B． 在“设置”对话框中选择“选定时显示图层内容”
C． 在“设置”对话框中选择“强制对象线型为随层”
D． 不能控制显示多个图层
(37) 用户使用已经安装的eView（优化查看）或ePlot（优化打印）配置文件作为模板，并编辑该模板文件，如何使得初始的PC3文件不被覆盖？ （ ）
A． Autodesk的eView功能自动地用新名字保存被编辑的配置文件
B． 用户不能编辑已经安装的PC3文件
C． 当用户编辑完配置文件后，必须选择“另存为”，重命名被编辑的配置文件
D． 以上都不是
(38) 任何用户都可以使用_____打开、查看和打印eView DWF或ePlotDWF文件。（ ）
A． Volo View
B． Whip!
C． VoloView Express
D． A或C
(39) DWF模型可确定_______。 （ ）
A． 用户的DWF是否为查看或打印进行优化
B． 如何快速地打开和传递用户的文件
C． 分辨率的设置
D． 文件格式
(40) 为识别使用了联机拖放网页的图像，可查找： （ ）
A． 当光标移到微缩图像上，出现像“点眼药器”的光标
B． 在微缩图像周围有灰色边框
C． 无明显指示
D． A和B

按图形尺寸精确绘图（尺寸标注、文字标注、轴线符号需画出），绘图方法、图形编辑方法不限，未明确要求线宽者，线宽为0；图示中有未标注尺寸的地方，请按建筑或机械有关规范自行定度尺寸。绘制完成后以.dwg格式保存至考试文件夹。
