产品数字化设计及制造综合实验报告

ProEWildfire3.0 造型部分

练习内容：
1、草图练习

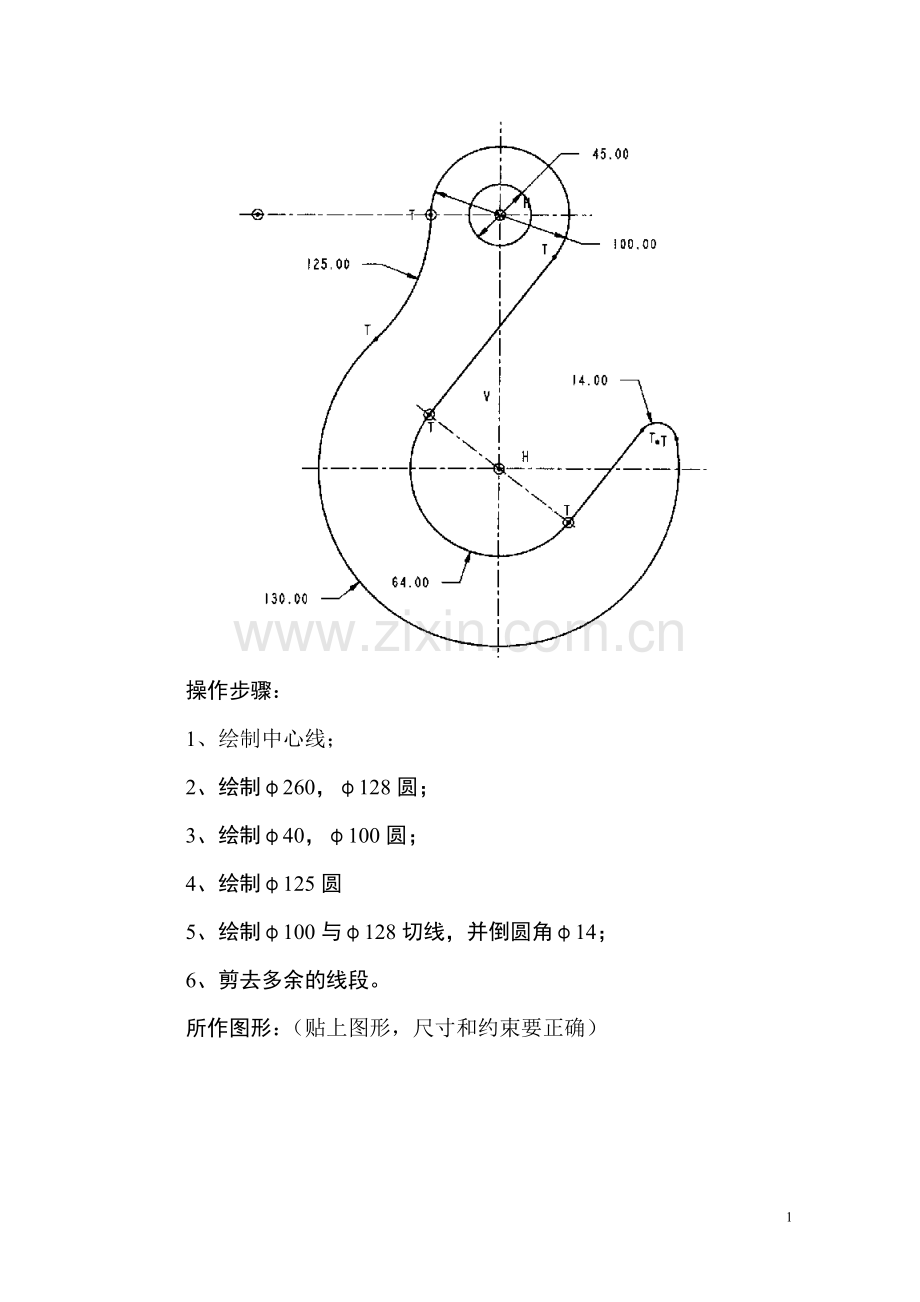

按下图的要求进行草图绘制，对草图进行完全约束。

操作步骤：
1、绘制中心线；
2、绘制φ260，φ128圆；
3、绘制φ40，φ100圆；
4、绘制φ125圆
5、绘制φ100与φ128切线，并倒圆角φ14；
6、剪去多余的线段。
所作图形：（贴上图形，尺寸和约束要正确）

遇到问题如何解决：
无问题
文件名： 草图1.jpg

2、实体练习和工程图
在“三维零件图片”目录中任选两个图形进行零件的造型并生成二维工程图（插入图框、标出主要尺寸）。
操作步骤：1.草绘 2.拉伸

所作零件图形：

工程图图形：

遇到问题如何解决：无问题
文件名：0005

操作步骤：1.草绘 2.拉伸
零件图
工程图
文件名0006
3、综合练习
根据所学的实体造型知识，自行设计一机械类产品。
文件名：lianzhouqi
名称：联轴器
用途：轴与轴之间的连接
图形：

实 验 小 结
