主体分部工程验收方案.doc

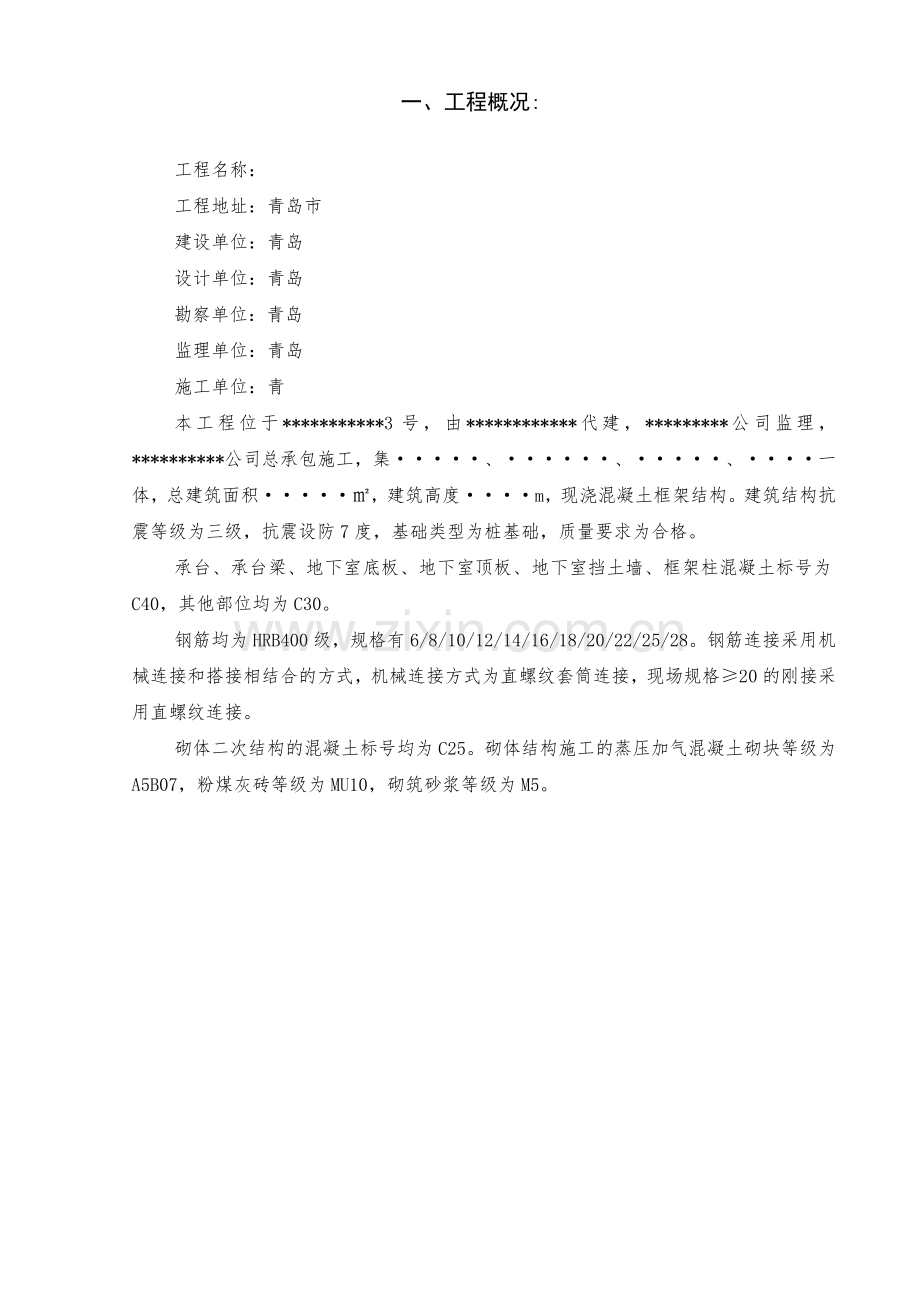

*项目主体结构工程验收方案*公司20*年*月*日一、工程概况:工程名称：工程地址：青岛市建设单位：青岛设计单位：青岛勘察单位：青岛监理单位：青岛施工单位：青本工程位于*3号，由*代建，*公司监理，*公司总承包施工，集、一体，总建筑面积，建筑高度m，现浇混凝土框架结构。建筑结构抗震等级为三级，抗震设防7度，基础类型为桩基础，质量要求为合格。承台、承台梁、地下室底板、地下室顶板、地下室挡土墙、框架柱混凝土标号为C40，其他部位均为C30。钢筋均为HRB400级，规格有6/8/10/12/14/16/18/20/22/25/28。钢筋连接采用机械连接和搭接相结合的方式，机械连接方式为直螺纹套筒连接，现场规格20的刚接采用直螺纹连接。砌体二次结构的混凝土标号均为C25。砌体结构施工的蒸压加气混凝土砌块等级为A5B07，粉煤灰砖等级为MU10，砌筑砂浆等级为M5。二、验收依据：1、本工程施工图纸级青岛市地方要求2、所涉及的主要验收规范及标准详见下表：类别名称编号或文号国标建筑工程施工质量验收统一标准GB50300-2013国标混凝土结构工程施工质量验收规范GB50204-2015国标混凝土强度检验评定标准GB/T 50107-2010国标砌体结构工程施工质量验收规范GB50203-2011国标建筑地基基础工程施工质量验收规范GB 50202-2002行业标准钢筋机械连接技术规程JGJ 107-2010行业标准预拌砂浆应用技术规程JGJ/T 233-2010三、验收程序主体结构工程验收，先由施工单位自检合格，并向监理单位申请进行验收。监理单位收到通知后组织设计、勘察、监理、施工单位进行验收，并请质量监督部门监督现场验收。具体程序如下：1、 参加验收人员签到，并核查相关单位主要人员资质；2、 宣读本验收方案，并讨论通过该方案；3、 施工单位汇报主体施工情况；4、 设计单位汇报主体阶段设计变更情况；5、 监理单位宣读质量评估报告；6、 按照验收方案的分组情况分别进行观感、实测、资料验收，并填写验收记录；7、 各验收组汇报验收情况，验收主持人根据汇报情况宣布验收结果；8、 质量监督部门对验收过程发表意见。四、验收人员组成主体结构工程验收，验收主持人是项目总监理工程师：王小萍。验收组分为观感、实测、资料三个组，详见下表：单位名称姓名职务职称验收分工代建单位项目经理工程师观感组工程师工程师观感组工程师助理工程师资料组工程师助理工程师实测组设计单位结构设计负责人高工观感组勘察单位项目勘察负责人高工观感组监理单位总监高工观感组监理工程师工程师实测组监理工程师助工资料组施工单位项目经理高工观感组项目副经理高工实测组项目技术负责工程师资料组项目质检员助理工程师实测组资料员助理工程师资料组施工员助理工程师观感组观感组组长： 实测组组长： 资料组组长：五、验收内容及验收要求按照建筑工程施工质量验收统一标准GB50300-2013，分部工程质量验收合格应符合第5.0.3条的下列规定：1、所含分项工程的质量均应验收合格；2、质量控制资料应完整；3、有关安全、节能、环境保护和重要使用功能的抽样检验结果符合相应规定；4、观感质量应符合要求。分项工程质量验收合格应符合第5.0.2条的下列规定：1、所含检验批的质量均应验收合格；2、所含检验批的质量验收记录应完整；检验批质量验收合格应符合第5.0.1条的下列规定：1、主控项目的质量抽样检验均应合格；2、一般项目的质量经抽样检验合格；3、具有完整的施工操作依据、质量验收记录。5.1观感验收主要验收混凝土结构表面质量，混凝土表面是否存在严重缺陷，混凝土构件尺寸偏差是否影响结构性能和使用功能。根据混凝土结构工程施工质量验收规范（GB50204-2015）中8.2.1条，现浇结构的外观质量不应有严重缺陷；8.2.2条现浇结构的外观质量不应有一般缺陷。对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理单位认可后进行处理；对裂缝、连接部位出现的严重缺陷及其他影响结构安全的严重缺陷，技术处理方案尚应经设计单位认可。对经处理的部位应重新验收。对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理。对经处理的部位应重新验收。严重缺陷与一般缺陷的界定按照混凝土结构工程施工质量验收规范（GB50204-2015）中8.1.2条执行。表8.1.2现浇结构外观质量缺陷名称现 象 严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝其他部位有少量蜂窝孔洞混疆土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣混疆土中央有杂物且深度超过保护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其他部位有少量疏松裂缝裂缝从混凝土表面延伸至混凝土内部构件主要受力部位有影响结构性能或使用功能的裂缝其他部位有少量不影响结构性能或使用功能的裂缝连接部位缺陷构件连接处混凝土有缺陷及连接钢筋、连接件松动连接部位有影响结构传力性能的缺陷连接部位有基本不影响结构传力性能的缺陷外形缺陷缺棱掉角、棱角不直、翘曲不平、飞边凸肋等清水棍凝土构件有影响使用功能或装饰效果的外形缺陷其他混凝土构件有不影响使用功能的外形缺陷外表缺陷构件表面麻面、掉皮、起砂、沾污等具有重要装饰效果的清水混凝土构件有外表缺陷其他混凝土构件有不影响使用功能的外表缺陷砌体结构观感验收按照砌体结构工程施工质量验收规范第9.1.6“在厨房、卫生间、浴室等处采用轻骨料混凝士小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇混凝土坎台等，其高度宜为150mm”；第9.1.8条“蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块不应与其他块体混砌，不同强度等级的同类砌块也不得混砌。注：窗台处和因安装门窗需要，在门窗洞口处两侧填充墙上、中、下部可采用其他块体局部嵌砌；对与框架柱、梁不脱开方法的填充墙，填塞填充墙顶部与梁之间缝隙可采用其他块体”；第9.3.4条“砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。”5.2实测验收按照混凝土结构工程施工质量验收规范（GB50204-2015）中第8.3.1条“现浇结构不应有影响结构性能或使用功能的尺寸偏差；混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，经监理、设计单位认可后进行处理。对经处理的部位应重新验收。”现浇结构的位置、尺寸偏差及检验方法应符台表8.3.2的规定：表8.3.2现浇结构位置、尺寸允许偏差及检验方法 项 目 允许偏差（mm） 检验方法轴线位置整体基础 15 经纬仪及尺量独立基础10经纬仪及尺量柱、墙、梁8尺量垂直度柱、墙层高6m10经纬仪或吊线、尺量6m12经纬仪或吊线、尺量全高（H）300mH/30000+20经纬仪、尺量全高（H）300mH/10000且80经纬仪、尺量标高层高10水准仪或拉线、尺量全高30水准仪或拉线、尺量截面尺寸基础+15，-10尺量柱、梁、板、墙 +10，-5尺量楼梯相邻踏步高差6尺量电梯井洞中心位置10尺量长、宽尺寸+25， 0尺量表面平整度82m靠尺和塞尺量测预埋件中心位置预埋板10尺量预埋螺栓5尺量预埋管5尺量其他10尺量预留洞、孔中心线位置15尺量按照砌体结构工程施工质量验收规范第9.3.1条，“填充墙砌体尺寸、位置的允许偏差及检验方法应符合表9.3.l的规定。”表9.3.l 填充墙砌体尺寸、位置的允许偏差及检验方法项次项目允许偏差（mm）检验方法1轴线位移10用尺检查2垂直度（每层）3m5用2m托线板或吊线、尺检查3m103表面平整度8用2m靠尺和楔形尺检查4门窗洞口高、宽（后塞口）10用尺检查5外墙上、下窗口偏移20用经纬仪或吊线检查5.3资料验收主体混凝土结构资料验收按照混凝土结构工程施工质量验收规范（GB50204-2015）中第10.2.3条：混凝土结构子分部工程施工质量验收时，应提供下列文件和记录：1、设计变更文件；2、原材料质量证明文件和抽样检验报告；3、预拌混凝土的质量证明文件；4、混凝土试件的性能检验报告；5、钢筋接头的试验报告；6、隐蔽工程验收记录；7、混凝土工程施工记录；8、混凝土试件的试验报告；9、分项工程验收记录；10、结构实体检验记录；砌体结构资料验收按照砌体结构工程施工质量验收规范11.0.l条，应提供下列文件和记录：1、设计变更文件2、施工执行的技术标准；3、原材料出厂合格证书、产品性能检测报告和进场复验报告；4、混凝土及砂浆配合比通知单；5、混凝土及砂浆试件抗压强度试验报告单；6、砌体工程施工记录；7、隐蔽工程验收记录；8、分项工程检验批的主控项目、一般项目验收记录；9、填充墙砌体植筋锚固力检测记录；六、验收结论的认可及其它要求验收主持人根据各验收组汇报的情况，混凝土施工质量符合混凝土结构工程施工质量验收规范（GB50204-2015）中10.2.1的要求:1、所含分项工程质量验收合格；2、有完整的技术控制资料；3、观感质量验收合格；4、结构实体检验结果符合规范要求。砌体施工质量符合砌体工程施工质量验收规范（GB50203-2011）中第11.0.1的要求，且参加验收各方统一认为合格，由验收主持人宣布通过验收。若对验收存在不同意见，参照混凝土结构工程施工质量验收规范（GB50204-2015）中10.2.2和砌体工程施工质量验收规范（GB50203-2011）中第11.0.3的要求，重新进行验收或进行返工处理。主体混凝土结构现场验收记录表（附表1）施工质量验收规范的规定现场检查记录验收记录观感项目1外观质量第8.2.1条2过大尺寸偏差处理及验收第8.3.1条3外观质量一般缺陷第8.2.2条1轴线位置（）墙、柱、梁8剪力墙52垂直度(mm)层高6m106m12全高（H）H/30000+203标高(mm)层高10全高304截面尺寸（柱、梁、板）+10，-55电梯井长、宽尺寸+25，0中心位置106表面平整度(mm)87预留洞中心线位置(mm)15参加验收人员组长：组员：记录：年 月 日验收结论总监理工程师： 年 月 日砌体结构现场验收记录表（附表2）项次施工质量验收规范现场检查记录验收记录1材料强度符合设计要求第9.2.1条2拉结筋设置第9.2.2条3锚固钢筋拉拔试验检测第9.2.3条4灰缝厚度、宽度第9.3.5条5错缝搭砌第9.3.4条6水平灰缝砂浆饱满度807轴线位移108垂直度3m53m109表面平整度810门窗洞口高、宽度（后塞口）1011外墙上下窗口偏移20参加验收人员组长：组员：记录：年月日验收结论总监理工程师： 年 月 日质量控制技术资料核查表（附表3）序号资料名称数量验收检查意见1钢材出厂合格证及试验报告2钢筋闪光对焊试验报告3钢筋直螺纹连接试验报告4混凝土抗压强度试验报告同： 标： 5商品混凝土出厂合格证及试验报告6隐蔽工程验收记录7加气块出厂合格证及试验报告8砖出厂合格证及试验报告9水泥出场合格证及试验报告10砂、石复试试验报告砂：石：11施工组织设计及施工方案12技术交底13图纸会审及设计变更文件记录人签字： 组长签字：验收日期： 年 月 日 分部分项验收资料核查表（附表4）序号资料名称数量验收检查意见1钢筋工程检验批验收记录2模板工程检验批验收记录3砼工程检验批验收记录4砌体工程检验批验收记录记录人签字： 组长签字：验收日期： 年 月 日
