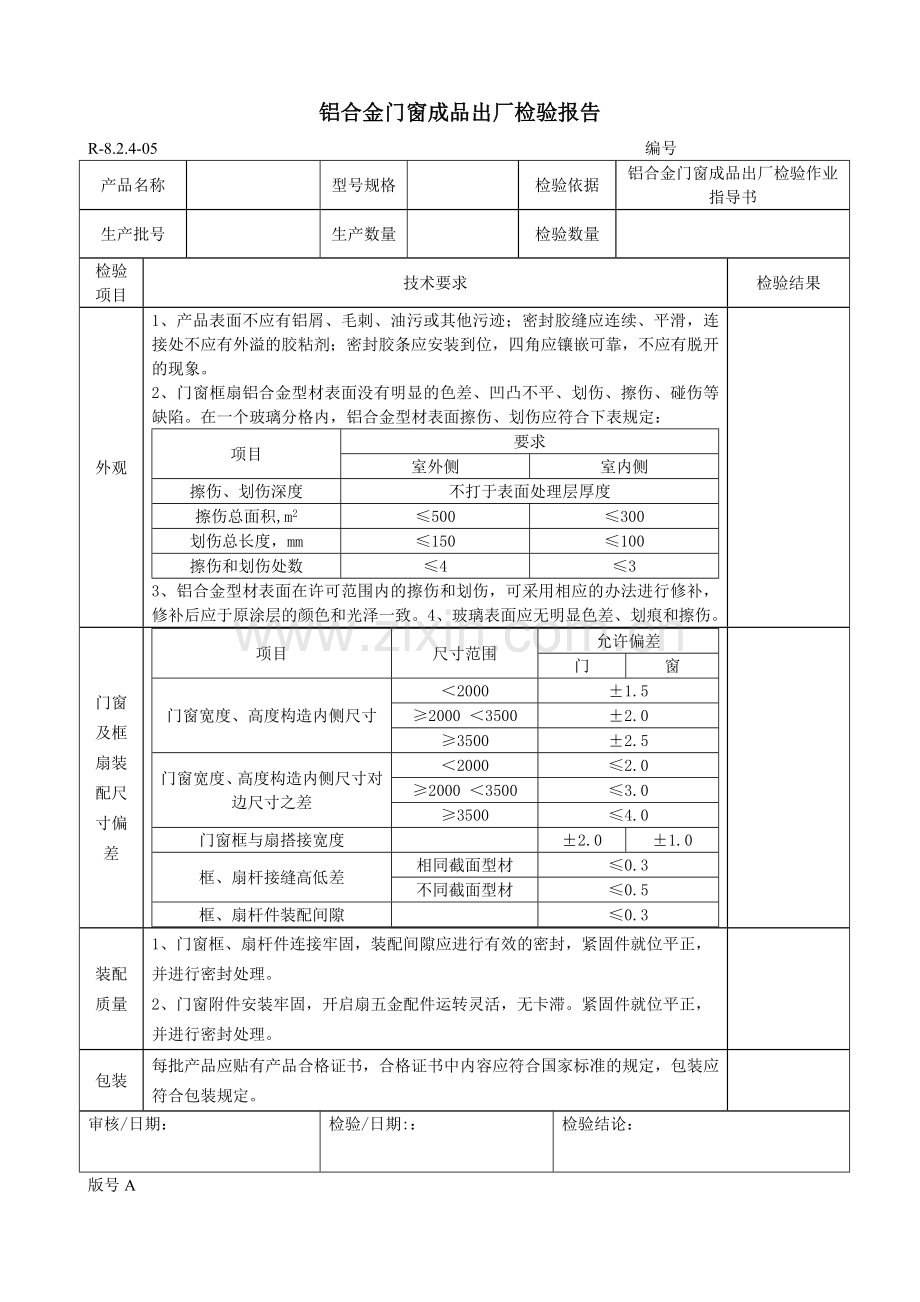

铝合金门窗成品出厂检验报告
R-8.2.4-05 编号
产品名称

型号规格

检验依据
铝合金门窗成品出厂检验作业指导书
生产批号

生产数量

检验数量

检验项目
技术要求
检验结果
外观
1、产品表面不应有铝屑、毛刺、油污或其他污迹；密封胶缝应连续、平滑，连接处不应有外溢的胶粘剂；密封胶条应安装到位，四角应镶嵌可靠，不应有脱开的现象。
2、门窗框扇铝合金型材表面没有明显的色差、凹凸不平、划伤、擦伤、碰伤等缺陷。在一个玻璃分格内，铝合金型材表面擦伤、划伤应符合下表规定：
项目
要求
室外侧
室内侧
擦伤、划伤深度
不打于表面处理层厚度
擦伤总面积,m2
≤500
≤300
划伤总长度，mm
≤150
≤100
擦伤和划伤处数
≤4
≤3
3、铝合金型材表面在许可范围内的擦伤和划伤，可采用相应的办法进行修补，修补后应于原涂层的颜色和光泽一致。4、玻璃表面应无明显色差、划痕和擦伤。

门窗及框扇装配尺寸偏差
项目
尺寸范围
允许偏差
门
窗
门窗宽度、高度构造内侧尺寸
＜2000
±1.5
≥2000 ＜3500
±2.0
≥3500
±2.5
门窗宽度、高度构造内侧尺寸对边尺寸之差
＜2000
≤2.0
≥2000 ＜3500
≤3.0
≥3500
≤4.0
门窗框与扇搭接宽度

±2.0
±1.0
框、扇杆接缝高低差
相同截面型材
≤0.3
不同截面型材
≤0.5
框、扇杆件装配间隙

≤0.3

装配质量
1、门窗框、扇杆件连接牢固，装配间隙应进行有效的密封，紧固件就位平正，并进行密封处理。
2、门窗附件安装牢固，开启扇五金配件运转灵活，无卡滞。紧固件就位平正，并进行密封处理。

包装
每批产品应贴有产品合格证书，合格证书中内容应符合国家标准的规定，包装应符合包装规定。

审核/日期：
检验/日期:：
检验结论：

版号A
