某车间计算实例
房屋概况：
南北朝向，为一幢单层双跨排架结构建筑物，建筑面积约1460.00m2，建造于2008年。共计8间，开间除两端为5.40m外其余均为6.00m，跨度为16.00+16.00m。上部结构由砼柱、钢梁承重，屋盖采用C型钢檩条（175×70×25×2.5@1450mm），彩钢瓦屋面，砖砌围护墙。3～4轴、8～9轴屋面各设6道水平支撑，水平支撑间设刚性杆；A、B、C轴柱顶钢梁间各设1道刚性水平通长系杆；檩条与钢梁间隔根设隅撑，檩条间设置直拉条/斜拉条；B～C轴设有一台5.0吨吊车。

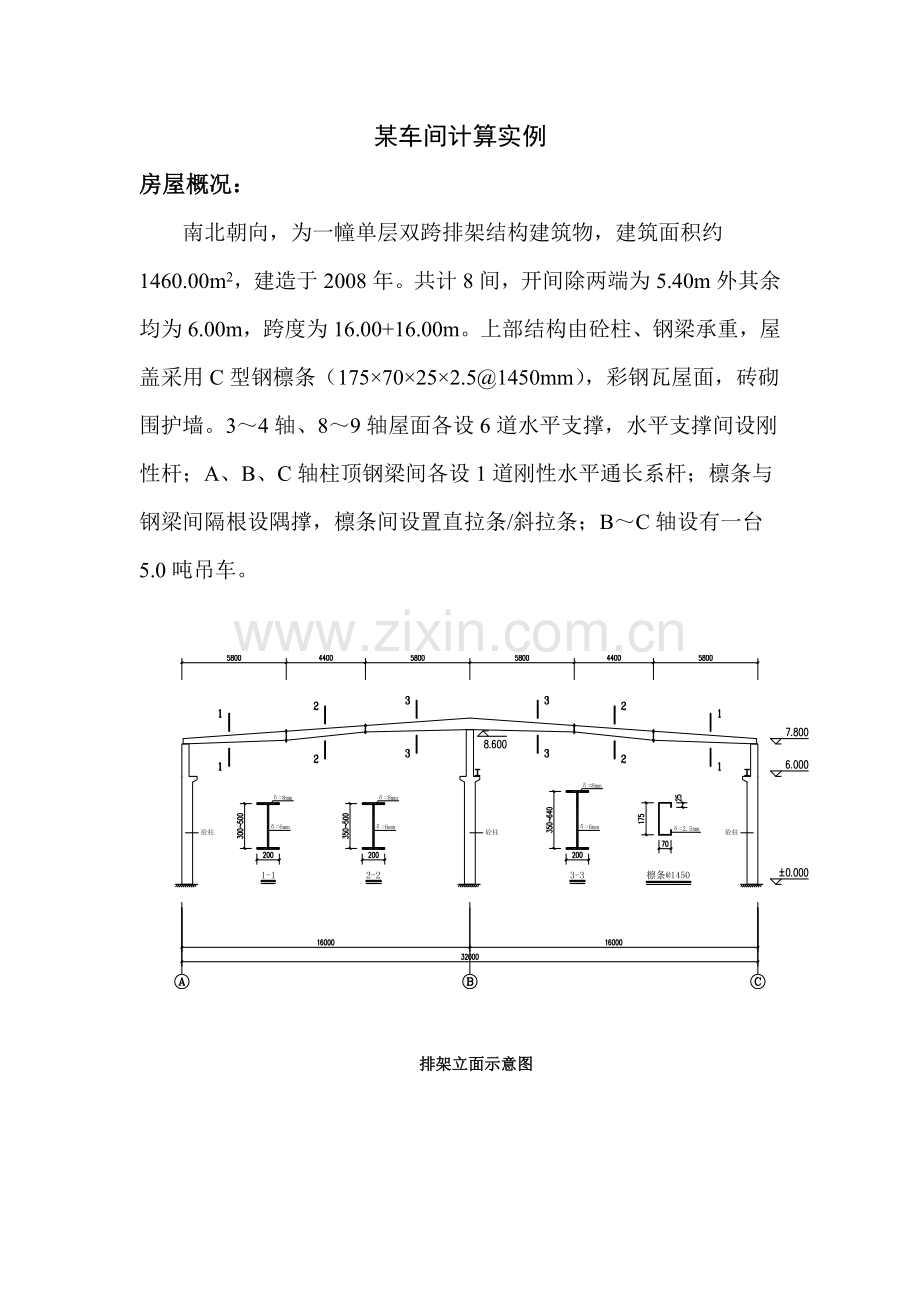

排架立面示意图

结构平面图
结构验算：
一、新建工程→钢结构→门式刚架→门式钢架二维设计（或新建工程→钢结构→框排架→pk交互输入与优化计算）

二、 网络生成→快速建模→门式刚架

三、 柱、梁布置
1、 截面定义→增加→选取截面类型→输入截面参数

注：1、对于钢构件则需要区分轴压对Y截面分类（具体参考钢结构设计规范 表5.1.2-1）；

四、 计算长度（平面外、平面内）

注：1、平面内计算长度系统默认；
2、平面外计算长度（柱：取柱间支撑的高度。梁：取水平支撑或隅撑的间距）。
五、铰接构件

注：1、对于节点处由螺栓连接＜6颗螺栓时设铰接点；
2、对于钢/砼构件连接处设铰接点。
六、 恒载输入→梁间恒载

注：1、梁间恒载需将屋面恒荷载换算成梁间线荷载；
2、计算公式：屋面恒载*（梁左侧开间的一半+梁右侧开间的一半）。
七、 活载输入→梁间活载

注：1、梁间恒载需将屋面恒荷载换算成梁间线荷载；
2、计算公式同梁间恒载；
3、屋面荷载取值：不上人屋面取0.5（荷载规范）；若水平投影面积大于60m2则屋面活荷载可取不小于0.3（门规）；以上荷载取值与屋面雪荷载取值相比取大值。
八、左、右风输入→自动布置

注：1、砼排架柱、轻钢屋面结构可参照（门规）；
2、地面粗糙度、风压参考（荷载规范）。
九、吊车荷载

注：1、在吊车数据库选取吊车类型、跨度、吨位相同或相近的吊车数据。
十、参数输入
1、结构类型参数

注：1、参考（门规）表3.4.2和表3.5.2；
2、 总信息参数

3、 地震计算参数

注：1、参数选取参考（抗震规范）；
十一、 结构计算
