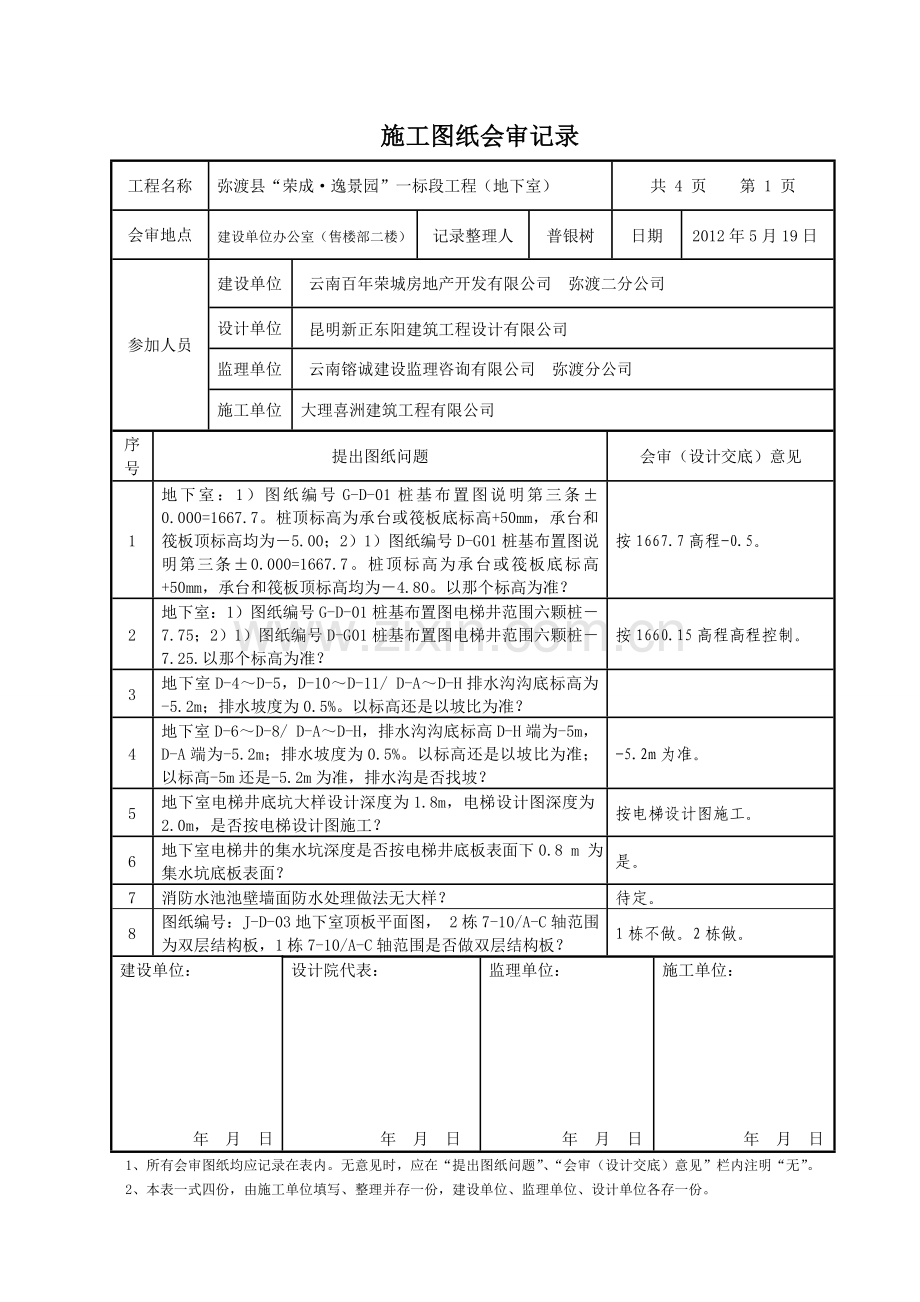

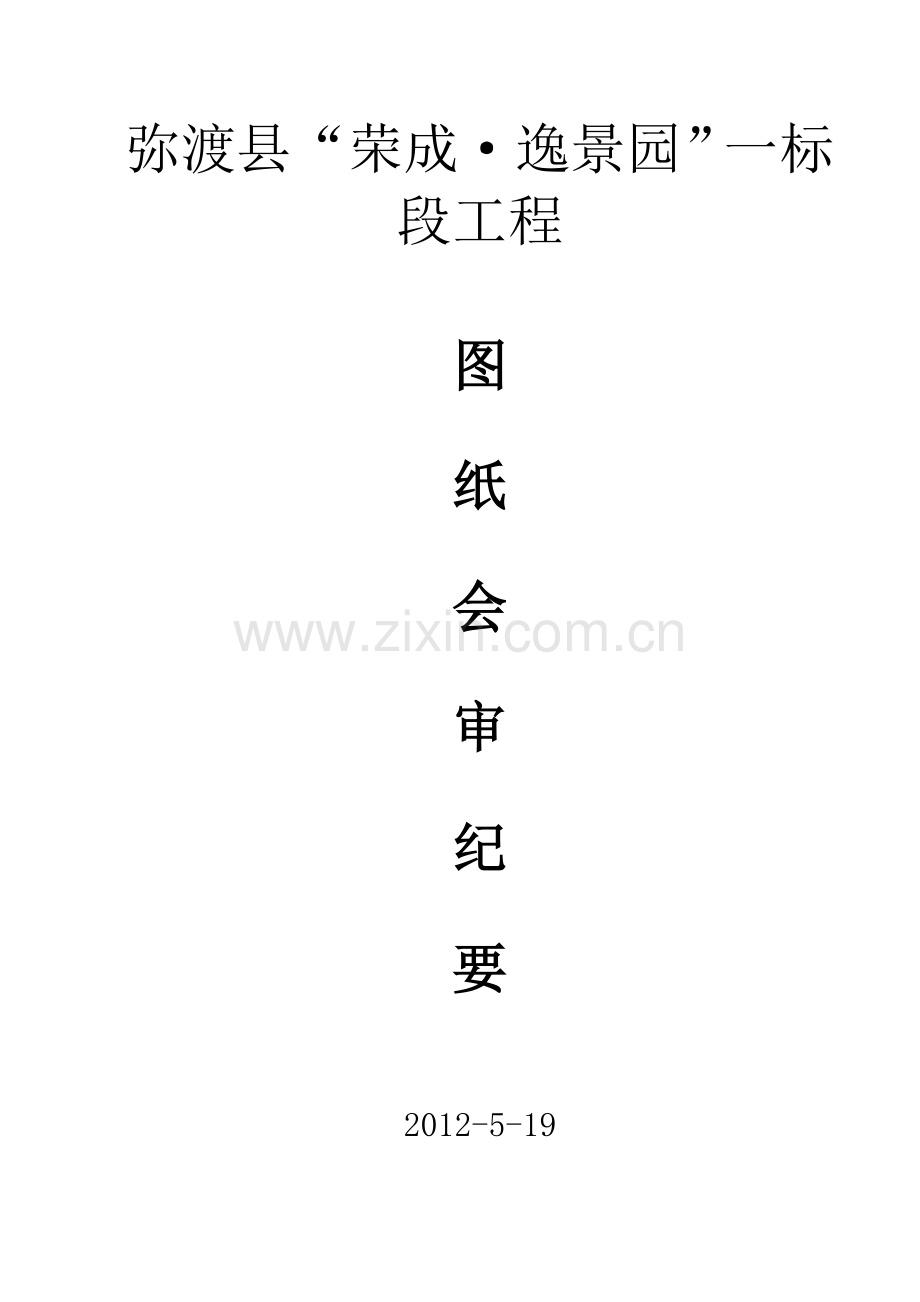

弥渡县“荣成逸景园”一标段工程图纸会审纪要2012-5-19施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（地下室）共 4 页 第 1 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见1地下室：1）图纸编号G-D-01桩基布置图说明第三条0.000=1667.7。桩顶标高为承台或筏板底标高+50mm，承台和筏板顶标高均为5.00；2）1）图纸编号D-G01桩基布置图说明第三条0.000=1667.7。桩顶标高为承台或筏板底标高+50mm，承台和筏板顶标高均为4.80。以那个标高为准？按1667.7高程-0.5。2地下室：1）图纸编号G-D-01桩基布置图电梯井范围六颗桩7.75；2）1）图纸编号D-G01桩基布置图电梯井范围六颗桩7.25.以那个标高为准？按1660.15高程高程控制。3地下室D-4D-5，D-10D-11/ D-AD-H排水沟沟底标高为-5.2m；排水坡度为0.5%。以标高还是以坡比为准？4地下室D-6D-8/ D-AD-H，排水沟沟底标高D-H端为-5m，D-A端为-5.2m；排水坡度为0.5%。以标高还是以坡比为准；以标高-5m还是-5.2m为准，排水沟是否找坡？-5.2m为准。5地下室电梯井底坑大样设计深度为1.8m，电梯设计图深度为2.0m，是否按电梯设计图施工？按电梯设计图施工。6地下室电梯井的集水坑深度是否按电梯井底板表面下0.8 m 为集水坑底板表面？是。7消防水池池壁墙面防水处理做法无大样？待定。8图纸编号：J-D-03地下室顶板平面图， 2栋7-10/A-C轴范围为双层结构板，1栋7-10/A-C轴范围是否做双层结构板？1栋不做。2栋做。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（地下室）共 4 页 第 2 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见9图纸编号：D-G01桩基布置图说明第十一条有温度后浇带图中无标注？不设温度后浇带。10图纸编号：J-D-03地下室顶板平面图， 2栋7-10/A-C轴范围为双层结构板（+0.3、+1.1），在主楼底板浇筑后无法拆除模板；卫生间管道及8-9轴排水管道无法安装。如何处理？模板不拆除。卫生间管道在-0.8m范围内安装。11图纸编号：J-D-01，地下室底板大样，按图示底板表面素土夯实，是否按图示施工？防水按说明图集施工。12图纸编号：J-D-01，地下室底板大样与图纸编号：J-D-05汽车坡道1-1剖面图(地下室底板部位)标注不相符？按说明图集施工。13图纸编号：J-D-01，种植面层大样与图纸编号：J-D-05汽车坡道1-1剖面图顶板标注不相符？按J-D-05汽车坡道1-1剖面图施工。14图纸编号：J-D-01，种植面层大样与图纸编号：J-D-04bb剖面图、图纸编号：J-D-05汽车坡道1-1剖面图顶板标注不相符？按J-D-05汽车坡道1-1剖面图施工。15图纸编号：J-D-05汽车坡道1-1剖面图索引符号1本页无大样图，是否按大样施工？按大样施工。16汽车坡道平面图交叉D-D轴双实线代表什么？剖断符号。17图纸编号：J-D-05汽车坡道平面图标注的盖板边线与汽车坡道1-1剖面图不相符？ 按结构图施工。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（地下室）共 4 页 第 3 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见18图纸编号：J-D-05汽车坡道平面图标注的墙长度与汽车坡道1-1剖面图不相符？按结构图施工。19图纸编号：J-D-01，地下室防水处理大样与图纸编号：J-D-05汽车坡道2-2剖面图外墙防水处理不一致，是否分开做？统一按说明图集施工。20图纸编号：J-D-05汽车坡道顶板及梁结构不明细？D-D轴设2501150梁。配筋:上下各316，G612，拉筋6500，箍筋8100/20021图纸编号： D-G01桩基布置图，图中D-A/D-8D-9、D-9、D-11（D-11建筑图也无）无框架柱，地下室顶梁、板配筋图有。如何处理？如有框架柱是否做单桩承台？所以柱按结构做。柱下设单桩承台。22地下室集水坑周边有墙或柱影响，无法按大样图施工如何处理？垂直做坑口离墙100mm。231栋、2栋一层A轴外入户花园无结构图？按二层梁板做。KL5(1A)、L2（1）、LL114(2)、XL2（XL）.24砌体墙转角是否设构造柱？设置构造柱。25地下室顶板平面布置图2、7、10、14轴入户花园护栏转角位置有柱，是否设置？待出构造图。261栋A/3-4、6-7、10-11、13-14轴二至十八层梁-0.05m，首层墙体是否-0.05m？墙-0.05m。272栋地下室负一层是否有电井？无电井。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（地下室）共 4 页 第 4 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见28地下室顶板平面布置图89轴共用墙，B轴偏向C轴2.1m段有墙体。地下室顶板梁配筋图、地下室平面布置及板配筋图中无？墙体在地下室顶板上砌筑。29地下室，结施D-G01中A-A、B-B承台上部配筋规格及间距不明确？上部钢筋使用筏板钢筋。30地下室，结施D-G01中两桩承台两侧设不设构造筋及拉筋？不设。31地下室筏板板边缘侧面封边构造钢筋规格及间距？按12250施工。32地下室顶板梁上部三排非通长筋延伸长度取值？按图集。33地下室外墙顶部构造不详？待补图。34地下室平面布置及板配筋图2#楼梯间DKZ2尺寸与地下室柱配筋表中的DKZ2尺寸不符，地下室没有DKZ4。是否是DKZ4？是DKZ4。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（1、2栋）共 3 页 第 1 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见1一层入户花园、阳台、卫生间、厨房结构降板0.8m 有何意图？排管。2二至十八层卫生间按结构图0.35m还是按建筑图卫生间大样图0.05m？按结构板面-0.35m。3建筑设计说明墙体外围护墙、内隔墙采用蒸压加气混凝土砌块与结构设计总说明中0.00m标高以上填充墙体采用Mu3.5混凝土空心砖属于同一种材料？按结构说明。4结构设计总说明中0.00m标高以下填充墙体是否包括地下室部分？采用Mu10混凝土实心砌块与桩基布置图基础说明中Mu10混凝土实心砖属于同一种材料？1、2栋结构设计总说明中0.00m标高以下填充墙体砂浆采用M7.5水泥砂浆砌筑，桩基布置图说明中用M5.0砂浆？砂浆采用M5.0。5建筑设计总说明中（墙体）第9条材料替换位置。是否可将整面墙替换粘土砖？按施工图做，粘土砖部位180mm墙。6建筑设计总说明屋面工程第2条第5小条管道出屋面900mm，在图纸编号S-1、2、6-06污水、废水雨水排水系统原理图中为500mm。如何处理？按500mm做。7C1215门窗表立樘高为900mm，1-16立面图为1200mm,请确定？立樘按900mm做。8二至十八层C1215窗安装后，安装检修电井人员怎么进入？按图施工。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（1、2栋）共 3 页 第 2 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见9二至十八层电井平台在平面图中做栏杆高度900mm，立面图无？栏杆高度按1.2m做。10二至十八层2、7、10、14轴外挑阳台转角处建筑平面图有框架柱标示，梁、板结构图无？待补图。11结构设计总说明，第六款第8条中楼层间构造柱A:内外墙交接处。是否代表内墙交接处和内墙与外墙交接处？按结构板图施工。121、2、6栋屋顶层平面图标注坡屋面檐轴线外100mm，大样图标注轴线外260mm？按大样图。13屋顶层平面图，屋面（二）标高58.500，4轴、11轴雨篷标注轻钢雨篷二次设计与电梯机房层梁配筋图、电梯机房层板配筋图不相符？电梯机房层底板55.95m。出屋面层58.95m。雨篷按结构。14二十八层平面图， 8-9/C轴图示与二十八层梁、板配筋图不相符？按结构做。15二十八层平面图， 1-2、8-9、15-16/B-C轴图示梁看线，是否是梁上下无墙？只有梁。16建筑大样配筋详图凸窗底板120mm与建筑图凸窗a-a剖面窗台底板100mm不相符？按结构大样配筋图。17凸窗底板以下至板面600mm墙体是否按大样浇筑钢筋砼？窗台板位置浇筑钢筋砼，其它部位砌砖。18一至十八层8轴偏向9轴900mm，B轴偏向C轴2100mm位置墙在立面图未显示？按平面图。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（1、2栋）共 3 页 第 3 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见19一至十八层，凸窗构造柱预埋无大样？预埋板底及倒插。20四周连通线条：线条剖面大样标高为3.000（45.000）与立面图标高3.000（48.000）不相符？按里面做。211-16/2-4、6-7、10-11、13-14轴平面在同一条下线上与立面不相符？按平面图。22电梯机房层梁配筋图KL2（1）、电梯机房层板配筋图与屋顶平面图不相符？按结构图。23凸窗灰色铝百叶做法不够详细？二次设计。241栋与2栋结构施工图，墙平面布置图不相符是否各栋按各栋施工？各栋按各栋施工。251栋二层梁配筋图A/7-8、14-16轴梁标注为3220/2216是否是320/216？是320/216。26凸窗靠墙一侧有护窗栏杆。是否取消？取消。27图纸编号：2-G09中屋面层梁配筋图WL4(2)改为WL4(1)28出屋面层梁：L2(1)200300改为200400，钢筋不变。29电梯门垛：850、650改为835、665。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（3栋）共 3 页 第 1 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见13栋0.000高程为：1668.3，铺面高程1668.3-1.2=1667.1，人和路TX4（位于人和路工地大门口）高程为：1666.234,高差是否过大？建筑1-1剖面图、正立面图室内外高差为：0.3m；建筑平面室内外高差0.15m。如何处理？待定。2出图日期2012年2月。3栋基础布置图说明3，承台及基梁顶标高为-1.3；出图日期2012年3月。3栋基础布置图说明3，承台及基梁顶标高为-1.6。3月份会议确定为-1.6。-1.6。3建筑设计说明墙体外围护墙、内隔墙采用蒸压加气混凝土砌块与结构设计总说明中0.00m标高以上填充墙体采用Mu3.5混凝土空心砖属于同一种材料？材料按结构。4建筑设计总说明中（墙体）第9条材料替换位置。是否可将整面墙替换粘土砖？同1、2栋5建筑设计总说明屋面工程第2条第5小条管道出屋面900mm，在图纸编号S-03-06污水、废水雨水排水系统原理图中为500mm。如何处理？同1、2栋613轴客厅隔墙有构造柱其它相同位置无，是否取消？取消。7次卧2与构造柱相连100mm门垛稳定性差，是能更改为砼与构造柱一同浇筑？构造柱扩大。8屋顶层平面图标注坡屋面檐轴线外100mm，大样图标注轴线外260mm？按大样。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（3栋）共 3 页 第 2 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见9二至七层建筑平面图中8/B-C轴有墙，在结施、水电图中无。是否取消？待定。10凸窗底板以下至板面600mm墙体是否按大样浇筑钢筋砼？窗台板位置浇筑砼。11C/4、5、11、12轴外凸构件及窗无构造大样？待补大样。12二层卫生间建筑平面图，结构布置及板配筋图0.05m，公共卫生间是否安装蹲便器？同三至五层。13三至六层卫生间建筑平面图卫生间无标注，是否按三至六层结构布置及板配筋图0.35m？按结构。14因厨房给水管从找平层中走，厨房板与梁高差-0.05m，为便于施工能否厨房不降板-0.05m？不降板。15建筑平面图轻钢玻雨棚与两立面图不相符？按平面图。164-5、11-12/C轴建筑平面图、15-1立面图显示外凸与两侧立面图不相符？按平面图。17凸窗灰色铝百叶做法不够详细？二装做。18七层客厅窗间隔断是否是构造柱？做构造柱。19凸窗立面图未落在窗台板上，是否按剖面图做？按剖面做。20二层梁配筋图、二层结构布置及板配筋图中的立面线条大样图用在什么位置？取消。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（3栋）共 3 页 第 3 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见213栋A轴KL每层都加腰筋G12。223栋3-G06二层梁配筋图。1轴上KL2（1）支座筋均为322。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（水电）共 1 页 第 1 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见11、2、3栋卫生间供水连接管走板表面找平层，其管件接头直径为3cm，找平层为多厚？全部做找平层。厚度现场定。21、2、3栋卫生间沐浴供水管位置是否可以变更到侧面供水及降低离地高度(侧面供水，离地高0.45m)，以适应现代浴盆成套设备？按施工图。33栋公共卫生间是否安装蹲便器，如果安装是否降板处理（如1、2栋按结施施工，此问题只针对3栋）？按结构图。41、2、3栋厨房无地漏，是否设置地漏？不设地漏。51、2、3栋厨房洗菜盆排水管。1）1、2栋卫生间大样未标注，系统图在板上0.25m排出；2）3栋卫生间大样标注板上0.25m，系统图在板下0.25m排出。如何处理？板上0.25m施工。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。施工图纸会审记录工程名称弥渡县“荣成逸景园”一标段工程（综合）共 1 页 第 1 页会审地点建设单位办公室（售楼部二楼）记录整理人普银树 日期2012年5月19日 参加人员建设单位云南百年荣城房地产开发有限公司 弥渡二分公司设计单位 昆明新正东阳建筑工程设计有限公司监理单位云南镕诚建设监理咨询有限公司 弥渡分公司施工单位大理喜洲建筑工程有限公司序号提出图纸问题会审（设计交底）意见1设计图纸总平面图坐标与电子版本拾取点对不上？不能用电子版本拾取点。21、2栋1-2、8-9、15-16/B-B轴偏向C轴2.1m位置与3栋1-2、8-9、15-16/B-B轴偏向C轴2.1m位置。因空间较小外墙脚手架无法搭设水电安装、外墙装修安全隐患大。是否更改为每层板浇筑钢筋砼板面管道位置预留洞处理？待定。建设单位：年 月 日设计院代表：年 月 日监理单位：年 月 日施工单位：年 月 日1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“会审（设计交底）意见”栏内注明“无”。2、本表一式四份，由施工单位填写、整理并存一份，建设单位、监理单位、设计单位各存一份。弥渡县“荣成逸景园”一标段工程图纸会审会议签到表2012年5月19日序号姓名所在单位职务联系电话
