变电所操作术语及工作票.doc

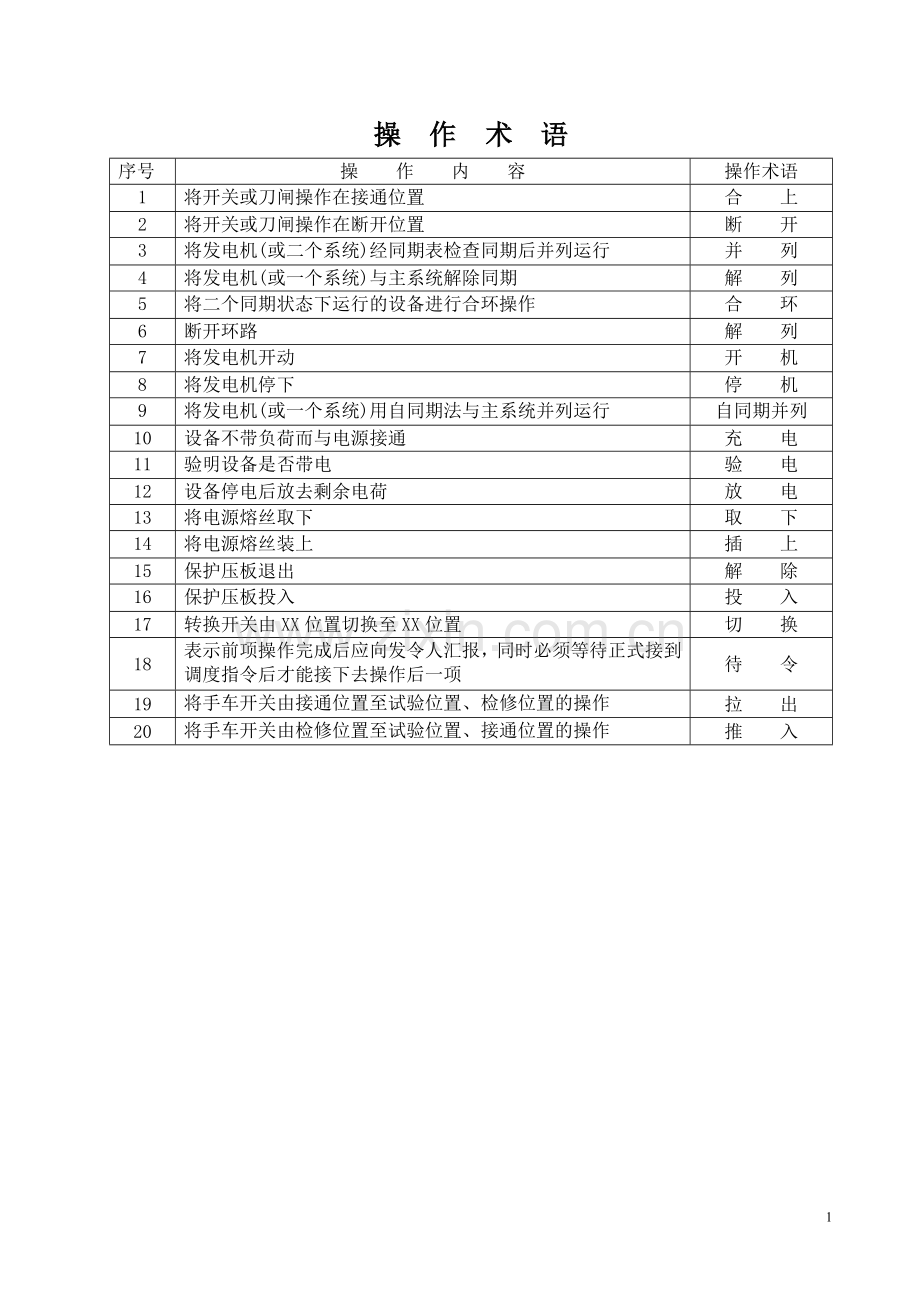

操 作 术 语
序号
操 作 内 容
操作术语
1
将开关或刀闸操作在接通位置
合 上
2
将开关或刀闸操作在断开位置
断 开
3
将发电机(或二个系统)经同期表检查同期后并列运行
并 列
4
将发电机(或一个系统)与主系统解除同期
解 列
5
将二个同期状态下运行的设备进行合环操作
合 环
6
断开环路
解 列
7
将发电机开动
开 机
8
将发电机停下
停 机
9
将发电机(或一个系统)用自同期法与主系统并列运行
自同期并列
10
设备不带负荷而与电源接通
充 电
11
验明设备是否带电
验 电
12
设备停电后放去剩余电荷
放 电
13
将电源熔丝取下
取 下
14
将电源熔丝装上
插 上
15
保护压板退出
解 除
16
保护压板投入
投 入
17
转换开关由XX位置切换至XX位置
切 换
18
表示前项操作完成后应向发令人汇报，同时必须等待正式接到调度指令后才能接下去操作后一项
待 令
19
将手车开关由接通位置至试验位置、检修位置的操作
拉 出
20
将手车开关由检修位置至试验位置、接通位置的操作
推 入

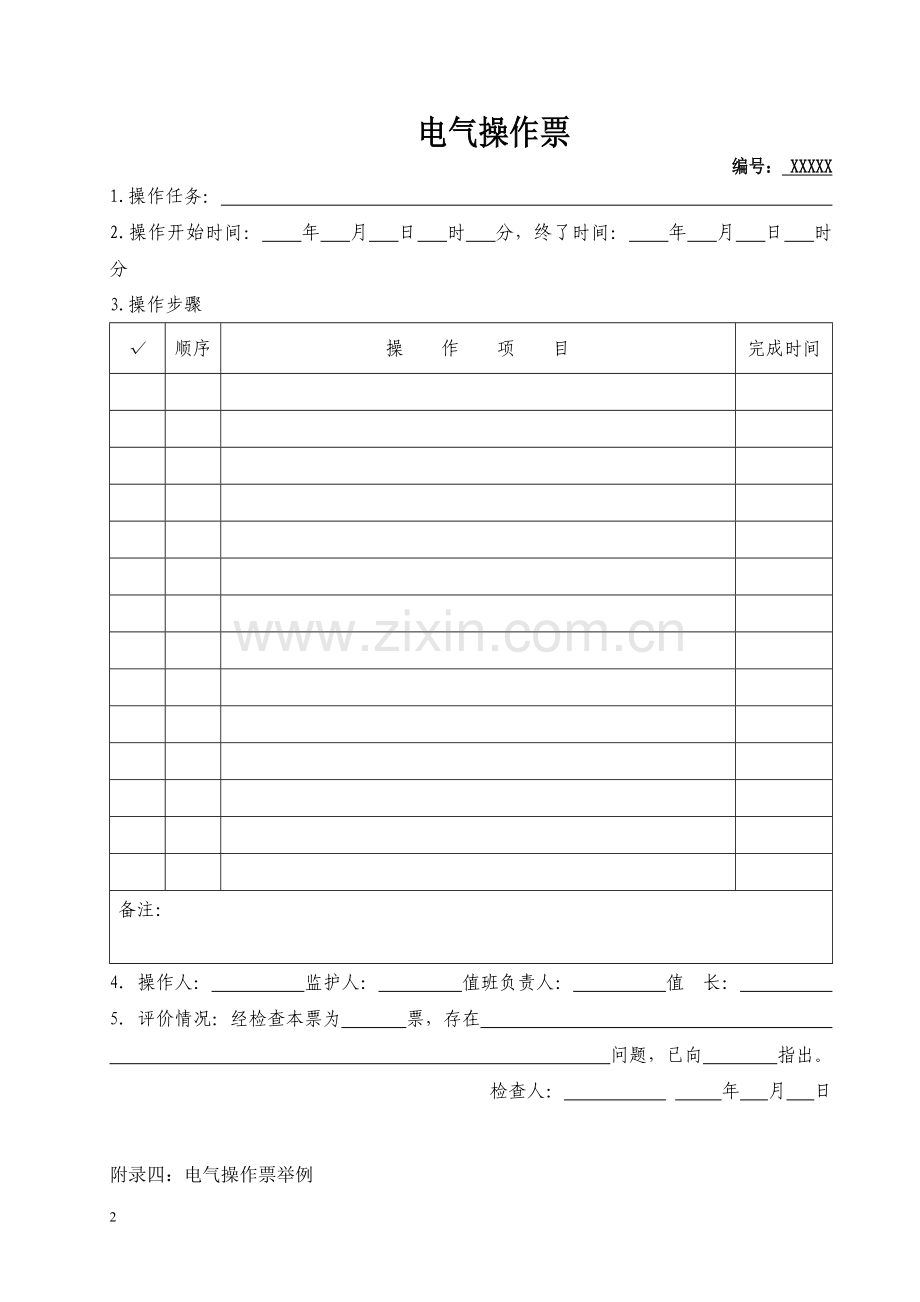

电气操作票
编号： XXXXX
1.操作任务：
2.操作开始时间： 年 月 日 时 分，终了时间： 年 月 日 时 分
3.操作步骤
√
顺序
操 作 项 目
完成时间

备注：

4．操作人： 监护人： 值班负责人： 值 长：　 　
5．评价情况：经检查本票为 票，存在
问题，已向 指出。
检查人： 年 月 日

附录四：电气操作票举例
运行方式：××变两台110kV主变并列运行，＃1主变中性点接地刀闸在合闸位置。
操作任务：××变#1主变由运行转检修



XX变电站电气操作票
编号：XXXXX
1.操作任务：××变#1主变由运行转检修
2.操作开始时间： 年 月 日 时 分，终了时间： 年 月 日 时 分3.操作步骤
√
顺序
操 作 项 目
完成时间

1
查#1、2主变电流共××安。确小于#2主变额定电流。

2
合上#2主变110kV侧中性点1028接地刀闸，查确已合上。

3
断开#1主变10kV侧901开关。

4
断开#1主变110kV侧101开关。

5
查901开关确已断开。

6
断开#1主变10kV侧9012刀闸，查确已断开。

7
断开#1主变10kV侧9011刀闸，查确已断开。

8
查101开关确已断开。

9
合上#1主变101开关所属刀闸操作电源小闸刀。

10
断开#1主变110kV侧1012刀闸，查确已断开。

11
断开#1主变110kV侧1011刀闸，查确已断开。

12
断开#1主变101开关所属刀闸操作电源小闸刀。

13
断开#1主变110kV侧中性点1018接地刀闸，查确已断开。

14
在#1主变10kV侧9012刀闸靠主变侧验电，确已无电压后即装

设#×接地线。

备注：接下页×××××

4．操作人： 监护人： 值班负责人： 值 长：
5．评价情况：经检查本票为 票，存在
问题，已向 指出。
检查人： 年 月 日

XX变电站电气操作票
编号：XXXXX
1.操作任务：承上页×××××
2.操作开始时间： 年 月 日 时 分，终了时间： 年 月 日 时 分3.操作步骤
√
顺序
操 作 项 目
完成时间

15
在#1主变110kV侧1012刀闸靠主变侧验电，确已无电压后即装

设×接地线。

16
取下901开关直流操作熔丝。

17
取下101开关直流操作熔丝。

备注：

4．操作人： 监护人： 值班负责人： 值 长：
5．评价情况：经检查本票为 票，存在
问题，已向 指出。
检查人： 年 月 日

电气第一种工作票
编号：XXXXX
1．部门： 工作班组： 工作负责人(监护人)姓名：
2．工作班人员姓名：

共 人（包括工作负责人）
3．工作任务（工作地点和工作内容）：
工 作 地 点
工 作 内 容

4．计划工作时间：自 年 月 日 时 分至 年 月 日 时 分
5．安全措施：
下列由工作票签发人填写 下列由工作许可人（值班员）填写
应断开的开关、刀闸，应取下的熔丝，应解除的继电保护压板等（包括填写前已断开、取下、解除的，注明编号）
已断开的开关、刀闸，已取下的熔丝，已解除的继电保护压板等（注明编号）

应装接地线、应合接地刀闸
（注明准确地点）
已装接地线、已合接地刀闸
（注明接地线编号和装设地点）

应设遮栏、应挂标示牌
已设遮栏、已挂标示牌
（注明地点）

工作地点保留带电部分（或注意事项）
工作地点保留带电部分和补充安全措施

工作票签发人签名：
收到工作票时间：
年 月 日 时 分
值班负责人签名：
工作许可人签名：

值班负责人签名：
发电厂值长签名：
6、许可开始工作时间： 年 月 日 时 分
工作许可人签名： 工作负责人签名：

7．工作人员变动：
增添人员姓名
日
时
分
工作负责人签名
离去人员姓名
日
时
分
工作负责人签名

8．工作负责人变动：
原工作负责人 离去、变更 为工作负责人，
变动时间: 年 月 日 时 分
工作票签发人签名：
9．工作票延期：有效期延长到： 年 月 日 时 分，
工作负责人签名： 值长或值班负责人签名：
10. 工作结束：解锁的设备已恢复闭锁，现场已清理完毕，工作班人员已全部撤离。
全部工作于 年 月 日 时 分结束。
工作负责人签名： 工作许可人签名：
接地线共 组已拆除，接地刀闸共 组已断开。
值班负责人签名：
11.备注：
(1)检修工作中允许试分合的设备:
解锁设备
解锁执行人
解锁时间
操作人
监护人

日 时 分

日 时 分

日 时 分

日 时 分

(2)工作负责人指定专职监护人：
第一组 负责监护 。
第二组 负责监护 。
第三组 负责监护 。
(3)其他补充安全措施：

(4)其他事项：

12．交任务、交安全措施确认：我对工作负责人布置的工作任务及安全措施已明白无误，所有安全措施已能确保我的工作安全。
工作班人员签名：

13.评价情况：经检查本票为 票 ，存在
问题，已向 指出。
检查人： 年 月 日

9

附录六: 电气第二种工作票格式

电气第二种工作票
编号：XXXXX

1．部门： 工作班组：
2．工作负责人(监护人)姓名：
工作班人员姓名：
共 人（包括工作负责人）
3．工作任务（工作地点和工作内容）：

4．计划工作时间：自 年 月 日 时 分至 年 月 日 时 分
5．工作条件（停电或不停电）：
6.注意事项（安全措施）：

工作票签发人签名：
7.许可开始工作时间： 年 月 日 时 分
工作许可人： 工作负责人：
8．工作人员变动：
增添人员姓名
日
时
分
工作负责人签名
离去人员姓名
日
时
分
工作负责人签名

9.工作负责人变动：
原工作负责人 离去、变更 为工作负责人。
变动时间: 年 月 日 时 分。 工作票签发人：
10. 工作终结：
工作班人员已全部撤离，现场已清理完毕。全部工作于 年 月 日 时 分结束。
工作负责人： 工作许可人：
11.备注：

12. 评价情况：经检查本票为 票 ，存在
问题，已向 指出。
检查人： 年 月 日

27
