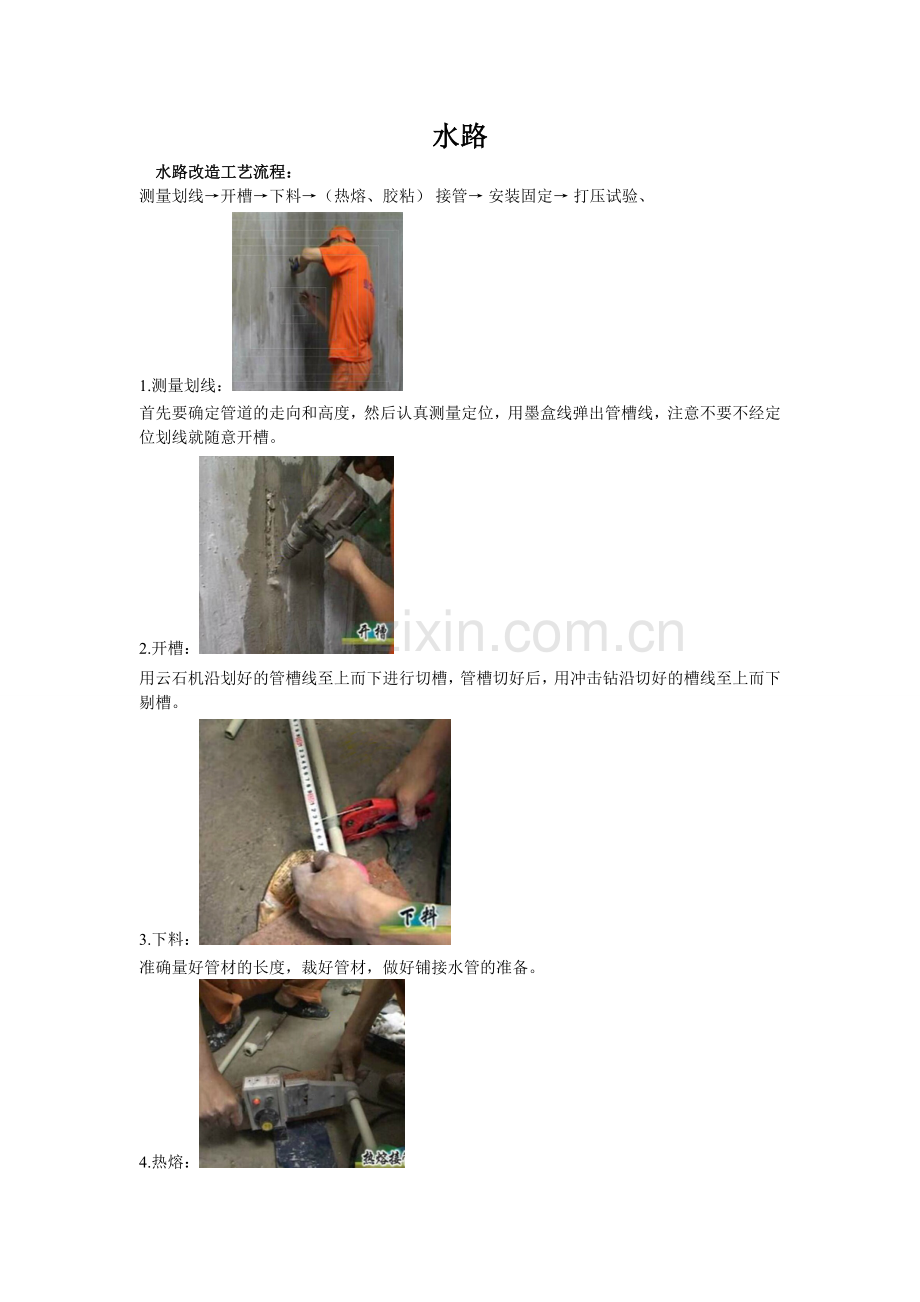

水路
水路改造工艺流程：
测量划线→开槽→下料→（热熔、胶粘） 接管→ 安装固定→ 打压试验、
1.测量划线：
首先要确定管道的走向和高度，然后认真测量定位，用墨盒线弹出管槽线，注意不要不经定位划线就随意开槽。
2.开槽：
用云石机沿划好的管槽线至上而下进行切槽，管槽切好后，用冲击钻沿切好的槽线至上而下剔槽。
3.下料：
准确量好管材的长度，裁好管材，做好铺接水管的准备。
4.热熔：
Ppr材质塑料给水管的安装应采用热熔连接。（注意：用力不正，可能会使管内堵塞，致使水流减少）
5.安装固定：
热水管和冷水管左右排列时，面对管道左侧应为热水，右侧为冷水，上下排列时上侧为热水，下侧为冷水；
在装好的冷热出水管头应用水平尺检查是否水平，保持出水管头位置水平一致；
管道连接好以后，按管道管径，设置管卡并固定牢固。
6.打压试验：
热水管和冷水管左右排列时，面对管道左侧应为热水，右侧为冷水，上下排列时上侧为热水，下侧为冷水；
在装好的冷热出水管头应用水平尺检查是否水平，保持出水管头位置水平一致；
管道连接好以后，按管道管径，设置管卡并固定牢固。

施工原则与验收标准：
1、分色：热水管（红线），冷水管（蓝线），便于施工检查及维修；
2、常用的PPR管是冷热两用，但PVC管则不能用于接热水，因此这种水管常用与下水道；
3、施工前进行闭水试验，检查以前的防水处理做的如何；
4、在施工前，需预留好一些进出水口的位置，特别是二手房装修，以备日后改变。
如：洗菜池冷热水口、燃气热水器进出水口、淋浴器冷热水、电热水器等。

施工原则1、水管走顶不走地，避免踩裂水管的危险，检修方便。
施工原则2、冷水埋管后的批灰层要大于1厘米，热水埋管后的批灰层大于1.5厘米
施工原则3、要遵循左热右冷，上热下冷的原则。
施工原则4、封槽前，要用管卡固定，冷水管卡间距不大于60厘米，热水管卡间距不大于25厘米。
施工原则5、安装好的冷热水管管头的高度应在同一个水平面上。
施工原则6、水管安装好后，立即用管堵把管头堵好，避免杂物进去。
施工原则7、打压机的压力一定要达到0.6以上，等待20－30分钟以上，如压力表的指针位置无变化，说明所安装的水管是密封的。
施工原则8、下水管虽然无压力，也需放水检查，检查是否有漏水或渗水现象。
验收
1、所有龙头使用方便、滤网清洁干净，左热右冷安装无误；
2、卫生器具安装牢固平稳，无损伤，使用方便、无渗漏、排水通畅；
3、所有接有软管的用水器在接口处都已安装三角减压阀，并调节到合理位置；
4、地漏低于安装处的排水表面；
5、热水器进气、进出水安装正确，正常使用。
选材：
PPR管规格标识:DN20：
外径为20的PPR管，俗称4分管。
DN25: 外径为25的PPR管，俗称6分管。
主要特点：
1、 无毒、卫生。
2、保温节能。
2、 较好的耐热性
4、使用寿命长。
5、安装方便，连接可靠
6、物料可回收利用
优点
1、质量轻
20℃时密度为0.90g/cm3，重量仅为钢管的九分之一，紫铜管的十分之一，重量轻，大大降低施工强度。
2、耐热性能好
瞬间使用温度为95℃，长期使用时，温度可达75℃，是目前最理想的室内冷热水管道。
3、耐腐蚀性能
非极性材料，对水中的所有离子和建筑物的化学物质均不起化学作用，不会生锈和腐蚀。
4、导热性低
具有良好的保温性能，用于热水系统时，一般无需额外保温材料。
5、管道阻力小
光滑的管道内壁使得沿程阻力比金属管道小，能耗更低。
6、管道连接牢固
具有良好的热熔性能，热熔连接将同种材料的管材和管件连接成一个完美整体，杜绝了漏水隐患。
7、卫生、无毒
在生产、施工、使用过程中对环境无污染，属于绿色建材。
优劣PPR管相比：
使用寿命：优质保50年，劣只能5-6年；
购买时：外观优质管外表光滑，标识齐全，配件上也有品牌名称；劣质产品无；韧性：质量好的PPR管韧性好，可轻松弯成一圈而不断裂。

我们打算用s5 用于冷水管，选用ppr热水管，基于ppr管在家装中用的多且质量好，有点多于别的管材的选择。如铝塑管：铝塑复合管是市面上较为流行的一种管材，目前市场比较有名的有日丰和金德，由于其质轻、耐用而且施工方便，其可弯曲性更适合在家装中使用。其主要缺点是在用作热水管使用时，由于长期的热胀冷缩会造成管壁错位以致造成渗漏。
镀锌管：镀锌管作为水管，使用几年后，管内产生大量锈垢，流出的黄水不仅污染洁具，而且夹杂着不光滑内壁滋生的细菌，锈蚀造成水中重金属含量过高，严重危害人体的健康。等等的缺点最终还是选定了ppr管材、
各出水口的高度要求：
台盆：40～50 CM
淋浴器：120 CM（根据业主的身高适当调整）
马桶：20～30 CM
洗衣机：110 CM左右
电热水器：170 CM
燃气热水器：130～140CM
各个区域的设计：

1、阀门留在橱柜下方或台式面池里，方便使用又不影响美观；
2、厨房：洗菜池冷热水、纯净水进出水、燃气热水器的进出水；
3、卫生间：淋浴、拖把池、面池、马桶；
4、主卧卫生间：面池用即热型的热水器、淋浴热水可以从相邻区域（厨房）引来、马桶等；
5、洗衣间：有个上水，有个下水。

小组讨论厨房水路改造的设计:

在厨房可以放置的与水相关的设施是:洗菜盆、燃气热水器、净水机、洗衣机等………
注（关于热水器的选择）：
厨房与卫生间的距离比较远距离远，考虑电热水器，这样热量损失小，在卫生间洗用的时候可以充分使用热水。
燃气热水器一定要安在离窗户近的地方，将热水器的排烟孔要放到室外；

主卫的设计理念：
主卫是房主起居用的，要求洁具放置简洁，满足最基本的要求；
注：
1． 洗浴方式的选择：虽然户主家是双卫但是因为卫生间的大小所以选择淋雨，
2． 2．洗手盆的选择：放置台盆。这样放一些化妆用品与洗浴用品比较方便，会使卫生间简洁。
3．马桶的选择。：考虑到空距 在图中马桶放置离浴缸要有500mm距离，为方便使用
客卫水路改造的设计
将琐碎的东西放在客卫。拖布池，加装的热水器；都放在客卫
注：
1．淋浴。用的淋浴房，可以干事分离。
2．洗衣机位置的选择。因洗衣机放水的时候流量较大，易向上溢水。应选择建筑设计中专门预留的地漏下水；放在了阳台位置。里下水道口较近的位置
4．热水器的安装。以房子住人数量为依据。

电路
电线规格选用：
装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
PVC管的选用：（PVC阻燃管），品牌有伟星、日丰等
优点
1. 具有较好的抗拉、抗压强度：但其柔性不如其他塑料管。
2.流体阻力小：PVC-U管材的管壁非常光滑，对流体的阻力很小，其粗糙系数仅为0.009，其输水能力可比同等管径的铸铁管提高20%，比混凝土管提高40%。
3.耐腐蚀性、耐药品性优良：PVC-U管材具有优异的耐酸，耐碱，耐腐蚀，不受潮湿水份和土壤酸碱度的影响，管道铺设时不需任何防腐处理。
4. 具有良好的水密性：PVC-U管材的安装，不论采用粘接还是橡胶圈连接，均具有良好的水密性。
5.防咬啮：PVC-U管不是营养源，因此不会受到啮齿动物的侵蚀。根据美国国家卫生基金会在密歇根州进行的试验证明，老鼠不会咬啮PVC-U管材。
6、性能测试：固化时间 收缩率 劈裂强度 拉伸性能 剥离强度 热稳定性 适用期 贮存期 有害物质释发。
电线的选材要点
1、看标识；
2、看外观；
3、看实际长度与线芯粗细
施工步骤：
第一步：
电路设计；
一般的家用电路应分为照
明、一般插座、厨卫插座、
空调四个回路。具体电路
设计应根据房屋现场的实
际情况及国家相应的行业
标准和业主的实际需求来
确定电路的改造最终方案。
第二步：
现场划线；确定强弱电终端插座、开关面板的位置，在墙面、地面及顶面用铅笔和墨线标画出准确的位置。
第三步：
开沟挖槽；使用电动云石机带水顺线切割，并做好安全保护。
第四步：
清理渣土；使用棕刷和清水清理槽沟的凝结灰尘。
第五步：穿线走线；按线路设计的要求穿管拉进电线。
第六步：安装就位；安装开关面板、强弱插座和灯具等。
第七步：仪表测试；使用电阻测试仪、万用表等进行强弱电安全、质量检查。
第八步：抹平沟槽；冲洗干净沟槽后用1：3水泥砂浆填补沟槽抹平压实，固定暗盒及PVC阻燃电线管。
布线原则与验收标准：
布线原则1：强弱电的间距在30-50公分，因为强电会干扰
电视和电话；
布线原则2：强弱电更不能同穿一根管内；
布线原则3：管内导线总截面面积要小于保护管截面面积的40%；
布线原则4：长距离的线管尽量用整管；
布线原则5：线管如需连接，要用接头，接头和管用胶粘好；
布线原则6：如果线管在地面上，应保护起来，防止踩裂，影响
日后检修；
布线原则7：当布线长度超过15米或中间有3个弯曲时，在中间
应加装一个接线盒，防止拆装电线时，太长或弯曲多了，线从穿
线管过不去；
布线原则8：电线线路要和暖气、煤气管道相距40公分以上；
布线原则9：一般情况下，挂式空调插座安装离地2米以上；
布线原则10：无特别要求的前提下，插座安装应离地30cm高度；
布线原则11：开关、插座面对面板，应左侧零线，右侧火线；
布线原则12：家庭装修中，电线只能并头连接；
布线原则13：接头处采用按压，必须结实牢固；
布线原则14：接好的线，要立即用绝缘胶布包好；
布线原则15：在装修过程中，确定火线、零线、地线的颜色，
任何时候，颜色都不能用混；
布线原则16：不同区域的照明、插座、空调、热水器等电路应分开、分组布线；
布线原则17：电路做完后，施工方给客户提供一份电路布置图，日后检修或墙面修整或在墙上打钉子，防止电线被打坏
验收标准：
1、同一房间、同一类型的开关、插座高度一致,相邻面板间的间距一致,安装牢固、盖板端正、位置合理、表面清洁。
2、所有房间灯具使用正常。
3、所有房间电源及空调插座使用正常。
4、所有房间电话、音响、电视、网络线可正常使用。
5、所有安装的电器设备(如排气扇、浴霸、感应设备等)使用正常。
6、提供本次装修线路改造的竣工图给客户,标明导线规格及线路走向。
常用数据：
1、电源插座底边距地宜为300mm（和房间其它插座同一标高）；
2、开关距地面高度宜为1300mm—1400mm，开关边缘距门框宜为150～200mm；
3、壁挂空调插座的高度2000—2300 mm；
4、厨房插座高950mm；
5、净水器插座500—600mm；
6、壁挂电视机插座1200mm；
7、洗衣机插座高度距地面宜为1300mm。
1、灯具安装
（1）灯具重量大于3kg,时，固定在螺栓或预埋吊钩上；
（2）软线吊灯，灯具重要在0.5kg及以下时，采用软电线自身吊装；大于0.5kg的灯具采用吊链，且软电线编叉在吊链内，使电线不受力；
（3）灯具固定牢固可靠，不使用木楔。每个灯具固定用螺钉或螺栓不少于2个。
其余参照《电气装置安装工程电气照明装置施工及验收规范》执行
2、强电开关、插座安装
（1）横装插座，面对插座的右极接相线，左极接零线，上接地线。
（2）接线：先将盒内甩出的导线留出维修长度（15－20CM）削去绝缘层，注意不要碰伤线 芯，如开关、插座内为接线柱，将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。如开关、插座内为插接端子，将线芯折回头插入圆孔接线端子内（孔经允许压双线时），再用顶丝将其压紧，注意线芯不得外露。
（3）插座的安装高度应符合设计的规定，当设计无规定时，应符合下列要求：暗装用插座距地面不应低于0.3米，特殊场所暗装插座不应小于0.15 米。在儿童活动场所应采用安全插座。采用普通插座时，其安装高度不应低于1.8 米。
（4）特别关注：为了避免交流电源对电视信号的干扰，电视馈线线管、插座与交流电源线管、插座之间应有0.5m以上的距离（特殊情况下电视信号线采用屏蔽线缆，间距也不得低于0.3m）。
（5）在卫生间厨房等潮湿场所，应采用密封良好的防水防潮插座。
（6）相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位。并列安装的插座距离相邻间距不小于20毫米。
3、弱电双绞线568B 标准的接线方法：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕
电路部分
1、电路的设计一定要详细考虑可能性、可行性、可用性之后再确定。谁也不愿意在新家的墙上地上满拉电线。电路设计同时还应该注意其灵活性，在电器插头比较集中的位置考虑将来接一个插线板，效果往往要好于设置满墙的插座；
2、卧室顶灯可以考虑双控（床边和进门处）；
3、客厅顶灯根据生活需要可以考虑装分控开关（进门厅和回主卧室门处）；
4、环绕的音响线应该在电路改造时就应埋好。
5、注意强弱电线不能在同一管道内，会有干扰；
6、客厅、厨房、卫生间如果铺砖，一些位置可以适当考虑不用开槽布线；
7、插座离地面一般为30CM，不应低于20CM，如果客厅用低柜作为电视柜，可以距地面高一些，以免电视柜挡住插座，不能仅靠墙面。开关一般距地130CM；
8、排风扇开关、电话插座应装在马桶附近，而不是进卫生间门的墙边；
9、浴霸应考虑装在靠近淋浴房或浴缸的位置，而不是装在卫生间的中心位置；
10、阳台、走廊、衣帽间可以考虑预留插座；
11、带有镜子和衣帽钩的空间，要考虑镜面附近的照明；
12、客厅、主卧、卫生间应根据个人生活习惯和方便性考虑预设电话线；
13、一根管里多三条线，而且切记：改造之前要说清1米是如何算的，应该按一根管计算，而不是按一条线计算；
14、暗盒如何收费一定要事先说好.
15、插座的位置很重要，常有插座正好位于床头柜后边，造成柜子不能靠墙的情况发生。
16、有些厨房的插座还是带开关的方便，以避免例如日后电饭锅插头要时常拔来拔去的不方便。
17、电视后面没必要设置太多插座，是以后连一个插线板放在电视机侧面。
18、电工规范中，要求埋暗管必须用PVC管，有接头的地方必须留面板，以备检测用。而实际操作中，为了美观，很多工人都选择把面板堵死了，大家自己权衡利弊吧；
19、电路改造有必要根据家电使用情况考虑进行线路增容，特别是采用即热式热水器的，必须采用4平方毫米的电线。
20、应该与工人明确沟通意图，设计思路。并在墙上弹线绘实际电路改造路线；

①安装电箱时要注意整理好电箱内的电线，同一开关控制的线路，统一用绝缘的胶带捆绑好，理顺电线的防线，切忌任其散乱分布在电线内。这样方便了日后的维修施工，能够更快找到出现问题的线路。
②以小便签标明每个开关锁对应的线路和用电器，让不清楚家居电路走向的师傅，看到标签后马上了解家居电路情况，为电路维修提供大大的便利。
③电箱安装高度适宜，标高为1.8米，以便操作，也能防止小孩玩弄时误伤自己。同时能在家居电路出现问题时，马上切断电源，避免危及家居其他线路。[2]
