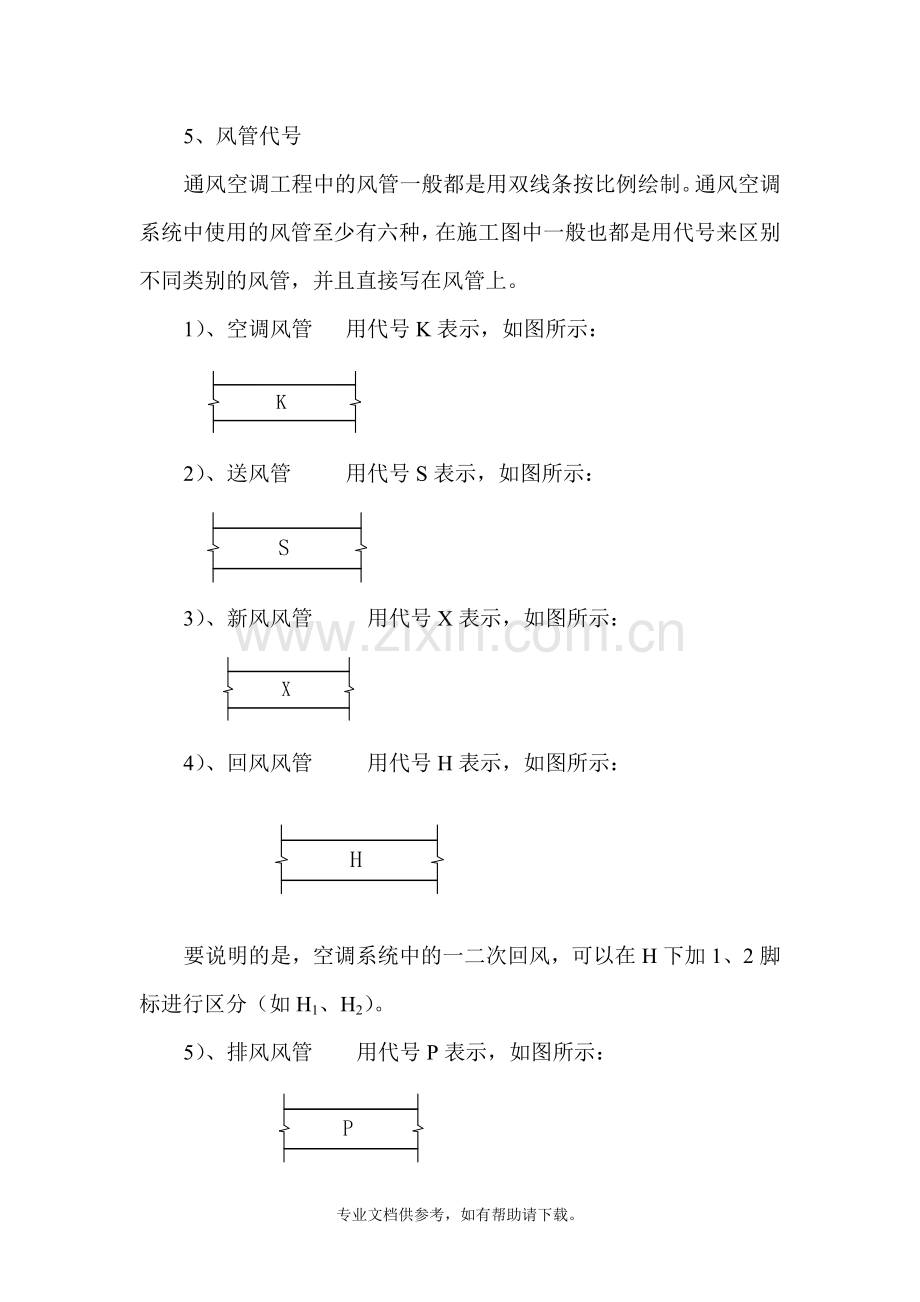

5、风管代号
通风空调工程中的风管一般都是用双线条按比例绘制。通风空调
系统中使用的风管至少有六种，在施工图中一般也都是用代号来区别不同类别的风管，并且直接写在风管上。
1）、空调风管 用代号K表示，如图所示：

2）、送风管 用代号S表示，如图所示：

3）、新风风管 用代号X表示，如图所示：

4）、回风风管 用代号H表示，如图所示：

要说明的是，空调系统中的一二次回风，可以在H下加1、2脚标进行区分（如H1、H2）。
5）、排风风管 用代号P表示，如图所示：

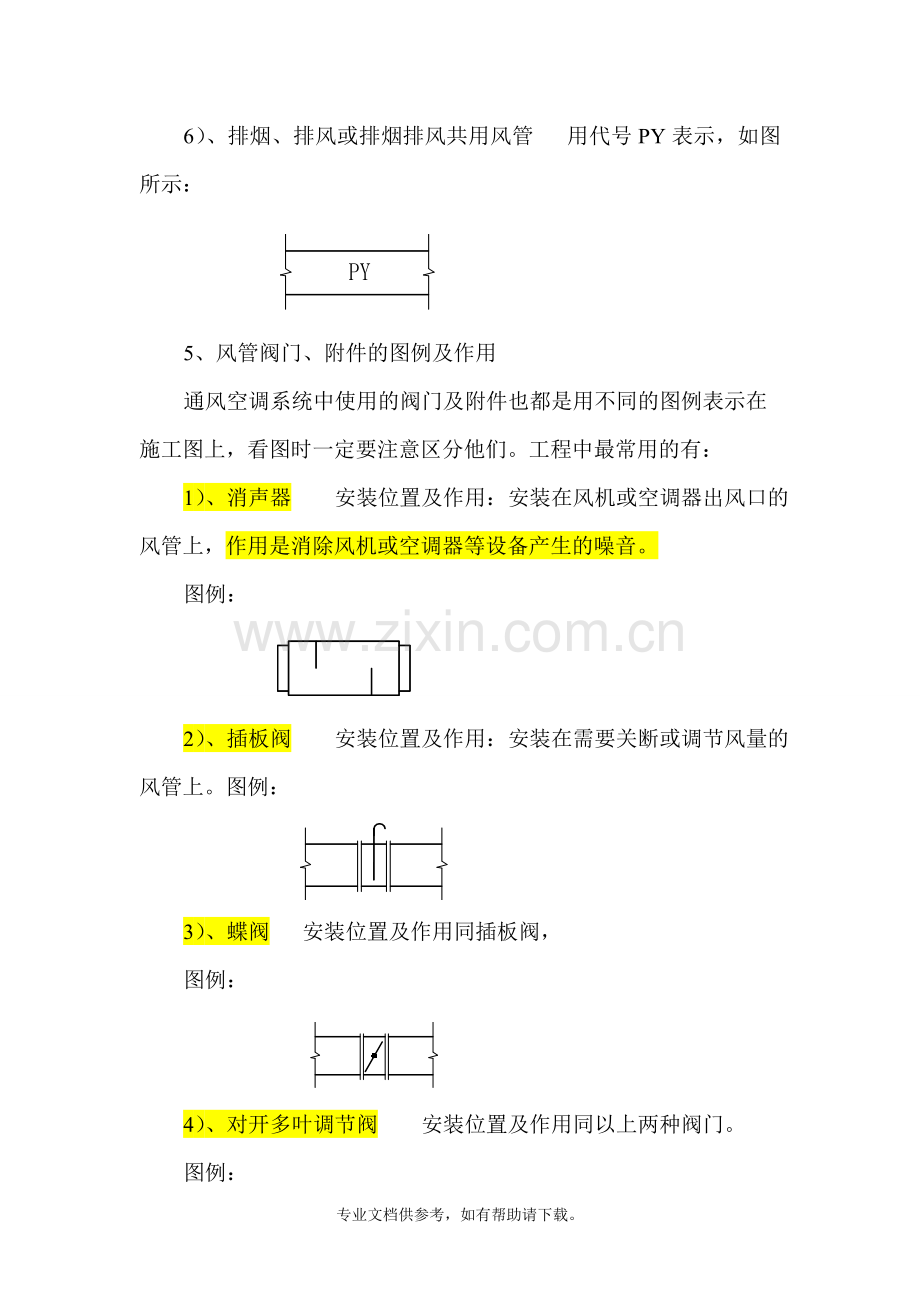

6）、排烟、排风或排烟排风共用风管 用代号PY表示，如图所示：

5、风管阀门、附件的图例及作用
通风空调系统中使用的阀门及附件也都是用不同的图例表示在
施工图上，看图时一定要注意区分他们。工程中最常用的有：
1）、消声器 安装位置及作用：安装在风机或空调器出风口的风管上，作用是消除风机或空调器等设备产生的噪音。
图例：

2）、插板阀 安装位置及作用：安装在需要关断或调节风量的风管上。图例：

3）、蝶阀 安装位置及作用同插板阀，
图例：

4）、对开多叶调节阀 安装位置及作用同以上两种阀门。
图例：

5）、风管止回阀 安装位置及作用：安装在不允许风（空气）倒流的风管上，作用是防止空气反方向流动。
图例：

6）、三通调节阀 安装位置及作用：安装在风管分枝三通的分枝管上，作用是调节送往分枝管上的风量。
图例：

7）、70℃常开防火阀 安装位置及作用：安装在风机或空调器出口风管上，以及穿越防火分区线的风管上，作用是当建筑发生火灾时（关闭）保护风机、空调器等设备，以及防止火焰通过风管窜到非火灾区。
图例：

当风管断面尺寸较小时，可用下面的图例表示：

8）、280℃常闭防火阀 安装位置及作用：安装在排烟风管的枝管上，作用是控制各排烟枝管排烟量。
图例：

9）、防火帆布软接头（也称柔性接头） 安装位置及作用：安装在风机、空调器出口连接风管之前。作用是隔振、消声。
图例：

10）、送风口 安装位置及作用：安装在需要送风的风管上，作用是向需要送风的房间或区域送风。
由于风口在平面图上和立面图上看到的投影是不相同的，所以图例也有两种：
a、平面图上的图例：

b、立面图上的图例：

10）、百叶窗 安装位置及作用：安装在外墙上（风口），作用是向室外排除室内的有害气体、或空调系统采集室外新风。
图例：

11）、散流器 散流器是空调系统中经常使用的一种送风口，他是安装在空调系统的送风管上，作用是向空调房间或空调区域送风。由于散流器在平面图上和立面图上的投影也是不相同的，所以图例也有两种。
a、 平面图上的图例：

b、 立面图上的图例：

2）、风管断面尺寸的表示方法和在施工图上的标注方法
通风空调工程中使用的风管有矩形和圆形两种，无论是圆形风管还是矩形风管都采用双线条按比例绘制（也有用粗的单线条绘制的）。
a、矩形风管断面尺寸的表示方法
总的原则是 可见面尺寸×不可见尺寸
具体方法是：
平面图上是 矩形风管宽×矩形风管高
立面图或剖面图上 矩形风管高×矩形风管宽
b、圆形风管断面尺寸的表示方法
直接用圆形风管直径表示，即 D后面写直径数字；
c、风管断面尺寸在施工图上的标注方法
风管断面尺寸在施工图上的标注方法参见以下图示：

上图是矩形风管断面尺寸的标注方法。
圆形风管断面尺寸的标注方法见下图：

2）、风管的安装标高的标注方法
a、风管标高的标注位置 标注在水平风管的拐弯处或水平风管的末端处。
b、标注方法参见下图所示：
