工程定位放线方案.doc

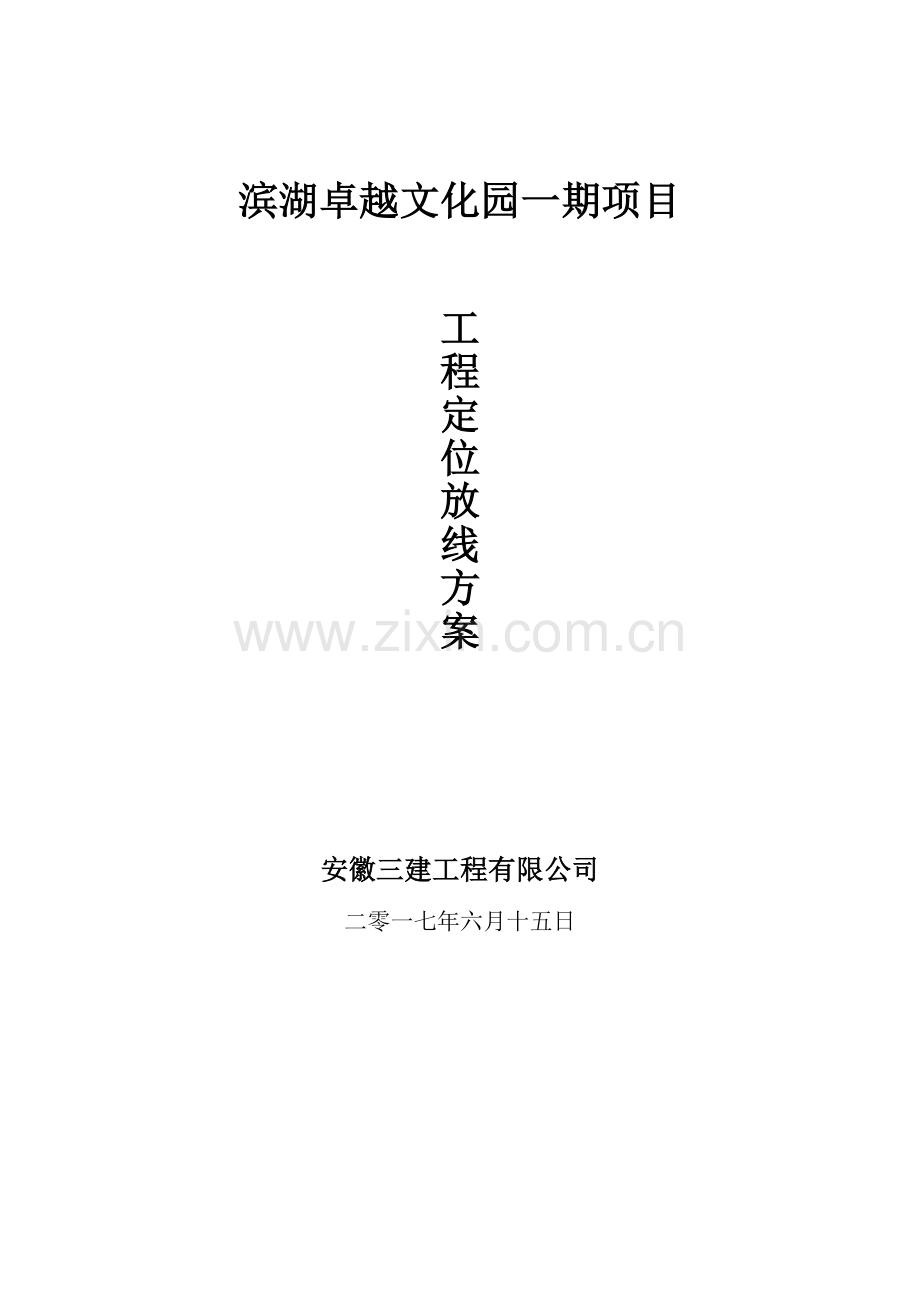

滨湖卓越文化园一期项目工程定位放线方案安徽三建工程有限公司二零一七年六月十五日专项施工方案审批表工程名称方案名称编制人方案类别项目部意见：申报项目部（盖章） 项目经理 日期所属单位审核意见：审核单位（盖章） 审核人 日期所属单位技术负责人审核意见： 审核人 日期安全生产管理部审核意见：审核部门（盖章） 审核人 日期审批意见： 审批人 日期目 录一、 编制依据4二、工程概况4三、施工准备5四、平面控制网及高程测设7五、测量复核措施及资料整理10六、测量管理制度10七、组织与管理措施11八、仪器保养和使用制度13工程定位放线方案一、 编制依据（1） 、规划部门给定的坐标控制点和水准控制点。（2） 、国家现行标准：建筑地基基础工程质量验收规范GB50202-2002建筑工程施工质量验收统一标准规范GB50300-2013（3） 、本工程施工建筑及结构图纸二、 工程概况2.1设计概况本工程共十一栋楼，其中1#为钢结构，其他楼采用框架结构，抗震设防烈度为7度，地上耐火等级二级，设计使用年限50年。2.2建筑概况 本工程位于合肥滨湖开发区，分别为1-11#楼及一层商业地库 。1#为钢结构展示中心，地上一层，2#地上五层，地下一层，3#地上五层，地下一层，4#地上五层，地下一层，5#地上五层，地下一层，6#地上十二层，地下一层，7#地上13层，地下零层，8#地上五层，地下零层，9#地上五层，地下一层，10#地上五层，地下零层，11层地上五层，地下一层。总建筑面积118197.2平方米。地下车库总建筑面积118197.2平方米，其中人防面积31409平方米。建设单位为合肥包河文广产业投资有限公司监理单位为勘察单位为合肥建材地质勘察院设计单位为施工单位安徽三建工程有限公司。三、 施工准备 要做好施工现场的测量工作需要首先作好充分的准备。施工测量放线的准备工作归纳为两大类，一是内业的准备工作，二是外业的准备工作。只有做好这两方面的准备，才能使施工测量工作顺利有序地进展，有效地减少无谓的返工和质量缺陷。 3.1内业准备工作 内业的准备工作有以下几方面的内容：一是必须学透图纸，把所有施工图全部看明白，并进行审核。掌握要施工构筑物中测量放线地形图的重点、关键。二是准备各种需用的资料、测量器具，资料方面如地形图、方格网及坐标，区域有关水准基点的绝对标高；器具方面要准备好需用于工程中的各种仪器、工具、材料，并重点检查仪器的完好性、灵活性。三是研究该工程施工测量放线的程序、应注意的重点、关键部位，与工种之间的配合，安排好测量工作的实施计划，才能保证施工顺利进展。 3.2仪器的准备 （1）电子经纬仪，精度5。 （2）自动安平水准仪，精度0.7mm。 （3）激光铅垂仪，精度1/20万。 （4）长城牌50m钢尺,5m钢卷尺。 （5）线绳、墨斗、油漆等 根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量规范（GB5002693）要求操作、保管及维护，并设立测量设备台帐。5.3技术准备 1)所有参加施工测量人员、验线人员必须持证上岗，施工放线人员要固定，不能更换，如有特殊需要必须由现场技术负责人同意后负责调换，以保证工程正常施工。 2）图纸的学习掌握重点 对建筑总平面图，主要掌握朝向、水准标高（即定的K0.00为绝对标高多少）、构筑物定位点的坐标值、房屋之间的间距、地形、地物、地貌。为室外准备或草测场地提供依据。 对建筑部分图纸，主要掌握首层平面图的轴线条数、编号，轴线（或开间）之间的尺寸，查看总尺寸与总平面布置图是否相符。记住和了解这些尺寸，主要为建筑定位放线之用。对结构部分图纸，首先是掌握基础平面图。要与建筑图核对轴线、尺寸，确认无矛盾后，放线才不会引起后步施工的差错。 查看房屋设备方面图纸，主要看管道、沟槽等设置在土建图上是否已经绘出，如已绘出，则要看其位置、尺寸有无矛盾。如未绘，则要及时提出，在土建施工时能放出线定出位置，方便施工。 3） 施工测量放线所需资料是根据所构筑物的地域、环境、位置，以及构筑物的结构构造等因素去准备的。 房屋以方格网定位的，就要查阅该地区方格网的布点情况的资料；了解水准基点的位置以及考虑如何引进，并确定在新建筑附近什么位置设立施工用的水准基准点。 四、 平面控制网及高程测设 4.1坐标点的引入 根据建设方提供的建筑物的定位图及建筑用地规划控制红线，将轴线桩引入现场。在建筑物开挖线外约米远位置测设各轴线方向控制点，建立轴线控制网，埋设外控基准点（钢板上刻十字线），埋深0.5米，并浇筑混凝土固定，作为施工轴线的投测点。并将高程由水准点引至现场原始建筑物或固定构筑物进行标识，复核无误后，报请监理、建设方请上级规划管理部门进行复核，复核无误后上报测量放线报验申请，并依此作为施工的依据。 4.2控制网布设 本工程定位依据建设方提供的建筑角点桩位进行该工程的平面位置确定，并对各角桩进行角度、距离检查、闭合、调整。为了在今后施工放线中对各轴线能够方便控制和运用，在施工现场将该工程的各轴线进行埋桩控制，控制点、桩点和标记各角、边检测均应满足规程中的精度要求，允许误差1/10000。控制桩位必须用混凝土保护，地面以上设醒目的围护栏杆，防止施工机具车辆碰压。 4.3工程轴线的定位根据现场具体情况，采用内控和外控相结合方式，以内控为主、外控校核手段，力争施工放线零误差目标。针对结构实际情况，+0.000以下采用外控法地下室施工时，用坑边的控制点向下投测，将四条边轴线投测到基坑内，然后在作业面进行复核，无误后依次将其余各轴线利用钢卷尺量距定位。现场轴线定位后，先由技术员进行技术复核，填写技术复核记录，后报质检员进行复验，无误后填写现场测量放线报申表，报请监理验收，合格后进行其余各结构的定位。装饰装修施工时也应依次为基准线进行墙体等构件的定位。+0.000以上采用内控法1)、内控点的设置：根据本工程施工流水段的划分及楼层的特点，在高度方向准备分四次向上投测，分别基准点分别设置在一层、四层、九层、十四层。一层板面上布设四个基准点；四层、九层、十二层各布设六个基准点。（本工程最高为7#十三层）2) 、内控基准点预埋件的制作：采用150mm150mm5mm钢板制作，钢针刻画十字丝，确定位置后通过锚爪与结构钢筋焊接，浇注混凝土固定，并妥善保护，防止破坏移位。3）、投测孔的留设：在各层楼板的内控基准点正上方相应位置预留200 mm200 mm的孔洞，用于基准点的竖向投测。在施工架体及模板的过程中，勿遮挡投测孔。4)、轴线投测方法：将激光铅垂仪架设在内控基准点上，接收靶放在投测楼层面的相应预留洞口，将仪器整平后打开激光束向上投测，将最小光斑的激光束投测到接收靶的“十”字交叉点处，分别将四个边轴内控点投测至楼层，即可建立楼层轴线控制网。5)、工程放线：根据投测的轴线，按照图纸设计进行控制网加密，使用经鉴定合格的钢卷尺测量、墨斗弹放出轴线、墙、梁、柱边线及20cm控制检查线，对放线的轴线，采用红油漆做出标记。6）装饰装修施工时也应依次为基准进行墙体等线位的确定。7）结构施工测量允许误差 4.4.高程引测将+0.000标高控制点引至基坑内，复核无误后在基坑内打木桩用红油漆标识小三角，作为+0.000以下标高控制的基准点。由高程基准点向拟建工程进行引测。出0.000后将其引入到主体外围剪力墙面之上，对工程标高实施控制。具体方法为：将高程网点引四个水准点至现场周围原有建筑物上，编号BMl、BM2、BM3、每间隔一定时间复测一次，以做相互验校。检测后的数据做出分析，以保证水准点使用的准确性。现场高程根据一个基准点BM1进行投测，另外两点校核。待施工到首层后，在首层平面易于向上传递标高的位置设四个高程标准点通过往返检测合格后（误差在3mm内为合格），标注“”，红油漆标记建筑标高。选择首层一个高程点BM1为标高基准点用检测合格的钢尺向上传，用另外两个点进行复核。合格（误差在3mm内为合格）后，方可在该层施测，在结构施工时测放楼层结构50cm线；每层的墙、柱模板拆除后，采用水准仪和钢卷尺在墙、柱上放出该楼层的建筑50cm线，作为后续施工的依据。在结构施工到一定高度后，应重新引测相应的结构标高以保证高层建筑的标高控制要求。本工程（超过五层的楼）采用两次引测，待施工到五层后重新将九五层的标高点作为新的基准点，向上面的楼层引测。在施工过程中要定期复核各控制点。 4.5沉降观测 观测点布置按照图纸设计，在建筑物外围标注轴线交点的柱或墙上设置沉降观测点，为高质量完成工程沉降观测工作，作到连续观测并达到规范要求的测量精度，观测标志在施工期间不被破坏是沉降观测的关键，故在其埋设位置的墙或柱上标注顶标高位置线，主体施工时，每次沉降观测均用其检测沉降观测点是否移位，同时，项目部设置专人对其进行保护。观测点埋置与主体施工同步，结构施工时即预埋钢板，避免在混凝土墙柱上开凿留洞。五、 测量复核措施及资料整理 1、控制测量的复核措施按以上有关的叙述中进行。 2、细部放样采用不同人员、不同仪器或钢尺进行，条件不允许的可独立施测两次。 3、外业记录采用统一格式，装订成册，回到内业及时整理并填写有关表 格，并由不同人员将原始记录及有关表格进行复核，对于特殊测量要有技术总结和相关说明。 4、有高差作业或重大项目的要报请相关部门或上级单位复核并认可。 5、对各层放样轴线间距离等采用红外测距仪校核，达到准确无误。 6、施工测量记录按建筑工程资料管理规程要求编制, 根据资料内容和数量多少组成一册或若干册装订。 六、 测量管理制度1、所有测量人员必须持证上岗。 2、上岗前必须学习并掌握城市测量规范、工程测量规范、建筑工程施工测量规程及公司技术部制定的计量器具管理实施细则。 3、到现场放样前，必须先熟悉图纸，对图纸技术交底中的有关尺寸进行计算、复核，制定具体的方案后方可进场。 4、所有测量人员必须熟悉控制点的位置，并随时巡视控制点的保存情况，如有破坏应及时汇报。 5、测量人员应了解工程进度情况，经常同有关领导和有关部门进行业务交流。 6、经常与专业测量人员保持联系，及时掌握图纸变更、洽商，并及时将变更内容反映到上。7、爱护仪器，经常进行擦拭，检查时仪器保持清洁、灵敏，并定期维修保证完好状态。 8、有关外业资料要及时收集整理。 9、定期开展业务学习，努力提高测量人员素质。 七、 组织与管理措施7.1测量工作由技术部门负责人负责，测量组长组织实施的管理制度，组织由技术负责人、施工队负责人、测量组长及测量员组成联检组，认真执行“三级自检”每个方阵必须验线一次，并申报监理验线。 7.2施工验线 施工验线工作由本项目部技术组负责，各方阵验线由项目质量部门及技术人员负责，验收后申报监理项目部验线。 7.3资料管理本工程目标定为 “示范性”工程，因此各项的技术资料（包括测量台帐）从一开始就按项目部的各项要求进行收集整理。7.4安全技术措施： 1） 每次架设仪器，螺旋松紧适度，防止仪器脱落下滑。 2） 较长距离搬运，应将仪器装箱后再进行重新架设。3) 行走在草地中要注意脚下是否有沉陷，防止踩空。 4) 点位标记应做到明显，避免因目标不清而被其他作业人员破坏。 5) 位于沟壑临边作业时注意保持安全距离，避免发生坠落事故。 6) 遵守现场安全施工规程 八、仪器保养和使用制度 8.1仪器实行专人负责制，建立测量仪器管理台账，由专人保管、填写。 8.2所有测量仪器必须每年校准检定一次，在仪器上粘贴校准状态标识，具备合格的计量检定证书，并由项目部测量负责人每半月一次进行自检。 8.3仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土。8.4仪器使用完毕后，必须进行擦拭，并填写使用情况表格。 8.5仪器在运输过程中，必须手提、抱等，禁止置于有振动的车上。 8.6仪器现场使用时，测量员不得离开仪器。 8.7水准尺不得躺放，三角架水准尺不得做工具使用。
