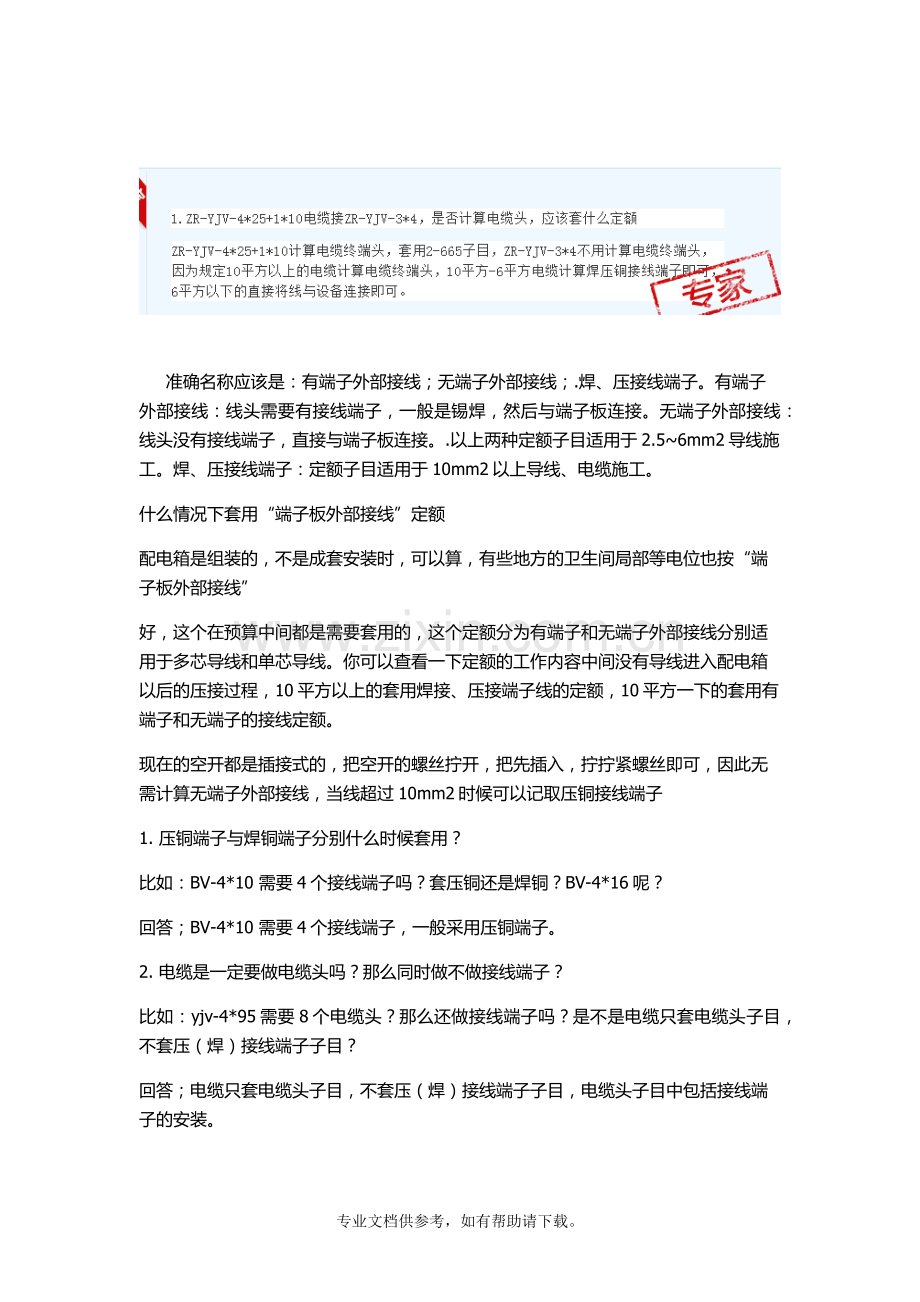

准确名称应该是：有端子外部接线；无端子外部接线；.焊、压接线端子。有端子外部接线：线头需要有接线端子，一般是锡焊，然后与端子板连接。无端子外部接线：线头没有接线端子，直接与端子板连接。.以上两种定额子目适用于2.5~6mm2导线施工。焊、压接线端子：定额子目适用于10mm2以上导线、电缆施工。
什么情况下套用“端子板外部接线”定额
配电箱是组装的，不是成套安装时，可以算，有些地方的卫生间局部等电位也按“端子板外部接线”
好，这个在预算中间都是需要套用的，这个定额分为有端子和无端子外部接线分别适用于多芯导线和单芯导线。你可以查看一下定额的工作内容中间没有导线进入配电箱以后的压接过程，10平方以上的套用焊接、压接端子线的定额，10平方一下的套用有端子和无端子的接线定额。
现在的空开都是插接式的，把空开的螺丝拧开，把先插入，拧拧紧螺丝即可，因此无需计算无端子外部接线，当线超过10mm2时候可以记取压铜接线端子
1. 压铜端子与焊铜端子分别什么时候套用？
比如：BV-4*10 需要4个接线端子吗？套压铜还是焊铜？BV-4*16呢？
回答；BV-4*10 需要4个接线端子，一般采用压铜端子。
2. 电缆是一定要做电缆头吗？那么同时做不做接线端子？
比如：yjv-4*95需要8个电缆头？那么还做接线端子吗？是不是电缆只套电缆头子目，不套压（焊）接线端子子目？
回答；电缆只套电缆头子目，不套压（焊）接线端子子目，电缆头子目中包括接线端子的安装。

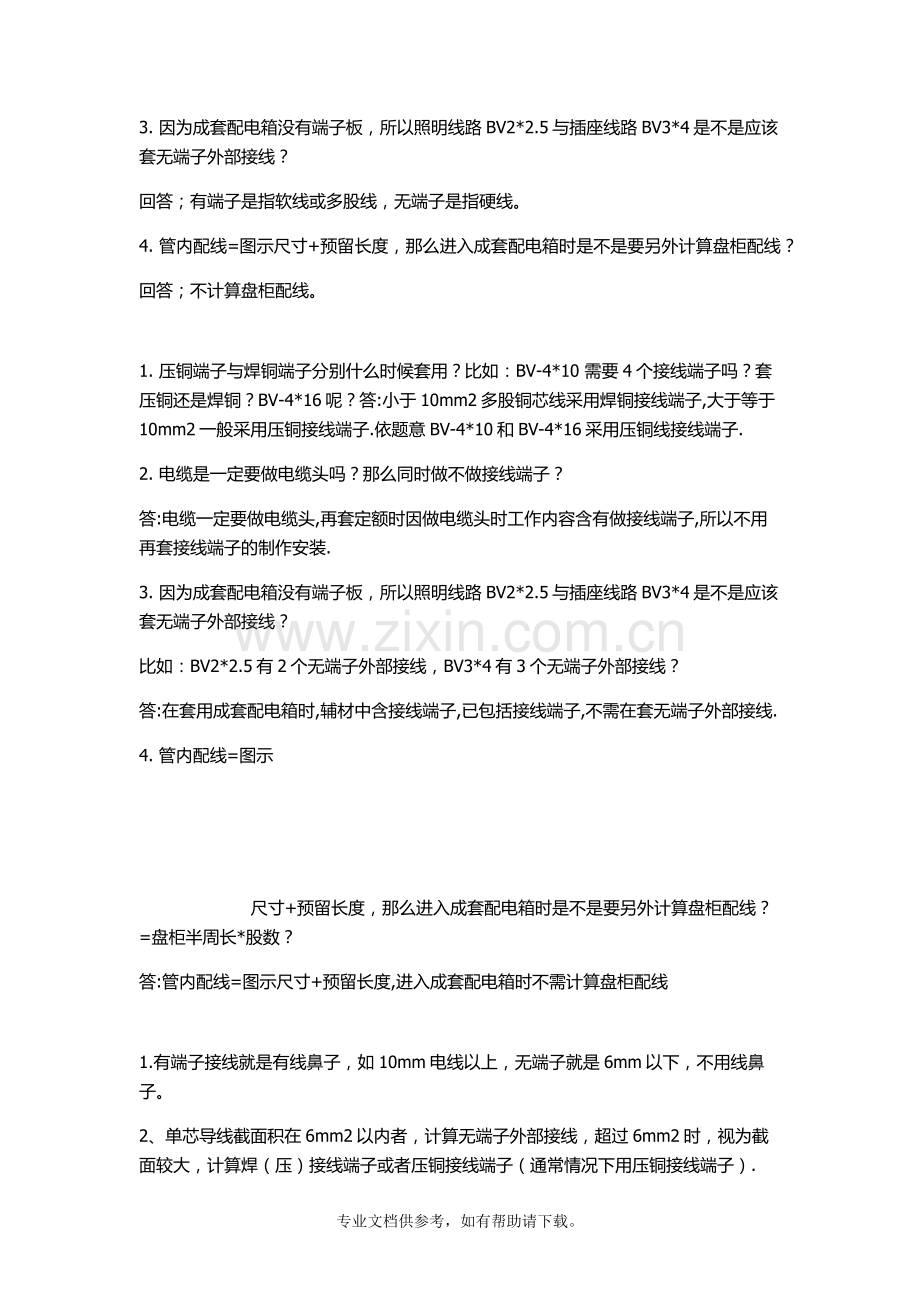

3. 因为成套配电箱没有端子板，所以照明线路BV2*2.5与插座线路BV3*4是不是应该套无端子外部接线？
回答；有端子是指软线或多股线，无端子是指硬线。
4. 管内配线=图示尺寸+预留长度，那么进入成套配电箱时是不是要另外计算盘柜配线？
回答；不计算盘柜配线。

1. 压铜端子与焊铜端子分别什么时候套用？比如：BV-4*10 需要4个接线端子吗？套压铜还是焊铜？BV-4*16呢？答:小于10mm2多股铜芯线采用焊铜接线端子,大于等于10mm2一般采用压铜接线端子.依题意BV-4*10和BV-4*16采用压铜线接线端子.
2. 电缆是一定要做电缆头吗？那么同时做不做接线端子？
答:电缆一定要做电缆头,再套定额时因做电缆头时工作内容含有做接线端子,所以不用再套接线端子的制作安装.
3. 因为成套配电箱没有端子板，所以照明线路BV2*2.5与插座线路BV3*4是不是应该套无端子外部接线？
比如：BV2*2.5有2个无端子外部接线，BV3*4有3个无端子外部接线？
答:在套用成套配电箱时,辅材中含接线端子,已包括接线端子,不需在套无端子外部接线.
4. 管内配线=图示

尺寸+预留长度，那么进入成套配电箱时是不是要另外计算盘柜配线？=盘柜半周长*股数？
答:管内配线=图示尺寸+预留长度,进入成套配电箱时不需计算盘柜配线

1.有端子接线就是有线鼻子，如10mm电线以上，无端子就是6mm以下，不用线鼻子。
2、单芯导线截面积在6mm2以内者，计算无端子外部接线，超过6mm2时，视为截面较大，计算焊（压）接线端子或者压铜接线端子（通常情况下用压铜接线端子）.

3、多芯导线截面在6mm2以内者，计算有端子外部接线，超过6mm2时，视为截面较大，计算焊（压）接线端子或者压铜接线端子（通常情况下用压铜接线端子）

4、接线端子的材质必须与导线材质相同。

5、10mm单芯及以下或2.5mm多芯及以下的铜导线套用外部无端子接线，而16mm的单芯或4mm的多芯铜导线套用压接端子的子目。但由于有的现场16mm的导线压接端子后难以放入塑壳开关，所以仅计其零线压接端子，地线和火线计为外部无端子接线。

实际做法的区别就是接线过程中是直接连接还是通过第三方导电材料连接。

1、电缆终端头是怎么计算个数的？我知道是一根两个，可是预算里电缆都是按米计算的，这一根怎么个算法我就不知道了……谢谢！
举个例子：低压配电柜AA1(2200*1000*600)的WL1回路到事故照明配电箱ALE(550*550*250)为NH-YJV-5*10的电缆，低压柜距地0.2m，事故照明箱距地1.6m，两箱之间水平长度为10m，电缆两边各一个电缆头，每个电缆头根据定额规定预留1.5米，则这条回路的总长度：
L=(10[水平]+0.2+1.6[竖直]+3.2+1.1[箱、柜半周长]+1.5*2[预留])*1.025

2、户内热缩式电缆终端头和户外热缩式电缆终端头有什么区别？
无论是热缩或是冷缩都有户外和户内式.热缩在安装时需要用高温喷枪,而冷缩则不需要.它们所使用的场所有时可以混用.冷缩电缆终端更多的是使用在高档场所或是电压较高的地方.同样的型号价格也比热缩多一到二倍.

3、电缆套定额怎么计算？比如vv4*240+1*120 套定额时是按照单芯还是单芯的总和数值套用 如果是 VV3*240+1*120的与VV4*240+1*120的套用相同定额吗
最佳答案 陕西省为例
套用定额相同，只是VV4*240+1*120电缆敷设定额子目单价需要*1.3（因为定额是按照铝芯电缆考虑的），电缆头子目单价应*1.2*1.2(第一个是铝变铜，第二个是3芯变5芯），当然主材费是不同的这你是知道的

定额说明
四、本章的电力电缆头项目均是按铝芯电缆考虑的，铜芯电力电缆头按同截面电缆头项目人工、材料、机械乘以系数1.2，双屏蔽电缆头制作、安装人工乘以系数1.05。五芯电缆头制安按同截面三芯电缆头制安项目乘以系数1.2。

五、电力电缆敷设项目均按三芯(包括三芯连地)考虑的，五芯电力电缆敷设项目人工、材料、机械乘以系数1.3，六芯电力电缆乘以系数1.6，每增加一芯项目人工、材料、机械增加30％，依此类推。单芯电力电缆敷设按同截面电缆项目乘以系数0.67。截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆项目执行。截面800mm2以上的单芯电力电缆敷设按400 mm2电力电缆项目人工、材料、机械乘以系数1.25。240mm2以上的电缆头的接线端子为异型端子，需要单独加工，应按实际加工价计算(或调整价格)。

电缆常识--型号含义2008-02-24 电缆常识--型号含义型号含义：
R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘
V－聚氯乙烯护套
B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温
P－编织屏蔽
P2－铜带屏蔽
P22－钢带铠装
Y—预制型、一般省略，或聚烯烃护套
FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
例如：SYV 75-5-1(A、B、C）
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编
75：75欧姆 5：线径为5MM 1：代表单芯
SYWV 75-5-1
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
75：75欧姆 5：线缆外径为5mm 1：代表单芯

例如：RVVP2*32/0.2 RVV2*1.0 BVR
R: 软线 VV:双层护套线 P屏蔽
2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2mm
ZR-RVS2*24/0.12
ZR: 阻燃 R: 软线 S:双绞线
2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm

型号、名称
RV 铜芯氯乙烯绝缘连接电缆（电线）
AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）
RVB 铜芯聚氯乙烯平型连接电线
RVS 铜芯聚氯乙烯绞型连接电线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线

规格表示法的含义：
规格采用芯数、标称截面和电压等级表示：
①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1kV，
如：4*(1*185)+1*95 0.6/1kV
②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1kV，
如：4**185+1*95 0.6/1kV
③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T
完整的型号规格表示法：
因为分支电缆包含主干电缆和支线电缆。而且两者规格结构不同，因此有两种表示方法：
①将主干电缆和支线电缆分别表示， 如：干线电缆：FD-YJV-4*（1*185）+1*95 0.6/1kV
支线电缆：FD-YJV-4*（1*25）+1*16 0.6/1kV
这种方法在设计时尤为简明，可以方便地表示出支线规格的不同
②将主干电缆和支线电缆连同表示，如：FD-YJV-4*（1*185/25） +1*95/16 0.6/1kV
这种方法比较直观，但仅限于支线电缆为同一种规格的情况，无法表示支线的不同规格：由于分支电缆主要由于1kV低压配电系统，因此，其额定电压0.6/1kV在设计标注时，可以省略。
产品型号中拼音字母所代表的意义（无括号的字）
A：（聚）胺（脂），安（装），铝塑料护套（Alpeth）
B：扁，半，编（织），泵、布、（聚）苯（乙烯），玻（璃纤维），补，平行
C：车、醇、采（掘机）、瓷、重（型），船用，蓄电（池），磁充，偿，（黄腊）绸，（三）醋（酸薄膜），自承式D：带，（不）滴（流），灯，电，（冷）冻（即耐寒），丁（基橡皮），镀
E：二（层），野（外），对称结构（代号），乙（丙橡皮）（EPR）
F：（聚四）氟（乙烯），分（相），非（燃性），飞（机），泡沫聚乙烯（YF）
G：钢、沟、改（性漆）、管、高（压）
H：合（金），环（氧漆），焊、花、通讯电缆（用途代号），H（H型，即分相屏蔽结构），寒
J：绞、加（强），加（厚），锯，局（用）
K：（真）空，卡（普隆），控制，铠装，空心。
L：铝、炉、腊（克）、沥（青）、（防）雷、磷
M：棉（纱）、麻、母（线）、帽、膜 N：（自）粘（性）、泥（炭）、（高阻）尼（线芯）、尼（龙）、耐火
O：同轴（结构代号）
P：排、（芯）屏（蔽）、配（线）、贫（泛浸渍，即干绝缘），信号电缆（用途代号）
Q：牵（引车）、漆、铅、轻（型）、气、汽（车），高（强度聚乙烯醇缩醛）
R：软、人（造）丝、日用（用途代号），（耐）热（化）。
S：刷，丝，射频（用途代号），双，钢塑料护层(Stalpeth)，低烟无卤阻燃护套
T：铜、梯、特、通、陶、电梯、探
U：矿、棉（指石棉），矿用（用途代号）
V：（P）V（C）（聚氯乙烯）
W：（地球）物（理）、皱纹护套、无（磁性）、（耐高）温、（野）外、石油（用途代号）
X：橡（力缆）、聚酰胺、橡（皮绝缘）
Y：硬，园，油，氧，（耐）油，移动（用途代号），聚乙烯，压
Z：（聚）酯，纸，（电）钻，中型，综（合）
YJ：交联聚乙烯绝缘
P2：铜带屏蔽
ZRK：系列代号，表示阻燃型控制电缆

RG59与SYV75-5有什么区别
RG59在我们国家简称SYWV75-4（也就是物理发泡同轴电缆）他的外径在小点！
SYV75-5是实心同轴电缆，他的外径在6.8+-0.2
RG属于视频同轴电缆， SYV属于射频同轴电缆
