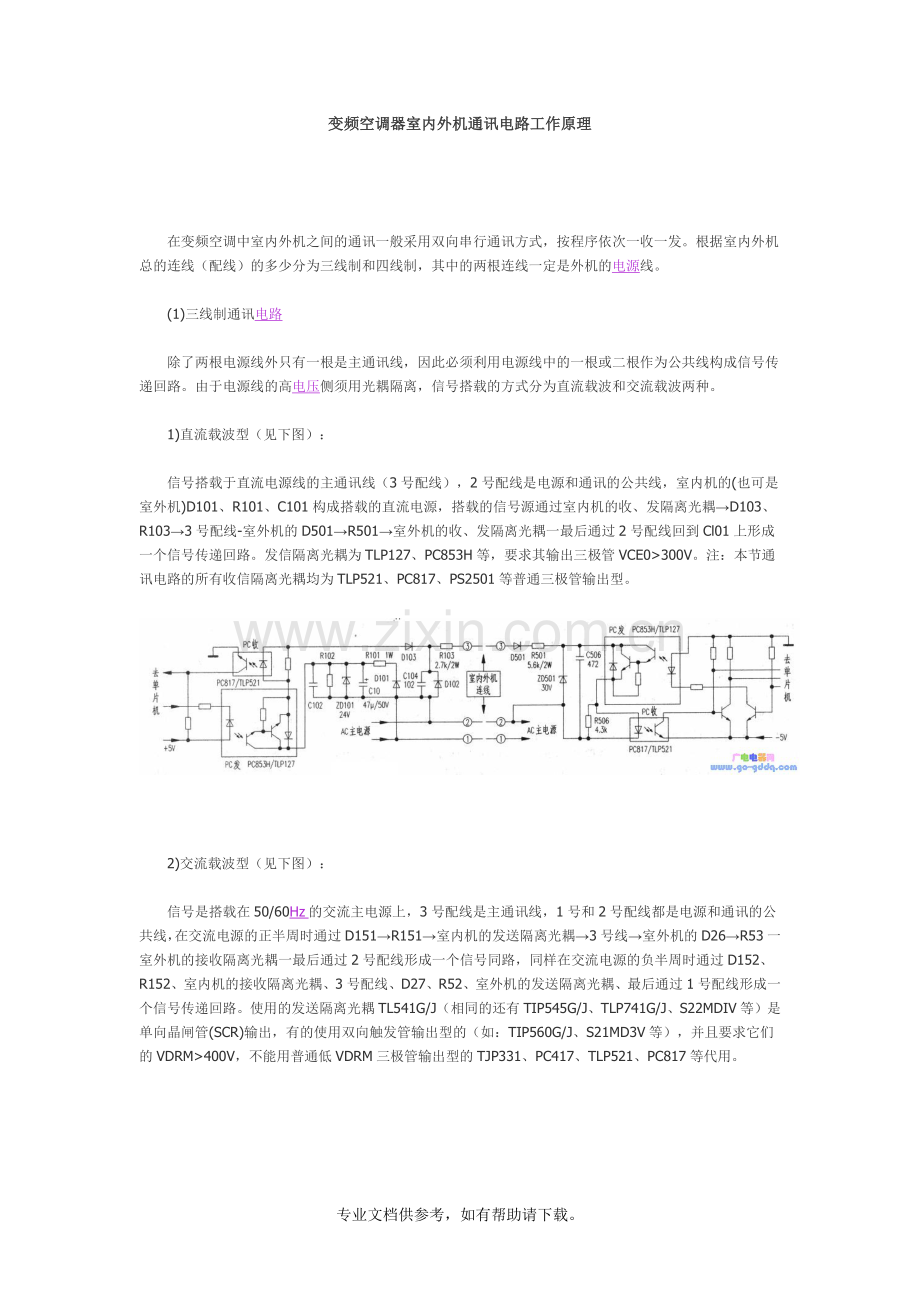

变频空调器室内外机通讯电路工作原理

　　在变频空调中室内外机之间的通讯一般采用双向串行通讯方式，按程序依次一收一发。根据室内外机总的连线（配线）的多少分为三线制和四线制，其中的两根连线一定是外机的电源线。

　　(1)三线制通讯电路

　　除了两根电源线外只有一根是主通讯线，因此必须利用电源线中的一根或二根作为公共线构成信号传递回路。由于电源线的高电压侧须用光耦隔离，信号搭载的方式分为直流载波和交流载波两种。

　　1)直流载波型（见下图）：

　　信号搭载于直流电源线的主通讯线（3号配线），2号配线是电源和通讯的公共线，室内机的(也可是室外机)D101、R101、C101构成搭载的直流电源，搭载的信号源通过室内机的收、发隔离光耦→D103、R103→3号配线-室外机的D501→R501→室外机的收、发隔离光耦一最后通过2号配线回到Cl01上形成一个信号传递回路。发信隔离光耦为TLP127、PC853H等，要求其输出三极管VCE0>300V。注：本节通讯电路的所有收信隔离光耦均为TLP521、PC817、PS2501等普通三极管输出型。

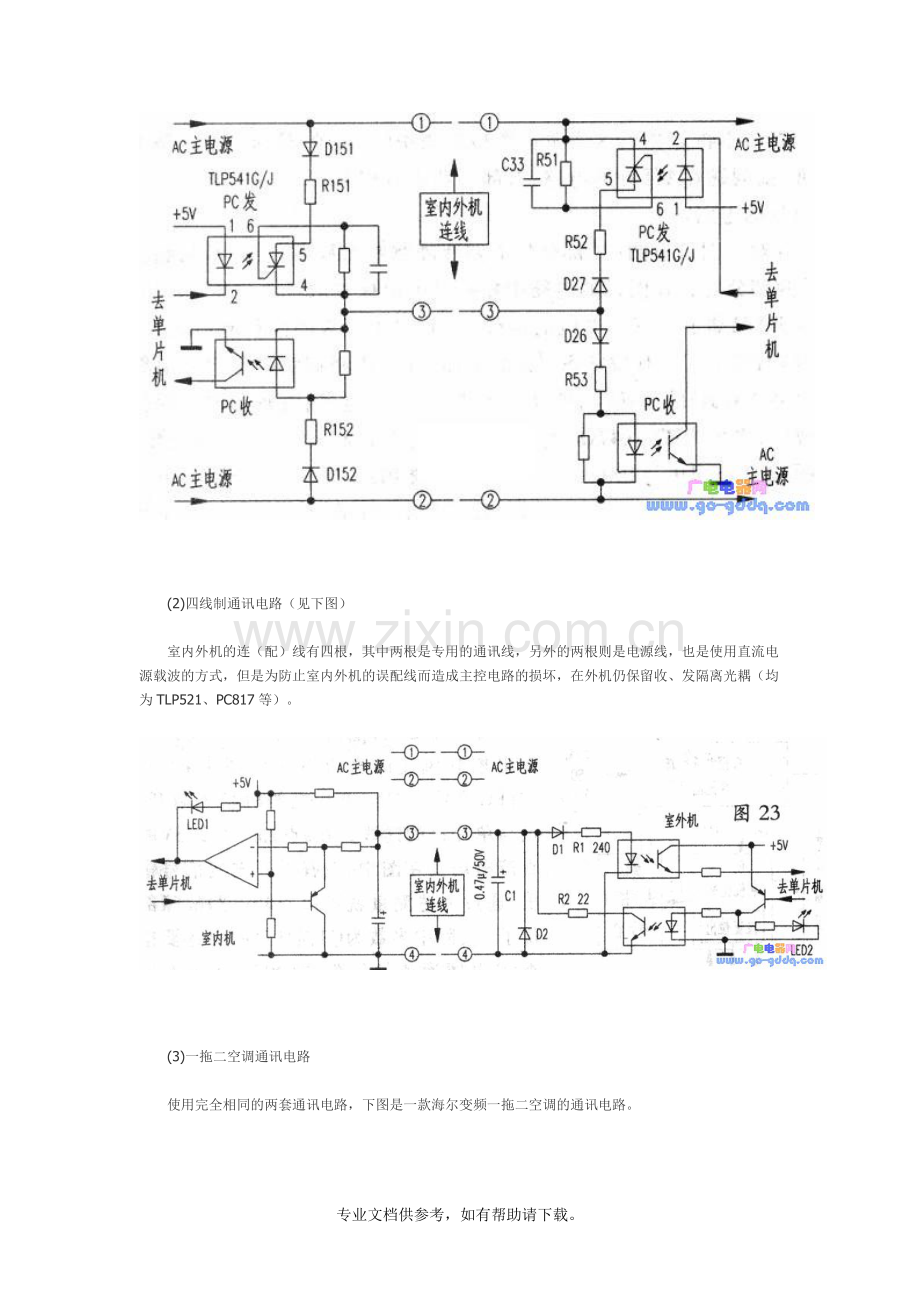

　　2)交流载波型（见下图）：

　　信号是搭载在50/60Hz的交流主电源上，3号配线是主通讯线，1号和2号配线都是电源和通讯的公共线，在交流电源的正半周时通过D151→R151→室内机的发送隔离光耦→3号线→室外机的D26→R53一室外机的接收隔离光耦一最后通过2号配线形成一个信号同路，同样在交流电源的负半周时通过D152、R152、室内机的接收隔离光耦、3号配线、D27、R52、室外机的发送隔离光耦、最后通过1号配线形成一个信号传递回路。使用的发送隔离光耦TL541G/J（相同的还有TIP545G/J、TLP741G/J、S22MDIV等）是单向晶闸管(SCR)输出，有的使用双向触发管输出型的（如：TIP560G/J、S21MD3V等），并且要求它们的VDRM>400V，不能用普通低VDRM三极管输出型的TJP331、PC417、TLP521、PC817等代用。

　　(2)四线制通讯电路（见下图）

　　室内外机的连（配）线有四根，其中两根是专用的通讯线，另外的两根则是电源线，也是使用直流电源载波的方式，但是为防止室内外机的误配线而造成主控电路的损坏，在外机仍保留收、发隔离光耦（均为TLP521、PC817等）。

　　(3)一拖二空调通讯电路

　　使用完全相同的两套通讯电路，下图是一款海尔变频一拖二空调的通讯电路。

　　(4)故障与检修

　　此电路故障较少，现象也较简单，开机立即或隔一会儿机器故障代码就显示通讯异常或配线错误；但应注意当外机电源或单片机有故障时也会有相同现象。

　　检修方法：当机器显示了此故障，排除了内外机配线接触不良后，可以用指针式万用表反复交叉测通讯配线与搭载的电源线间是否有脉冲电压。如无脉冲电压即可能有故障。最可靠的方法还是逐一测光耦有无脉冲电压。特别注意使用室内机电源控制方式的机型，只有在室内机继电器接上时才向室外机传输通讯信息，当遇到通讯电路损坏或外机单片机无法工作时，机器会保护性切断外机的电源并终止信息发送，所以上述方法的测量时间就较短，千万别先误认为是室内机有问题。
