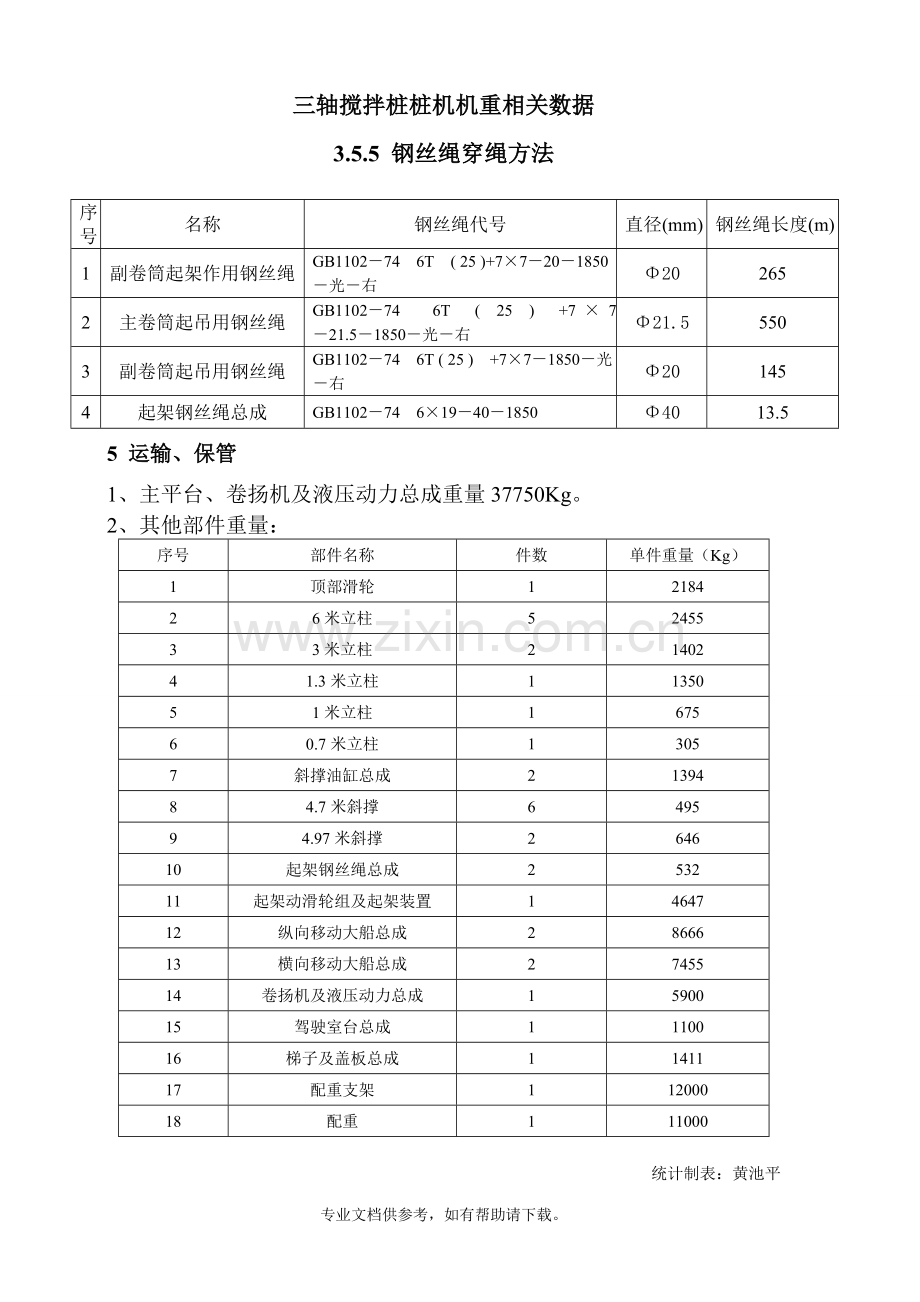

三轴搅拌桩桩机机重相关数据
3.5.5 钢丝绳穿绳方法
序号
名称
钢丝绳代号
直径(mm)
钢丝绳长度(m)
1
副卷筒起架作用钢丝绳
GB1102－74 6T ( 25 )+7×7－20－1850－光－右
Φ20
265
2
主卷筒起吊用钢丝绳
GB1102－74 6T ( 25 ) +7 × 7－21.5－1850－光－右
Φ21.5
550
3
副卷筒起吊用钢丝绳
GB1102－74 6T ( 25 ) +7×7－1850－光－右
Φ20
145
4
起架钢丝绳总成
GB1102－74 6×19－40－1850
Φ40
13.5
5 运输、保管
1、 主平台、卷扬机及液压动力总成重量37750Kg。
2、 其他部件重量：
序号
部件名称
件数
单件重量（Kg）
1
顶部滑轮
1
2184
2
6米立柱
5
2455
3
3米立柱
2
1402
4
1.3米立柱
1
1350
5
1米立柱
1
675
6
0.7米立柱
1
305
7
斜撑油缸总成
2
1394
8
4.7米斜撑
6
495
9
4.97米斜撑
2
646
10
起架钢丝绳总成
2
532
11
起架动滑轮组及起架装置
1
4647
12
纵向移动大船总成
2
8666
13
横向移动大船总成
2
7455
14
卷扬机及液压动力总成
1
5900
15
驾驶室台总成
1
1100
16
梯子及盖板总成
1
1411
17
配重支架
1
12000
18
配重
1
11000

统计制表：黄池平
2011.8.26

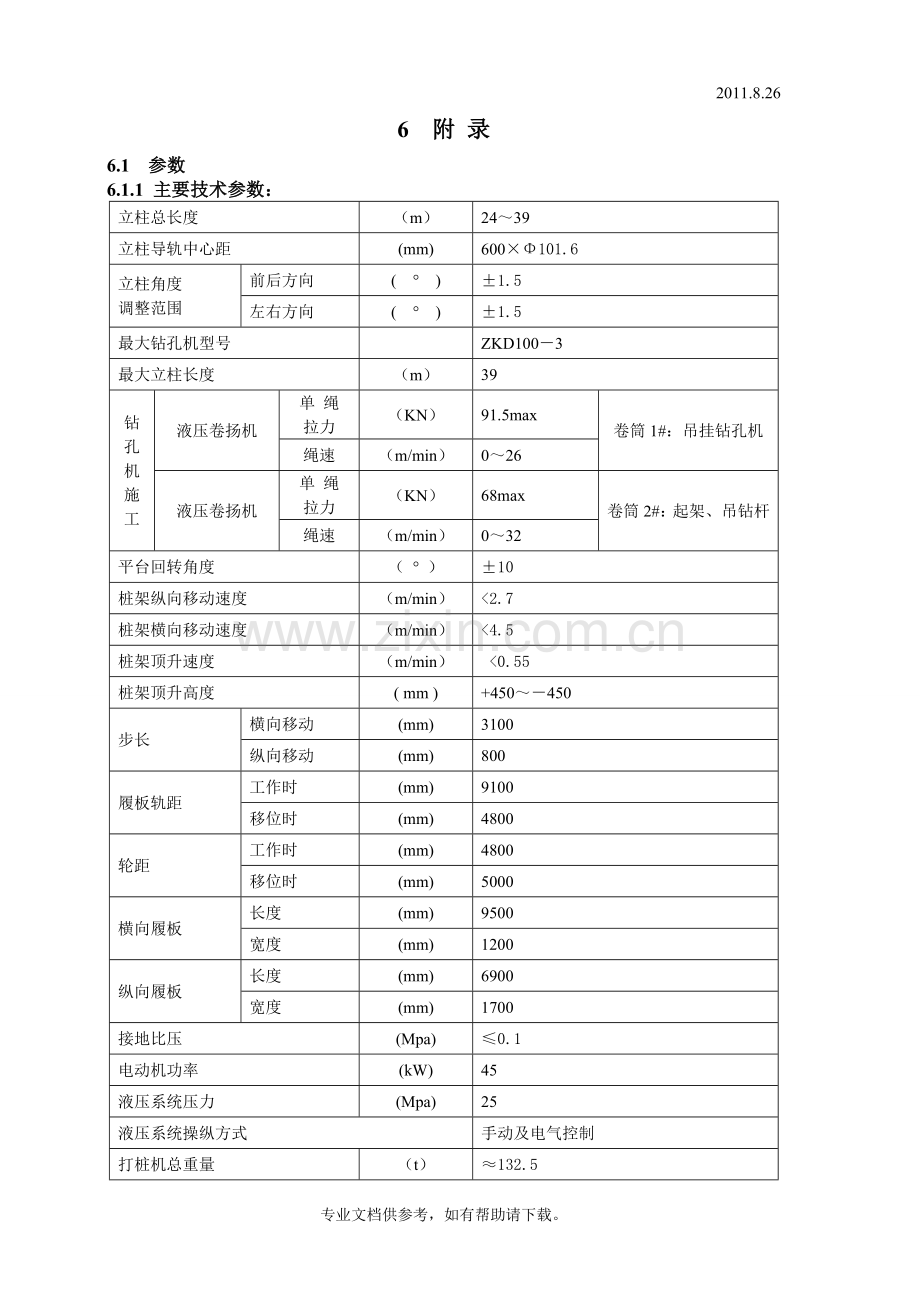

6 附 录
6.1 参数
6.1.1 主要技术参数：
立柱总长度
（m）
24～39
立柱导轨中心距
(mm)
600×Φ101.6
立柱角度
调整范围
前后方向
( ° )
±1.5
左右方向
( ° )
±1.5
最大钻孔机型号

ZKD100－3
最大立柱长度
（m）
39
钻孔机施工
液压卷扬机
单 绳
拉力
（KN）
91.5max
卷筒1#：吊挂钻孔机
绳速
（m/min）
0～26
液压卷扬机
单 绳
拉力
（KN）
68max
卷筒2#：起架、吊钻杆
绳速
（m/min）
0～32
平台回转角度
（ ° ）
±10
桩架纵向移动速度
（m/min）
<2.7
桩架横向移动速度
（m/min）
<4.5
桩架顶升速度
（m/min）
<0.55
桩架顶升高度
( mm )
+450～－450
步长
横向移动
(mm)
3100
纵向移动
(mm)
800
履板轨距
工作时
(mm)
9100
移位时
(mm)
4800
轮距
工作时
(mm)
4800
移位时
(mm)
5000
横向履板
长度
(mm)
9500
宽度
(mm)
1200
纵向履板
长度
(mm)
6900
宽度
(mm)
1700
接地比压
(Mpa)
≤0.1
电动机功率
(kW)
45
液压系统压力
(Mpa)
25
液压系统操纵方式
手动及电气控制
打桩机总重量
（t）
≈132.5
