锻件毛坯重量计算方法.doc

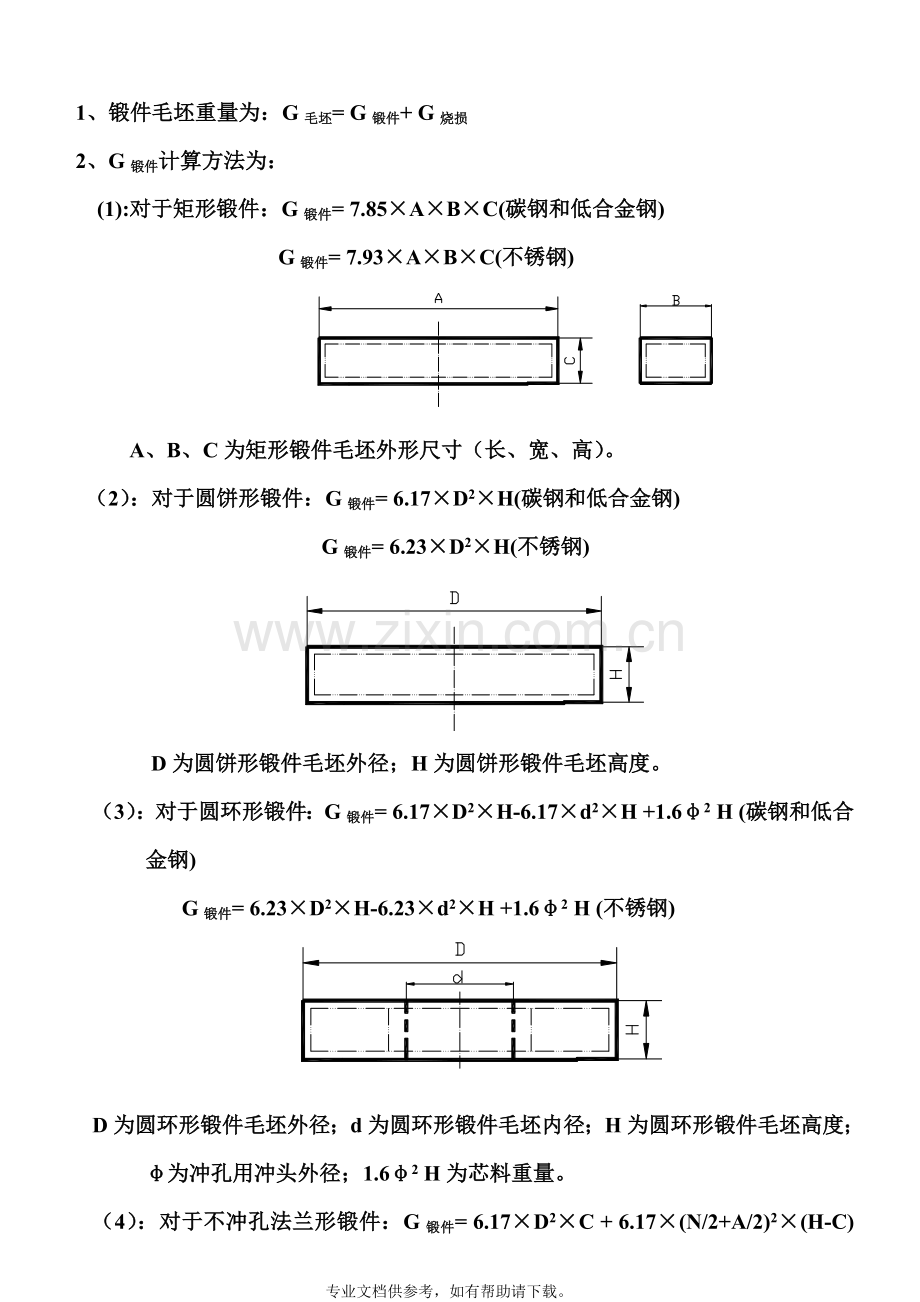

1、锻件毛坯重量为：G毛坯= G锻件+ G烧损
2、G锻件计算方法为：
(1):对于矩形锻件：G锻件= 7.85×A×B×C(碳钢和低合金钢)
G锻件= 7.93×A×B×C(不锈钢)

A、B、C为矩形锻件毛坯外形尺寸（长、宽、高）。
（2）：对于圆饼形锻件：G锻件= 6.17×D2×H(碳钢和低合金钢)
G锻件= 6.23×D2×H(不锈钢)

D为圆饼形锻件毛坯外径；H为圆饼形锻件毛坯高度。
（3）：对于圆环形锻件：G锻件= 6.17×D2×H-6.17×d2×H +1.6φ2 H (碳钢和低合金钢)
G锻件= 6.23×D2×H-6.23×d2×H +1.6φ2 H (不锈钢)

D为圆环形锻件毛坯外径；d为圆环形锻件毛坯内径；H为圆环形锻件毛坯高度；φ为冲孔用冲头外径；1.6φ2 H为芯料重量。

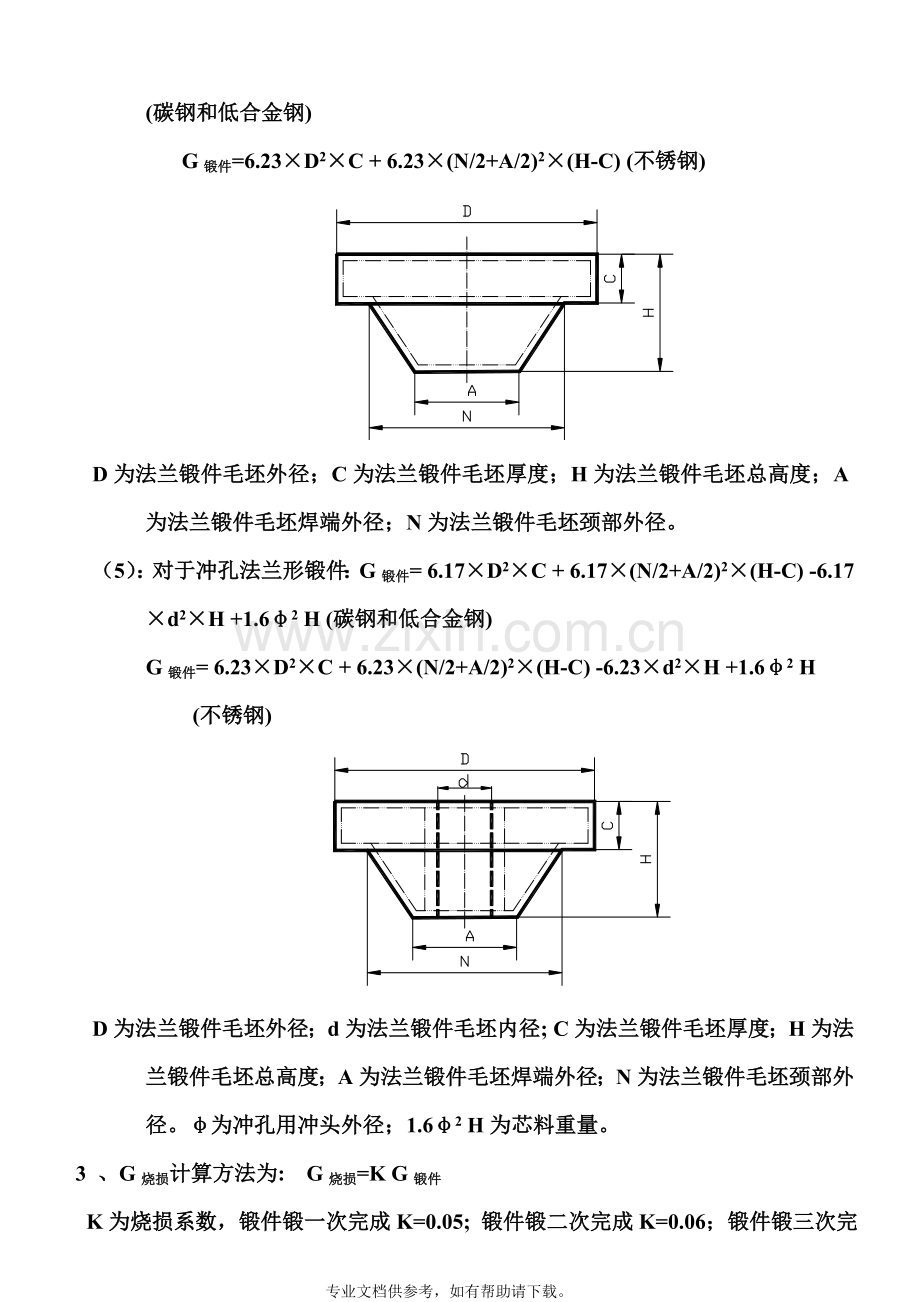

（4）：对于不冲孔法兰形锻件：G锻件= 6.17×D2×C + 6.17×(N/2+A/2)2×(H-C) (碳钢和低合金钢)
G锻件=6.23×D2×C + 6.23×(N/2+A/2)2×(H-C) (不锈钢)

D为法兰锻件毛坯外径；C为法兰锻件毛坯厚度；H为法兰锻件毛坯总高度；A为法兰锻件毛坯焊端外径；N为法兰锻件毛坯颈部外径。
（5）：对于冲孔法兰形锻件：G锻件= 6.17×D2×C + 6.17×(N/2+A/2)2×(H-C) -6.17×d2×H +1.6φ2 H (碳钢和低合金钢)
G锻件= 6.23×D2×C + 6.23×(N/2+A/2)2×(H-C) -6.23×d2×H +1.6φ2 H
(不锈钢)

D为法兰锻件毛坯外径；d为法兰锻件毛坯内径; C为法兰锻件毛坯厚度；H为法兰锻件毛坯总高度；A为法兰锻件毛坯焊端外径；N为法兰锻件毛坯颈部外径。φ为冲孔用冲头外径；1.6φ2 H为芯料重量。
3 、G烧损计算方法为: G烧损=K G锻件
K为烧损系数，锻件锻一次完成K=0.05; 锻件锻二次完成K=0.06；锻件锻三次完成K=0.07；锻件锻四次完成K=0.08. 一般地当重量≤３0Kg的矩形锻件和圆饼形锻件K=0.05;不冲孔的法兰锻件及重量≤100Kg的矩形锻件和圆饼形锻件K=0.06；重量≤100Kg环形锻件和重量≤100Kg冲孔的法兰锻件及重量≤500Kg的矩形锻件和圆饼形≤锻件K=0.07；重量＞100Kg环形锻件和重量＞100Kg冲孔的法兰锻件及重量＞500Kg的矩形锻件和圆饼形锻件K=0.08.
4、锻件余量：当工件最大尺寸≤150mm时，锻件余量取１２mm；当工件最大尺寸＞150mm且≤３5０mm时，锻件余量取２０mm；当工件最大尺寸＞３50mm时，一般都是机械手操作，锻件余量相对手工操作要大些，当工件最大尺寸＞３5０mm且≤６００mm时，锻件余量取３０mm；当工件最大尺寸＞６０0mm且≤１０００mm时，锻件余量取４０mm；当工件最大尺寸＞１００0mm且≤２０００mm时，锻件余量取５０mm；当工件最大尺寸＞２００0mm，锻件余量取６０mm．
５、关于1.6φ2 H为芯料重量说明：φ为冲孔用冲头外径，一般取冲孔内径的
2／５，φ最大外径为50０mm．
６、其他说明：当工件内径≤150mm时不冲孔；当工件内径＞150mm时冲孔。
Ⅲ级和Ⅳ级法兰锻成圆饼状或圆环状；当法兰外径≤350mm时，法兰锻成法兰状；当法兰外径＞350mm时，法兰锻成圆饼状或圆环状。
