电梯电气复习题.doc

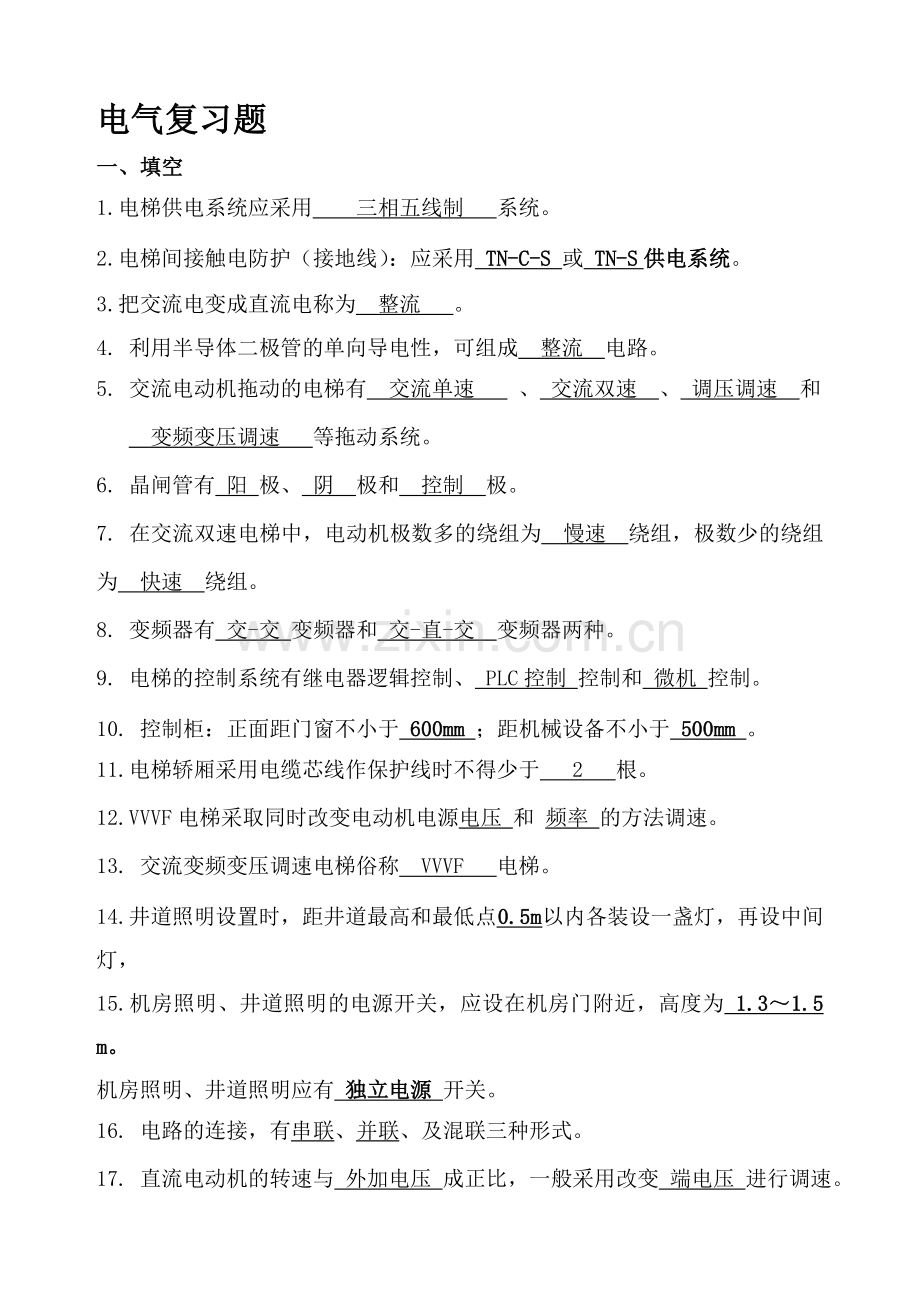

电气复习题
一、 填空
1. 电梯供电系统应采用  三相五线制  系统。
2.电梯间接触电防护（接地线）：应采用 TN-C-S 或 TN-S供电系统。
3.把交流电变成直流电称为 整流 。
4. 利用半导体二极管的单向导电性，可组成 整流 电路。
5. 交流电动机拖动的电梯有 交流单速 、 交流双速 、 调压调速 和
变频变压调速 等拖动系统。
6. 晶闸管有 阳 极、 阴 极和 控制 极。
7. 在交流双速电梯中，电动机极数多的绕组为 慢速 绕组，极数少的绕组为 快速 绕组。
8. 变频器有 交-交 变频器和 交-直-交 变频器两种。
9. 电梯的控制系统有继电器逻辑控制、 PLC控制 控制和 微机 控制。
10. 控制柜：正面距门窗不小于 600mm ；距机械设备不小于 500mm 。
11.电梯轿厢采用电缆芯线作保护线时不得少于 2 根。
12.VVVF电梯采取同时改变电动机电源电压 和 频率 的方法调速。
13. 交流变频变压调速电梯俗称 VVVF 电梯。
14.井道照明设置时，距井道最高和最低点 0.5m 以内各装设一盏灯，再设中间灯，
15.机房照明、井道照明的电源开关，应设在机房门附近，高度为 1.3～1.5 m。
机房照明、井道照明应有 独立电源 开关。
16. 电路的连接，有串联、并联、及混联三种形式。
17. 直流电动机的转速与 外加电压 成正比，一般采用改变 端电压 进行调速。

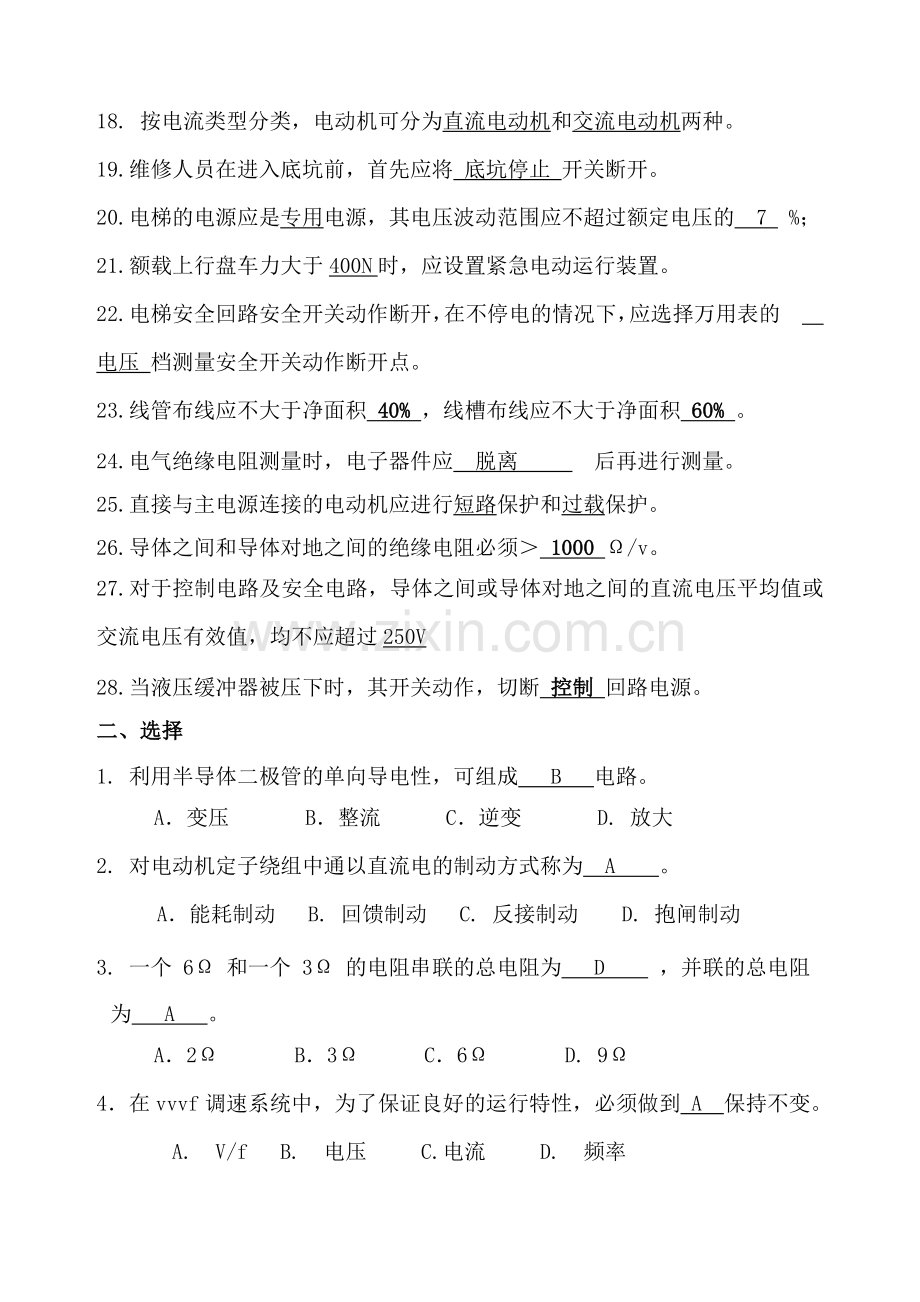

18. 按电流类型分类，电动机可分为直流电动机和交流电动机两种。
19.维修人员在进入底坑前，首先应将 底坑停止 开关断开。
20.电梯的电源应是专用电源，其电压波动范围应不超过额定电压的 7 %；
21.额载上行盘车力大于400N时，应设置紧急电动运行装置。
22.电梯安全回路安全开关动作断开，在不停电的情况下，应选择万用表的  电压 档测量安全开关动作断开点。
23.线管布线应不大于净面积 40% ，线槽布线应不大于净面积 60% 。
24.电气绝缘电阻测量时，电子器件应 脱离    后再进行测量。
25.直接与主电源连接的电动机应进行短路保护和过载保护。
26.导体之间和导体对地之间的绝缘电阻必须＞ 1000 Ω/v。
27.对于控制电路及安全电路，导体之间或导体对地之间的直流电压平均值或交流电压有效值，均不应超过250V
28.当液压缓冲器被压下时，其开关动作，切断 控制 回路电源。
二、选择
1. 利用半导体二极管的单向导电性，可组成 B 电路。
A．变压 B．整流 C．逆变 D. 放大
2. 对电动机定子绕组中通以直流电的制动方式称为 A 。
A．能耗制动 B. 回馈制动 C. 反接制动 D. 抱闸制动
3. 一个 6Ω 和一个 3Ω 的电阻串联的总电阻为 D ，并联的总电阻
为 A 。
A．2Ω B．3Ω C．6Ω D. 9Ω
4．在vvvf调速系统中，为了保证良好的运行特性，必须做到 A 保持不变。
A. V/f B. 电压 C.电流 D. 频率
5.若交流双速电动机的极数为6/24，则其同步转速分别是 B r/min
和 D r/min。
A.1500 B.1000 C.375 D.250
6. 根据交流异步电动机的转速公式n=(1-s)60f/p，对交流双速电梯是改变公式中的 C ；对交流调压调速电梯是改变公式中的 A ；对交流变频变压调速电梯主要是改变公式中的 B 。
A. s B. f C. p D. n
7. 在PLC系统中，CPU是指 B 。
A：电源 B：中央处理器 C：I/O模块 D：存储器
8. 可以提供频率可调的可控交流电源的装置是 C 。
A．变压器 B．整流器 C．变频器 D. 放大器
9. 交流双速电梯属于 B ，电梯起、制动舒适感较差。
A．无级调速 B．有级调速 C．调压调速 D. 变频调速
10. 相同材料做成的导线，直径越大，电阻 A 。
A．越小 B．越大 C.与直径无关
11. D 系统是由操作装置，位置显示装置、控制屏、平层装置、选层器等组成。
A．曳引 B．重量平衡 C．电力电力拖动 D．电气控制
12. 动力电路的绝缘电阻应大于  D   MΩ。
A、0.25       B、0.20            C、0.30        D、0.5
13．电梯极限开关应在轿厢或对重 B 起作用。
A．超越平层位置 B．接触缓冲器之前 C．冲项或蹲底时
14．为了防止电梯门在关闭过程中夹住乘客，所以一般在电梯轿门上装
有 C 保护装置。
A．层门自闭 B．门锁及门连锁 C．安全触板及光幕
15. 可编程序控制器是指 D 。
A．CPU B．ROM C．IGBT D．PLC
16. 所有电梯电气设备的金属外壳均应有易于识别的接地端，其接地电阻值不应大于    B  。
A. 10Ω       B. 4Ω          C. 5Ω         D. 8Ω
17. 电梯工作时电压波动应不大于   A  。
A.±7％      B. ±10％      C. ±5％     D. ±3％
18.轿厢应有自动再充电的紧急照明电源，在正常照明的电源中断的情况下，它能至少供1W灯泡用电 A h。
A．1 B．2 C．3 D．4
19.电梯的主开关不应切断 A 的供电电路。
A. 电梯井道照明 B. 电气安全回路 C. 层站显示装置 D. 开门机
20.“零、地分开”应理解为 C 始终分开。
A.零线；中性线N；  B.零线；相线；
C.中性线N；保护线PE； D.中性线N；相线；
21.轿厢内应急灯是在   D    时自动亮起。
A.超载；  B.电梯出现故障；C.电梯关不上门；D.电梯电源断电。
22.电梯各控制回路原则上 A
A.不允许短接;  B.允许短接;  C.允许拆掉;  D.不允许拆掉
23. B V以下的电压为安全电压。
A．12 B.36 C.48 D.56
24.电气控制系统故障，电梯只能下行，不能上行，不可能的原因是 C 。
A．上行方向继电器失效 B.下行方向继电器故障
C．安全回路故障 D.上行方向回路故障
25.防越程保护装置按顺序依次由 C 开关、 D 开关和 A 开关组成。
A.极限 B.急停 C.强迫换速 D. 限位
26．发现电梯突然失控“溜车”、“下坠”时，正确的做法是 C 。
A．快速从层门跳出逃生 B．帮助乘客跳出轿厢逃生
C．在轿厢内等待
27．每台电梯应单独装设主电源开关，该开关不应切断 A 电路。
A．轿厢照明和通风 B．电梯主回路电源 C．控制 D．安全回路
28．为防止电梯高速冲顶或蹲底，及时降低电梯速度，电梯设置了 D 开关。
A．机房急停 B．轿内急停 C．极限 D．强迫换速
29. A 就是把交流电变成直流电。
A．整流 B．逆变 C.变压
30. 接地电阻测量时，仪表的P应接极 A ，E应接被测 B ，C应接 C 极。
A.电压 B.接地体 C.电流
三、 判断
1. 相线与相线之间的电压称为相电压。（χ）
2. 将直流电变换为交流电的过程称为逆变。（√）
3. 轿厢照明和通风电路的电源可由相应的主开关出线端获得。（χ）
4. 轿厢越程，致使限位开关动作时，切断总电源，电梯停止运行。（χ）
5. 变频器有交-交变频器和交-直-交变频器两种。（√）
6. VVVF电梯是指交流双速电梯。（ ╳ ）
7. 在机房轿顶底坑设置的停止开关应为红色、双稳态且能防止误操作。（√ ）
8. 在电阻的串联电路中流过各电阻的电流及各电阻两端的电压均相等。( x )
9. 供电电源错相，可能导致电梯交流电动机过热或烧毁（×)
10. 强迫换速开关工作后，只有经过专业维修人员调整后，电梯才能恢复运行。( x )
11. 交流变频变压调速电梯平层误差过大时，应调整制动器的制动力矩。（ × )
12、端站限位开关作时，电梯上、下两个方向均不能运行。（ χ ）
13、在电梯机房线槽内的拐角处要垫橡胶板等软物。（ √ ）
14、万用表可以用来测量交直流电压、电流以及线路的绝缘电阻。（ χ ）
15、短接层门联锁开关后使电梯运行，是电梯维修中经常使用的故障判断方法。（ × ）
16、变频调速电梯检查相序保护时，可只检查断相保护，不必检查错相保护。（ √ ）
17、金属线槽、管连接处应设明显的跨接保护线。(√)
18、限位开关和极限开关可以用自动复位的开关，但不能用磁开关。（√ ）
19、动力线路和安全回路的绝缘电阻＞0.5MΩ；其他照明、控制、信号等电路＞0.25 MΩ。（√ ）
20、安全触点的动作应由断路装置使其可靠的断开，甚至两触点熔接在一起也要断开。（√）
21.必须在轿顶、底坑和滑轮间设停止开关，停止开关应为红色，符合安全触点要求，应能防止误动作释放，并有明显的工作位置标记。（√）
22. 接地线应可靠安全，易于识别，用规定的黄/绿双色线。 （√）
23. 根据GB7588-2003《电梯制造与安装安全规范》规定，层门电气联锁是电气安全装置，因此层门的电气联锁的电气触点应是安全触点。（√）
24. 在电阻的并联电路中流过各电阻的电流及各电阻两端的电压均相等。( x )
25、在同一供电系统中，是不允许一台设备保护接零，另一台设备保护接地的。（√ ）
26、门锁的电气触点是验证锁紧状态的重要安全装置，普通的行程开关和微动开关是不允许用的。（ √ ）
27、变频变压控制的电梯，断相、错相保护功能均应有效。( × )
28、兆欧表是用来测量交、直流电压、电流和绝缘电阻的仪表。（ × ）
29、电梯各控制回路是允许短接 。（ × ）
30. 三相异步电动机均由定子和转子两大部分组成。( √ )
31. 在电梯机房中，每台电梯都应单独装设一个能切断该台电梯电路的主开关。该开关整定容量应稍大于所有电路的总容量，并具有切断电梯正常使用情况下最小电流的能力。 ( x )
32. 根据GB7588-2003《电梯制造与安装安全规范》规定，极限开关动作后，只有经过专职人员调整，电梯才能恢复运行。根据这条规定，判断下列说法是否正确：极限开关的型式必须是不能自动复位的。 （×）
33. 电梯门安全电路的导线由于工作电流很小，故用0.5mm2以下的电线即可。（×）
四、 简答
1. 什么是直流电？什么是交流电？
答：直流电；大小和方向不随时间变化的电压、电流。
交流电：大小和方向随时间作周期性变化变化的电压、电流。
2. 电梯有哪些电气安全保护装置？
答：1）错断相保护；2）过载保护和短路保护；3）停止开关；4）门联锁；
5）超载保护；6）检修运行；7）强迫换速开关；8）限位开关；9）极限开关；10）慢速移动轿厢装置；11）超速保护；12）断绳保护；13）防夹安全保护；
3. 安全继电器JY回路中串联有哪些开关触点？
答：安全钳动作开关；缓冲器复位开关；相序继电器触点；机房、轿顶、底坑急停开关；极限开关；超速开关；断绳开关。
4.. 电梯常用的制动方式有哪几种？通常在失电后对慢速绕组中的两相绕组通以直流电的制动方式属于哪一种？
答：有能耗制动、回馈制动、反接制动三种；
通常在失电后对慢速绕组中的两相绕组通以直流电的制动方式是能耗制动。
5、电梯调试前的电气检查内容有哪些？
答：1）测电源电压波动值应不大于±7%。
2）查接线是否有错接、漏接或虚接。
3）查各熔丝的容量是否合适。
4）安全装置是否可靠。
6、对极限、限位、减速开关碰铁和碰轮的安装要求？
答：1）撞弓边缘与碰轮边缘应有5㎜的间隙。
2）碰轮与撞弓接触后，应有压缩余量。
3）碰轮与撞弓接触或脱离，开关迅速接通或复位。
4）撞弓表面应平整，垂直度偏差为总长度的1/1000，最大偏差不大于3㎜。
7. 国家标准对电梯使用的急停开关有何要求？
答：⑴急停开关应为双稳态。
⑵急停开关应符合安全触点的规定。
⑶急停开关具有自锁作用。（防误动作）
⑷红色
8.简述标准对电梯供电电源的要求。
答：（1）每台电梯单独供给电源
（2）多台电梯供用一个机房时，应有区分标识
（3）电源主开关能安全切断正常使用情况下的最大电流
（4）轿厢照明、通风、井道和机房照明、插座的单相电源开关，不受主电源开关影响，并应有标识。
主电源线按三相五线制敷设或按TN-C-S系统处理
9、电梯不能关门操作的原因主要有哪些？
答：操作盘关门按钮损坏；外呼按钮不复位；操作盘开门按钮不复位；安全触板开关损坏；光电保护装置对位偏离；超载开关动作；电梯故障安全保护功能的保护状态；
10、在电梯安装中常用的电气检测仪器有哪些（不少于3种），并简述其用途。
答：（1）万用表-测交直流电压、电流、电阻。
（2）钳形电流表-不断开电路测交流电流；
（3）绝缘电阻测试仪-测绝缘电阻；
（4）接地电阻测试仪-接地装置的接地电阻。
11、简述电梯运行中突然停车的原因？
答：a.停电或断电。
b.总保险丝熔断或开关跳闸。
c.门刀碰门轮，使门锁回路断开。
d.安全回路有开关动作。
e.安全钳动作。
12、进入机房的电源零线与接地线应始终分开。说明对这一条款的理解？
答：零线指供电系统中的工作零N，它是220V电路使用的，接地线系指供电系统中的保护零线PE，它是接于电设备金属外壳，始终分开是指从供电变压器起到用电设备为止，工作零线N与保护零线PE不能重合。供电电源必须是三相五线制供电，即TN-S供电系统。
13.GB7588-2003《电梯制造与安装安全规范》规定，零线和接地线应始终分开。
（1）规定中零线指什么？用途是什么？
（2）接地线指的是什么？用途是什么？
（3）“始终”是什么意思？
答：（1）零线指供电电源的工作零线，用途是220V电源用，它不许再接地。
（2）接地线指供电电源的保护零线，用途是接电气设备外壳用，它不允许做220V电源用。
（3）从供电变压器开始，到电梯电气设备为止，工作零线和保护零线始终分开。
14. 为什么在同一供电系统中，不允许一台设备保护接地，另一台保护接零？
答：在同一供电系统中，一台设备保护接零，另一台设备保护接地，当人触及两台设备时，接零保护的设备漏电或中性点偏移，电流可通过人体进入接地系统而触电，由此不允许在同一系统中一台设备保护接零，另一台设备保护接地。
15、电梯使用的急停开关有何要求？
答：① 急停开关应为双稳态。
② 急停开关应符合安全触点的规定。
③ 急停开关具有自锁作用。（防误动作）
④ 红色
16、日常维修中遇到的，造成电梯不能关门操作的常见原因主要有哪些？
答：操作盘关门按钮损坏；外呼按钮不复位；操作盘开门按钮不复位；安全触板开关损坏；光电保护装置对位偏离；超载开关动作；电梯故障安全保护功能的保护状态；
