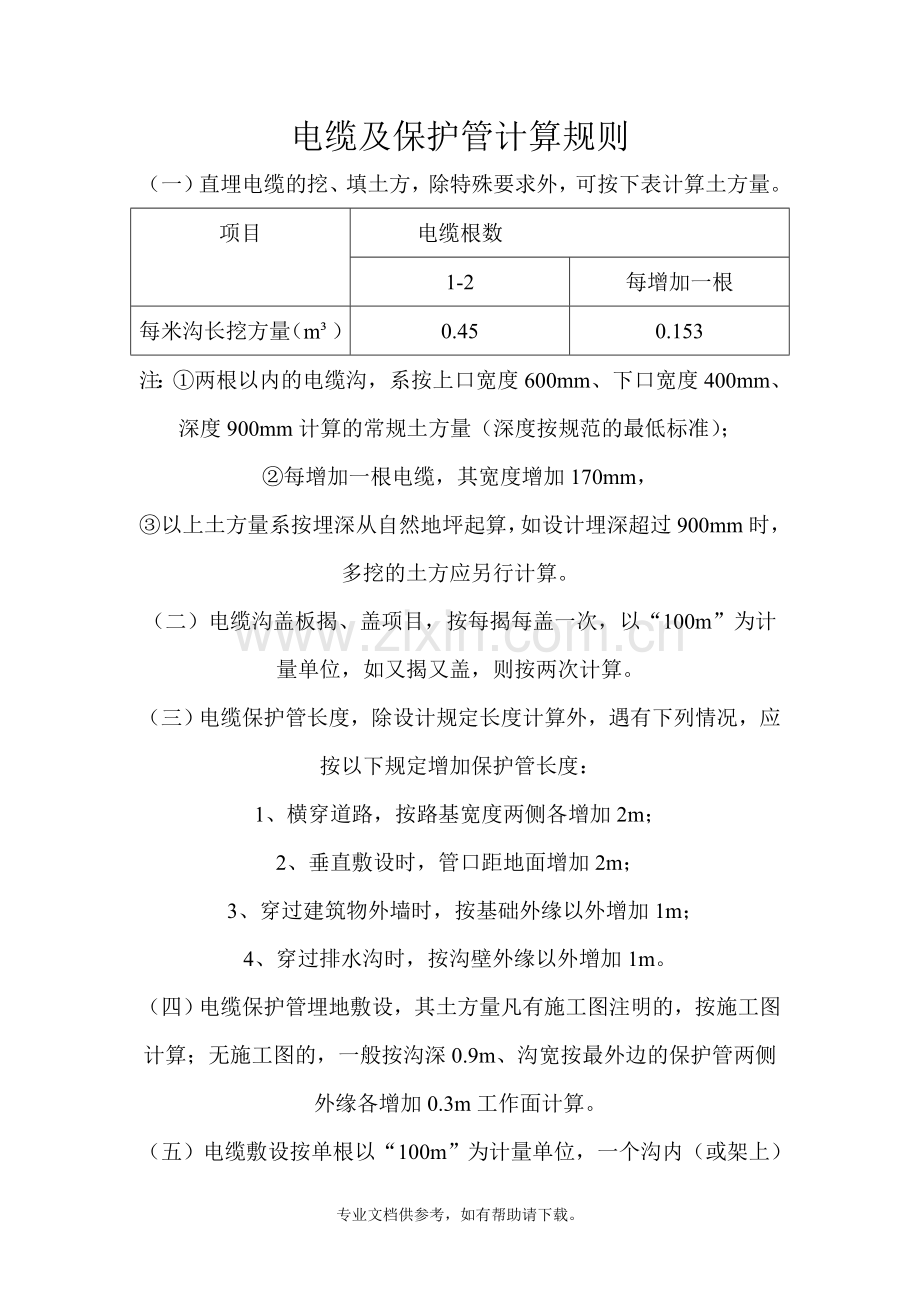

电缆及保护管计算规则
（一）直埋电缆的挖、填土方，除特殊要求外，可按下表计算土方量。
项目
电缆根数

1-2
每增加一根
每米沟长挖方量（m³）
0.45
0.153
注：①两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm计算的常规土方量（深度按规范的最低标准）；
②每增加一根电缆，其宽度增加170mm，
③以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方应另行计算。
（二）电缆沟盖板揭、盖项目，按每揭每盖一次，以“100m”为计量单位，如又揭又盖，则按两次计算。
（三）电缆保护管长度，除设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：
1、横穿道路，按路基宽度两侧各增加2m；
2、垂直敷设时，管口距地面增加2m；
3、穿过建筑物外墙时，按基础外缘以外增加1m；
4、穿过排水沟时，按沟壁外缘以外增加1m。
（四）电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧外缘各增加0.3m工作面计算。
（五）电缆敷设按单根以“100m”为计量单位，一个沟内（或架上）敷设三根各长100m的电缆，应按300m计算，以此类推。
（六）电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表规定增加附加长度。
电缆敷设的附加长度
序号

项目
预留长度
（附加）
说明
1
电缆敷设迟度、波形弯度、交叉
2.5％
按电缆全长计算
2
电缆进入建筑物
2.0m
按规定最小值
3
电缆进入沟内或吊架时引上（下）预留
1.5m
按规定最小值
4
变电所进线、出线
1.5m
按规定最小值
5
电力电缆终端头
1.5m
检修余量最小值
6
电缆中间接头盒
两端各留2.0m
检修余量最小值
7
电缆进控制、保护屏及模拟盘等
高+宽
按盘面尺寸
8
高压开关柜及低压配电盘、箱
2.0m
盘下进出线
9
电缆至电动机
0.5m
从电机接线盒算起
10
厂用变压器
0.5m
从地坪算起
11
电缆绕过梁柱等增加长度
按实际计算
按被绕过的断面情况计算增加的长度
12
电梯电缆与电缆架固定点
没处0.5m
按规范最小值
注：电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内，即：电缆工程量=施工图用量+附加及预留长度。
（七）电缆终端头及中间头均以个为单位。电力电缆和控制电缆均按一根电缆有两个终端头考虑。中间电缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计算（或按平均250m一个中间头考虑）。
（八）桥架安装，以10m为计量单位。
（九）钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的长度。
