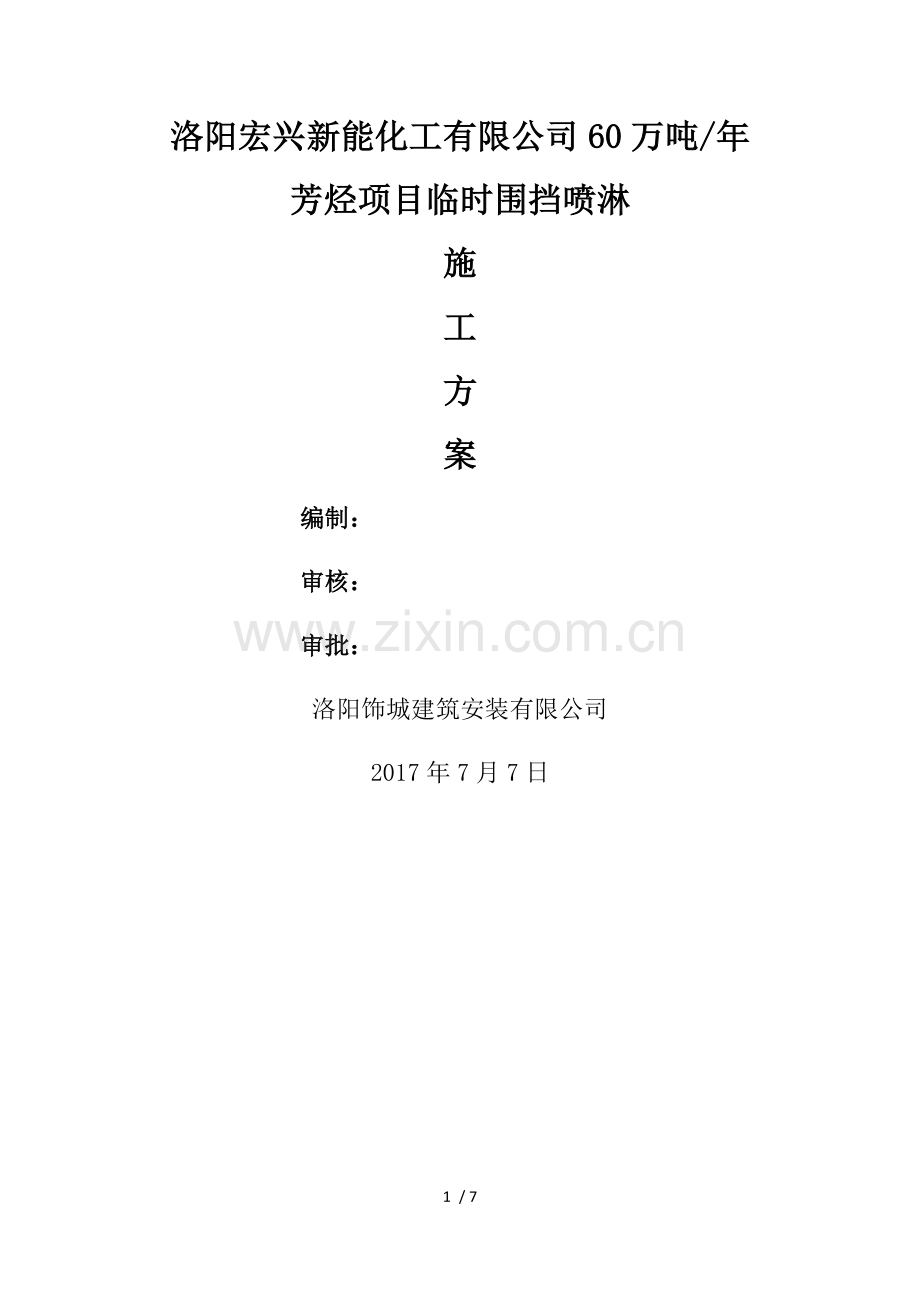

洛阳宏兴新能化工有限公司60万吨/年
芳烃项目临时围挡喷淋
施
工
方
案
编制：
审核：
审批：
洛阳饰城建筑安装有限公司
2017年7月7日
7 / 7
.

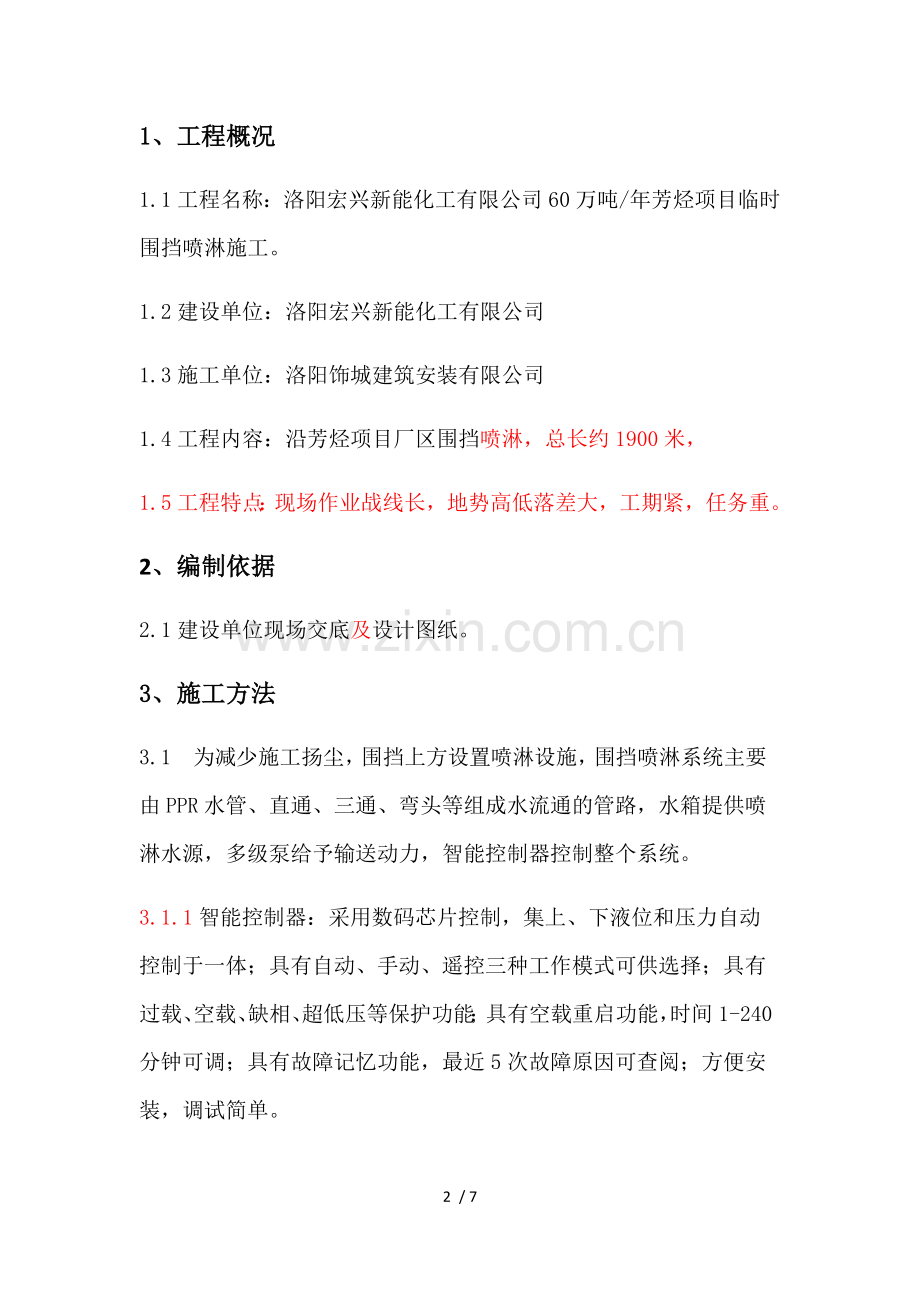

1、工程概况
1.1工程名称：洛阳宏兴新能化工有限公司60万吨/年芳烃项目临时围挡喷淋施工。
1.2建设单位：洛阳宏兴新能化工有限公司
1.3施工单位：洛阳饰城建筑安装有限公司
1.4工程内容：沿芳烃项目厂区围挡喷淋，总长约1900米，
1.5工程特点：现场作业战线长，地势高低落差大，工期紧，任务重。
2、编制依据
2.1建设单位现场交底及设计图纸。
3、 施工方法
3.1 为减少施工扬尘，围挡上方设置喷淋设施，围挡喷淋系统主要由PPR水管、直通、三通、弯头等组成水流通的管路，水箱提供喷淋水源，多级泵给予输送动力，智能控制器控制整个系统。
3.1.1智能控制器：采用数码芯片控制，集上、下液位和压力自动控制于一体；具有自动、手动、遥控三种工作模式可供选择；具有过载、空载、缺相、超低压等保护功能；具有空载重启功能，时间1-240分钟可调；具有故障记忆功能，最近5次故障原因可查阅；方便安装，调试简单。
3.1.2多级泵：启动前需向泵内注满水；启动时需打开出水阀门，减轻电机启动负荷，避免烧毁电机；当泵使用压力降低后，可减少泵体和泵盖间纸垫数量，调节压力过高会烧毁电机。
3.1.3水箱：水箱内装有自动水位控制阀，当水箱内水位不足时，开关打开自动补充水源；当水位到达一定高度时，控制阀自动关闭，停止补水。
3.2建筑工地围挡喷淋系统设备参数
流量：6m³/h
扬程：160m
功率：7.5kw
转速：2900r/min
频率：50Hz
电压：380V
电流：15A
3.3安装环境要求
使用温度：-10℃至40℃
湿度：相对湿度不大于90%
海拔高度：不超过2000米
探头线耐温：105℃
3.4施工顺序
3.4.1施工材料、设备进场前，对材料、设备进行自检，自检合格后报建设单位检查。
3.4.2施工前，组织施工人员进行技术、安全交底，形成书面文件，履行签字手续。
3.4.3管路铺设：喷淋总开关设置在起点，管线用卡扣固定在围挡上，主管道用热熔连接，每隔4米处设置一个喷雾管，管顶端安装一个喷嘴（可根据实际需要设置喷雾管之间的距离）。
3.4.4水泵安装：首先将水泵用螺丝固定在支架上并找平、找正，等将遮雨棚等配套管线设备安装完毕后，接通电源进行试运行。
3.4.5智能控制器具有良好的防水设置，固定在围挡上。
3.4.6最后将各种控制器互相连接，调试合格后即可投入使用。
3.5建筑工地围挡喷淋系统安装注意事项
1、水泵：
A、启动前必须向水泵内注满水！
B、启动时必须打开出水阀门，减轻电机起动负荷，避免烧毁电机！
2、控制器：
A、将控制器、固定在围挡上，打开接线盒，按标签提示接好电源和水泵！
B、根据需求按照说明书上的图接好线。接线时注意探头线不能短路，不能挨着水池壁；延长讯号线时（建议延长讯号线的截面积不大于0.75mm2），请用防水胶布包完整！
4、 组织、质量保证措施
4.1组织保障措施：设立项目部，安排技术素质好、有类似工程施工经验的管理人员及工人投入施工；组织专人负责采购工作，做到材料按时按量供应，杜绝由材料供应短缺而影响施工的现象发生。
项目经理

项目负责人

施工班组

4.2质量保证措施：
4.2.1加强采购物资的质量控制，严把质量、数量、品种、规格验收关。
4.2.2严格做好施工的”自检、专检、交接检“。
4.2.3加强成品保护
5. 施工安全保证措施
5.1施工作业区，对施工人员进行安全交底。
5.2施工机械使用前，操作人员严格执行检查制度；使用后做好设备保养。严禁对运行中机械设备进行维修、保养等作业。
5.3电气设备均符合《施工现场临时用电安全技术规范》(JC46-S8),电线（电缆）不随地拖拉，按规范要求铺设，严禁电线（电缆）表面有破损等不安全现象存在；电气设备的金属外壳均与专用保护零线相连接。
5.4施工完毕后要切断电源。
5.5现场施工人员戴安全帽、穿工作服，禁止穿短裤、拖鞋进行施工。
5.6特种作业人员持证上岗，严禁无证操作。
5.7现场钢材切割、焊接时，现场操作人员要佩戴防护用具。
5.8施工现场必须配备一名安全管理人员。
5.9夏季施工做好防暑降温，避免由于中暑而造成的安全事故。
6、文明施工措施
6.1各种材料堆放整齐、有序。
6.2施工完毕后，现场垃圾等清理干净。
6.3防止发电机等设备污油外漏。
7.施工进度表
