2010年6月金陵学院电子系高频电路期末试卷（B）

姓名： ___________________ 学号：___________________ 得分：___________

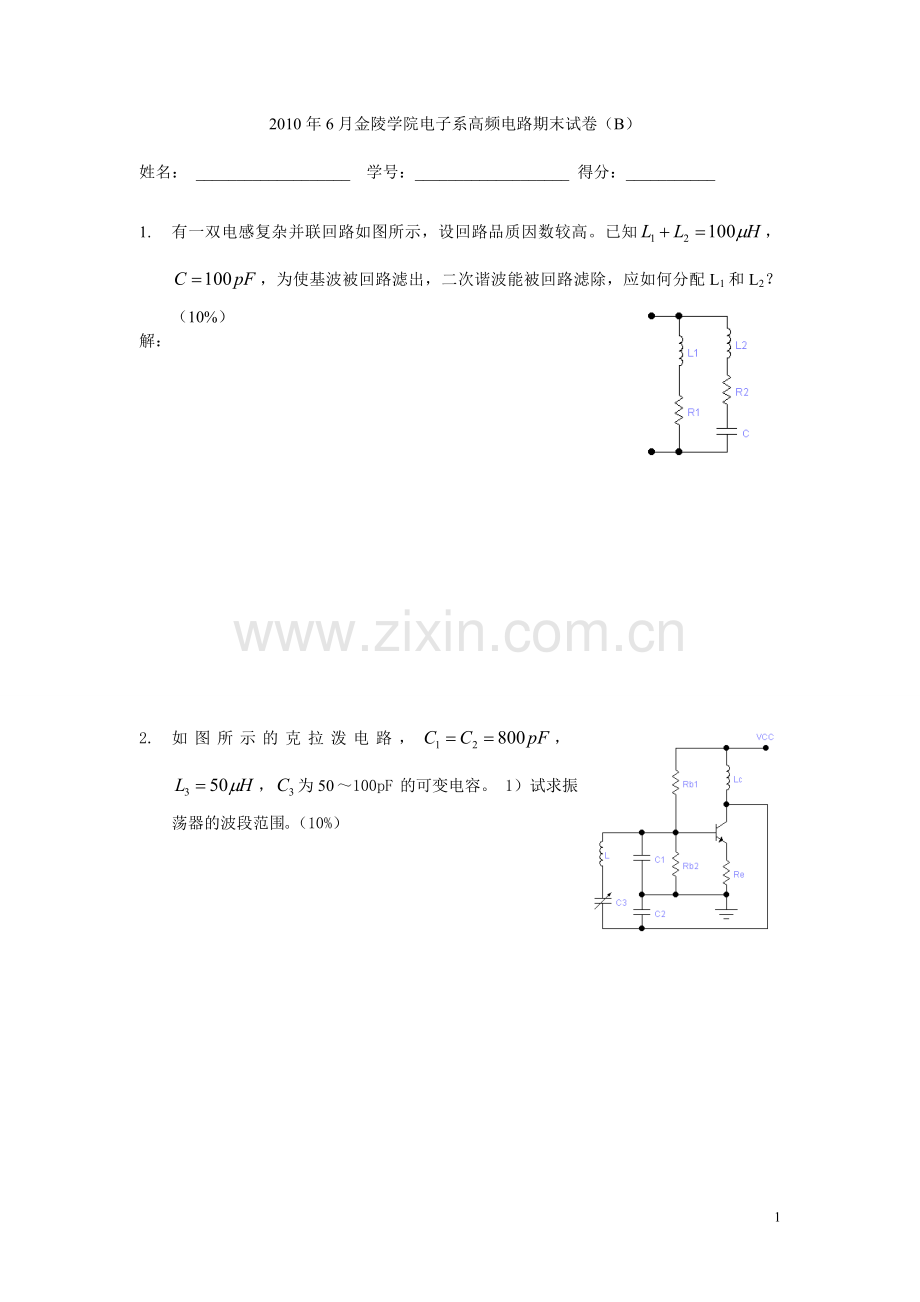

1. 有一双电感复杂并联回路如图所示，设回路品质因数较高。已知，，为使基波被回路滤出，二次谐波能被回路滤除，应如何分配L1和L2？（10%）
解：

2. 如图所示的克拉泼电路，，，为50～100pF的可变电容。 1）试求振荡器的波段范围。（10%）

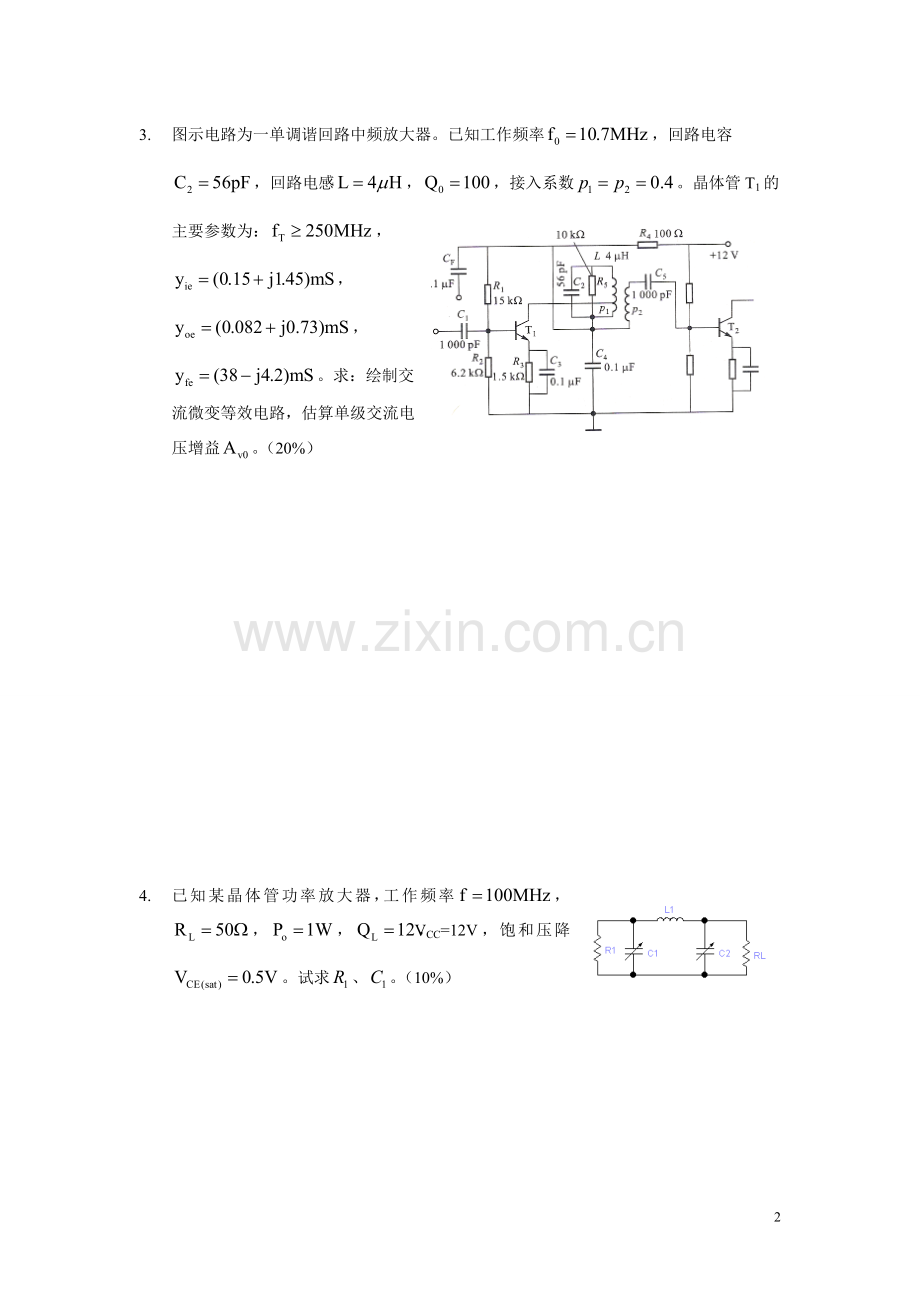

3. 图示电路为一单调谐回路中频放大器。已知工作频率，回路电容，回路电感，，接入系数。晶体管T1的主要参数为：， ，，。求：绘制交流微变等效电路，估算单级交流电压增益。（20%）

4. 已知某晶体管功率放大器，工作频率，，，，VCC=12V，饱和压降。试求、。（10%）

5. 载波振荡的频率为，振幅为；调制信号为单频正弦波，频率为，幅值为2V；最大频偏为。试分别写出调幅波和调相波的数学表达式。（10%）

6. 为了提高单边带发送的载波频率，用四个平衡混频器级联。在每一个平衡混频器的输出端都接有只取出相应的上边频的滤波器。设调制频率为5kHz，平衡混频器的载频依次为：，，，。试求最后的输出边频频率。（10%）

7. 锁相环调频电路的原理框图的示意图如图，试绘制示意图说明低通滤波器的幅频特性与调制信号的频谱的关系。（10%）

8. 某调频发射电路的原理图如图。1）试绘制其框图；2）试绘制其变容二极管调频电路的交流等效电路。（20%）
解：
9.
