北京科技大学计算机与通信工程学院《815数字电子》历年考研真题汇编.pdf

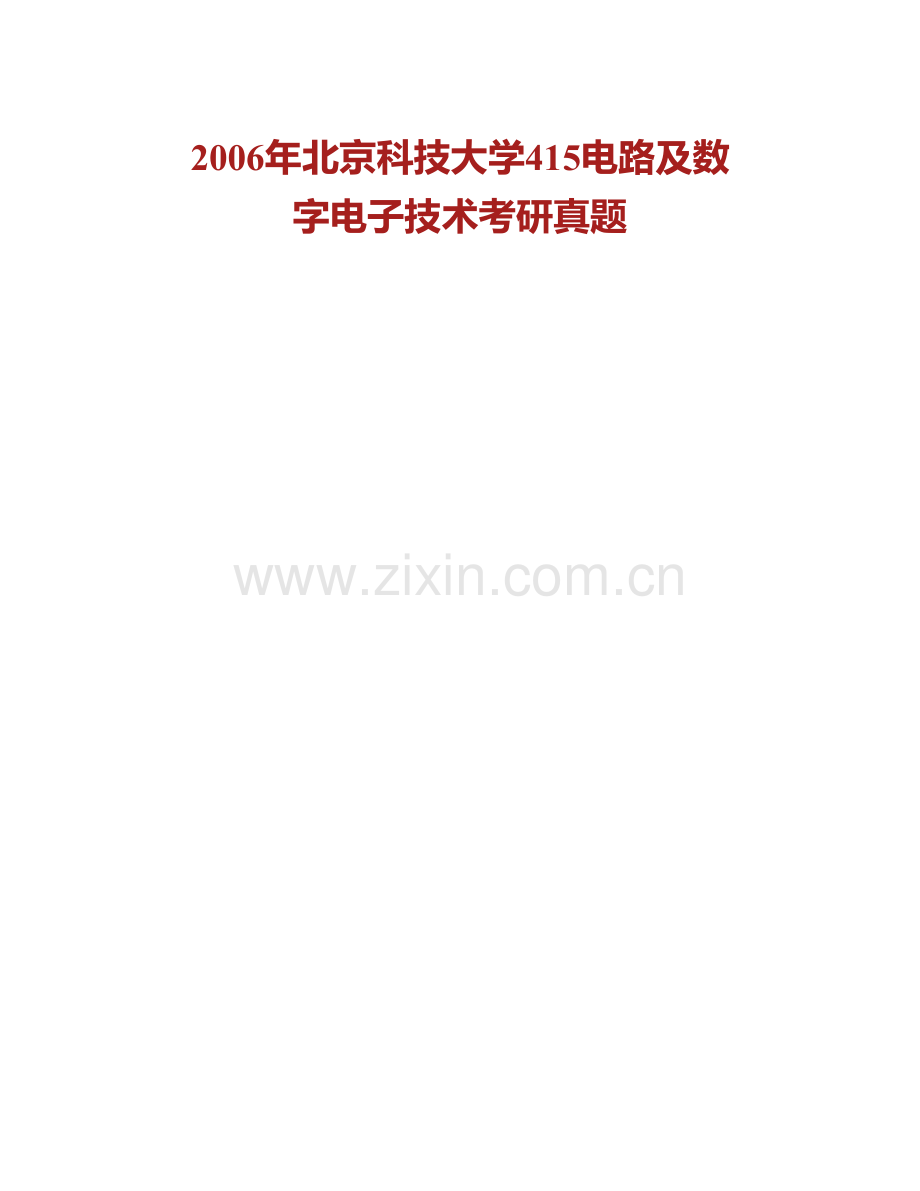

目录2006年北京科技大学415电路及数字电子技术考研真题2007年北京科技大学415电路及数字电子技术考研真题2008年北京科技大学815电路及数字电子技术考研真题2009年北京科技大学815电路及数字电子技术考研真题2010年北京科技大学815电路及数字电子技术考研真题2011年北京科技大学815电路及数字电子技术考研真题2012年北京科技大学815电路与数字电子技术考研真题2013年北京科技大学815数字电子考研真题2014年北京科技大学815数字电子考研真题2006年北京科技大学415电路及数字电子技术考研真题2007年北京科技大学415电路及数字电子技术考研真题2008年北京科技大学815电路及数字电子技术考研真题一、试求图1所示电路中a、b两端的等效电阻。（10分）图1二、求图2所示电路中的I0，I1，I2，I3，I4，I5，Ubd和Ucd。（20分）图2三、电路如图3所示，求ab以左电路的诺顿等效电路。（15分）图3四、电路如图4所示，开关S原来闭合且已达到稳态，试用拉普拉斯变换法求S打开后电路中电流及两个电感元件上电压的瞬时值表达式。（15分）图4五、在图5所示电路中，已知：US5V，C0.2F，R1R23，R32。开关S原来在“A”位置，电路处于稳态，t0时刻开关S由“A”切换到“B”，试求开关闭合后电容上的电压uC（t）。（15分）图5六、求图6所示二端口的Y参数。（15分）图6七、图7所示电路中的仪表为交流电流表，其仪表所指示的读数为电流的有效值，其中电流表A1的读数为5A，电流表A2的读数为20A，电流表A3的读数为25A。求电流表A和A4的读数。（15分）图7八、在图8电路中，已知R15，L12mH，C5F，外加电压u100sin5000tV，试求：（1）电路中电流i的瞬时值表达式；（2）各元件上电压的瞬时值表达式；（3）画出电流及各元件上电压的向量图。（15分）图8九、对称三相电路如图9所示，已知：Z（6.4j4.8），Z1（3j4），对称线电压uAB380sin（1000t30）V。求负载端线电压uAB和线电流iA的瞬时值表达式。（15分）图9十、用卡诺图法化简如下逻辑函数：其中约束条件为：CD0。（10分）十一、大教室能容两个班学生，小教师能容一个班学生。为了节电，若有一个班学生自习，则开小教室的灯；两个班自习，则开大教室灯；三个班自习，则两个教室均开灯。试写出三个班是否自习和两个教室是否开灯的逻辑关系，并画出用最少“与非门”实现大教室是否开灯的逻辑控制电路（设每个与非门最大输入变量个数为4）。（15分）十二、试画出图10所示电路中Q2、Q1、Q0随输入脉冲CP变化的波形图（假设Q2Q1Q0的初始状态为000）并分析电路的逻辑功能，其中CP的波形如下图所示。（20分）图102009年北京科技大学815电路及数字电子技术考研真题2010年北京科技大学815电路及数字电子技术考研真题2011年北京科技大学815电路及数字电子技术考研真题2012年北京科技大学815电路与数字电子技术考研真题2013年北京科技大学815数字电子考研真题2014年北京科技大学815数字电子考研真题
