中、小学生铁床制作标准细则.doc

中、小学生铁床制作标准细则

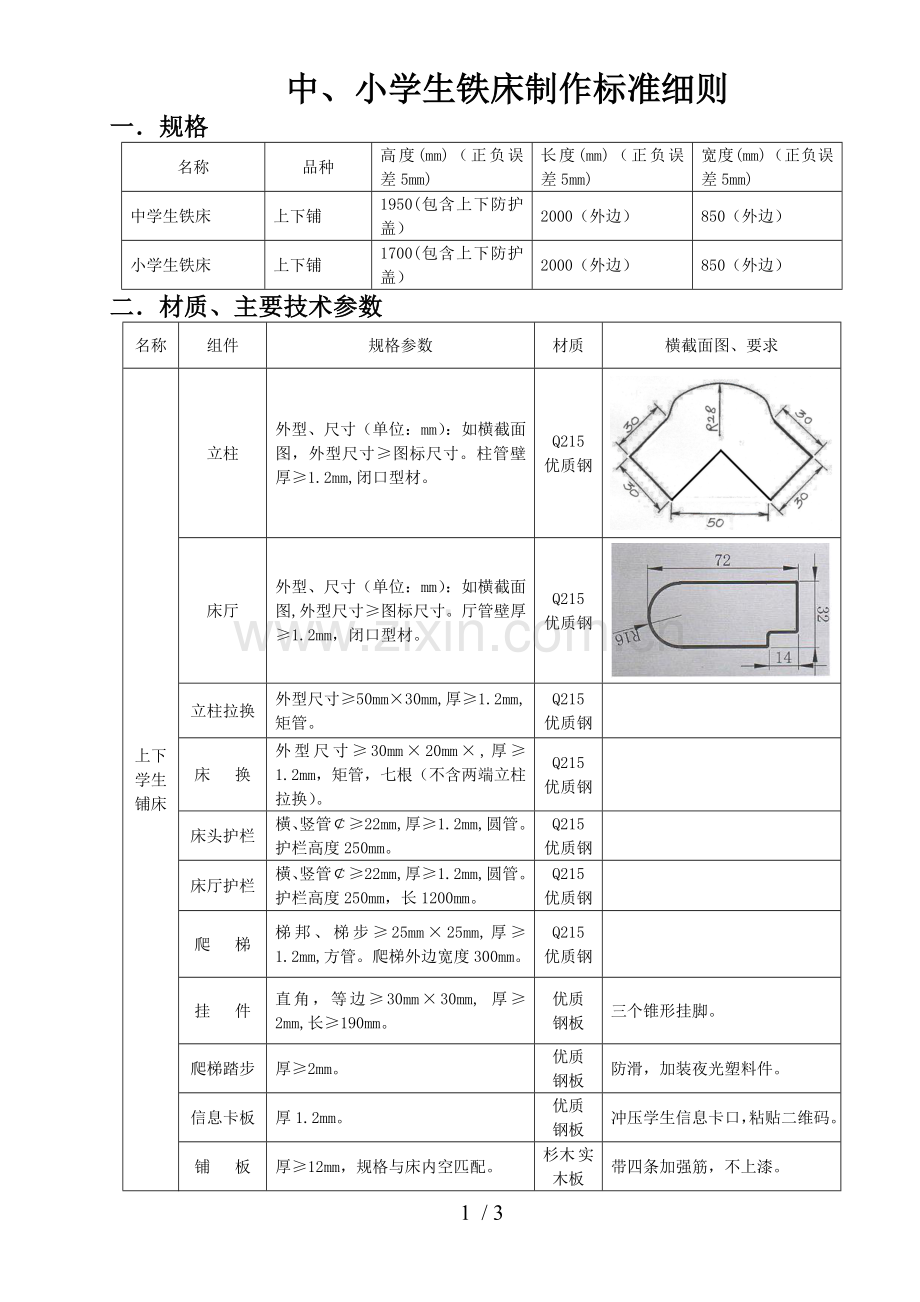

一．规格
名称
品种
高度(mm)（正负误差5mm)
长度(mm)（正负误差5mm)
宽度(mm)（正负误差5mm)
中学生铁床
上下铺
1950(包含上下防护盖）
2000（外边）
850（外边）
小学生铁床
上下铺
1700(包含上下防护盖）
2000（外边）
850（外边）
二．材质、主要技术参数
名称
组件
规格参数
材质
横截面图、要求
上下学生铺床
立柱
外型、尺寸（单位：mm）：如横截面图，外型尺寸≥图标尺寸。柱管壁厚≥1.2mm,闭口型材。
Q215 优质钢

床厅
外型、尺寸（单位：mm）：如横截面图, 外型尺寸≥图标尺寸。厅管壁厚≥1.2mm，闭口型材。
Q215 优质钢

立柱拉换
外型尺寸≥50mm×30mm,厚≥1.2mm,矩管。
Q215 优质钢

床 换
外型尺寸≥30mm×20mm×,厚≥1.2mm，矩管，七根（不含两端立柱拉换）。
Q215 优质钢

床头护栏
橫、竖管￠≥22mm,厚≥1.2mm,圆管。护栏高度250mm。
Q215 优质钢

床厅护栏
橫、竖管￠≥22mm,厚≥1.2mm,圆管。护栏高度250mm，长1200mm。
Q215 优质钢

爬 梯
梯邦、梯步≥25mm×25mm,厚≥1.2mm,方管。爬梯外边宽度300mm。
Q215 优质钢

挂 件
直角，等边≥30mm×30mm, 厚≥2mm,长≥190mm。
优质 钢板
三个锥形挂脚。
爬梯踏步
厚≥2mm。
优质 钢板
防滑，加装夜光塑料件。
信息卡板
厚1.2mm。
优质 钢板
冲压学生信息卡口，粘贴二维码。　
铺 板
厚≥12mm，规格与床内空匹配。
杉木 实木板
带四条加强筋，不上漆。
三．学生床成品图样
1．中学生床：

2．小学生床：

四．其他要求
1．颜色：床灰白色，铺板杉木自然本色。
2．金属表面喷涂层：表面经打砂、除油、除锈后进行环氧聚脂固体粉末高压恒温静电喷塑。
3．焊接：所有金属件焊接部位均采用二氧化碳保护焊满焊 (“大西洋”镀铜焊丝，焊接无灰渣、气孔、焊瘤，无脱焊、虚焊、焊穿、错位), 精细打磨，光洁平整。执行《金属家具通用技术条件》(GB/T 3325-2008)标准。

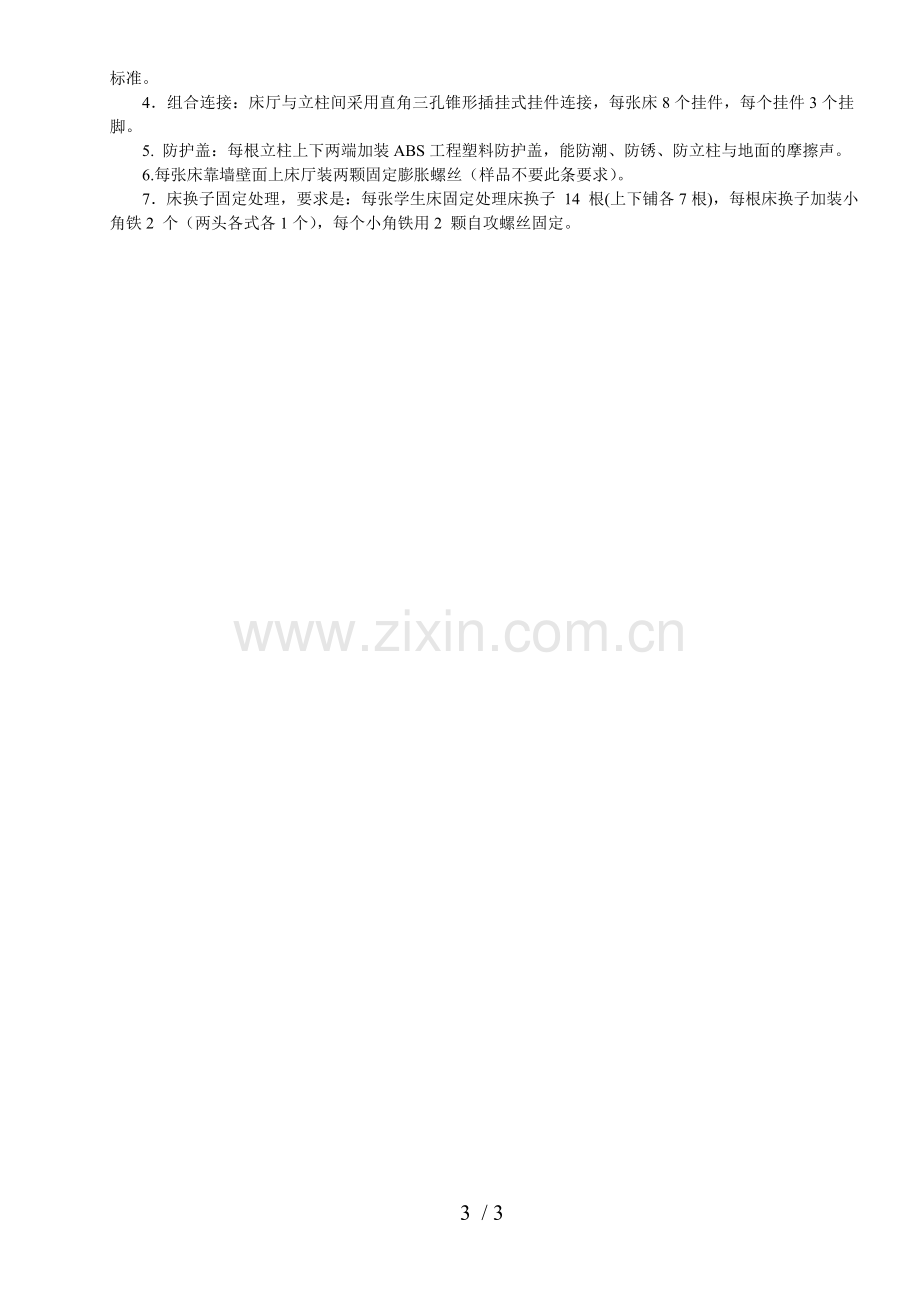

4．组合连接：床厅与立柱间采用直角三孔锥形插挂式挂件连接，每张床8个挂件，每个挂件3个挂脚。
5. 防护盖：每根立柱上下两端加装ABS工程塑料防护盖，能防潮、防锈、防立柱与地面的摩擦声。
6.每张床靠墙壁面上床厅装两颗固定膨胀螺丝（样品不要此条要求）。
7．床换子固定处理，要求是：每张学生床固定处理床换子 14 根(上下铺各7根)，每根床换子加装小角铁2 个（两头各式各1个），每个小角铁用2 颗自攻螺丝固定。
3 / 3
