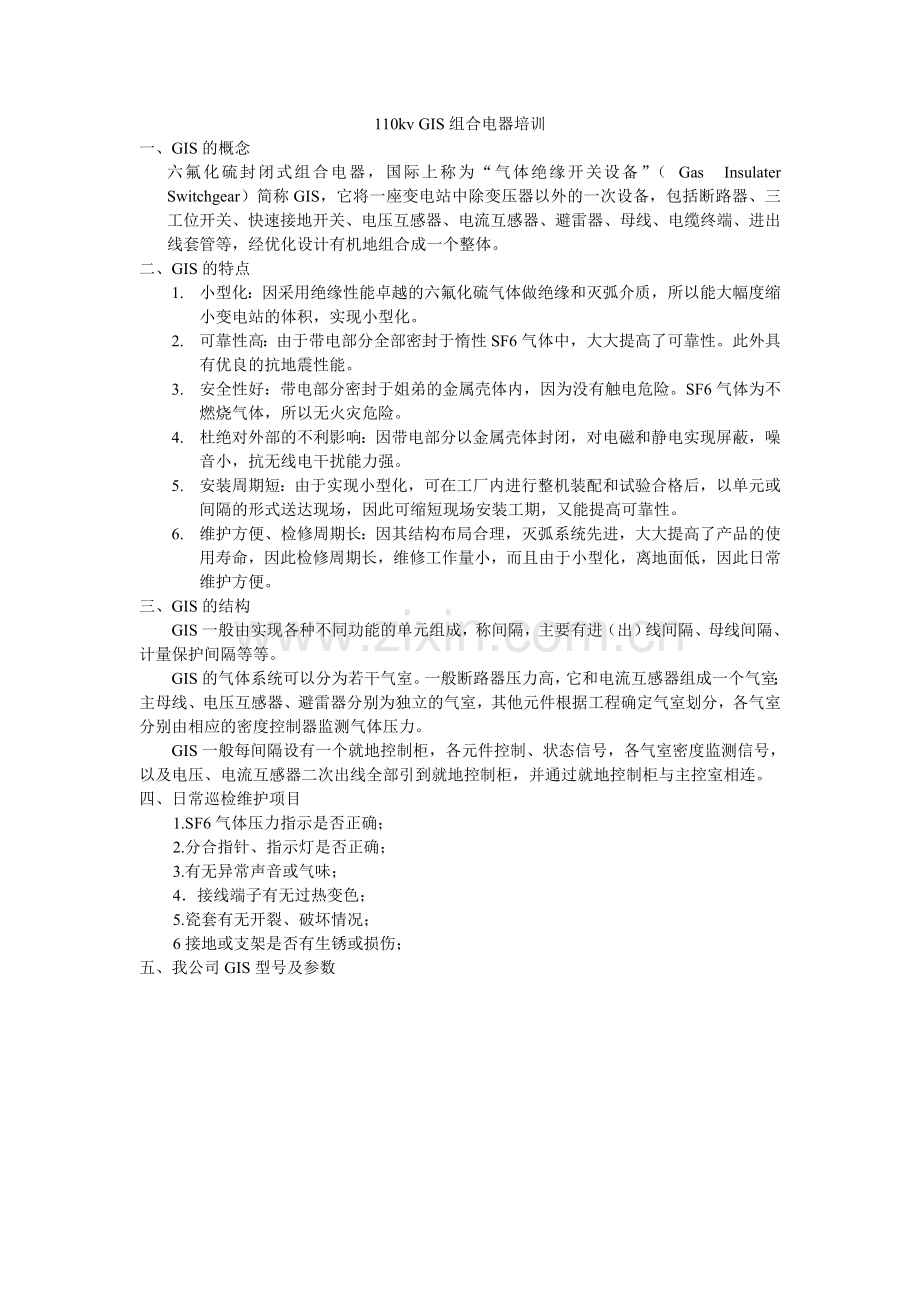

110kv GIS组合电器培训
一、 GIS的概念
六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”（ Gas Insulater Switchgear）简称GIS，它将一座变电站中除变压器以外的一次设备，包括断路器、三工位开关、快速接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。
二、 GIS的特点
1. 小型化：因采用绝缘性能卓越的六氟化硫气体做绝缘和灭弧介质，所以能大幅度缩小变电站的体积，实现小型化。
2. 可靠性高：由于带电部分全部密封于惰性SF6气体中，大大提高了可靠性。此外具有优良的抗地震性能。
3. 安全性好：带电部分密封于姐弟的金属壳体内，因为没有触电危险。SF6气体为不燃烧气体，所以无火灾危险。
4. 杜绝对外部的不利影响：因带电部分以金属壳体封闭，对电磁和静电实现屏蔽，噪音小，抗无线电干扰能力强。
5. 安装周期短：由于实现小型化，可在工厂内进行整机装配和试验合格后，以单元或间隔的形式送达现场，因此可缩短现场安装工期，又能提高可靠性。
6. 维护方便、检修周期长：因其结构布局合理，灭弧系统先进，大大提高了产品的使用寿命，因此检修周期长，维修工作量小，而且由于小型化，离地面低，因此日常维护方便。
三、 GIS的结构
GIS 一般由实现各种不同功能的单元组成，称间隔，主要有进（出）线间隔、母线间隔、计量保护间隔等等。
GIS的气体系统可以分为若干气室。一般断路器压力高，它和电流互感器组成一个气室；主母线、电压互感器、避雷器分别为独立的气室，其他元件根据工程确定气室划分，各气室分别由相应的密度控制器监测气体压力。
GIS一般每间隔设有一个就地控制柜，各元件控制、状态信号，各气室密度监测信号，以及电压、电流互感器二次出线全部引到就地控制柜，并通过就地控制柜与主控室相连。
四、日常巡检维护项目
1.SF6气体压力指示是否正确；
2.分合指针、指示灯是否正确；
3.有无异常声音或气味；
4．接线端子有无过热变色；
5.瓷套有无开裂、破坏情况；
6接地或支架是否有生锈或损伤；

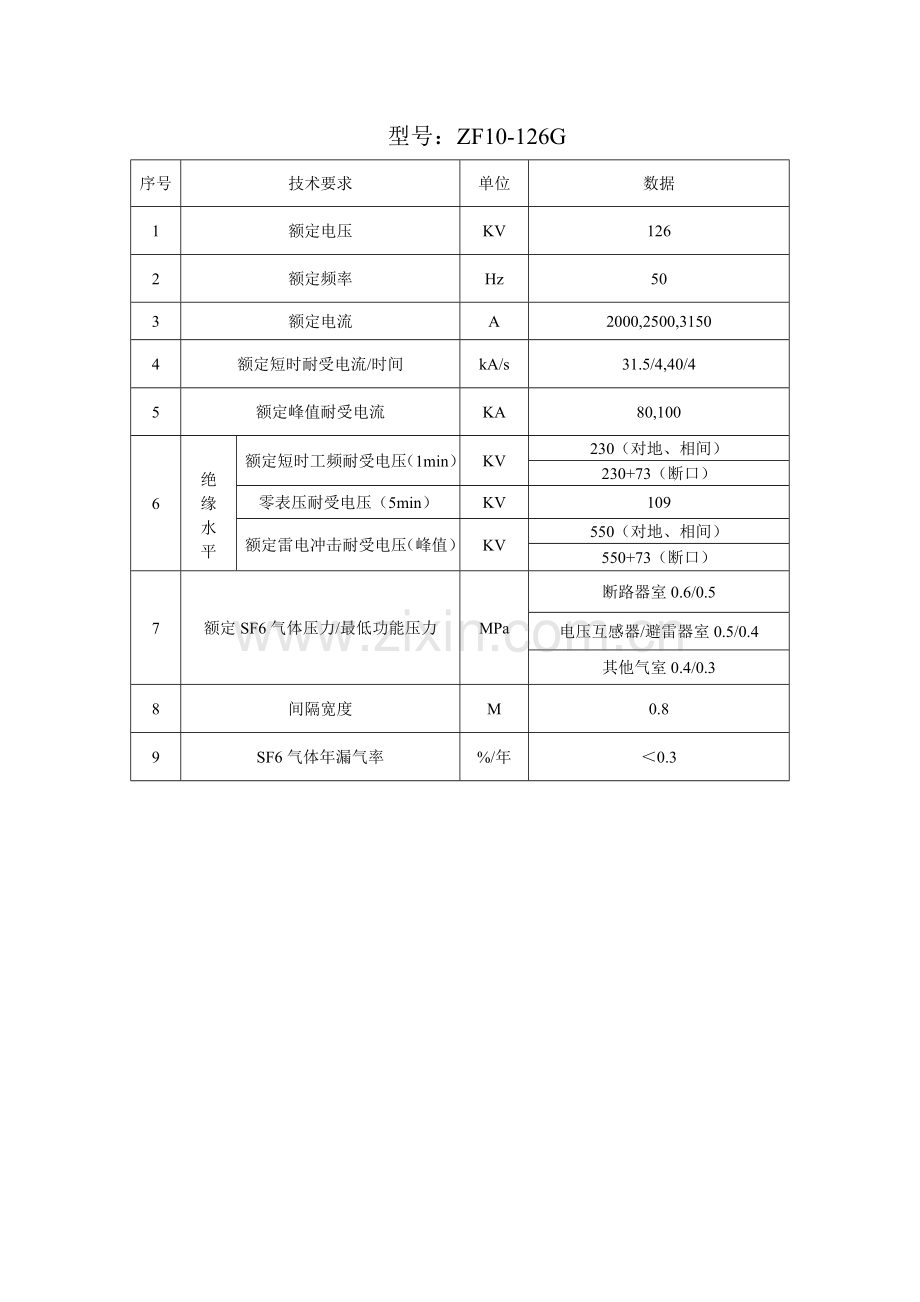

五、我公司GIS型号及参数

型号：ZF10-126G
序号
技术要求
单位
数据
1
额定电压
KV
126
2
额定频率
Hz
50
3
额定电流
A
2000,2500,3150
4
额定短时耐受电流/时间
kA/s
31.5/4,40/4
5
额定峰值耐受电流
KA
80,100
6

绝
缘
水
平
额定短时工频耐受电压（1min）
KV
230（对地、相间）
230+73（断口）
零表压耐受电压（5min）
KV
109
额定雷电冲击耐受电压（峰值）
KV
550（对地、相间）
550+73（断口）
7
额定SF6气体压力/最低功能压力
MPa
断路器室0.6/0.5
电压互感器/避雷器室0.5/0.4
其他气室0.4/0.3
8
间隔宽度
M
0.8
9
SF6气体年漏气率
%/年
＜0.3
