汽车速度里程表的设计论文.doc

上传人:可**** 文档编号:3050665 上传时间:2024-06-14 格式:DOC 页数:27 大小:298.50KB 下载积分:10 金币
下载 相关 举报

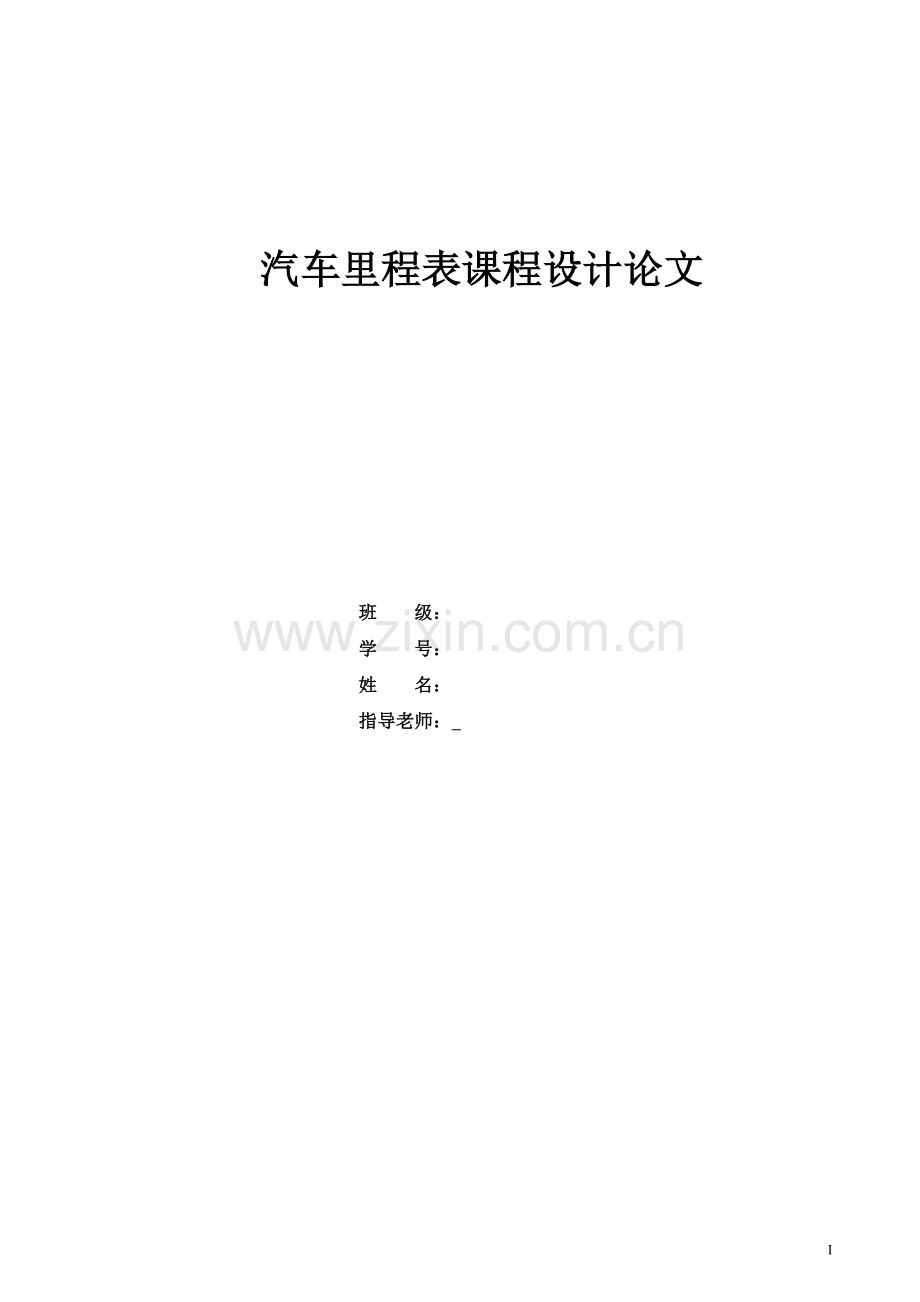

汽车速度里程表的设计论文.doc_第1页
第1页 / 共27页

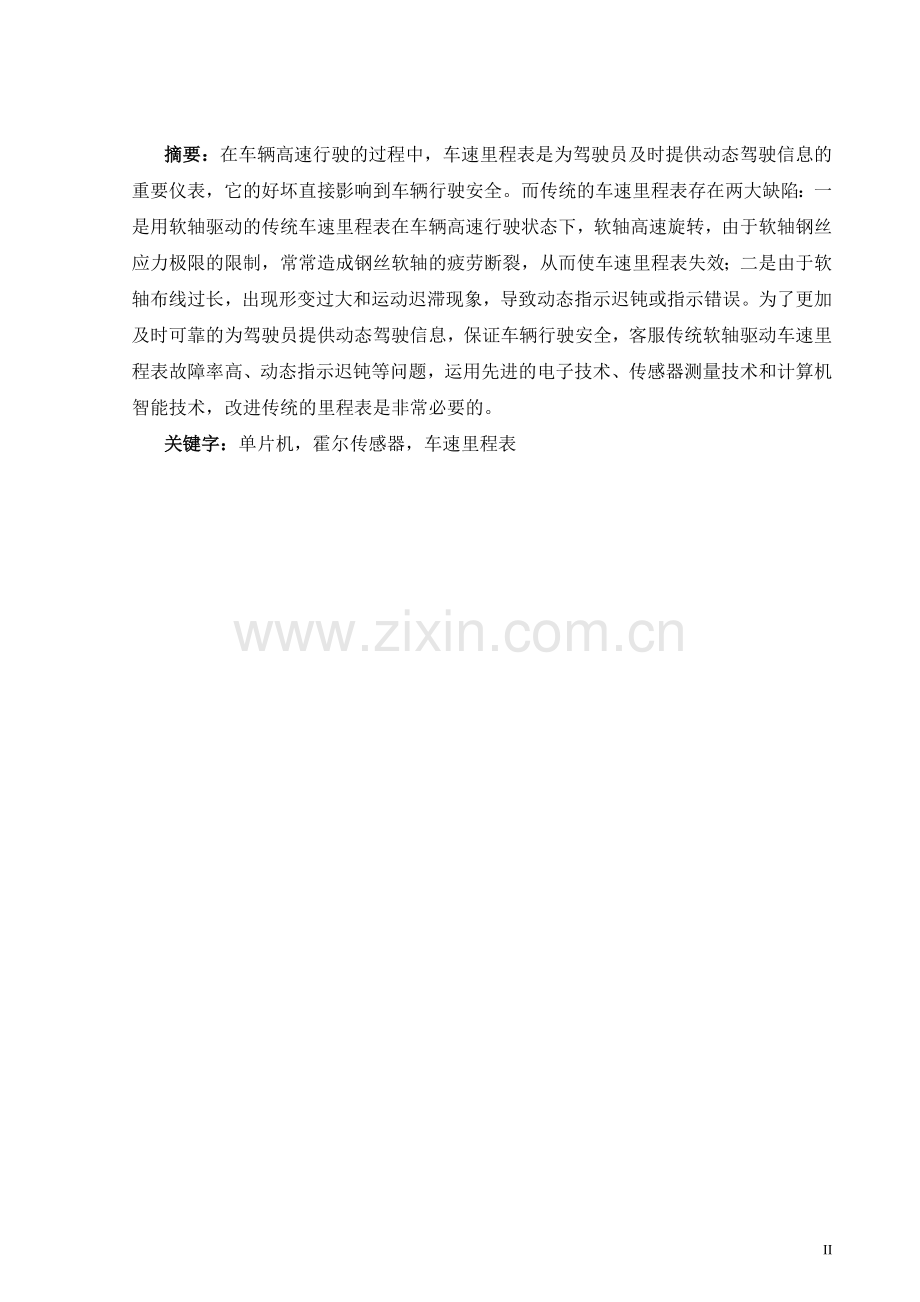

汽车速度里程表的设计论文.doc_第2页
第2页 / 共27页


点击查看更多>>
资源描述
汽车里程表课程设计论文 班 级: 学 号: 姓 名: 指导老师: 摘要:在车辆高速行驶的过程中,车速里程表是为驾驶员及时提供动态驾驶信息的重要仪表,它的好坏直接影响到车辆行驶安全。而传统的车速里程表存在两大缺陷:一是用软轴驱动的传统车速里程表在车辆高速行驶状态下,软轴高速旋转,由于软轴钢丝应力极限的限制,常常造成钢丝软轴的疲劳断裂,从而使车速里程表失效;二是由于软轴布线过长,出现形变过大和运动迟滞现象,导致动态指示迟钝或指示错误。为了更加及时可靠的为驾驶员提供动态驾驶信息,保证车辆行驶安全,客服传统软轴驱动车速里程表故障率高、动态指示迟钝等问题,运用先进的电子技术、传感器测量技术和计算机智能技术,改进传统的里程表是非常必要的。 关键字:单片机,霍尔传感器,车速里程表 II 目 录 前 言 1 一 任务设计 2 二 功能扩展 3 三 设计电路 5 3.1 转速测量原理 5 3.2 实验电路设计 6 四 控制方法 8 4.1 汽车速度控制 8 4.2 速度、里程记录控制 10 4.3 速度、里程显示控制 10 五 程序代码 12 六 设计中的问题 23 七 设计总结 23 前 言 汽车是现代生活中不可或缺的一种重要交通工具,传统的指针式里程表伴随着汽车的诞生就一直为人们喜爱,不过,新生事物不会因传统的存在而停止它前进的步伐。数码科技在今天已渗透到工业,农业,民用等产品的点点滴滴。新概念的车速里程表最直观的变化就是用大屏幕的液晶取代指针式表盘,直接用数字显示速度和里程,以及其他一些诸如油耗、时钟、环境温度等参数,直观的呈现给使用者。同时,它还具有成本低廉,显示清晰,稳定可靠等优点。 由于微处理机体积小,可以把它做到产品的内部,取代老式机械零件,缩小产品体积,增强功能,实现智能化。因此被广泛地用在智能产品中。Intel公司的MCS-51系列单片机近年来得到了广泛流行。本文即介绍一种基于ES8086芯片的汽车速度与里程表的设计和实现。 本设计ES8086的运算和控制功能,采用串口液晶显示模块实时显示所测汽车的速度和里程设计方案。由于使用了7段数码管显示模块,以及高效快速算法,因而可在节约系统资源和简化程序设计的基础上保证测量精度和系统实时性。本文先对里程表设计中所需设备作详细介绍,再对设计中存在的问题进行了说明,对硬件部分和软件部分的设计和实现作认真的分析。 一 任务设计 本实验的设计任务是基于试验仪系统中8253,七段LED数码管以及键盘等电路设计一个汽车运动模拟系统,要求如下: (1) 利用键盘模拟汽车运动控制 (2) 速度有档可调 (3) 七段LED显示汽车速度和里程 1. 根据要求得出系统流程图如下 开始 汽车启动控制 速度档位调整 (速度加减控制) 里程记录 速度、里程显示 (七段LED) 刹车控制 结束 图1-1 系统流程图 2. 8253简介: 8253内部有三个计数器,分别称为计数器0、计数器1和计数器2,他们的机构完全相同。每个计数器的输入和输出都决定于设置在控制寄存器中的控制字,互相之间工作完全独立。每个计数器通过三个引脚和外部联系,一个为时钟输入端CLK,一个为门控信号输入端GATE,另一个为输出端OUT。每个计数器内部有一个8位的控制寄存器,还有一个16位的计数初值寄存器CR、一个计数执行部件CE和一个输出锁存器OL。 执行部件实际上是一个16位的减法计数器,它的起始值就是初值寄存器的值,而初始值寄存器的值是通过程序设置的。输出锁存器的值是通过程序设置的。输出锁存器OL用来锁存计数执行部件CE的内容,从而使CPU可以对此进行读操作。顺便提一下,CR、CE和OL都是16位寄存器,但是也可以作8位寄存器来用。 图1-2 8253 二 功能扩展 经过对本课题的分析,发现可以用直流电机来模拟汽车运动,如此便可以通过对直流电机的控制来模拟汽车运动控制。其中可以通过对直流电机的测速来获得“汽车速度”,通过对直流电机输入电压进而来控制电机转速,以此实现对汽车速度变档的模拟。 通过光电开关来测量电机转速,在这里简单说明测度。 霍耳效应:1879年E.H. 霍尔发现,如果对位于磁场(B)中的导体(d)施加一个电压(v),该磁场的方向垂直于所施加电压的方向,那么则在既与磁场垂直又和所施加电流方向垂直的方向上会产生另一个电压(UH),人们将这个电压叫做霍尔电压,产生这种现象被称为霍尔效应。 霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。当带电粒子(电子或空穴)被约束在固体材料中,这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的积累,从而形成附加的横向电场。通有电流I 的金属或半导体板置于磁感强度为B 的均匀磁场中,磁场的方向和电流方向垂直,在金属板的第三对表面间就显示出横向电势差 U H 的现象称为霍耳效应。U H 就称为霍耳电势差。实验测定,霍耳电势差的大小和电流I 及磁感强度B成正比,而与板的厚度d 成反比。 霍尔转速传感器: 霍尔转速传感器的外形图和与磁场的作用关系如图2.1-1所示。磁场由磁钢提供,所以霍尔传感器和磁钢需要配对使用。霍尔传感器检测转速示意图如图2-2所示。在非磁材料的圆盘边上粘贴一块磁钢,霍尔传感器固定在圆盘外缘附近。圆盘每转动一圈,霍尔传感器便输出一个脉冲。通过单片机测量产生脉冲的频率就可以得出圆盘的转速。 霍尔电流传感器本身已经存在滤波电路,输出无须再加装滤波,可直接供单片机的0~5V的 AD采集或直接送到单片机的中断输入引脚,信号非常稳定,而且抗干扰能力很强。霍尔电流传感器反应速度一般在7微妙,所以不用考虑单片机循环判断的时间。若在圆盘上贴上多块磁钢,则圆盘每转一圈,输出的脉冲信号将相应增加,单位时间内测到的脉冲数将增多,测出的转速也将更加精细。 图2-1 霍尔转速传感器的外形图 图2-2 霍尔传感器检测转速示意图 该设计能实时地将所测的速度显示出来,同时也能够累计显示总里程数。该速度里程表能将传感器输入到芯片的脉冲信号的宽度(传感器将车速转变成相应宽度的脉冲信号)实时地测量出来,然后通过单片机计算出速度和里程,再将所得的数据存储到串口数据存储器,并由串口液晶显示模块实时显示出所测速度。本设计用两个按键来控制显示速度或里程。考虑到信号的衰减、干扰等影响,在信号送入单片机前应对其进行放大整形,然后再输入到单片机进行测速。单片机利用定时器T0的控制功能测出输入信号的周期后,再利用单片机的算术运算功能将周期转换成速度,同时每秒钟进行一次里程累计,从而计算出总里程。最后将得出的速度、里程值存储在E2PROM中,并根据两个按键的选择情况来显示速度或里程。为了方便计算要显示数据值的段码,可再将其转换成压缩的BCD码,然后通过查表将要显示的数据值中每一位的压缩BCD码转换成8段码送到显示缓冲区,最后经串口送至液晶显示模块以显示所测的速度或里程。 三 设计电路 3.1 转速测量原理 本转速测量实验采用反射式光电开关,通过计数转盘通断光电开关产生的脉冲,计算出转速 (1) 反射式光开关工作原理:光电开关发射光,射到测量物体上,如果强反射,如图1,光电开关接收到反射回来的光,则产生高电平1;弱反射,如图2,光电开关接收不到反射回来的光,则产生弱电平0。 (2) 实验方法:本实验转速测量用的转盘在下表面做成如图3样子的转盘,白部分为强反射区,黑部分为弱反射区,转盘每转一圈,产生4个脉冲,每1/4秒计数出脉冲数,即得到每秒的转速。(演示程序中,LED显示的是每秒钟转速) 图1 强反射 图2 弱反射 图3转盘 图3-1 测速元件 3.2 实验电路设计 主机连线说明: B3区:CS、A0 —— A3区:CS1、A0 B3区:INT、INTA —— ES8688:INTR、INTA C5区:CS、A0、A1 —— A3区:CS2、A0、A1 C5区:GATE0、GATE1 —— C1区:VCC C5区:CLK0 —— B2区:31250Hz C5区:CLK1 —— B2区:1M C5区:OUT0 —— B3区:IR0 F3区:CS —— A3区:CS3 F3区:OUT —— E2区:IN1 E2区:OUT1 —— F1区:CTRL F1区:REV —— B3区:IR7 E5区:CLK —— B2区:2M E5区:CS、A0 —— A3区:CS5、A0 E5区:A、B、C、D —— G5区:A、B、C、D 图3-2 霍尔传感器检测转速示意图 图3-3 LED显示模块电路图 图3-4 放光管电路原理图 JP65:发光管控制接口,0-灯亮,1-灯灭 图3-5 按键电路原理图 图3-6 开关电路原理图 JP74:按键控制接口;按下-0信号,松开-1信号 JP80:开关控制接口;闭合-0信号,断开-1信号 四 控制方法 整个程序的设计以STAR系列实验仪和PC机为平台,其中速度和里程的计算都采取了近似处理。本系统软件采用模块化设计方法。整个系统由初始化模块、电机转速控制模块、电机转向显示模块、频率测量模块、速度,里程显示模块其他功能模块组成。 4.1 汽车速度控制 汽车速度控制实际是对直流电机转速的控制,该模块由按键、8086和DAC0832数模变换芯片组成。通过键盘来调整直流电机的输入电压值,8086输入的数据输出到DAC0832数模变换芯片,通过数模变换,转换成实际的电压驱动直流电机。从而达到对电机转速的控制,进而模拟汽车速度控制。 可以通过对转速的控制来实现汽车启动、刹车以及加减档的控制: 1) 启动控制 实现汽车的启动即给汽车一个初始速度,如下实现: (按下按键0启动) Key0: CMP VOLTAGE,14H JNZ NT4 MOV AL,28H ;给予初始速度 JNB Key0_1 MOV AL,0FFH Key0_1: MOV VOLTAGE,AL CALL DAC0832 ; JMP Main2 2) 刹车控制 刹车是通过将电机转速降到0,如下实现: (按下按键0刹车) Key1: CMP AL,1 JA Key2 MOV AL,14H JNB Key1_1 MOV AL,0FFH ;最大 Key1_1: MOV VOLTAGE,AL CALL DAC0832 ;D/A JMP Main2 3) 加速控制 加速控制是通过将转速按一定值增加,如下实现: (按下按键2加速) Key2: CMP AL,2 JA Key3 CMP VOLTAGE,14H JE Main2 MOV AL,VoltageOffset ADD AL,VOLTAGE CMP AL,VOLTAGE JNB Key2_1 MOV AL,0FFH ;最大 Key2_1: MOV VOLTAGE,AL CALL DAC0832 ;D/A JMP Main2 4) 减速控制 (按下按键3加速) Key3: CMP AL,3 JA Key4 CMP VOLTAGE,14H JNA Main2 MOV AL,VOLTAGE SUB AL,VoltageOffset JNB Key3_1 XOR AL,AL ;最小 Key3_1: MOV VOLTAGE,AL CALL DAC0832 ;D/A JMP Main2 4.2 速度、里程记录控制 本设计中速度和里程是通过中断计时的方式来记录的。其中速度是可以通过键盘来改变,而且在每次中断的时候刷新。而通过每一秒的速度叠加就可以得到里程。 实现如下: INC halfsec ;记录里程 CMP halfsec,2 JNZ CountInt1 CMP VOLTAGE,14H JB NT3 MOV AL,MILE ADD AL,VOLTAGE SUB AL,14H MOV MILE,AL 4.3 速度、里程显示控制 本设计中速度和里程的数据由八位七段数码管显示模块显示,其中高4位中三位显示速度,第四位中三位显示里程。 --------------------------里程显示-------------------------- PUSH BX PUSH AX MOV AL,MILE ; MOV BL,1000 ; DIV BL ; MOV buffer+3,AL MOV BL,100 DIV BL MOV buffer+2,AL MOV AL,AH MOV AH,00H MOV BL,10 DIV BL MOV buffer+1,AL MOV buffer,AH ;--------------------------转测显示-------------------------- MOV AL,VOLTAGE ;给0832送的数据 ; PUSH AX MOV AH,00H CMP VOLTAGE,0 JNZ NT JMP NT2 NT: MOV BL,14H SUB AL,BL NT2: MOV BL,100 DIV BL MOV buffer+6,AL MOV AL,AH MOV AH,00H MOV BL,10 DIV BL MOV buffer+5,AL MOV buffer+4,AH ;MOV buffer,0 ;MOV buffer+1,0 ;MOV buffer+2,0 ; MOV buffer+3,10H MOV buffer+7,10H 五 程序代码 ;***************数据定义****************** .MODEL TINY EXTRN Display8:NEAR,SCAN_KEY:NEAR,GetKeyA:NEAR IO8259_0 EQU 0F000H IO8259_1 EQU 0F001H Con_8253 EQU 0E003H T0_8253 EQU 0E000H T1_8253 EQU 0E001H DA0832 EQU 0D000H VoltageOffset EQU 2 ;0832调整幅度 .STACK 200 .DATA buffer DB 8 DUP(0) ;显示缓冲区,8个字节 buffer1 DB 8 DUP(0) ;显示缓冲区,8个字节 VOLTAGE DB 0 ;转换电压数字量 Count DW 0 ;一秒转动次数 NowCount DW 0 ;当前计数值 kpTime DW 0 ;保存上一次采样时定时器的值 bNeedDisplay DB 0 ;需要刷新显示 halfsec DB 0 ;0.5秒计数 bFlash DB 0 ;设置时是否需要刷新 MILE DB 0 .CODE START: MOV AX,@DATA MOV DS,AX MOV ES,AX NOP MOV bNeedDisplay,1 ;显示初始值 MOV VOLTAGE,14H ;输入初始值 MOV Count,0 ;一秒转动次数 MOV NowCount,0 ;当前计数值 MOV kpTime,0 ;保存上一次采样时定时器的值 CALL DAC0832 ;初始D/A CALL Init8253 CALL Init8259 CALL WriIntver STI ;************* ********按键控制***************** MAIN: CALL GetKeyA ;按键扫描 JNB NT5 CMP AL,0 JA Key1 ;--------------------按下0键启动----------------- Key0: CMP VOLTAGE,14H JNZ NT4 MOV AL,28H JNB Key0_1 MOV AL,0FFH ;最大 Key0_1: MOV VOLTAGE,AL CALL DAC0832 ;D/A JMP Main2 ;--------------------1号键按下刹车----------------- Key1: CMP AL,1 JA Key2 MOV AL,14H JNB Key1_1 MOV AL,0FFH ;最大 Key1_1: MOV VOLTAGE,AL CALL DAC0832 ;D/A JMP Main2 ;--------------------2号键按下加速----------------- Key2: CMP AL,2 JA Key3 CMP VOLTAGE,14H JE Main2 MOV AL,VoltageOffset ADD AL,VOLTAGE CMP AL,VOLTAGE JNB Key2_1 MOV AL,0FFH ;最大 Key2_1: MOV VOLTAGE,AL CALL DAC0832 ;D/A JMP Main2 NT4: JMP MAIN NT5: JMP Main1 ;--------------------3号键按下减速----------------- Key3: CMP AL,3 JA Key4 CMP VOLTAGE,14H JNA Main2 MOV AL,VOLTAGE SUB AL,VoltageOffset JNB Key3_1 XOR AL,AL ;最小 Key3_1: MOV VOLTAGE,AL CALL DAC0832 ;D/A JMP Main2 ;--------------------4号键按下清零----------------- Key4: CMP AL,4 JA Main2 CMP VOLTAGE,14H JNE Main2 MOV MILE,0 ;MOV MILE,AL CALL DAC0832 ;D/A JMP Main2 Main1: CMP bNeedDisplay,0 JZ NT4 MOV bNeedDisplay,0 ;1s定时到刷新转速 Main2: CALL RateTest ;计算转速/显示 JMP MAIN ;循环进行实验内容介绍与测速功能测试 ;****************************显示***************************** RateTest: MOV AX,Count MOV BL,10 DIV BL CMP AL,0 JNZ RateTest1 MOV AL,10H ;高位为0,不需要显示 RateTest1: MOV buffer,AH MOV buffer+1,AL ;--------------------------里程显示-------------------------- PUSH BX PUSH AX MOV AL,MILE ; MOV BL,1000 ; DIV BL ; MOV buffer+3,AL MOV BL,100 DIV BL MOV buffer+2,AL MOV AL,AH MOV AH,00H MOV BL,10 DIV BL MOV buffer+1,AL MOV buffer,AH ;--------------------------转测显示-------------------------- MOV AL,VOLTAGE ;给0832送的数据 ; PUSH AX MOV AH,00H CMP VOLTAGE,0 JNZ NT JMP NT2 NT: MOV BL,14H SUB AL,BL NT2: MOV BL,100 DIV BL MOV buffer+6,AL MOV AL,AH MOV AH,00H MOV BL,10 DIV BL MOV buffer+5,AL MOV buffer+4,AH ;MOV buffer,0 ;MOV buffer+1,0 ;MOV buffer+2,0 ; MOV buffer+3,10H MOV buffer+7,10H LEA SI,buffer LEA DI,buffer1 MOV CX,8 REP MOVSB LEA SI,buffer CALL Display8 ;显示转换结果 POP AX POP BX AND AL,0FH MOV buffer+4,AL MOV AL,VOLTAGE AND AL,0F0H ROR AL,4 MOV buffer+5,AL MOV buffer+6,0 RET Timer0Int: PUSH AX PUSH DX INC halfsec ;记录里程 CMP halfsec,2 JNZ CountInt1 CMP VOLTAGE,14H JB NT3 MOV AL,MILE ADD AL,VOLTAGE SUB AL,14H MOV MILE,AL NT3: MOV bNeedDisplay,1 MOV halfsec,0 ;MOV bNeedDisplay,1 MOV AX,NowCount SHR AX,1 SHR AX,1 MOV Count,AX ;转一圈产生4个脉冲,Count=NowCount/4 MOV NowCount,0 MOV DX,IO8259_0 ;JMP Timer0Int2 MOV AL,20H OUT DX,AL POP DX POP AX IRET CountInt: PUSH AX PUSH DX MOV DX,Con_8253 MOV AL,40H OUT DX,AL ;锁存 MOV DX,T1_8253 IN AL,DX MOV AH,AL IN AL,DX XCHG AL,AH ;T1的当前值 XCHG AX,kpTime SUB AX,kpTime CMP AX,100 JB CountInt1 ;前后二次采样时间差小于100,判断是干扰 INC NowCount Timer0Int2: PUSH AX PUSH BX PUSH DX MOV AL,00H ADD AL,VOLTAGE MOV BL,100 DIV BL MOV buffer+2,AL MOV AL,AH MOV AH,00H MOV BL,10 DIV BL MOV buffer+1,AL MOV buffer,AH CMP AH,0 JB CountInt1 CountInt1: MOV DX,IO8259_0 MOV AL,20H OUT DX,AL POP DX POP AX IRET ;*****************************初始化************************** Init8253 PROC NEAR MOV DX,Con_8253 MOV AL,34H OUT DX,AL ;计数器T0设置在模式2状态,HEX计数 MOV DX,T0_8253 MOV AL,12H OUT DX,AL MOV AL,7AH OUT DX,AL ;CLK0=31250Hz,1s定时 MOV DX,Con_8253 MOV AL,74H OUT DX,AL ;计数器T1设置在模式2状态,HEX计数 MOV DX,T1_8253 MOV AL,0FFH OUT DX,AL MOV AL,0FFH OUT DX,AL ;作定时器使用 RET Init8253 ENDP Init8259 PROC NEAR MOV DX,IO8259_0 MOV AL,13H OUT DX,AL MOV DX,IO8259_1 MOV AL,08H OUT DX,AL MOV AL,09H OUT DX,AL MOV AL,0FCH OUT DX,AL RET Init8259 ENDP WriIntver PROC NEAR PUSH ES MOV AX,0 MOV ES,AX MOV DI,20H LEA AX,Timer0Int STOSW MOV AX,CS STOSW LEA AX,CountInt MOV DI,3CH STOSW MOV AX,CS STOSW POP ES RET WriIntver ENDP ;***********************数模转换************************ DAC0832 PROC NEAR MOV DX,DA0832 MOV AL,VOLTAGE OUT DX,AL RET DAC0832 ENDP END START 六 设计中的问题 1. 在实现里程表的设计时,对于速度和里程的控制不够灵活。比如里程无法根据 速度的变化来自行刷新,在经过对代码的调整后,将里程在每次中断的时候,把新的速度加载进去,再刷新里程显示。 2. 由于在进行设计的时候临近期末考试,所以时间非常紧张,在做设计的时候难 免心急有些功能实现的并不好,比如里程的显示上限比较小。 七 设计总结 这次课程设计实现了汽车模拟的基本功能,通过8253计时和8259中断控制实现了对“汽车”速度和里程的操作。更加深化了对这两个芯片认识和理解,基本掌握了8253和8359的运用。同时在对键盘控制和LED显示方面也有了自己的理解和看法。对于不同的操作,自己也能有一个清晰的想法,能够自己通过键盘来实现各种控制操作,还可已将其与七段数码管相联系。对我来说这是一个很大的提升。 然而,在实验中还是遇到不少的问题,有的自己能够解决,有的问题还没能够解决,所以这个课程设计还是有一些缺憾。不过在我看来,这只是一个开始,在以后的实践中我会用到这次设计中的经验,以此来让自己不断的完善和提升。 1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究 2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC(8)05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正(STR)调节器 7. 单片机控制的二级倒立摆系统的研究 8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究 11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO〈,2〉激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制 32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究 77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究 79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的μC/OS-Ⅱ的研究 82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机γ-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用 92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计 95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现 103. 基于MSP430单片机的数字化超声电源的研制 104. 基于
展开阅读全文

开通  VIP会员、SVIP会员  优惠大
下载10份以上建议开通VIP会员
下载20份以上建议开通SVIP会员


开通VIP      成为共赢上传

当前位置:首页 > 学术论文 > 其他

移动网页_全站_页脚广告1

关于我们      便捷服务       自信AI       AI导航        抽奖活动

©2010-2025 宁波自信网络信息技术有限公司  版权所有

客服电话:0574-28810668  投诉电话:18658249818

gongan.png浙公网安备33021202000488号

icp.png浙ICP备2021020529号-1  |  浙B2-20240490

关注我们 :微信公众号    抖音    微博    LOFTER

客服
