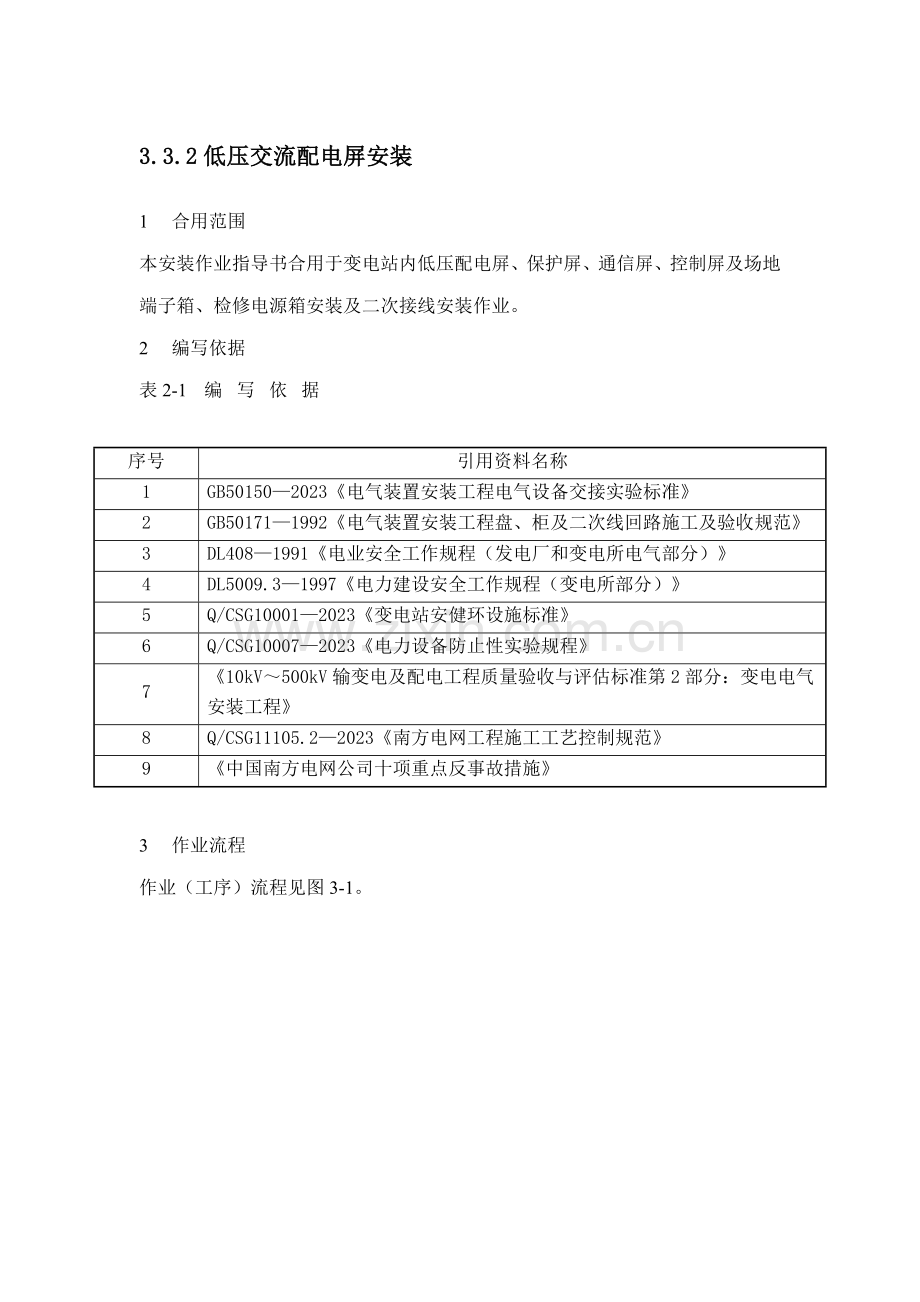

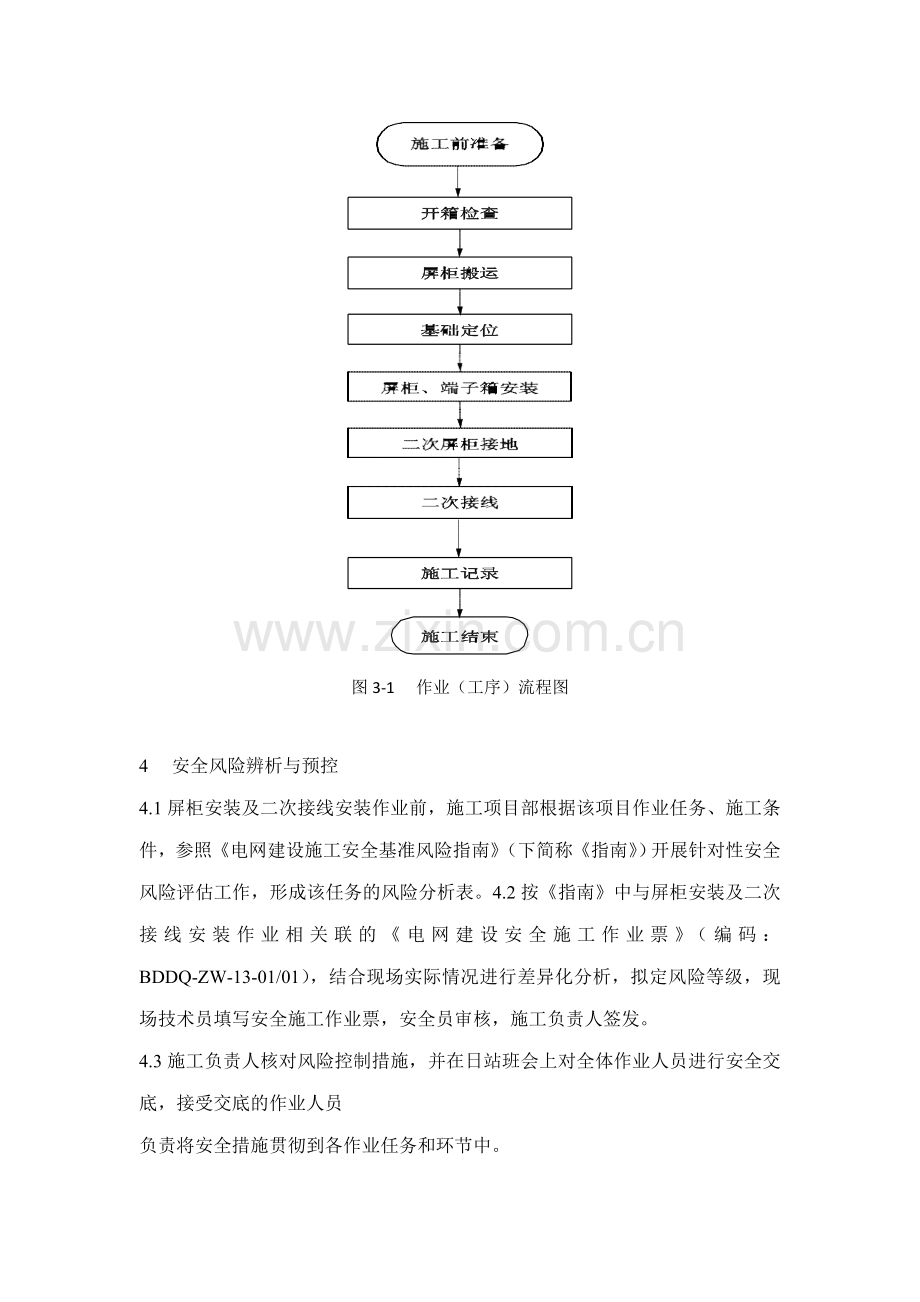

3.3.2低压交流配电屏安装1合用范围本安装作业指导书合用于变电站内低压配电屏、保护屏、通信屏、控制屏及场地端子箱、检修电源箱安装及二次接线安装作业。2编写依据表2-1编写依据序号引用资料名称1GB501502023电气装置安装工程电气设备交接实验标准2GB501711992电气装置安装工程盘、柜及二次线回路施工及验收规范3DL4081991电业安全工作规程（发电厂和变电所电气部分）4DL5009.31997电力建设安全工作规程（变电所部分）5Q/CSG100012023变电站安健环设施标准6Q/CSG100072023电力设备防止性实验规程710kV500kV输变电及配电工程质量验收与评估标准第2部分：变电电气安装工程8Q/CSG11105.22023南方电网工程施工工艺控制规范9中国南方电网公司十项重点反事故措施3作业流程作业（工序）流程见图3-1。图3-1作业（工序）流程图4安全风险辨析与预控4.1屏柜安装及二次接线安装作业前，施工项目部根据该项目作业任务、施工条件，参照电网建设施工安全基准风险指南（下简称指南）开展针对性安全风险评估工作，形成该任务的风险分析表。4.2按指南中与屏柜安装及二次接线安装作业相关联的电网建设安全施工作业票（编码：BDDQ-ZW-13-01/01），结合现场实际情况进行差异化分析，拟定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施贯彻到各作业任务和环节中。4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完毕后上交项目部保存备查。表4-1作业任务安全基准风险指南序号危害名称风险种类风险等级风险控制措施1无资质的人员进行特种作业设备破损可接受的风险由项目总工对特种作业人员资质进行审核，保证特种人员资质符合规定2关键工序不熟悉设备破损可接受的风险施工前须由项目总工对施工人员进行具体的技术交底3盘柜安装时未装门窗设备破损低风险盘、柜应在满足安装条件时，方可进行安装。1.用夹板封堵门窗；2.用塑料布包裹屏柜4朝天的铁钉刺伤可接受的风险开箱后的所有箱板要及时清理回收，堆放到安全地带5飞溅的异物设备破损可接受的风险开箱后的设备、瓷件，尽量做到边开箱、边检查、边就位，暂不能就位安装的，要有防止敲打、撞击、倾倒以及外来异物飞落的保护措施6撬棍插入设备箱内过深设备破损可接受的风险设备、瓷件开箱时应使用起钉器，不得用撬棒伸入箱内或穿过瓷件箱板开箱，以防损坏瓷件或设备7敲打设备箱内侧设备破损可接受的风险施工负责人督促施工人员使用撬棒、手锤、凿子、螺丝刀等手动工具时，不得敲打瓷件内侧的箱板8狭窄的作业场合夹伤低风险通过狭窄处时，要采用牵引的搬运方式，防止挤伤9未封堵的孔洞坠落低风险盘、柜在就位前，应对设备间的孔洞进行围蔽或封堵10交叉作业的屏柜安装设备性能下降打击低风险盘、柜安装与土建交叉作业时，由项目经理协调双方做好防护措施，保证设备、人身安全11指挥信号不统一设备破损打击低风险撬动盘柜时设专人统一指挥，防止盘柜倾倒损坏、伤人12不协调移动的滚筒夹伤低风险用滚条滑动就位开关柜时，动作要协调统一，缓慢推行13错误的屏柜校正方法夹伤低风险盘柜底部加垫铁时，使用专用工具固定，手不能伸入盘柜底部14不协调的屏柜拼装夹伤低风险多面屏并列安装时，应防止靠盘时挤伤手15偏心盘、柜无防倾倒措施打击中档风险对重心偏移一侧的盘、柜，在未安装固定好之前，应有防止倾倒措施16盘面装置安装配合不协调设备破损低风险在安装盘面设备时，需有人扶持，待固定好后，方可放手17设备未固定前拆除支撑架设备破损打击低风险装在墙上的操作箱及其他较重的设备，要做好临时支撑，确认固定好后方可拆除18无隔热措施的焊接设备破损低风险盘、柜固定焊接时，应有隔热，防火措施免烧坏电缆设备，要有人监护19漏电的焊机触电低风险电焊机使用前外壳必须接地，移动焊把线时，不许同时两手各拿一根移动，防止触电伤人20高温的焊渣火灾可接受的风险焊接前把周边的易燃杂物清除干净21弧光视力受损可接受的风险工作时使用电焊面罩、电焊手套、电焊脚套及电焊防护服，防止和弧光伤眼22无措施的电缆割剥设备破损割伤可接受的风险割剥电缆时要放平、垫实，线下放木板，割剥电缆时应注意不得损伤绝缘及芯线23凌乱的施工现场火灾低风险割剥下来的电缆护层、麻丝、绝缘纸、线芯要及时清理，保持现场清洁，文明施工，随时注意防火24过高的热缩温度设备烧损可接受的风险电缆头进行热缩时，控制温度并有隔热措施，防止灼伤电缆芯25拉直线芯用力不妥设备破损可接受的风险由经验丰富的技工操作，缓慢拉直电缆线，严禁用力过大，防止拉断电缆芯26狭小的工作空间碰撞可接受的风险工作人员每工作1h强制休息10min，保证精神状态良好，防止盘架和设备碰头及挂伤脸部27电缆芯线有残留电压触电可接受的风险绝缘测试完毕后，实验人员对测试的回路进行充足的放电，防止触电伤害28带电的测试回路触电可接受的风险测试绝缘前应告知全体人员，停止也许涉及的回路上的工作，设专人监护，并在相关回路挂安全标示牌5作业准备5.1人员配备表5-1作业人员配备表工序名称建议工作人数负责人数监护人数开箱检查811屏柜搬运1212基础定位410屏柜、端子箱安装611二次盘柜接地210二次接线830注：作业人数根据具体工程量规模配备。5.2重要工器具及仪器仪表配置表5-2重要工器具及仪器仪表配置表序号名称规格/编号单位数量备注1手电钻台12磨光机台23电源线架220V，30m台34电缆剪SH-250台25手锤6磅把36绝缘梯3m把17撬杠11.2m根48电风筒2023W台39标签机PT-9500PC台110电烙铁把511电脑胶头打码机LM-370台212水平尺5m把313磁力线坠个414电焊机380V台115摇表2500V台116二次工具箱个8注：重要工器具及仪器仪表根据具体工程量规模配备。6作业方法6.1开箱检查6.1.1屏柜开箱前应提早报请监理单位审核批准，批准后方可开箱。开箱时需有监理单位人员现场见证。6.1.2开箱时应一方面检查设备包装的完好情况，是否有严重碰撞的痕迹及也许使箱内设备受损的现象；根据装箱清单，检查设备及其备品等是否齐全；对照设计图纸，核对设备的规格、型号、回路布置等是否符合规定。厂家资料及备品备件应交专人负责保管并做好登记。6.1.3开箱时应使用起钉器，先起钉子，后撬开箱板；如使用撬棍，不得以盘面为支点，并严禁将撬棍伸入木箱内乱撬；开箱时应小心仔细，避免有较大振动。6.2屏柜搬运6.2.1控制、保护屏柜到达现场后，应立即开箱并将其转运到主控室，不允许存放在室外。6.2.2屏柜搬运可采用吊车搬运和人工搬运两种方式。采用吊车搬运应有起重工专门指挥，配备足够的施工人员。屏柜起吊绑扎时，不得用钢丝绳直接绑扎屏柜，防止刮伤屏架漆面。6.2.3在屏柜采用人工搬运，搬运时委派一名有经验的人员做现场指挥，并设专职监护人员进行现场监护。同时配备足够的施工人员，以保证人身和设备的安全。6.2.4屏柜搬运前应对参与本项工作的全体人员做好安全技术交底，做好人员分工并告知搬运过程中的路线。6.2.5屏柜搬运前可将易破损的玻璃门拆除，待屏柜搬运至主控室后再安装恢复。6.2.6屏柜搬运至主控室后，应按照平面布置图使屏柜靠近指定位置附近放置，以避免下一步屏柜安装时的往返搬迁。6.3基础定位6.3.1对于二次户内二次屏柜，按照设计图纸先将二次屏柜置于槽钢基础上，再用油性笔在二次屏柜底部的安装孔内描出孔样，然后将二次屏柜移开，再用电钻描出的孔洞中心钻孔定位。6.3.2对于二次户外二次屏柜，需先加工底座，再根据二次屏柜底部的安装孔在加工好的底座上钻孔定位。然后再将底座与基础槽钢焊接。6.4屏柜、端子箱（检修箱）安装6.4.1检查预埋基础槽钢的水平度和不直度，按规范规定应少于1mm/m，全长不大于5mm。清除槽钢面上的灰砂，完毕基础槽钢的接地工作。6.4.2盘柜就位时应小心谨慎，以防损坏屏（盘）面上的电气元件及漆层，进入主控室应根据安装位置逐个移到基础型钢上并作好临时固定，以防倾倒。6.4.3对屏柜必须进行精密的调整，为其找平、找正；调整工作可以一方面按图纸布置位置由第一列从第一面屏柜调整好，再以第一块为标准调整以后各块；一般用增长铁垫片的厚度进行调整，但铁垫片不能超过三块；两相邻屏间无明显的空隙，使该盘柜成一列，做到横平竖直，屏面整齐。6.4.4盘、柜单独或成列安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的允许偏差应符合表6-1中的规定。表6-1允许偏差值项目允许偏差（mm）垂直度（每m）1.5水平偏差相邻两柜顶部2.0成列柜顶部5.0柜间偏差相邻两柜边1.0成列柜面5.0柜间接缝2.06.4.5经反复调整使所有达标后，可进行屏柜的固定；控制屏、继电保护屏和自动装置屏等不宜与基础型钢焊死，固定方法如下：（1）压板固定法。在基础型钢上点焊螺栓，用小压板及螺母把屏柜固定。（2）螺丝固定法。在平放的基础型钢上钻一个固定螺丝的直径孔，然后再攻丝，再拧入螺丝加以固定。6.4.6端子箱（检修箱）安装可先从场地的第一个间隔调整好，再以第一面端子箱（检修箱）为标准调整以后各面端子箱（检修箱）。整个场地端子箱（检修箱）应成一列，屏面整齐。6.5二次屏柜接地6.5.1箱体的接地：（1）二次屏柜在进行安装时，已通过焊接或螺栓连接的方式与基础槽钢连接，基础槽钢再通过接地扁钢与变电站的主地网连接。（2）有特殊规定期，可在屏柜设专用接地点，用铜导线与变电站的主地网进行连接。6.5.2二次屏柜内接地铜排用于各类保护接地、电缆屏蔽层接地，并有两种不同形成：一种是与柜体绝缘的接地铜排；此外一种是与柜体不绝缘的接地铜排。无论是哪种形式，每根均须通过两根截面不小于25mm2铜导线与变电站主地网可靠连接。6.6屏顶小母线安装6.6.1屏顶小母线按设计规定，安装前我们应对到货的小母线用木锤进行校直，规定平直不能有死弯。然后在屏顶按施工图的位置装好小母线的固定端子。6.6.2实测小母线的长度，并剪切好小母线，注意要适量预留长度。在小母线与固定端子的接触面进行搪锡。6.6.3小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未经绝缘的金属体之间，电气间隙不得小于12mm，爬电距离不得小于20mm。安装完毕的小母线其两侧应标明小母线符号或名称的绝缘标志牌，笔迹应清楚、工整，不易脱色。6.6.4屏内小母线强、弱电引下线应采用分开布置。6.7二次接线6.7.1电缆接线前应进行芯线整理，一方面将每根电缆的芯线单独分开，将每根芯线拉直，然后根据每根电缆在断子排的接线位置进行并拢绑扎。6.7.2电缆接线时可根据已接入位置进行二次绑扎，芯线扎带绑扎规定间距一致。每根电缆芯线宜单独成束绑扎。6.7.3接线应有组织、有计划逐个系统进行。电缆芯线两端编号必须核对对的，当电缆一端接好，再接另一端时要进行对线并保证线芯无误。6.7.4接线前应考虑好整个屏柜（端子箱）内电缆的走向。端子排接线应严格按设计图纸进行，不能随意更改，如有疑问应及时向技术人员确认。芯线水平地从线芯后部引向端子排，并弯成一个半圆弧，大小要美观一致，接线应牢固。6.7.5对于螺栓式端子，要将剥除护套的芯线弯圈，弯圈的方向为顺时针，弯制线头的内径与紧固螺丝外径应相吻合，其弯曲的方向应与螺栓紧固的方向一致。6.7.6对于多股软铜芯线，要压接线鼻子才干接入端子，采用线鼻子应与芯线的规格、端子的接线方式及端子螺栓规格相配。6.7.7对插入式端子，可直接将剥除护套的芯线插入端子，并紧固螺栓，注意剥除芯线外护套长度要与接入端子的深度一致。6.7.8电缆线芯不应有伤痕。导线与端子接触良好，端子螺丝紧固，每一端子一侧最多接两根线芯且导线截面应一致。6.7.9引入屏、端子箱内的电缆及线芯应排列整齐，编号清楚、避免交叉、固定牢固，并应分别成束，分开排列；接线时尽量使线芯弯度一致、平整、美观。6.7.10线管号的规格应和芯线的规格相配，线管号裁切长度一致，字体大小一致，线号的内容应涉及回路编号和电缆编号。6.7.11每条电缆的备用芯要高出端子排最上端位置，预留长度剪成统一，每根电缆单独布置。备用芯端头宜包上自粘绝缘带。6.7.12每块屏、端子箱接线完毕，对照端子排接线图检查接线是否对的，使用兆欧表检查二次回路绝缘电阻是否符合规范，每一个二次回路绝缘电阻不小于1MW，小母线绝缘电阻不小于10MW。6.7.13接完线后，应全面清扫干净线头杂物，屏柜及端子箱下部电缆孔洞均应用耐火材料严密封堵。7质量控制措施及检查标准7.1质量控制措施7.1.1盘、柜及盘、柜内设备与各构件间连接应牢固。主控制盘、继电保护盘和自动装置盘等不宜与基础型钢焊死。7.1.2盘、柜单独或成列安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的允许偏差应符合表7-1的规定。7.1.3模拟母线应对齐，其误差不应超过视差范围，并应完整，安装牢固表7-1盘、柜安装的允许偏差项目允许偏差（mm）垂直度（每m）1.5水平偏差相邻两盘顶部2.0成列盘顶部5.0盘面偏差相邻两盘边1.0成列盘面5.0盘间接缝2.07.1.4端子箱安装应牢固，封闭良好，并应能防潮、防尘。安装的位置应便于检查；成列安装时，应排列整齐。7.1.5盘、柜、台、箱的接地应牢固良好。装有电器的可启动的门，应以裸露软线与接地的金属构架可靠地连接。7.1.6盘、柜的漆层应完整，无损伤。固定电器的支架等应刷漆。7.1.7盘、柜上的电器安装规定。电器的安装应符合下列规定：（1）电器元件质量良好，型号、规格应符合设计规定，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好。（2）各电器应能单独拆装更换而不应影响其他电器及导线束的固定。（3）发热元件宜安装在散热良好的地方；两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。（4）熔断器的熔体规格、自动开关的整定值应符合设计规定。（5）切换连接片应接触良好，相邻连接片间应有足够安全距离，切换时不应碰及相邻。（6）盘上装有装置性设备或其他有接地规定的电器，其外壳应可靠接地。（7）带有照明的封闭式盘、柜应保证照明完好。端子排的安装应符合下列规定：（1）端子排应无损坏，固定牢固，绝缘良好。（2）端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。（3）强、弱电端子宜分开布置；当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。（4）正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开。（5）电流回路应通过实验端子，其他需断开的回路宜经特殊端子或实验端子。实验端子应接触良好。（6）接线端子应与导线截面匹配，不应使用小端子配大截面导线。7.1.8二次回路的连接件均应采用铜质制品；绝缘件应采用自熄性阻燃材料。7.1.9盘、柜的正面及背面各电器、端子牌等应标明编号、名称、用途及操作位置，其标明的笔迹应清楚、工整，且不易脱色。7.1.10盘、柜上的小母线应按设计规定，小母线两侧应有标明其代号或名称的绝缘标志牌，笔迹应清楚、工整，且不易脱色。7.1.11二次回路的最小允许电气间隙和爬电距离应符合表7-2中的规定。7.1.12盘、柜内两导体间，导电体与裸露的不带电的导体间最小允许电气间隙及爬电距离，应符合表7-2中的规定。表7-2最小允许电气间隙及爬电距离mm额定电压U（V）电气间隙爬电距离额定工作电流（A）额定工作电流（A）63636363603.05.03.05.060U3005.06.06.08.0300U5008.010.010.012.07.1.13屏顶上小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未经绝缘的金属体之间，电气间隙不得小于12mm；爬电距离不得小于20mm。7.1.14二次回路接线规定。二次回路接线应符合下列规定：（1）按图施工，接线对的。（2）导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。（3）盘、柜内的导线不应有接头，导线芯线应无损伤。（4）电缆芯线和所配导线的端部均应标明其回路编号，编号应对的，笔迹清楚且不易脱色。（5）配线应整齐、清楚、美观，导线绝缘应良好，无损伤。（6）每个接线端子的每侧接线宜为一根，不得超过两根。对于插接式端子，不同截面的两根导线不得接在同一端子上。对于螺栓连接端子，当接两根导线时，中间应加平垫片。（7）二次回路接线应设专用螺栓。7.1.15盘、柜内的配线电流回路应采用电压不低于500V的铜芯绝缘导线，其截面不应小于2.5mm2；其他回路截面不应小于1.5mm2；对电子元件回路、弱电回路采用锡焊连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5mm2截面的绝缘导线。7.1.16引入盘、柜内的电缆及其芯线应符合下列规定：（1）引入盘、柜的电缆应排列整齐，编号清楚，避免交叉，并应固定牢固，不得使接的端子排受到机械应力。（2）铠装电缆在进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地。（3）使用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽电缆。其屏蔽层应按设计规定的接地方式予接地。（4）盘、柜内的电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉连接。备用芯长度应留有适当余量。（5）强、弱电及交直流回路不应使用同一根电缆，并应分别成束分开排列。7.2质量控制表表7-3质量控制表序号控制点控制方式WHS1屏盘柜安装2二次回路检查及接线注：H：停工待检点；W：见证点；S：旁站点。
