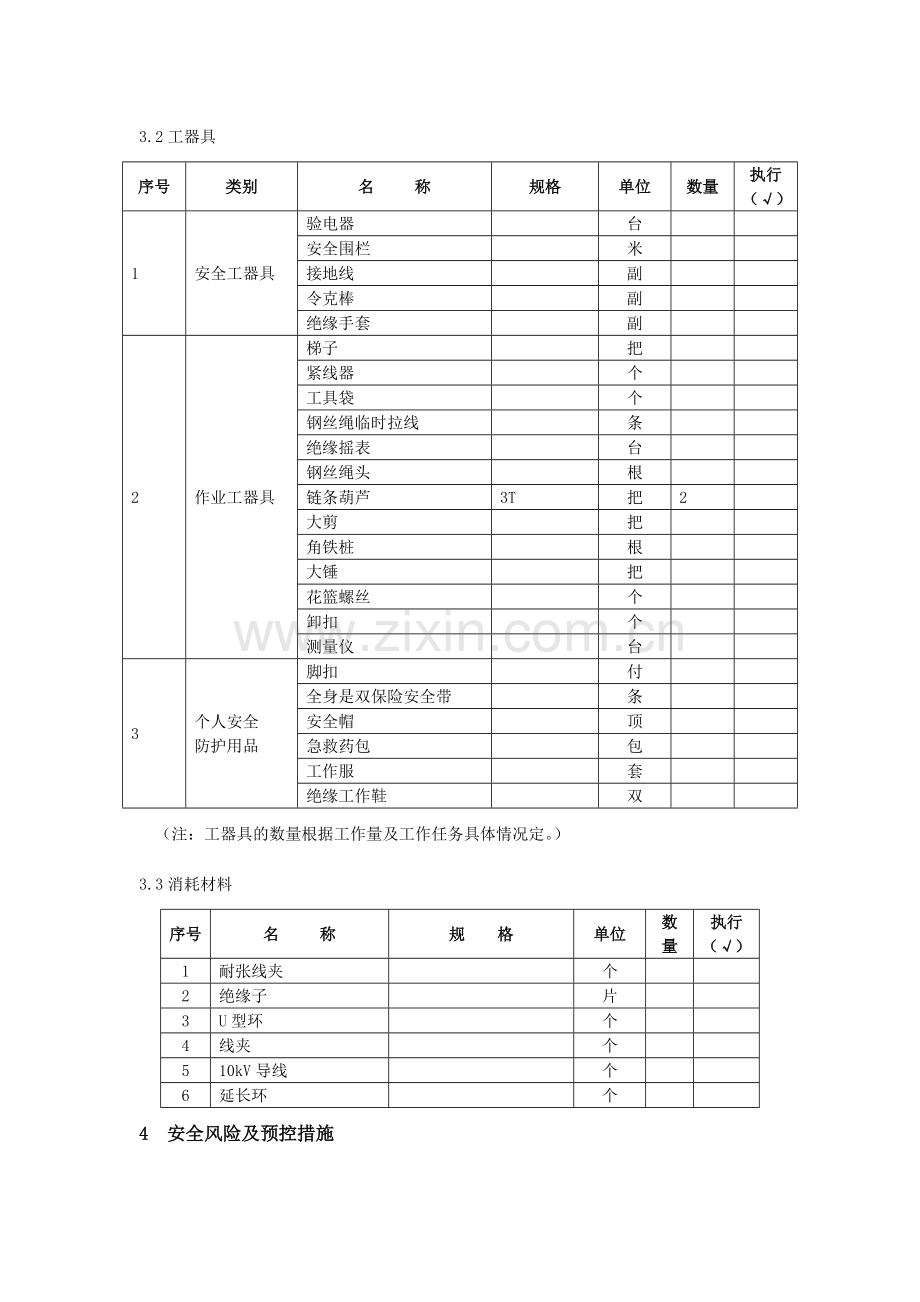

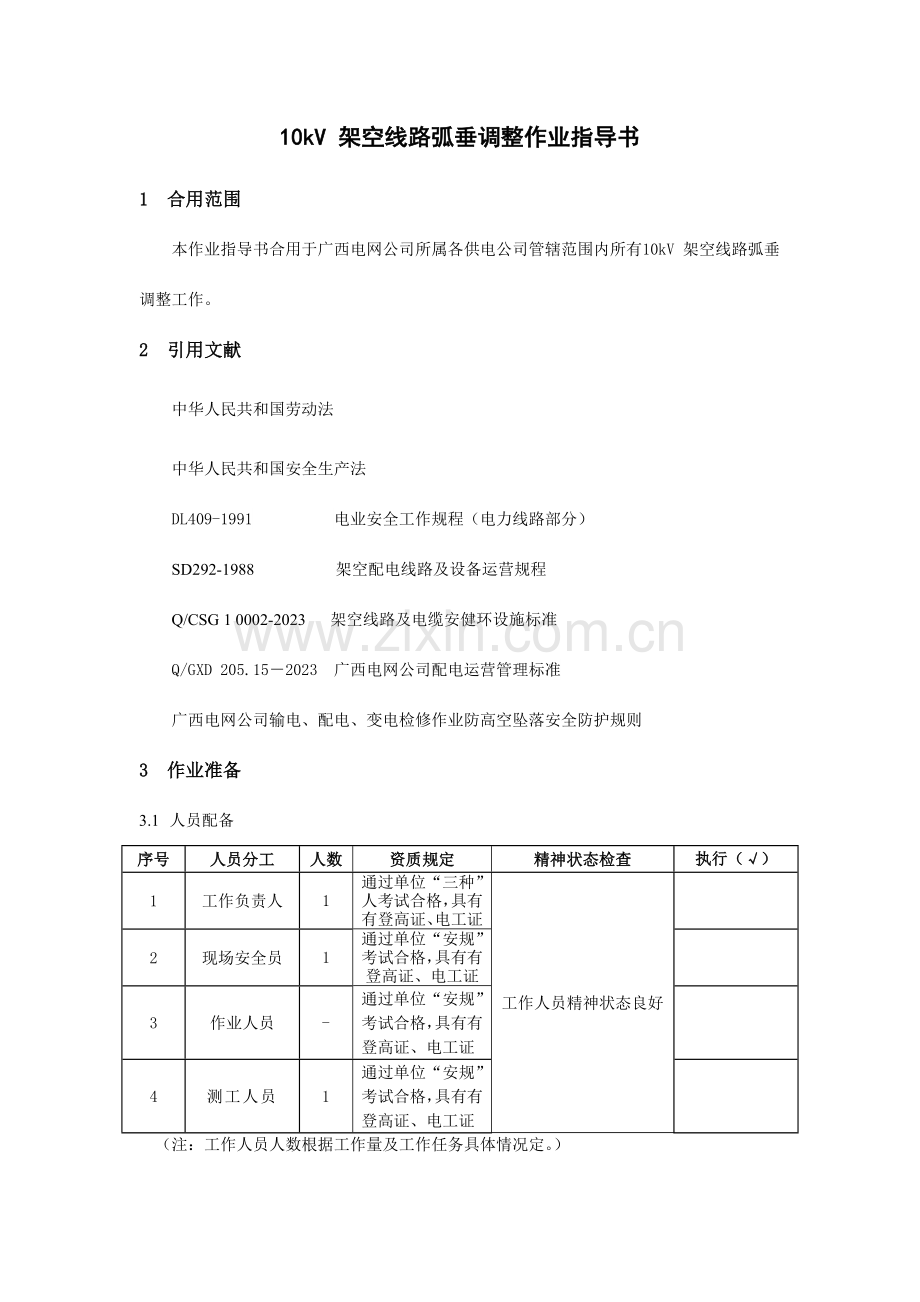

10kV 架空线路弧垂调整作业指导书 1 合用范围本作业指导书合用于广西电网公司所属各供电公司管辖范围内所有10kV 架空线路弧垂调整工作。 2 引用文献中华人民共和国劳动法中华人民共和国安全生产法 DL409-1991 电业安全工作规程（电力线路部分） SD292-1988 架空配电线路及设备运营规程 Q/CSG 1 0002-2023 架空线路及电缆安健环设施标准 Q/GXD 205.15－2023 广西电网公司配电运营管理标准广西电网公司输电、配电、变电检修作业防高空坠落安全防护规则 3 作业准备 3.1 人员配备序号人员分工人数资质规定精神状态检查执行（√） 1 工作负责人 1 通过单位“三种”人考试合格，具有有登高证、电工证工作人员精神状态良好 2 现场安全员 1 通过单位“安规”考试合格，具有有登高证、电工证 3 作业人员 - 通过单位“安规”考试合格，具有有登高证、电工证 4 测工人员 1 通过单位“安规”考试合格，具有有登高证、电工证（注：工作人员人数根据工作量及工作任务具体情况定。） 3.2工器具序号类别名称规格单位数量执行（√） 1 安全工器具验电器台安全围栏米接地线副令克棒副绝缘手套副 2 作业工器具梯子把紧线器个工具袋个钢丝绳临时拉线条绝缘摇表台钢丝绳头根链条葫芦 3T 把 2 大剪把角铁桩根大锤把花篮螺丝个卸扣个测量仪台 3 个人安全防护用品脚扣付全身是双保险安全带条安全帽顶急救药包包工作服套绝缘工作鞋双（注：工器具的数量根据工作量及工作任务具体情况定。） 3.3消耗材料序号名称规格单位数量执行（√） 1 耐张线夹个 2 绝缘子片 3 U型环个 4 线夹个 5 10kV导线个 6 延长环个 4 安全风险及预控措施序号危险点（危害）风险存在风险的活动描述防范措施 1 杆根松动、塌方的杆（塔）高空坠落 1、雨水冲杀或者施工容易导致杆根泥土松动； 2、市政施工破坏电杆基础导致杆根松动； 3、汽车碰撞路边电杆导致杆根松动 1、遇有冲刷、起土、松动的拉线，应先培土加固、打好临时拉线再行上杆； 2、在未采用有效防止倒杆措施之前，不得强行攀登拉线不牢固的杆塔，如的确需要工作，应采用高空车。 2 有裂纹的电杆高空坠落 1、比较残旧的水泥杆； 2、市政施工导致的杆根裂纹。 1、登杆前，检查电杆外观，确认无明显的裂纹，有裂纹的电杆严禁攀登； 2、更换杆根断裂的电杆； 3、在未采用有效防止倒、断杆措施之前，不得强行攀登的电杆，如的确需要工作，应采用高空车； 4、加强巡视，及时发现和更换有明显开裂、露筋严重、严重风化的电杆。 3 缺塔材、塔脚螺母的铁塔高空坠落近年来屡有塔脚螺丝、塔材被盗。 1、打击盗窃电力设施行为； 2、做成防盗螺母； 3、铁塔螺母浇筑水泥 4 上拔的拉盘高空坠落 1、泥土松动导致拉盘上拔； 2、市政施工导致； 3、埋深局限性导致； 1、检查并确认杆塔的拉线是否牢固； 2、遇有上拔、松动的拉线，应先培土加固再行上杆； 3、在未采用有效防止倒杆措施之前，不得强行攀登拉线不牢固的杆塔，如的确需要工作，应采用高空车。 5 已断的或不受力的拉线高空坠落 1、拉线自然锈断； 2、被盗； 3、施工导致； 1、检查并确认杆塔的拉线是否牢固； 2、遇有拉线断，应先打好临时拉线再行上杆； 3、在未采用有效防止倒杆措施之前，不得强行攀登拉线不牢固的杆塔，如的确需要工作，应采用高空车。 6 高空坠物砸伤人 1、上杆工程中，杆上人员往杆上吊工器具、材料，绳索绑不紧或者绑绳的方法不对的； 2、杆上作业人员所使用的材料、工器具放不稳、抓不牢； 3、杆上作业人员所使用的脚扣在到达有站稳的地方后，一般架在横担上，没有固定放牢的地方，人员的移位或者工作过程中的动作过大常会碰掉脚扣； 4、杆上作业人员所使用的工器具掉下 1．杆上工器具使用工具袋存放； 2．材料等要固定好； 3．使用绳索传递物品； 4．戴安全帽； 5．有杆上作业时，登杆人员在垂直方向上杆；不能有人置留杆下。 7 有毛刺的铁塔伤手 1、铁塔多为镀锌，在制造时大多留下锋利的毛刺； 2、铁塔毛刺引起伤手。 1、上下杆（塔）戴劳保手套； 2、使用双保险的安全带登杆； 3、登杆的全过程，不得失去安全带的保护作用。 8 不合格脚扣坠落 1、在使用过程中，脚扣金属构件损坏； 2、在使用过程中，脚扣皮带霉变、老化； 3、在使用过程中，脚扣阻力胶磨耗完。 1、使用经定期实验、检查合格的脚扣； 2、使用前进行外观检查；完好无损后才可使用； 3、使用脚扣上、下杆，应全程按规定使用安全带。 9 有附挂物的电杆高空坠落杆塔上附挂的通信线、光缆、广告牌等； 1、定期巡视、及时发现清除和整理附挂在杆塔上的违规设立物体； 2、遇有障碍物，应放慢上下杆速度，确认踩实、抓牢且有后备防坠措施，方可跨越； 3、必要时使用高空车代替； 4、使用防坠落保护措施，上下杆塔全过程，不等失去安全带的保护。 10 穿越带电的低压线触电 1、地居民在高压杆上乱搭低压线； 2、同杆架设的低压线； 3、路灯线。 1、登杆前检查、确认低压线是否带电；2、戴手套、穿工作服，不能确认低压线是否带电时，应采用有效的绝缘隔离措施，严禁穿越、接近和接触； 3、最佳将与高压同杆的低压线迁移； 4、严禁在高压设备附挂其他与之无关东西。 5、同杆架设低压线必须停电、验电接地。 11 接近或接触邻近的带电体触电 1、由于受地方限制悬挂的开关、刀闸牌位置有也许偏高，离带电设备也许局限性安全距离； 2、松开的扎线松开太长，离带电设备也许局限性安全距离或者触碰带电体； 3、监护不到位； 1、始终认为线路有电； 2、必须与带电体保持足够的安全距离； 3、假如有也许触碰到带电体的时候，必须停电； 4、挂牌位置受到限制时最佳使用高空车，特别是悬挂开关、刀闸牌； 5、监护要到位，当上杆人员有也许接近带电设备时，一定要注意提醒。 6、扎线要在杆下绕成小盘再带上杆塔使用，严禁在杆塔上圈绕扎线或者放开扎线。 12 带电的低压线触电 1、穿越高低压导线同杆架设低压裸线； 2、穿越本地居民在高压杆上乱搭低压裸线； 3、穿越路灯裸线； 4、松开的扎线松开太长，触碰带电低压裸线； 5、监护不到位。 1、登杆前检查、确认低压线是否带电； 2、戴手套、穿工作服，不能确认低压线是否带电时，应采用有效的绝缘隔离措施，严禁穿越、接近和接触； 3、最佳将与高压同杆的低压线迁移； 4、严禁在高压设备附挂其他与之无关东西。 5、同杆架设低压线必须停电、验电接地。 13 不对的的使用梯子高空坠落 1、梯子摆放角度不符合规定； 2、人站在梯子位置不对的； 3、多人在梯子上工作； 4、雨天或者光滑的地面没有采用防滑措施。 1、在梯子上工作时，梯子与地面的斜角应为60°左右； 2、工作人员必须站在距梯顶不小于1m的梯阶上； 3、超载使用梯子； 4、上杆人员爬梯时，地勤人员扶好梯； 5、梯头、梯尾要防滑措施；备注：上表中空白处应根据现场危害辨识后相应补充其他风险及预控措施。 5 作业流程 1.开始 2.准备工作 3.办理开工手续及各项措施 4. 攀登杆塔 5. 验电、悬挂接地线 6. 解开扎线 7. 导线弧垂调整 8. 弧垂观测 9. 耐张线夹安装 10.清洁现场 11.整体验收 12.办理工作票终结手续结束 9. 绑扎扎线作业流程见图1 图1 作业流程图 6 作业项目、方法及标准序号项目或流程方法及环节风险说明执行（√） 1 准备工作 1、接受工作任务：进行现场勘察，制定检修方案和安全措施。 2、班前会:交待工作任务；检查工作人员的精神状态是否良好。工作班成员做好危险点分析与控制。 3、工具材料准备:按照工具表和材料表规定准备工具、安全工用品及材料。 2 登杆前检查 1、作业人员核对线路名称及杆号，确认无误后方可登杆。 2、作业人员观测估算电杆埋深及裂纹情况；检查根部、基础和拉线是否牢固。新立杆塔在杆基未完全牢固或做好临时拉线前，严禁攀登。遇有冲刷、起土、上拔或导地线、拉线松动的杆塔，应先培土加固，打好临时拉线或支好杆架后，再行登杆。 3、严禁携带器材登杆或在杆塔上移位。严禁运用绳索、拉线上杆塔或顺杆下滑。 3 攀登杆塔 1、人员在杆上定位时，应检查安全带（绳）系在主杆或牢固的构架上。 2、高处作业应使用工具袋，较大的工具应固定在牢固的构件上，不准随便乱放。上下传递物件应用绳索栓牢传递，严禁上下抛掷。 3、作业过程中，杆上作业人员应将双保险安全带和保护绳应分别挂在杆塔不同部位的牢固构架上，应防止安全带从杆顶脱出或被锋利物损坏。人员在转位时，手扶的构架应牢固，且不得失去后备绳的保护，以防高空坠落。 4、杆上人员攀登、移位时与带电体保持不小于0.7米安全距离，并设专人监护。高空坠落高空坠物人身触电 4 验电、悬挂接地线 1、验电 1.1、在停电线路工作地段装接地线前，要先验电，验明线路确无电压。验电要用合格的相应电压等级的专用验电器。 1.2、线路的验电应逐相进行。检修联络用的断路器(开关)或隔离开关(刀闸)时，应在其两侧验电。对同杆塔架设的多层电力线路进行验电时，先验低压、后验高压，先验下层、后验上层。 2、挂接地线 2.1、线路通过验明的确无电压后，各工作班(组)应立即在工作地段两端挂接地线。凡有也许送电到停电线路的分支线也要挂接地线。若有感应电压反映在停电线路上时，应加挂接地线。同时，要注旨在拆除接地线时，防止感应电触电。 2.2、同杆塔架设的多层电力线路挂接地线时，应先挂低压、后挂高压，先挂下层、后挂上层。 2.3、挂接地线时，应先接接地端，后接导线端，接地线连接要可靠，不准缠绕。拆接地线时的程序与此相反。装、拆接地线时，工作人员应使用绝缘棒或戴绝缘手套，人体不得碰触接地线。若杆塔无接地引下线时，可采用临时接地棒，接地棒在地面下深度不得小于0.6m。人身触电高空坠落 5 解开扎线 1、部分作业人员先登上直线杆解开扎线，在未解开扎线前，先用绳索将导线悬挂控制在杆上，以防导线脱落，再解开扎线，将导线放在滑轮内或横担上。 2、作业过程中，杆上作业人员应将双保险安全带和保护绳应分别挂在杆塔不同部位的牢固构架上，应防止安全带从杆顶脱出或被锋利物损坏。人员在转位时，手扶的构架应牢固，且不得失去后备绳的保护，以防高空坠落。 3、杆上作业人员应用绳索栓牢传递来物件，严禁上下抛掷，以防坠物伤人 4、上杆人员转动、移位、直腰、伸手离交叉跨越的带电体、或非接地线保护区域，注意保持足够的安全距离（0.7米），以防人身触电。高空坠落高空坠物伤人人身触电 6 导线弧垂调整 1、作业人员登上附近的耐张杆，挂好紧线器和滑轮； 2、将卡线器夹在在导线上，将牵引绳通过滑轮与卡线器连接，另一头固定在地锚上，以防导线脱落； 3、用紧线器收紧（放松）导线，拆开耐张线夹卡线螺丝，使导线松动，用紧线器配合地面牵引绳，或松或紧，使导线弧垂达成抱负状态，三相弧垂检查，弧垂误差不超过设计值的±5％。 4、作业过程中，杆上作业人员应将双保险安全带和保护绳应分别挂在杆塔不同部位的牢固构架上，应防止安全带从杆顶脱出或被锋利物损坏。人员在转位时，手扶的构架应牢固，且不得失去后备绳的保护，以防高空坠落。 5、防止人员在安全维护栏保护区域内逗留，防止悬式瓷瓶碎片掉下，以防坠物伤人 6、杆上人员转动、移位、直腰、伸手离交叉跨越的带电体、或非接地线保护区域，注意保持足够的安全距离（0.7米），以防人身触电。高空坠落高空坠物伤人人身触电 7 弧垂观测导线弧垂可根据档距、导线型号和当天气温计算得知。观测弧垂一般采用平行四边形法观测，即： 1、在观测档两端电杆上按已知的弧垂尺寸绑上横标杆，观测人登杆平视两标杆； 2、当导线弧垂最低点落在两标杆的水平视平线上时，即刻叫停紧线，此时的导线弧垂即为抱负弧垂； 3、观测档一般选在耐张段中间或偏后的位置，并尽量选用大档距进行观测，以便信号传递。高空坠落高空坠物伤人人身触电 8 耐张线夹安装 1、弧垂达成抱负状态后，杆上人员重新卡好耐张线夹螺丝，耐张线夹安装对的，牢固可靠，特别要防止绝缘导线因线夹安装不妥导致运营滑脱。； 2、松开紧线器和牵引绳，检查无误后，拆除紧线器和牵引绳，使导线恢复自然状态。 3、如因调整弧垂引起引流线变化，则重新做好引流线。 4、作业过程中，杆上作业人员应将双保险安全带和保护绳应分别挂在杆塔不同部位的牢固构架上，应防止安全带从杆顶脱出或被锋利物损坏。人员在转位时，手扶的构架应牢固，且不得失去后备绳的保护，以防高空坠落。 5、杆上作业人员应用绳索栓牢传递来物件，严禁上下抛掷，以防坠物伤人 6、杆上人员转动、移位、直腰、伸手离交叉跨越的带电体、或非接地线保护区域，注意保持足够的安全距离（0.7米），以防人身触电。高空坠落高空坠物伤人人身触电 9 调整跳线长度 1、松开跨径线夹（泰科线夹）； 2、估量导线调整弧垂后引流线的调整位置； 3、重新将两端跳线用跨径线夹（泰科线夹）连接稳固。 4、作业过程中，杆上作业人员应将双保险安全带和保护绳应分别挂在杆塔不同部位的牢固构架上，应防止安全带从杆顶脱出或被锋利物损坏。人员在转位时，手扶的构架应牢固，且不得失去后备绳的保护，以防高空坠落。 5、杆上作业人员应用绳索栓牢传递来物件，严禁上下抛掷，以防坠物伤人 6、上杆人员转动、移位、直腰、伸手离交叉跨越的带电体、或非接地线保护区域保持足够的安全距离（0.7米），以防人身触电。高空坠落高空坠物伤人人身触电 10 绑扎扎线 1、在直线杆上将导线重新扎在针式绝缘子上； 2、作业过程中，杆上作业人员应将双保险安全带和保护绳应分别挂在杆塔不同部位的牢固构架上，应防止安全带从杆顶脱出或被锋利物损坏。人员在转位时，手扶的构架应牢固，且不得失去后备绳的保护，以防高空坠落。 3、杆上作业人员应用绳索栓牢传递来物件，严禁上下抛掷，以防坠物伤人 4、上杆人员转动、移位、直腰、伸手离交叉跨越的带电体、或非接地线保护区域保持足够的安全距离（0.7米），以防人身触电。 5、按记录好的相序并检查无误后，即可搭接引流线，引流线应使用符合导线型号的连续线夹连接。高空坠落高空坠物伤人人身触电 11 质量自检施工作业结束后，工作负责人依据施工验收规范对施工工艺、质量进行自查验收合格。 12 工作终结 1、竣工后，工作负责人(涉及小组负责人)必须检查线路检修地段的状况以及在杆塔上、导线上及瓷瓶上有无遗留的工具、材料等，告知并查明所有工作人员确由杆塔上撤下后，再命令拆除接地线。接地线拆除后，应即认为线路带电，不准任何人再登杆进行任何工作。 2、工作负责人确认杆塔或设备上确无遗留物品，无妨碍设备送电。 13 资料归档班组技术人员将变动后的设备情况以书面形式移交给信息组（运营单位）存档。 7 检修记录 10kV架空线路弧垂调整检修记录卡见附录A。 8 回顾与改善本作业指导书由供电局线路运营维部门（所）针对执行情况按照每年一次进行总结回顾，并提出改善或修订意见报本局生产技术部汇总后上报广西电网公司生技部修编。附录A 10kV架空线路弧垂调整检修记录卡 10kV线路名称调整杆段导线规格原有弧垂值现弧垂值检修时间检修负责人
