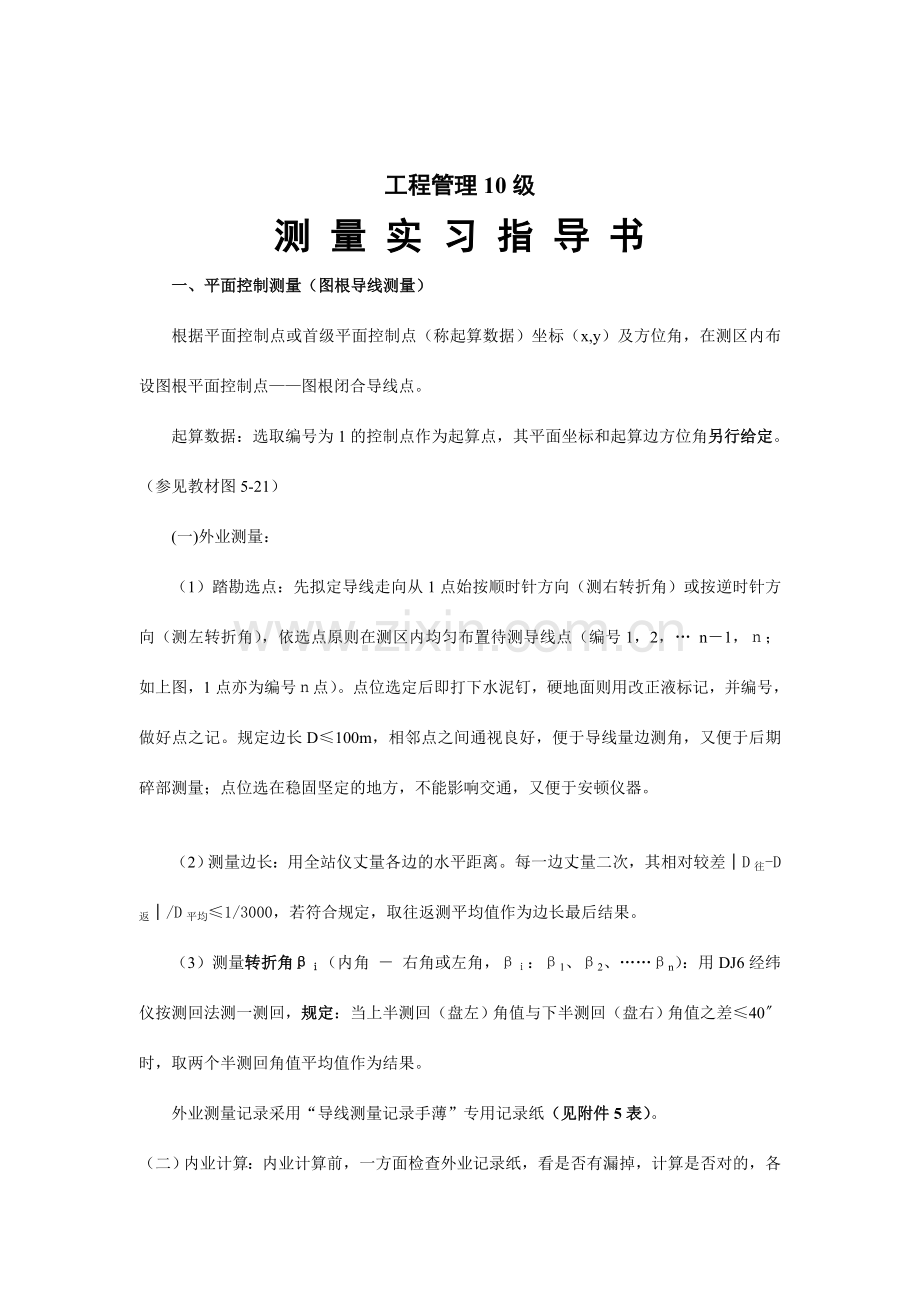

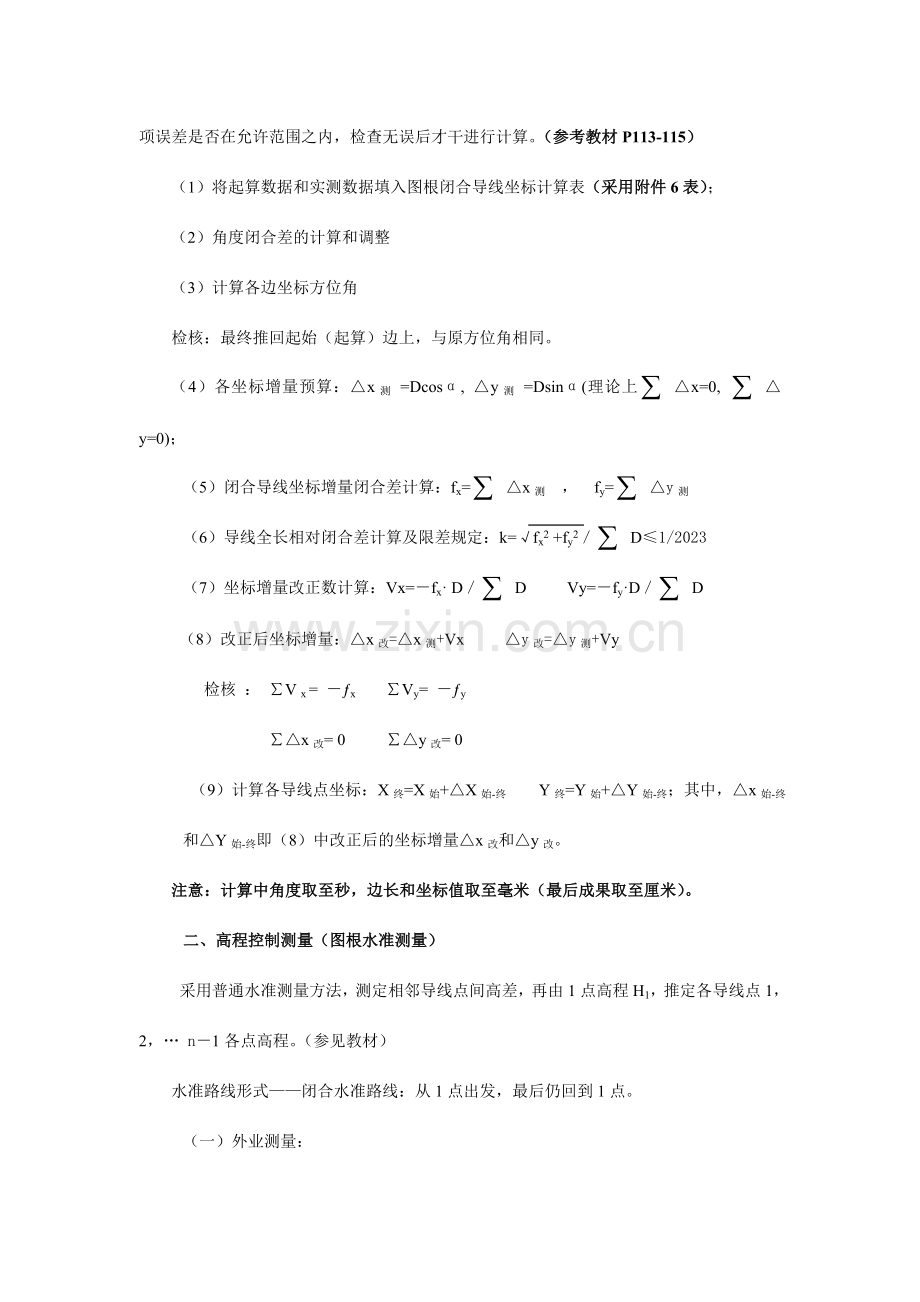

工程管理10级测 量 实 习 指 导 书一、平面控制测量（图根导线测量）根据平面控制点或首级平面控制点（称起算数据）坐标（x,y）及方位角，在测区内布设图根平面控制点图根闭合导线点。起算数据：选取编号为1的控制点作为起算点，其平面坐标和起算边方位角另行给定。（参见教材图5-21）(一)外业测量：（1）踏勘选点：先拟定导线走向从1点始按顺时针方向（测右转折角）或按逆时针方向（测左转折角），依选点原则在测区内均匀布置待测导线点（编号1，2， n1，；如上图，1点亦为编号点）。点位选定后即打下水泥钉，硬地面则用改正液标记，并编号，做好点之记。规定边长D100m，相邻点之间通视良好，便于导线量边测角，又便于后期碎部测量；点位选在稳固坚定的地方，不能影响交通，又便于安顿仪器。（2）测量边长：用全站仪丈量各边的水平距离。每一边丈量二次，其相对较差D往-D返/D平均1/3000，若符合规定，取往返测平均值作为边长最后结果。（3）测量转折角（内角 右角或左角，：1、2、n）：用DJ6经纬仪按测回法测一测回，规定：当上半测回（盘左）角值与下半测回（盘右）角值之差40时，取两个半测回角值平均值作为结果。外业测量记录采用“导线测量记录手薄”专用记录纸（见附件5表）。（二）内业计算：内业计算前，一方面检查外业记录纸，看是否有漏掉，计算是否对的，各项误差是否在允许范围之内，检查无误后才干进行计算。（参考教材P113-115）（1）将起算数据和实测数据填入图根闭合导线坐标计算表（采用附件6表）；（2）角度闭合差的计算和调整（3）计算各边坐标方位角检核：最终推回起始（起算）边上，与原方位角相同。（4）各坐标增量预算：x测 =Dcos, y测 =Dsin(理论上x=0, y=0)；（5）闭合导线坐标增量闭合差计算：fx=x测 ， fy=y测（6）导线全长相对闭合差计算及限差规定：k=fx2 +fy2D1/2023（7）坐标增量改正数计算：Vx=fx DD Vy=fyDD（8）改正后坐标增量：x改=x测+Vx y改=y测+Vy检核 ： V x = x Vy= y x改= 0 y改= 0（9）计算各导线点坐标：X终=X始+X始-终 Y终=Y始+Y始-终；其中，x始-终和Y始-终即（8）中改正后的坐标增量x改和y改。注意：计算中角度取至秒，边长和坐标值取至毫米（最后成果取至厘米）。二、高程控制测量（图根水准测量）采用普通水准测量方法，测定相邻导线点间高差，再由1点高程H1，推定各导线点1，2， n1各点高程。（参见教材）水准路线形式闭合水准路线：从1点出发，最后仍回到1点。（一）外业测量：（1）一般设若干站测量相邻导线点间高差。假如导线边长（D）不超过200m，且条件允许，可不设转点直接测量。（2）在一站上应用变动仪高法（通常改变仪高10cm左右）测量两立尺点间高差（后视一前视），若两次测量高差互差5mm，则取平均值作为该站的最终结果。（数据记录采用水准测量实验报告表格）（3）检查该站记录，计算合格后，迁至下一测站测量（前视尺不动），方法同前，直到测完整个导线点，并回到起始高程点1。（二）内业计算：水准测量外业结束后，应认真检查外业测量手薄，无计算错误，且不超限，方可进行内业计算。（1）成果按教材P36表即“闭合水准路线的计算”表样式整理计算。（2）对于闭合水准路线，h理=0 ，因此，高差闭合差fh（W）=h测h理=h测限差规定： fhfh容=12mm（n为测站数）（3）高程计算：对路线闭合差进行平差后，由已知点高程H1推算各图根点高程，并推回到1点与H1比较作检核。注意：观测和计算单位均取至毫米，最后成果取至厘米。三、大比例尺地形图测绘做好测图前的准备工作后，在各图根控制点上设站测定碎部点的位置，同时展绘地物与地貌（山丘以等高线表达、斜坡和陡坎可示坡线表达）。（1） 准备工作 准备好已绘好坐标方格网的图纸。若用纸质绘图纸，则用对角线法或坐标格网尺法绘制40cm50cm内图廓和坐标方格网，方格网纵横线间隔为10cm，线粗为0.1mm。规定方格网实际长度与理论长度之差不大于0.2mm，方格网对角线长度与理论长度之差不大于0.3mm，方格对角线上三点共线的偏差应小于0.2m。 控制测量测得的所有图根点（或称解析图根点），依1：500比例尺逐个展绘在图纸上，规定控制点间的图上长度与坐标反算长度之差不大于0.3mm 。（2）测绘方法及规定测绘方法：经纬仪配合小平板仪测绘法。经纬仪对中偏差不应大于3mm。测量碎部点 ： 即测量地物特性点（地物点） 和 地貌特性点（地形点）。测图前应检查测站点及定向点在图纸上展点的对的性，拟定无误后才干进行测图。因地形图比例尺为1/500，地物点和地形点视距的最大长度：地物点60mm，地形点100mm。 重要地物的测绘： 建筑物外廊，以墙角为准测量，一般规定测三个点以上（涉及墙长大于30m）， 高程注记到cm； 图上大于0.5mm重要地物，如台阶、花坛、小路应按比例测绘；地物轮廓线图上小于0.4mm凹凸点才可取舍。 独立地物，如消防水龙头、报栏、单车棚、电杆、下水道出入口、30 cm的树木应表达在图上； 高差大于0.5m的陡坎、栏杆，应测其高度并标注在符号附近；房屋注明层次、结构性质、所在单位。（3）碎部测量手簿记录与计算： D=100Lcos2h=Dtg+i-v （若x1 应校正） （4）测绘碎部点（数据记录见附件7）和地形图的绘制（参见教材P152）展点和勾绘用2H和H铅笔，注意图内的碎部点数量要足够，注记高程的碎部点最大点距23厘米。（5）现场绘图：按1500 11000 12023地形图图式符号表达出各项地物、地貌要素以及各类控制点等。高程注记在测点右上角，字头朝北。（6）地形图的拼接（无）、检查和整饰（参见教材）原图经检查无误后，按1500 11000 12023地形图图式规定的符号，用HB铅笔进行清绘和整饰，整饰规定真实、准确、清楚、美观。整饰顺序为：先图内后图外，先地物后地貌、先注记后符号。绘图线条标准、清楚，注记完整、字样端正。图外注写内容：图名如“院教学区”、图号、比例尺、坐标系统及高程系统、施测单位、测绘者及测量日期等。四、测量记录、计算规定： 1、原始记录应清楚、整齐，不得涂改伪造数据。如记错可以用横线划掉，将对的数字写在上方，不得另记转抄。2、数据凑整原则：“四舍六入五前单进双不进”六、实习依据：（1）华中科技大学出版社土木工程测量，2023（2）GB500262023工程测量规范，2023（3）GB/T792919951500 11000 12023地形图图式，1995 2023-12-19附件5： 导线测量记录手薄班级 组号 组长(署名) 负责人： 成员： 日期： 年 月 日测站目的竖盘位置水平度盘读数半测回角值一测回平均角值导线边长m左右左右左右左右左右左右左右左右左右左右左右左右左右左右左右左右附件6 闭合导线计算 负责人： 点名观测v改正方位角边长D预算Xvx预算YvyXYXY mmmmmmmmmmm辅助计算：附件7碎部测量登记表 日期 班组 姓名（负责人）： 测站： 后视方向： 测站高程： 仪器高：点号视距（m）中丝读数竖盘读数竖直角水平角水平距离距离高程
