轮胎塔式起重机转场作业指导书.doc

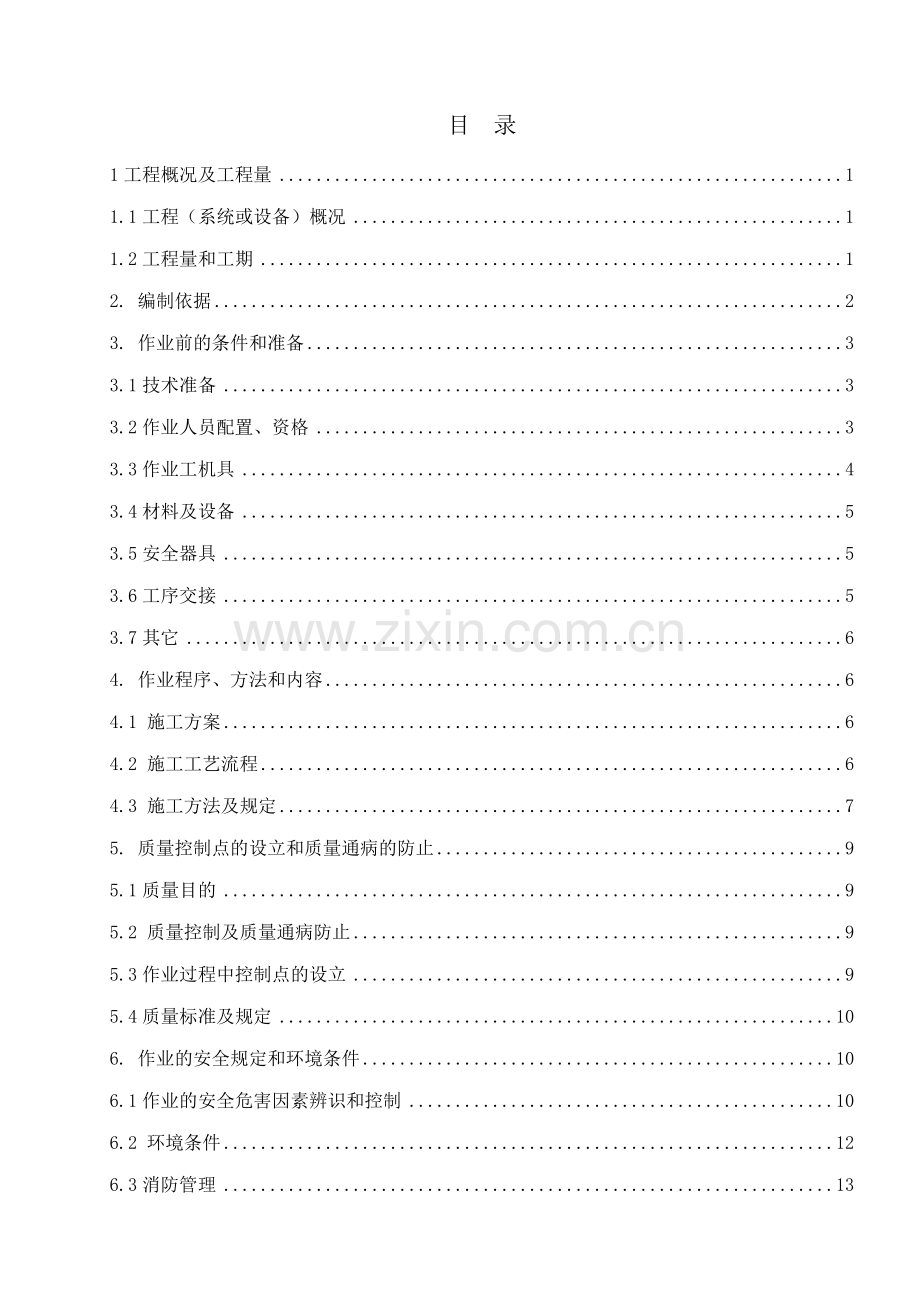

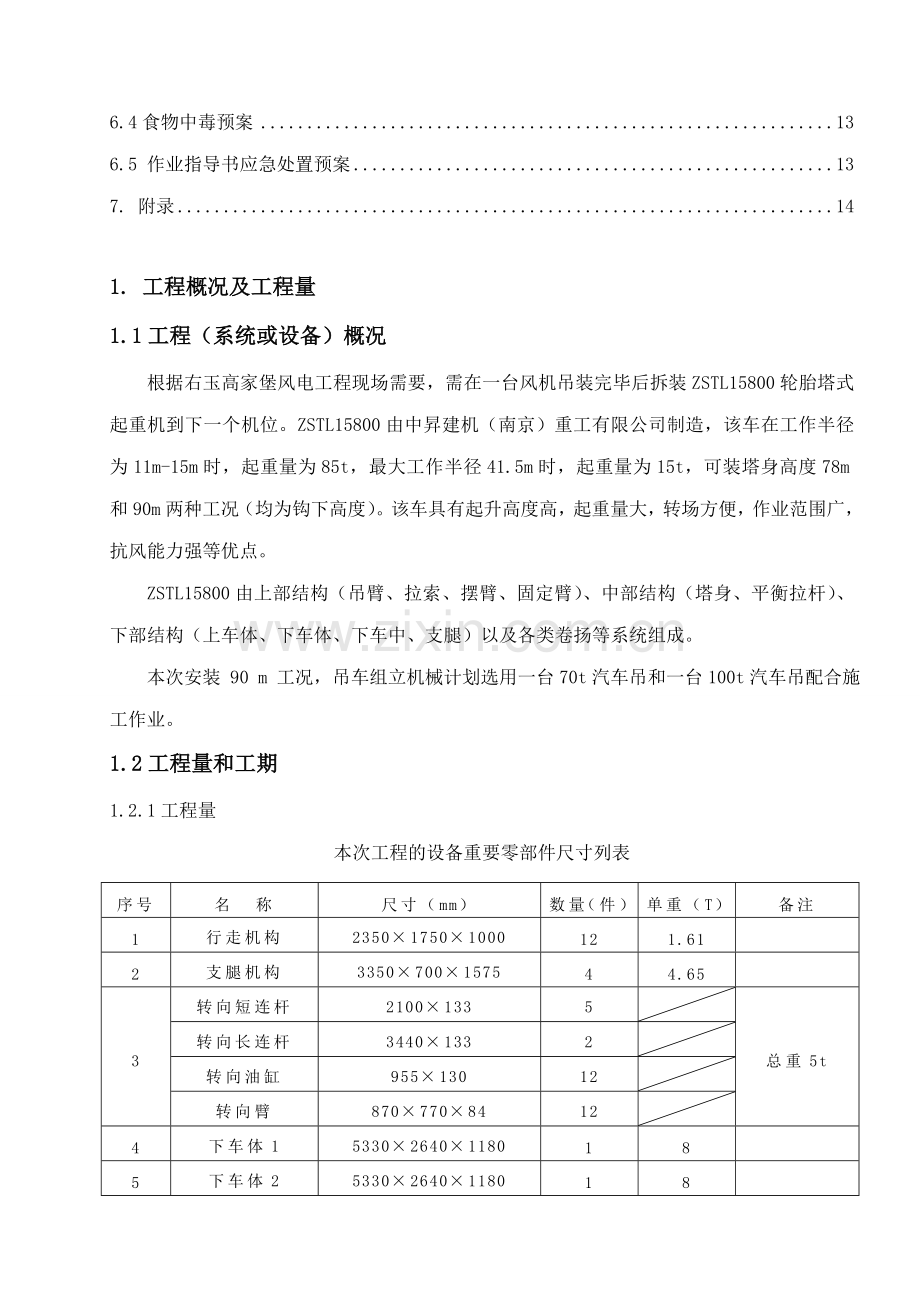

目 录1工程概况及工程量11.1工程（系统或设备）概况11.2工程量和工期12. 编制依据23. 作业前的条件和准备33.1技术准备33.2作业人员配置、资格33.3作业工机具43.4材料及设备53.5安全器具53.6工序交接53.7其它64. 作业程序、方法和内容64.1 施工方案64.2 施工工艺流程64.3 施工方法及规定75. 质量控制点的设立和质量通病的防止95.1质量目的95.2 质量控制及质量通病防止95.3作业过程中控制点的设立95.4质量标准及规定106. 作业的安全规定和环境条件106.1作业的安全危害因素辨识和控制106.2 环境条件126.3消防管理136.4食物中毒预案136.5 作业指导书应急处置预案137. 附录141. 工程概况及工程量1.1工程（系统或设备）概况根据右玉高家堡风电工程现场需要，需在一台风机吊装完毕后拆装ZSTL15800轮胎塔式起重机到下一个机位。ZSTL15800由中昇建机（南京）重工有限公司制造，该车在工作半径为11m-15m时，起重量为85t，最大工作半径41.5m时，起重量为15t，可装塔身高度78m和90m两种工况（均为钩下高度）。该车具有起升高度高，起重量大，转场方便，作业范围广，抗风能力强等优点。ZSTL15800由上部结构（吊臂、拉索、摆臂、固定臂）、中部结构（塔身、平衡拉杆）、下部结构（上车体、下车体、下车中、支腿）以及各类卷扬等系统组成。本次安装 90 m 工况，吊车组立机械计划选用一台70t汽车吊和一台100t汽车吊配合施工作业。1.2工程量和工期1.2.1工程量本次工程的设备重要零部件尺寸列表序号名 称尺寸（mm）数量（件）单重（T）备注1行走机构235017501000121.612支腿机构3350700157544.653转向短连杆21001335总重5t转向长连杆34401332转向油缸95513012转向臂87077084124下车体1533026401180185下车体2533026401180186下车体中(含齿圈)992036701600130.37上车体10300325017151338司机室248019501820129主吊卷扬机3160147014501810外套塔柱1324027001448017.111倾斜撑杆320040020.3512外套塔柱234002700616012.813外套塔柱334002700609514.714内升塔柱1286018301208015.515内升塔柱228601830616012.916内升塔柱328601830631012.917外套塔柱爬梯600060040.1518平衡拉杆11050025040.5119平衡拉杆2623025080.32520固定臂109002930134017.321摆臂9540256085013.222摆臂保险绳32.5*14.8m20.123吊臂1114402860199513.024吊臂2101702140199512.525吊臂3132302140199513.026吊臂4117402130323014.527变幅拉索56*40.8m20.628吊钩12.729配重块1194014501530211.330配重块219401265625410.71.2.2施工工期根据现场条件、施工环境以及配合机械的实际情况，施工工期初步预计定为1天。2. 编制依据序号资料名称编号版本出版单位1ZSTL15800吊车资料南京中昇2起重吊装常用数据手册2023年6月人民交通出版社3QY70V汽车吊起重性能表2023年浦沅集团4QY50汽车吊起重性能表2023年浦沅集团5电力建设安全工作规程DL 5009.120232023年中国电力出版社6天津电力建设公司作业指导书编制管理规定GC2F013-20232023第一版天津电力建设公司7工程建设标准强制性条文的文献 (电力安装部分)2023版中国电力出版社3. 作业前的条件和准备3.1技术准备3.1.1 作业指导书编制完毕并通过相关领导的审核、批准。3.1.2 作业前对参与该项作业的相关人员进行施工技术交底，交底与被交底人员进行双签字。3.1.3 施工区域内所有障碍物均已清除，站车位置保证坚实平整，卸车位置的空间要能满足规定3.1.4塔吊行走道路必须坚实、平整，满足行走规定；3.1.5 施工材料准备齐全，施工设备通过验收合格到位，并保证无影响回转的障碍物。3.1.6 全面检查、检修所用施工工机具、卡索具，并将检查合格的工器具进行标记。3.1.7 施工人员、安全员、施工负责人、技术负责人和项目负责人组织到位。3.1.8 ZSTL15800主车体站车位置必须平整、开阔应具有纵坡2度，横坡2度，按规定准备好四块专用路基板。3.2作业人员配置、资格序号作业人员工种数量资格职责1项目负责人1具有现场整体协调能力、熟悉各部门间的合作运营方式，熟悉本专业施工流程，熟悉本项目施工工艺和安全、质量关键控制点，对项目施工全面负责，明确施工进度、范围，进行施工前的准备工作。与项目职能部门协调现场施工人员的后勤保障工作、协调好现场施工与各职能部门间的关系。2施工负责人1具有施工组织能力、熟悉本专业施工工艺流程，熟悉施工质量和安环规定。1. 组织施工人员听取技术人员交底。负责组织安排施工人力、物力。严格按照作业指导书的施工工艺规定，质量规定和安全环境规定进行施工。全面负责质量、安全工作。2. 认真组织施工工作班前安全交底。3. 负责吊装前的安全设施的检查与贯彻,对危险的地点设立安全监护人。4. 发生质量、安全事故立即上报，同时组织本班组职工按照“四不放过”的原则认真分析。3技术员1熟悉本专业技术原理。1. 负责施工安全技术措施的编制和安全施工的监督。2. 负责施工安全、技术交底。3. 对施工过程进行技术支持和质量控制， 对资料进行填报、整理。4. 对违章操作，有权制止，严重者可令其停工，并及时向有关领导报告。4作业人员5（应基本能保证施工规定，可以根据实际情况添加）特殊工种作业人员必须通过资质部门的特殊工种培训，并取得相应工种的合格证，作业时持证上岗1、严格遵守各项管理规章制度和操作规程。2、施工前熟悉有关资料，明确自己的施工范围及方法，了解施工工艺及安全注意事项，注意文明施工。3、施工结束后，清理施工现场。5专 职安全员（或兼职安全员）1有现场工作经验，熟悉电力建设安全工作规程,责任心强,忠于职守，有安全员证。1. 负责施工的安全工作。2. 监护、监督、指导施工中的安全工作，保证安全生产。3. 作业前对所有安全防护设施进行检查，看防护设施是否齐备，并对施工过程中安全用品使用情况进行监督。4. 进一步现场施工一线，及时发现事故隐患和不安全因素，督促采用防患措施，有权制止违章作业、违章指挥，有权责令先停止工作，并立即研究解决5. 发生事故后及时救助伤员，向有关领导报告情况。3.3作业工机具施工作业工机具登记表 序号名 称规 格精度单位数量备注1钢丝绳扣17.56m(167kgf/mm2）根2完好 17.52m(167kgf/mm2）根4完好2卡环5t个4完好10t个4完好3倒链3t个4完好4钢卷尺50m1mm1把检查合格并在有效期内570t汽车吊QY70V台1浦沅集团6100汽车吊QY100台1徐工集团7专用路基板50002500400mm块4完好8对讲机部4完好9随车工具套1包含专用绳扣和各种安装工具3.4材料及设备施工设备及材料登记表序号名 称规 格材质单位数量备注1道木1.2m0.2m0.16m颗10完好2方木1.2m0.1m0.5m颗20完好3麻绳20mm50m根2完好4铅丝6#斤2完好3.5安全器具施工安全用品登记表序号名 称规 格单位数量备注1安全带条6完好2工具袋个2完好3安全帽个11完好4安全警戒旗米100完好5安全警示牌套1完好6防砸鞋双11完好7急救箱套1完好8灭火器套1完好3.6工序交接3.6.1 机位上设备吊装完毕，可以拆车；3.6.2 施工中所需要的配合机械通过验收并保证合格；3.6.2 施工道路及机位已符合规定。3.7其它3.7.1施工现场的夜间照明应充足，能满足夜间施工规定。3.7.2运送道路应平整通畅，宽度要充足，不得乱堆乱放，随意堵塞交通要道。3.7.3现场安全文明施工条件满足施工规定。3.7.4施工过程中做好成品保护。3.7.5现场保卫工作协调完毕，避免零部件丢失。4. 作业程序、方法和内容4.1 施工方案施工场地及道路必须满足规定，保证不影响塔吊拆车、行走及组装的。再按照ZSTL15800吊车说明书规定环节进行施工操作。严格按照作业指导书规定进行施工，并保证施工安全，塔吊拆卸、转场及安装时需用一台70t汽车吊、一台100t汽车吊及一辆30t板车配合，施工完毕后整机检查交付吊装。4.2 施工工艺流程4.3 施工方法及规定4.3.1 风机吊装结束后，吊车吊臂开始趴杆，当吊臂与塔身的角度达成30度左右时停止趴杆，使用70t汽车吊挂住吊臂头部的吊点并使汽车吊吃上力即保证吊臂变幅拉索处在松弛状态，拆除左右最上面的一块配重，然后将ZSTL15800车体尾部的平衡拉杆松开，控制内塔身开始回落，70t汽车吊随着同步回钩（过程中要一直保持变幅拉索处在松弛状态），在内塔身回落时尾部平衡拉杆逐步拆除，保持这个过程直到内塔身所有回落完毕。重新把剩余拉杆与上车体连接好；4.3.2 70t汽车吊继续回钩，当ZSTL15800的吊钩落到地面后停止。开始拆除主钩、钩绳及风速仪；4.3.3 用70t吊车辅助把两条变幅拉索与吊臂连接拆除；4.3.4 拆除两节吊臂，拆除吊臂的时候两条折臂绳处在一定的张紧状态。两节吊臂重量为7.5t。一台70t汽车吊吊点在吊臂2、3节连接附近吊点处，另一台汽车吊吊点在头部。辆吊车配合拆除第3节吊臂与第4节吊臂4个连接销轴，汽车吊转杆，拆除两节吊臂，拆除后放置在空旷地面上并进行解体；慢放折臂绳，使1、2节吊臂与塔柱连接在一起并销好。；4.3.5 固定变幅拉索在塔柱上； 4.3.6 拆除吊车所有配重，交替拆除；4.3.7 收车，销住上下车体，用70t汽车吊及板车配合转场附件，司机负责塔吊行走、转场行走道路规定必须坚实平整，有效路面宽度必须5m（塔吊司机应当提前熟悉道路机位情况，保证塔吊的顺利就位）；4.3.8 将ZSTL15800动臂塔吊转场到下一个机位，拟定站车位置，站车位置规定开阔，满足组装及风机吊装规定，展开支腿，用70t汽车吊配合将准备好的四块专用路基板吊装到支腿液压油缸下面中心位置。路基板放置位置一定要坚实、平整，调整车水平：X轴0.2度；Y轴0.2度。4.3.9 使用70t吊车安装配重，按左右顺序依次安装下面四块配重；在地面用一台100t汽车吊组装好两节吊臂；4.3.10 放主钩绳并穿在3、4节吊臂内，收折臂绳，使1、2节吊臂抬起至驾驶室前方，用两台70t汽车吊抬吊两节吊臂，主吊吊点在吊臂2节与3节连接处附近，辅助吊点在头部。两吊车配合先把3、4节吊臂与1、2节吊臂上面两销子连接好折臂绳继续收缩，两汽车吊同步操作，直到下面两销孔对齐并穿好销子；4.3.11 用吊车把两条变幅拉索和吊臂头部的销口连接好；4.3.12 穿装主钩，安装风速仪及传感器，连接好各信号线接头；4.3.13 对吊车进行检查，准备顶升。顶升前将吊臂用70t汽车吊吊起（在吊臂头部挂钩）刚好离开地面，拟定变幅钢索处在松弛状态（整个提高过程一直保持），打开拉杆与上车体的连接，一边顶升一边连接剩余的平衡拉杆，随着塔身高度的增长变幅绳，主钩绳及折臂绳应及时增长，提高完毕后将内外塔节的连接处固定、连接好，通过调整塔身角度将平衡拉杆与上车体连接好再预张紧平衡拉杆；4.3.14 安装剩余两块配重；4.3.15 再次重新全面调整支腿液压油缸使整车保持高度水平X轴0.2度，Y轴0.2度，辅助吊车继续起钩，当吊臂角度与塔身夹角大于30度时，解除汽车吊吊钩，吊臂开始自扳起到工作高度；4.3.16 施工结束，塔吊司机对其进行检查，没有问题后开始吊装；5质量管理方面5.1质量目的5.1.1 塔吊行走道路及组装机位必须符合说明书的规定，达成平整、坚实、开阔； 5.1.2 拆卸的附杆必须用道木垫放；5.1.3 附件在运送过程中必须绑扎牢固且不允许直接用钢丝绳、倒链等与附件接触；5.1.4 设备吊点100%选择合理（该车零部件基本都有吊耳），无因吊点选择不合理导致设备变形等；5.1.5 各开口销100%充足打开或者闭合，保证合理使用状态；5.1.6 施工结束后出现质量事故现象为零；5.1.7 生成的施工记录准确、完整，有可追溯性；5.1.8 资料合规性100%；5.1.9 客户投诉现象为零；5.1.10 100%满足甲方、业主关于质量方面的合理规定。5.2质量控制及质量通病防止 项次质量缺陷预想防止措施1汽车吊支腿部分地基坚实限度不够，易损坏支腿千斤导致汽车吊倒塌施工区域要开阔、坚实平整，以便于汽车吊支车和摆放卸车的物件2与其他物体发生摩擦吊件严禁与任何设备、设施、构筑物发生磕碰、摩擦、钩挂3臂杆磕碰作业中任何物件不得磕碰、敲击臂杆，臂杆吊装时应拴好溜绳避免出现磕碰现象4作业工机具、卡索具没有按规定使用严格按照各类工机具的安全操作规程合理使用工机具5信号电缆安装过程中没有对的的安装应严格按照说明书的规定进行信号电缆、控制电缆、限位装置和安全装置的安装6ZSTL15800吊车安装顺序不符合说明书规定严格按照说明书的规定进行吊车的组装，施工负责人现场监督并进行全面检查，施工前应对施工人员进行具体的安全和技术交底8作业区域存在障碍物或出现交叉作业事先对施工现场的其他部门进行沟通和协调，协商好作业时间，避免出现交叉作业的现象8臂杆下方没有垫道木或垫放不水平在臂杆下方应垫好道木并应保证道木的位置应水平，否则会影响臂杆的顺利组装9组装过程中出现油管和臂杆磕碰的现象在组装过程中，应一方面确认部件与其他零部件无连接后方可继续进行作业5.3作业过程中控制点的设立施工过程质量控制点序号作业控制点检查单位见证方式班组专业公司项目质检部门监理1安装区域无影响施工作业的障碍物，严禁交叉作业W2作业区域应拉上警戒绳，并设专人监护，无关人员或车辆等机械严禁进入S3在高度高于2m处作业时应将安全对的佩戴并固定在上方牢固可靠处S4吊臂和塔身臂杆放回地面时应在下方垫好方木或者道木，严禁吊臂和塔身臂杆直接接触地面S5吊臂臂杆安装时使用大捶不妥S6施工机械负荷率选择不合理，严禁超负荷作业W7扳起作业时臂杆下方严禁站人W8卸车和安装过程中严禁磕碰液压系统油管、接头S9扳起作业没有按说明书规定严格执行S10汽车吊站车基础不结识，导致吊车下陷H见证方式：R 记录确认点； W 见证点； H 停工待检点； S 连续监视监护5.4质量标准及规定序号项目名称执行验收标准1人员及设备作业应安全顺利完毕，无人员磕碰或设备损伤。2工具施工结束后未出现工机具报废或丢失的现象6.安全保卫方面6.1作业的安全危害因素辨识和控制安全危害因素辨识和控制表序号危险点描述控制对策实行负责人确认签证人一场地和环境1道路崎岖，场地狭小、不平整不能满足施工规定作业前维修道路，清理平整场地，满足安拆规定白会生王智勇2作业场地无警戒线在作业场地周边划出警戒线并指派专人进行监督白会生王智勇3交叉施工时上下抛掷物料等严禁上下抛掷白会生王智勇4夜间施工照明局限性夜间施工时应保证有足够的照明，光线要充足白会生王智勇5辅助吊车站车处的基础下陷规定辅助吊车(汽车吊)下方严格按规定进行道木的铺设；设专人监护地面的下陷情况，出现问题及时停止作业，并上报解决白会生王智勇6吊车回转导致的危险吊车工作区域必须保证无影响施工的障碍物或施工机械，无交叉作业白会生王智勇7高处作业，物品坠落销轴、钢丝绳等设备和工具在高处放置妥当或拴安全绳，严防跌落白会生王智勇二作业和人员1高处作业不系安全带或不对的使用安全带高处作业必须对的使用安全带，由班组长在施工过程中进行监督白会生王智勇2高处作业垂直攀登时不用或没有安全自锁器，速差自控器攀登作业时必须对的佩带安全自锁器等以防坠落白会生王智勇3非专业人员操作各类特殊工种人员应持证上岗，严禁非专业人员进行相关操作白会生王智勇4体检不合格者参与施工作业严禁施工人员带病作业、酒后作业白会生王智勇5司机误操作、误动作操作司机精力应集中；监护司机应监护到位，对于操作司机的误操作应及时提出制止白会生王智勇6指挥信号错误或不清楚指挥人员指挥时应站在司机容易看见的位置，指挥时应发出对的、清楚的指挥信号白会生王智勇10钩绳穿装错误严格按照设备说明书的相关规定进行钩绳的穿装；装完后相关人员及时进行检查和确认白会生王智勇11销轴和锁销的安装方式错误严格按照说明书的相关规定进行操作；相关人员及时进行检查和确认白会生王智勇12销轴放位不妥严禁将销轴放置在吊臂的上方，在解除或安装销轴时严禁施工人员站在销轴和大锤的正前方白会生王智勇13扳起作业时监护不到位严格按照说明书规定进行扳起作业；进行扳起作业前应设立监护人员进行关键部位的监护白会生王智勇14吊装设备部件歪拉斜拽，野蛮施工吊物因故不能顺利就位时，应采用妥善措施解决问题，严禁歪拉斜拽，野蛮施工白会生王智勇三使用工具1无信号设施、信号选用不妥、信号不清施工过程中使用的对讲机应保证电量充足，且拟定专用频道，使用口哨时，应保证信号清楚、准确白会生王智勇2大锤脱手伤人严禁带手套使用，使用大锤时拴保险绳，对面严禁站人白会生王智勇3吊装索具、吊点选择不合理施工时应选择对的的吊装工器具，吊装臂杆时应选择多次试吊，拟定吊点后方可起吊白会生王智勇4施工前工具检查不到位施工前应对施工中要使用到的工器具进行全面的检查，合格后方准使用；并检查合格后并贴好合格标记白会生王智勇5施工机械选择不合理，机械超负荷作业严禁使用负荷率不够的履带吊或汽车吊进行吊车的安装作业白会生王智勇6高处坠物严禁在吊装物下接料或逗留，并且在高空作业人员随身佩戴工具袋，防止坠物伤人白会生王智勇7钢丝绳安全系数小必须达成8倍或8倍以上的安全规定白会生王智勇8钢丝绳与物体的棱角直接接触在棱角处垫以半圆管,木板或其他柔软物白会生王智勇9钢丝绳断丝数达成报废值仍使用及时报废更换新绳，并定期对钢丝绳进行检查，严禁使用白会生王智勇10钢丝绳在机械运动中与其他物体发生摩擦严禁出现钢丝绳与其它物体或设备摩擦，施工人员及时监护白会生王智勇11设备在运送过程中不稳固将设备用倒链和钢丝绳与运送车辆牢固栓挂在一起白会生王智勇12设备在就位过程中发生设备磕碰、人员伤亡事故施工人员动作要一致，听从统一指挥白会生王智勇6.2环境条件序号危险点描述控制对策实 施负责人确 认签证人1安装过程中导致的废油布、油手套及其它废弃物乱仍，污染施工现场集中收集，集中解决，放到指定的废弃物存放箱内白会生王智勇2大型起重机作业时产生的噪声污染尽量远离噪声源，在不使用的情况下应及时熄灭发动机白会生王智勇6.3消防管理本次施工作业基本不涉及临时电源的拉设以及电动器具的使用，但是施工场地草木茂盛，规定施工过程中的废油手套和破布应集中解决，为了避免发生火灾等安全事故，吊车组立时配备两个灭火器，施工现场严禁吸烟。6.4食物中毒预案一旦发生食物中毒事故，将会导致施工现场人员的生命健康受到威胁和直接的经济损失。为保证施工现场中毒事故发生以后，能迅速有效地开展抢救工作，最大限度地减少员工及相关方生命安全风险，特制定本施工现场中毒应急救援预案。6.4.1 防止为主，及时控制，争取早发现，早报告，早控制，早解决。6.4.2 分级负责，责任到人。项目负责人是食品卫生安全工作的第一负责人。6.4.3 加强食堂卫生监测，不许在无证的摊点上购买食品，不买“三无”产品、过期食品，要养成良好的饮食习惯。6.4.4 对食物中毒人员，症状属较轻微的，项目部医务室就地组织力量及时对发病人员进行应急的对症救治。做好病状记录并完好留存病人的吐泻物。中毒严重者，应及时转到就近的医院，并携带具体的病案记录，项目部应及时调配车辆，以最短时间送至医院救治，必要时传呼120救护车将患者紧急运送医院救治。6.4.5食物中毒应急工作小组要保护好事故现场，积极协助卫生防疫部门及时查明事故情况，做好事故的解决工作。6.4作业指导书应急处置预案为了应对施工中的突发事件，应设立应急预案小组，针对本次施工重要是建立医疗救护和防火应急预案。一方面需建立医疗救护小组和防火小组，均由项目负责人担任组长，并配备几名成员（注意防火小组人员必须会使用灭火器和其它消防设备），当在施工中出现人员损伤时，可以根据人员的损伤限度向相关机构进行救援，一方面第一时间应告知医疗救护小组，组长带领成员并携带救护物资迅速前往事发现场，对受伤人员进行初步的救护，受伤比较严重的必须一方面告知外部救援机构，在外部救援机构未到达之前，可以将伤者送往现场医务室，并对伤者进行进一步的救护，外援机构达成现场后，助外援机构转送受害者至医疗机构，并指定人员护理受害者。当发现火灾时，作业人员必须迅速撤离现场并立即告知医疗救护小组和防火小组（可根据火势的大小判断是否需要拨打119请求支援），运用现有的消防设施先进行灭火，灭火前需将施工用电所有切断，救护小组和防火小组到达现场，立即进行救护和灭火工作。7. 附录7.1附图总装图
